Нефелометры ПЕЛЕНГ СЛ-03
| Номер в ГРСИ РФ: | РБ 03 11 4339 18 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Нефелометры |
| Производитель / заявитель: | ОАО "Пеленг", г. Минск |
Нефелометры ПЕЛЕНГ СЛ-03 (далее - нефелометры) предназначены для определения метеорологической оптической дальности (далее - МОД).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 4339 18 |
| Наименование | Нефелометры ПЕЛЕНГ СЛ-03 |
| Год регистрации | 2018 |
| Номер сертификата | 11840 |
| Дата регистрации | 2018-07-31 |
| Срок действия | 2023-07-31 |
| Получатель сертификата | ОАО "ПЕЛЕНГ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ПЕЛЕНГ"
Адрес: ул. Макаенка, 23, 220023, г. Минск,
Контакты: (017) 263-77-02 / факс (017) 369-85-43 / E-mail: peleng@peleng.belpak.minsk.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2032-2010 (изменения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 11 4339 18 [2010-11-26]
rb-03-11-4339-18_2010-11-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 4339 18 [2018-09-14]
rb-03-11-4339-18_2018-09-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 4339 18 [2013-11-04]
rb-03-11-4339-18_2013-11-04.pdf
|
Скачать |
Описание типа
Назначение
Нефелометры ПЕЛЕНГ СЛ-03 (далее - нефелометры) предназначены для определения метеорологической оптической дальности (далее - МОД).
Область применения - метеорология.
Описание
Принцип действия нефелометров состоит в преобразовании электрических сигналов, в процессе воздействия светового потока, сформированного излучателем и рассеянного атмосферой на фотоприемник, в информацию о МОД с последующим ее выводом и сохранением на ПК.
Нефелометры состоят из следующих основных блоков:
- траверса в сборе (приемник, излучатель и блок управления на траверсе) либо датчик текущей погоды (для исполнения 6266.00.00.000-04);
- блок питания (при работе от сети переменного тока с номинальным напряжением 230 В);
- стойка.
Излучатель служит для создания светового потока, который проходит через атмосферу и рассеивается под определенным углом по направлению к приемнику. Приемник принимает световой поток и преобразует его в электрический сигнал, пропорциональный полученному световому потоку.
Блок управления служит для преобразования сигналов от приемника в значение МОД. Передача информации об измеренном значении МОД с блока управления осуществляться по интерфейсу RS485 и/или модемной линии связи V.23.

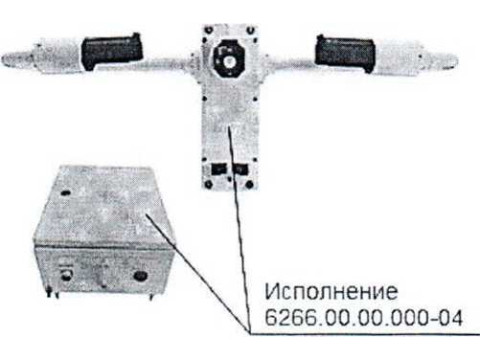

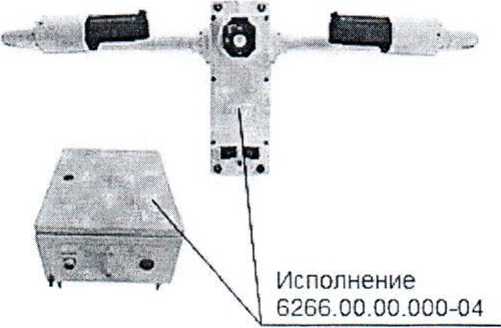

Нефелометр ПЕЛЕНГ СЛ-03 (исполнение 6266.00.00.000-04) имеет функцию определения видов осадков и атмосферных явлений (дождь, снег, туман и др.).
Общий вид нефелометров приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки) приведено в приложении.

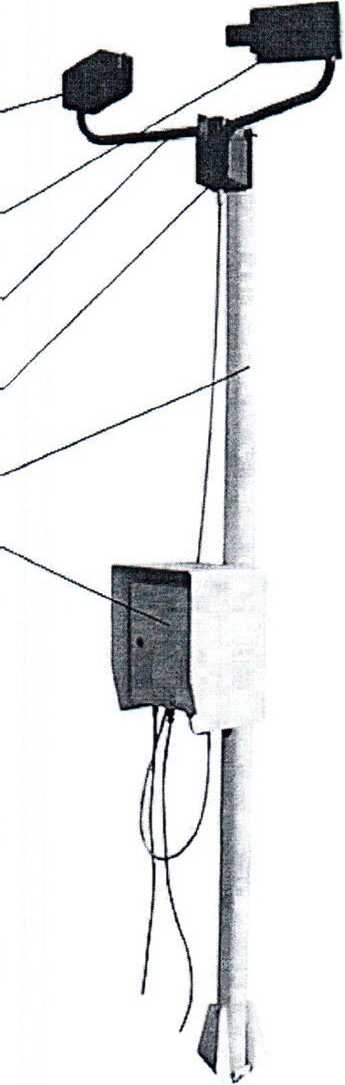

Траверса в сборе
Приемник
Излучатель
Траверса
Блок управления
Стойка
Блок питания
Рисунок 1 - Общий вид нефелометров
Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик нефелометров. Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Обозначение нефелометра |
Наименование внешнего ПО |
Номер версии ПО |
|
ПЕЛЕНГ СЛ-03 |
Peleng Meteo |
2.5.1.2 |
|
ПЕЛЕНГ СЛ-03 j (исполнение 6266.00.00.000-04) |
Автоматизированная информационноизмерительная система С-01 |
о, I |
|
Примечание - Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО нефелометров останется без изменений | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нефелометров ПЕЛЕНГ СЛ-03 приведены в таблице 2.
Таблица 2 - Технические и метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон показаний метеорологической оптической , дальности (далее - МОД), м: - ПЕЛЕНГ СЛ-03 - ПЕЛЕНГ СЛ-03 (исполнение 6266.00.00.000-04) |
от 0 до 50000* от 0 до 75000 |
|
Диапазон измерений МОД, м |
от 10 до 30000 |
|
Пределы допускаемой относительной погрешности, %: - в диапазоне от 10 до 10000 м включительно - в диапазоне свыше 10000 до 30000 м включительно |
±10 ±20 |
|
Рабочие условия эксплуатации: - диапазон температур окружающего воздуха, °C - относительная влажность воздуха при плюс 25 °C, % 1 - диапазон атмосферного давления, кПа |
от минус 50 до плюс 50 98 от 66 до 106,7 |
|
, Период обновления данных, с, не более |
15 |
|
Диапазон напряжений питания от однофазной сети переменного тока, В |
от 207 до 253 |
|
Потребляемая мощность, ВА, не более |
50 |
|
Степень защиты оболочки по ГОСТ 14254-2015 |
IP 53 |
|
Выходной интерфейс |
RS-485, V.23 модем |
|
| Габаритные размеры, мм, не более |
500x820x2600 |
|
Масса, кг, не более |
45 |
|
Примечание * - в зависимости от настройки нефелометра, верхний предел диапазона показаний может находиться в пределах от 45000 до 50000 м | |
Знак утверждения типа
Знак Утверждения типа наносится на пластину, закрепленную на блоке управления, методом шелкографии и на эксплуатационную документацию типографским способом.
Комплектность
Комплект поставки нефелометров ПЕЛЕНГ СЛ-03 приведен в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Количество на исполнение 6266.00.00.000- | |||
|
- |
01 |
02 |
04 | ||
|
Датчик фактической погоды SWS-250 25.HV.J.A.NA.UK.RC (траверса в сборе) |
- |
- |
- |
1 | |
|
6266.01.00.010 |
Траверса в сборе |
1 |
1 |
1 |
- |
|
6266.01.00.030 |
Стойка |
1 |
1 |
- |
- |
|
6440.03.00.000 |
Блок питания |
1 |
- |
1 | |
|
6440.05.00.820 |
Кожух |
1 |
- |
- | |
|
6440.09.00.000 |
Коробка распределительная |
- |
- |
1 |
- |
|
6440.09.00.000-01 |
Коробка распределительная |
- |
1 |
- |
- |
|
6266.01.00.001 |
Скоба |
- |
- |
2 |
- |
|
6266.01.00.002 |
Хомут |
2 |
2 |
- |
- |
|
6266.01.00.002-01 |
Хомут |
2 |
2 |
- |
- |
|
6266.01.00.003 |
Опора |
1 |
- |
- |
- |
|
6266.01.00.013 |
Болт |
1 |
1 |
- |
- |
|
6440.05.00.802 |
Хомут |
- |
- |
2 |
- |
|
Болт DIN 933 М5х25-А2 |
• |
- |
4 |
- | |
|
Гайка DIN 934 М5-А2 |
8 |
8 |
8 |
- | |
|
Шайба DIN 125 А 5-А2 |
8 |
8 |
12 |
- | |
|
Шайба DIN 127 В 5-А2 |
8 |
8 |
8 |
- | |
|
Шайба DIN 125 А6-А2 |
2 |
2 |
- |
- | |
|
Шайба DIN 127 В 6-А2 |
1 |
1 |
- |
- | |
|
Комплекты | |||||
|
Набор для калибровки SWS SERIES SWS CAL |
- |
- |
1 | ||
|
6266.06.00.000 |
Огонь заградительный |
1* |
1* |
- |
- |
|
6435.08.02.000 |
Блок сопряжения |
1* |
- |
- |
- |
|
Комплект кабелей |
1 |
1 |
1 |
- | |
|
6266.03.00.000 |
Комплект тары |
1 |
1 |
1 |
- |
|
6266.04.00.000 |
комплект монтажных частей |
1 |
1 |
- |
- |
|
6266.04.00.000-01 |
Комплект монтажных частей |
- |
- |
- |
1 |
|
Комплект запасных частей |
1 |
- |
- | ||
|
Комплект инструмента и принадлежностей |
1 |
1 |
1 |
1 | |
|
6296.00.00.000 |
Комплект фильтров светорассеивающих КФС-1 |
1* |
г |
1* |
1* |
|
Прочие изделия |
1* |
1‘ |
1* |
1* | |
|
Диск DVD-RW 4,7 GB (для ПО) |
1 |
1 |
1 |
1 | |
|
Документация | |||||
|
6266.00.00.000 РЭ |
Руководство по эксплуатации |
1 |
1 |
1 |
1 |
|
МРБ МП. 2032-2010 |
Методика поверки |
1 |
1 |
1 |
1 |
|
6296.00.00.000 ФО |
Комплект фильтров светорассеивающих КФС-1. Формуляр |
1* |
1* |
1* |
1* |
|
6435.08.02.000 ПС |
Блок сопряжения. Паспорт |
1* |
- |
- | |
|
’ наличие уточняется договором поставки ** Допускается комплектность с РЭ |
-■ \\ | ||||
г? Г---■ 7 7
Лист 4 Листов
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100230519.197-2010 «Нефелометры ПЕЛЕНГ СЛ-03. Технические условия».
МРБ. МП 2032-2010 «Нефелометры ПЕЛЕНГ СЛ-03. Методика поверки» (извещение об изменении № 2).
Заключение
Нефелометры соответствуют требованиям ТУ BY 100230519.197-2010, требованиям ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств», (Регистрационный номер декларации соответствия: ЕАЭС № BY/112 11.01. ТР020 003 28536, декларация действительна по 17.08.2023).
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
