Нефелометры серии FS11
| Номер в ГРСИ РФ: | РБ 03 11 6217 17 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Нефелометры |
| Производитель / заявитель: | "Vaisala Oyj", Финляндия |
|
Описание типа РБ 03 11 6217 17 [2017-06-22]
rb-03-11-6217-17_2017-06-22.pdf
|
Скачать |
Нефелометры серии FS11 (далее - нефелометры) предназначены для измерения метеорологической оптической дальности видимости (далее - МОД).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 6217 17 |
| Наименование | Нефелометры серии FS11 |
| Год регистрации | 2017 |
| Номер сертификата | 10924 |
| Дата регистрации | 2017-02-28 |
| Срок действия | 2022-02-28 |
| Получатель сертификата | фирма "Vaisala Oyj", Финляндия (Fl) |
Производитель / Заявитель
фирма "Vaisala Oyj"
Адрес: P.O. Box 26, FIN-00421 Helsinki
Контакты: +358 9 894 91 / +358 9 8949 2227 / E-mail: aki.paananen@vaisala.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2679-2017. |
| Признание поверки | Временно, до создания эталонной базы в Республике Беларусь, проводить первичную и периодическую поверку в поверочных лабораториях, аккредитованных в Системе аккредитации Республики Беларусь, или в иных лабораториях в присутствии специалистов юридических лиц, входящих в государственную метрологическую службу Республики Беларусь. |
Поверители
Скачать
|
Описание типа РБ 03 11 6217 17 [2017-06-22]
rb-03-11-6217-17_2017-06-22.pdf
|
Скачать |
Описание типа
Назначение
Нефелометры серии FS11 (далее - нефелометры) предназначены для измерения метеорологической оптической дальности видимости (далее - МОД).
Область применения - метеорология, авиационная метеорология.
Описание
Принцип действия нефелометра основан на измерении светового потока, рассеянного исследуемым объемом атмосферы под фиксированным углом и преобразовании измеренного значения светового потока в значение МОД.
Нефелометр состоит из измерительного блока, интерфейсного блока, мачты, индикатора осадков PWD22 (для нефелометра FS11P) и соединительных кабелей.
В состав измерительного блока входят модуль приемника, модуль передатчика и плата контроллера. Он используется как автономный датчик с ограниченным числом внешних интерфейсов. Электропитание, необходимое для работы измерительного блока и обогрева оптики, обеспечивается через интерфейсный блок. Интерфейсный блок состоит из основного источника питания переменного тока, платы коммуникационного контроллера и дополнительной резервной батареи.
Модуль передатчика излучает инфракрасные импульсы. Объектив модуля приемника собирает рассеянный световой поток на PIN-фотодиоде, где он преобразуется в электрический сигнал. В модуле приемника электрический сигнал усиливается и фильтруется, а затем, с помощью 16-битного аналогово-цифрового преобразователя, преобразуется в цифровой сигнал. Процессор платы контроллера считывает этот цифровой сигнал для дальнейшей обработки.
Индикатор осадков PWD22, состоящий из оптического д^тчик^и Двух пьезоэлектрических датчиков, определяет МОД, интенсивность, койймер^во и Тин \\ Лист 1 из;5 / осадков, используя данные от датчиков и программное обеспечение.
Нефелометр работает непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией нефелометр имеет последовательные интерфейсы RS-232, RS-485. Нефелометр, при
использовании модемов, может быть удален от обслуживающего терминала или персонального компьютера на расстояние до 10 км.
Нефелометры могут быть изготовлены в двух исполнениях: FS11, FS11P. Нефелометр FS11P, по сравнению с FS11, дополнительно имеет индикатор осадков PWD22. Также нефелометр FS11P опционально может иметь в составе датчик яркости фона LM21, который применяется для расчета дальности видимости на взлетно-посадочной полосе.
Внешний вид нефелометров приведен на рисунке 1.
Схема с указанием места нанесения знака поверки в виде клейма-наклейки на нефелометры приведена в Приложении А к описанию типа.

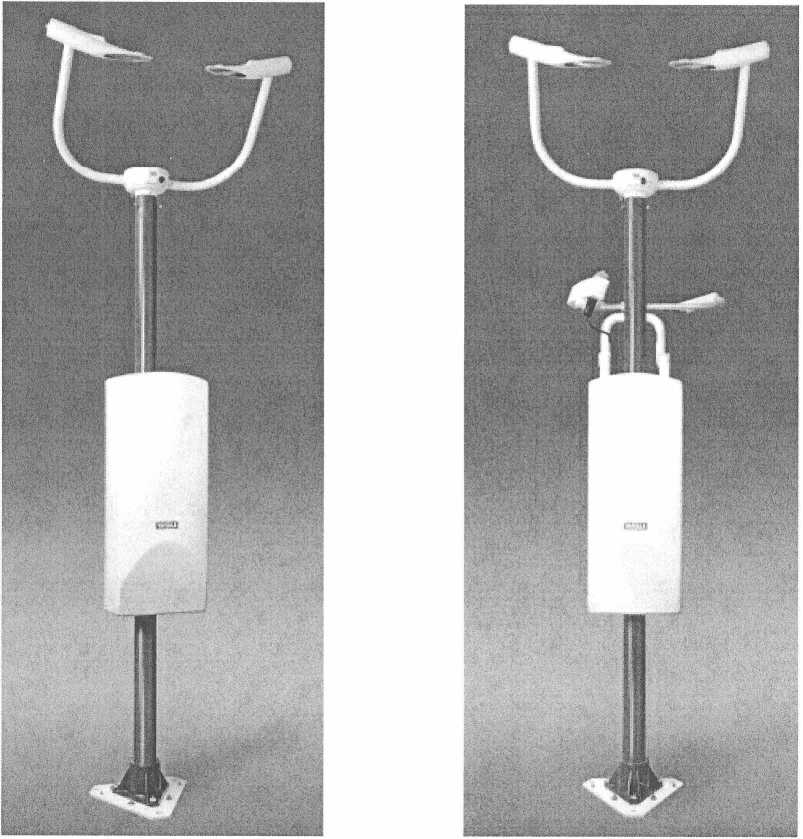

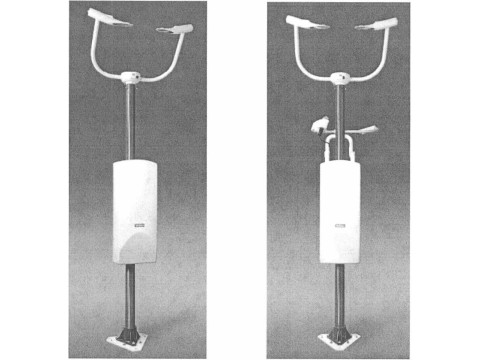

Нефелометр FS11 Нефелометр FS11Р
Рисунок 1 - Внешний вид нефелометров
Влияние внутреннего программного обеспечения (далее - ПО) нормировании метрологических характеристик нефелометров. Идентиф данные ПО приведены в таблице 1.
я-к> при ионные
U \ Республики Беларусь / /я
XV-^ZZ
Таблица 1 - Идентификационные данные ПО
|
Обозначение нефелометра |
Наименование ПО |
Номер версии ПО |
|
FS11 |
Внутреннее ПО |
2.26.22.105 |
|
FS11P |
Внутреннее ПО | |
|
Примечания: 1) Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО останется без изменений. | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нефелометров указаны в таблице 2.
Таблица 2 - Основные технические и метрологические характеристики
нефелометров
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерений МОД, м |
от 5 до 75000 |
|
Пределы допускаемой относительной погрешности нефелометра при измерении МОД, %: - в диапазоне МОД от 5 до 10000 м (включительно) - в диапазоне МОД свыше 10000 до 75000 |
±10 ±20 |
|
Пределы допускаемой относительной погрешности нефелометра при измерении коэффициента рассеивания, % |
±3 |
|
Номинальное значение угла между осью излучателя (приемника) и горизонталью, угловой градус |
42 |
|
Рабочие условия эксплуатации: - диапазон температур окружающего воздуха, °C - относительная влажность воздуха при температуре плюс 25 °C, % |
от минус 40 до плюс 65 до 100 |
|
Выходной интерфейс |
RS-232 (RS-485) |
|
Диапазон напряжений питания от сети переменного тока с номинальной частотой 50 Гц, В |
от 207 до 253 |
|
Потребляемая мощность, В А, не более: -для FS11 -для FS11P |
300 370 |
|
Габаритные размеры, мм, не более: -для FS11 -для FS11P |
2800x900x1000 2800x900x500 |
|
Масса, кг, не более: - для FS11 -для FS11P |
37 52 |
|
Типы осадков, идентифицируемые нефелометром FS11P |
дождь, замерзающий дождь, морось, переохлажденная морось, дождь со снегом, снег, ледяная крупа |
|
Типы атмосферных явлений, идентифицируемые нефелометром FS11P |
туман ,Д!ы^‘пе^5^, мйа, я^Но ’ а |
Лист 3 ' //
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки нефелометров определяется заказом в соответствии с технической документацией фирмы "Vaisala Oyj", Финляндия.
Основной комплект поставки нефелометров приведен в таблице 3.
Таблица 3
|
Обозначение |
Наименование |
Количество |
|
Нефелометр FS11 (FS11P) в составе: | ||
|
FSM102 |
Измерительный блок |
1 |
|
FSI102 |
Интерфейсный блок |
1 |
|
FSFM250 |
Мачта |
1 |
|
PWD22 (для FS11P) |
Индикатор осадков |
1 |
|
LM21 (опционально для FS11P) |
Датчик яркости фона |
1 |
|
Руководство по эксплуатации |
1 | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Vaisala Oyj", Финляндия.
МРБ МП. 2679-2017 "Нефелометры серии FS11. Методика поверки".
Заключение
Нефелометры серии FS11 соответствуют технической документации фирмы "Vaisala Oyj"), требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ЕАЭС BY/112 11.01. ТР004 003 20778, декларация действительна по 21.02.2022).
Межповерочный интервал - не более 12 месяцев (для нефелометров, применяемых в сфере законодательной метрологии).
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ г.Минск,
Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации №BY/112 02.1.0.0025
