Измерители метеорологической оптической дальности LT31 (далее -измерители) предназначены для измерения метеорологической оптической дальности (далее - МОД).

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 22 6784 18
Наименование	Измерители метеорологической оптической дальности LT31
Год регистрации	2018
Номер сертификата	12133
Дата регистрации	2018-11-30
Срок действия	2023-11-30
Получатель сертификата	фирма "Vaisala Oyj", Финляндия (Fl)

Производитель / Заявитель

фирма "Vaisala Oyj"

Адрес: P.O. Box 26, FIN-00421 Helsinki

Контакты: +358 9 894 91 / +358 9 8949 2227 / E-mail: aki.paananen@vaisala.com

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.2849-2018.

Поверители

Скачать

Описание типа РБ 03 22 6784 18 [2019-03-04]

rb-03-22-6784-18_2019-03-04.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ. ДОКУМЕНТЫ Заключение

Назначение

Область применения - метеорология, авиационная метеорология.

Описание

Принцип действия измерителя основан на измерении коэффициента пропускания светового потока в атмосфере между передатчиком и приемником.

Конструктивно измеритель состоит из следующих основных частей:

- двухтрубная мачта;

- приемник LTR111 (состоит из измерительного и интерфейсного блоков);

- передатчик LTT111 (состоит из измерительного и интерфейсного блоков); - датчик прямого рассеяния.

В качестве источника светового потока в передатчике LTT111 применяется светодиод, перед которым для коллимации светового потока установлен оптический пленочный диффузор. Световой поток, испускаемый светодиодом передатчика LTT111, проходит через слой атмосферы и попадает на PIN-фотодиод приемника LTR111, перед которым установлен оптический фильтр для адаптации спектральной чувствительности приемника LTR111. Затем поступивший сигнал усиливается с помощью измерительного блока приемника LTR111 и передается в микропроцессор интерфейсного блока для преобразования в коэффициент пропускания светового потока.

Зависимость МОД от коэффициента пропускания светового потока в атмосфере определяется по формуле

МОД = Lln(0,05)/ln(T),

где L - длина базисной линии (расстояние между приемник! передатчиком), м;

0,05 - минимальное значение контраста яркости, который может различить глаз человека (в соответствии с рекомендациями Всемирной Метеорологической Организации);

Т - коэффициент пропускания светового потока в атмосфере, то есть та часть поступающего света, которая остается в сфокусированном луче после преодоления расстояния L.

В измерителе реализованы следующие сервисные функции: автоматическая юстировка светового потока, обдув окон приемника/передатчика для уменьшения загрязнения, автоматическая компенсация загрязненности окна, автоматическая калибровка (с помощью датчика прямого рассеяния), внутреннее термостатирование.

Измеритель работает непрерывно (круглосуточно), сообщения о проведенных измерениях передаются через определенные временные интервалы или по запросу. Для обмена информацией измеритель имеет последовательные интерфейсы RS-232, RS-485. Измеритель, при

использовании модемов, может быть удален от обслуживающего терминала или персонального компьютера на расстояние до 10 км.

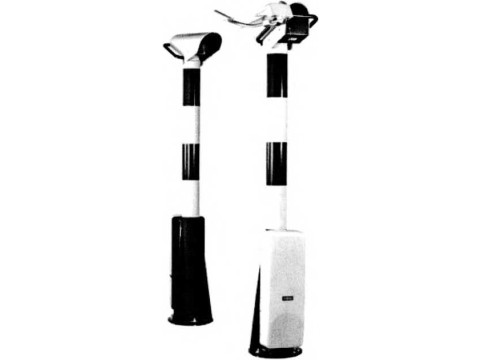

Внешний вид измерителя приведен на рисунке 1.

Схемы с указанием мест пломбирования и нанесения знака поверки в виде клейма-наклейки на измеритель приведены в Приложении А к описанию типа.

Рисунок 1 - Внешний вид измерителя

Влияние внутреннего программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик измерителя. Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные ПО

Обозначение измерителя

Наименование ПО

Номер версии ПО

LT31

Внутреннее ПО

1.21

Примечания:

1) Допускается применение более поздних версий ПО, метрологически значимая часть ПО останется без изменений.

при условии, что

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики измерителей указаны в таблице 2.

Таблица 2 - Основные технические и метрологические характеристики измерителей

Наименование характеристики	Значение
Диапазон измерений МОД, м	от 10 до 10000, при L=30 м; от 25 до 10000, при L=50 м; от 37,5 до 10000, при 1_=75м
Пределы допускаемой относительной погрешности измерителя при измерении МОД в диапазоне измерений, %: - свыше 600 до 1500 м - свыше 1500 до 10000 м	±10 ±20
Пределы допускаемой абсолютной погрешности измерителя при измерении МОД в диапазоне измерений от 10 (25; 37,5) до 600 м, м	±50
Диапазон измерений яркости (опционально при наличии в составе измерителя датчиков яркости фона LM21), кд/м2	от 2 до 40000
Пределы допускаемой относительной погрешности измерителя при измерении яркости (опционально при наличии в составе измерителя датчиков яркости фона LM21), %	±10
Диапазон температур окружающего воздуха при эксплуатации,°C	от минус 40 до плюс 60
Диапазон напряжения питания переменного тока, В	от 207 до 253
Идентификация типов атмосферных осадков	дождь, ледяной дождь, переохлажденная морось, морось, дождь/снег, снег, ледяная крупа
Цифровой выходной интерфейс	RS-232, RS-485
Габаритные размеры, мм, не более - длина - ширина - высота	2685 420 1022 ......
Масса, кг, не более	167
Примечание L - длина базисной линии, м	/7 I® м ----------------------------Ц—[Гтядорогао»"М“ imtiHel— II I гпелств измерений / /

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплектность поставки измерителей определяется заказом в соответствии с технической документацией фирмы "Vaisala Oyj", Финляндия.

Основной комплект поставки измерителей приведен в таблице 3.

Таблица 3

Обозначение	Наименование	Количество
LTR111	Приемник	1
LTT111	Передатчик	1
LTAM250	Двухтрубная мачта	1
PWD22	Индикатор осадков	1
LTB111-115 (LTB111-230)	Вентилятор	2
FSP101	Источник питания	2
Руководство по эксплуатации		1

ТЕХНИЧЕСКИЕ. ДОКУМЕНТЫ

Документация фирмы "Vaisala Oyj", Финляндия.

МРБ МП.2849-2018 "Измерители метеорологической оптической дальности LT31. Методика поверки".

Заключение

Измерители метеорологической оптической дальности LT31 соответствуют технической документации фирмы "Vaisala Oyj"), требованиям ТР ТС 004/2011, ТР ТС 020/2011 (Регистрационный номер декларации о соответствии: ЕАЭС №BY/112 11.01. ТР004 003 30033, декларация действительна по 14.11.2023).

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь-- не более 12 месяцев.

Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г.Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации №BY/112 02.1.0.0025
