Преобразователи тока аналого-цифровые серии SAM600-CT
| Номер в ГРСИ РФ: | РБ 03 13 6786 18 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Производитель / заявитель: | «ABB Power Technologies AB, High Voltage Products», Швеция |
|
Описание типа РБ 03 13 6786 18 [2019-04-02]
rb-03-13-6786-18_2019-04-02.pdf
|
Скачать |
Преобразователи тока аналого-цифровые серии SAM600-CT (далее-преобразователи) предназначены для преобразования аналогового сигнала от вторичных обмоток измерительных трансформаторов тока, работающих в электрических цепях переменного тока с номинальной частотой 50 Гц, в цифровой поток стандарта IEC 618509-2.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 6786 18 |
| Наименование | Преобразователи тока аналого-цифровые серии SAM600-CT |
| Год регистрации | 2018 |
| Номер сертификата | 12135 |
| Дата регистрации | 2018-11-30 |
| Срок действия | 2023-11-30 |
| Получатель сертификата | фирма "ABB AB, Grid Automation Products", Швеция (SE) |
Производитель / Заявитель
фирма "ABB AB, Grid Automation Products"
Поверка
| Межповерочный интервал / Периодичность поверки | 48 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2839-2018. |
Поверители
Скачать
|
Описание типа РБ 03 13 6786 18 [2019-04-02]
rb-03-13-6786-18_2019-04-02.pdf
|
Скачать |
Описание типа
Назначение
Преобразователи тока аналого-цифровые серии SAM600-CT (далее-преобразователи) предназначены для преобразования аналогового сигнала от вторичных обмоток измерительных трансформаторов тока, работающих в электрических цепях переменного тока с номинальной частотой 50 Гц, в цифровой поток стандарта IEC 618509-2.
Описание
Преобразователи SAM600-CT имеют компактный размер и монтируются на стандартную DIN-рейку. Возможен горизонтальный и вертикальный монтаж преобразователей SAM600-CT. Все преобразователи имеют точку подключения защитного заземления, расположенную с левой стороны передней панели преобразователей.
Преобразователи тока аналого-цифровые серии SAM600-CT имеют следующие модификации SAM600*1.2-CT-DA-A, SAM600* 1.2-CT-DA-B.
SAM600-CT имеет четыре аналоговых входных каналов измерения и используется только с традиционными измерительными трансформаторами тока с выходом 1А или 5А. Измерительная цепь откалибрована и учитывает изменения температуры.
Каждый преобразователь SAM600-CT представляет собой автономное устройство и может использоваться в различных архитектурах шины процесса. Для передачи аналоговых измерений в соответствии с МЭК 61850-9-2LE и синхронизации устройства с внешними часами при помощи IEEE 1588 используются две независимые точки доступа МЭК 61850.
Дискретные входы преобразователей SAM600-CT используются для контроля вспомогательных систем. Входы предназначены для сигнализации положения тестового переключателя. Информация, полученная через данные входы, влияет шцбцт каче-
Государственный I пАопГТЯ измео!
ства в потоках МЭК 61850-9-2LE. Полярность и уровень входного сигнала дискретного входа задаются в конфигурации.
Структура условного обозначения преобразователей SAM600-CT:
SAM6004.2-CT-D А-Х
1— Номинальный переменный ток аналоговых входов: А- 1 А
В-5 А
----Стандартный модуль обработки
------Источник питания постоянного тока (24 В)
---------Преобразователь тока
------------Версия программного обеспечения
--------------------Наименование преобразователя
Внешний вид преобразователей SAM600-CT приведен на рисунке 1.
Место нанесения знака поверки (клеймо-наклейка) для преобразователей
SAM600-CT производится по схеме, приведенной на рисунке 2 приложения 1.

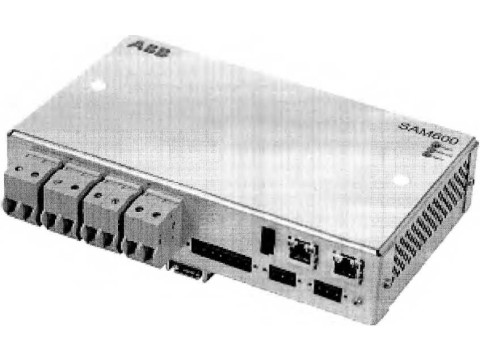

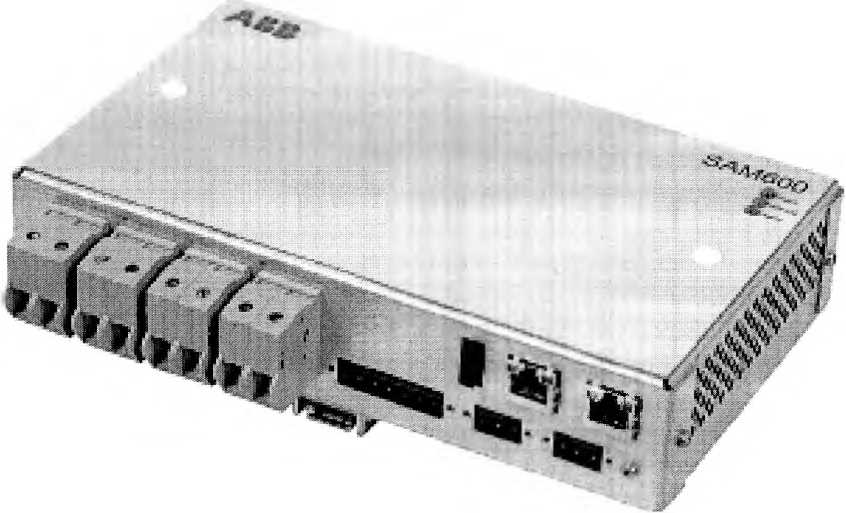

Рисунок 1 - Внешний вид преобразователя тока аналого-цифрового серии SAM600-CT
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕХАРАКТЕРИСТИКИ
Технические и метрологические характеристики преобразователей SAM600-CT представлены в таблице 1.
Таблица 1
|
Модификации преобразователей |
SAM600M.2-CT-DA-A, SAM600* 1.2-CT-DA-B |
|
Номинальный переменный ток аналоговых входов, А |
1; 5 |
|
Номинальная частота переменного тока, Гц |
50 |
|
Номинальное напряжение питания постоянного тока, В |
24 |
|
Относительная погрешность измерения силы тока, % |
0,1 |
|
Угловая погрешность (угла фазового сдвига), минуты |
±5 |
|
Рабочие условия эксплуатации: - температура окружающего воздуха - относительная влажность |
от минус 40 °C до плюс 70 °C не более 93 % |
|
Степень защиты оболочки по ГОСТ 14254 |
IP20 |
|
Габаритные размеры: - длина, мм - ширина, мм - высота, мм |
233 157 60 |
|
Масса, кг |
не более 1,3 |
Знак утверждения типа
Знак утверждения типа наносят на титульный лист руководства по эксплуатации типографским способом (методом офсетной печати).
Комплектность
В комплект поставки входит: преобразователь тока аналого-цифровой серии SAM600-CT 1 шт.;
упаковка 1 шт.
Поверка
Поверка проводится по МРБ МП. . > -2018 «Система обеспечения единства
измерений Республики Беларусь. Преобразователи аналого-цифровые SAM600-CT, SAM600-VT, синхронизаторы времени SAM600-TS. Методика поверки»
Нормативные документы
Техническая документация компании «ABB АВ, Grid Automation Products», Швеция.
ГОСТ ТЕС 60044-1-2012 «Трансформаторы измерительные. Часть 1. Трансформаторы тока».
1ЕС 61850-9-2 «Описание специфического сервиса связи (SCSM) — Выборочные значения по ИСО/МЭК 8802-3».
Заключение
Преобразователи тока аналого-цифровые серии SAM600-CT соответствуют требованиям технической документации компании «ABB АВ, Grid Automation Products», Швеция.
Межповерочный интервал - не более 48 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.
Государственные приемочные испытания проведены:
Испытательным центром
государственного предприятия "Гомельский ЦСМС"
адрес: ул. Лепешинского, 1, 246015, г. Гомель, тел. (232) 23 02 33
Аттестат аккредитации № BY/112 02.1.0.1751 от 30.05.2014 г.
