Блоки детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М
| Номер в ГРСИ РФ: | РБ 03 17 5880 15 |
|---|---|
| Раздел: | Средства измерений ионизирующих излучений [17] |
| Производитель / заявитель: | УП "АТОМТЕХ", г. Минск |
Блоки детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М (далее-блоки детектирования), предназначены для измерения энергетического распределения гамма-излучения и мощности амбиентного эквивалента дозы Н*О1(10) (далее - мощность дозы), идентификации радионуклидов с одновременной передачей результатов измерения аппаратуре потребителя, а также решения других задач радиационного контроля.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 17 5880 15 |
| Наименование | Блоки детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М |
| Год регистрации | 2015 |
| Номер сертификата | 10127 |
| Дата регистрации | 2015-12-23 |
| Срок действия | 2020-12-23 |
| Получатель сертификата | УП "АТОМТЕХ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
УП "АТОМТЕХ"
Адрес: 220005, г. Минск, ул. Гикало, 5
Контакты: (017)270-81-42 / (017)270-29-88, 288-29-88 / E-mail: info@atomtex.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2569-2021 (взамен МРБ МП.2569-2016). |
Поверители
Скачать
|
Описание типа РБ 03 17 5880 15 [2016-04-11]
rb-03-17-5880-15_2016-04-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 17 5880 15 [2017-06-27]
rb-03-17-5880-15_2017-06-27.pdf
|
Скачать |
Описание типа
Назначение
Блоки детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М (далее-блоки детектирования), предназначены для измерения энергетического распределения гамма-излучения и мощности амбиентного эквивалента дозы Н*О1(10) (далее - мощность дозы), идентификации радионуклидов с одновременной передачей результатов измерения аппаратуре потребителя, а также решения других задач радиационного контроля.
Блоки детектирования выполнены в защищенных корпусах и предназначены для применения в жестких условиях эксплуатации, могут быть использованы в системах радиационного мониторинга, в скважинах хранилищ радиоактивных отходов.
Блоки детектирования выпускаются в трёх исполнениях: с выходным интерфейсом RS485, RS232, либо USB.
Описание
Блоки детектирования представляют собой конструктивно и функционально законченные изделия.
Цилиндрический корпус и задняя крышка с установленным на ней выходным разъёмом изготовлены из алюминиевого сплава с полимерным покрытием. Между корпусом и крышкой блоков детектирования установлены уплотнительные кольца, обеспечивающие герметичность конструкции. В корпусе блоков детектирования расположены детектор гамма-излучения и электронные узлы.
В качестве детектора гамма-излучения в блоках детектирования используется кристалл Nal(TI) в сборке с фотоэлектронным умножителем (ФЭУ). Каждая зарегистрированная частица дает световую вспышку в кристалле. Вспышка попадает на фотокатод ФЭУ, где усиливается и преобразуется в импульс тока.
Импульсы с выхода ФЭУ поступают на плату аналоговой обработки, где формируется сигнал, длительность которого пропорциональна энергии зарегистрированной частицы. Полученные импульсы поступают на устройство обработки. В результате имеется аппаратурный спектр гамма-излучения.
Каждый БД калибруется по энергии и энергетическому разрешению.
При измерении мощности дозы использован спектрометрический метод преобразования аппаратурных спектров непосредственно в мощность дозы б<помо^|ью корректирующих весовых коэффициентов, значения которых зависят от амплитуды регистрируемых импульсов.
Для реализации идентификации нуклидов используется определение положений пиков и последующее сравнение их с перечнем радионуклидов, хранящимся в библиотеке БД. Для каждого БД также определяется стабилизационная зависимость и температурная характеристика, позволяющая учесть зависимость световыхода от температуры для сцинтиллятора Nal(TI).
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении А.

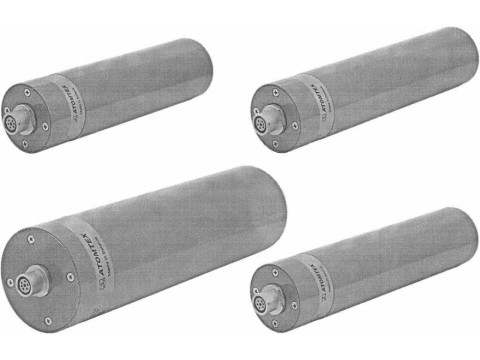

Общий вид блоков детектирования представлен на рисунке 1.

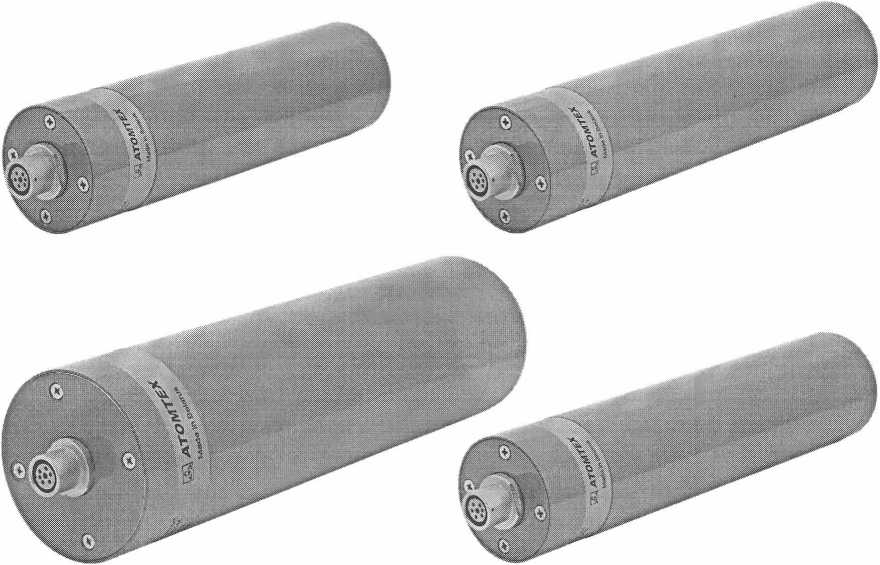

Рисунок 1 - Общий вид блоков детектирования
Программное обеспечение (ПО) состоит из встроенного и внешнего (прикладного).
Встроенное ПО состоит из программ «BDKG201M», «BDKG203M», «BDKG205M», «BDKG211M», которые устанавливаются на стадии производства в блоки детектирования. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования блоков детектирования. Целостность программ проверяется путем проверки целостности пломб.
Прикладное ПО состоит из программы «SSRM».
Программа «SSRM» предназначена для автоматизации спектрометрического радиационного мониторинга объекта или местности в составе спектрометрических систем радиационного контроля, обеспечивает сбор и обработку спектрометрической и дозиметрической информации, измеряемой блоками детектирования. Программа «SSRM» позволяет выполнять следующие функции: соединение и поддержку связи БД с ПК, автоматическое измерение и сохранение МД и скорости счета импульсов гамма-излучения, автоматическое измерение и сохранение спектра гамма-излучения, автоматический анализ спектра и сохранение результата анализа, сигнализация при обнаружении указанных радионуклидов, сигнализация при превышении заданного порога МД, диагностика работоспособности блоков детектирования.
Прикладное ПО поставляется на внешнем носителе данных (компакт-диск, флэш-память), устанавливается на ПК и используется при подключении блоков детектирования к ПК по проводному интерфейсу связи RS485.
Прикладное ПО защищено от несанкционированного вмешательства проверкой цифрового идентификатора исполняемого файла на соответствие указанному в разделе руководства по эксплуатации (далее - РЭ) «Свидетельство о приемке».
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии (идентифика -ционный номер) ПО |
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора ПО |
|
SSRM |
SSRM_WPF.exe |
1.0.0.5116 1.Х. Y.Z* |
9d740612d729621fcb284608864323 8f |
MD5 |
* X, Y, Z - составная часть номера версии ПО. X, Y числа в диапазоне от 0 до 99, Z - числа в диапазоне от 0 до 99999.
Цифровой идентификатор ПО дан только для текущей версии ПО.
Актуальный номер версии и идентификационные данные ПО вносятся в раздел руководства по эксплуатации «Свидетельство о приёмке» при первичной поверке блоков детектирования
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики блоков детектирования представлены в таблице 2.
Таблица 2______________________________________________________________
|
Характеристика |
Значение |
|
Диапазон энергий регистрируемого гамма-излучения, в котором измеряется энергетическое распределение: |
от 20 до 3000 кэВ |
|
Число каналов в блоках детектирования для измерения энергетического распределения гамма-излучения |
от 0 до 1023 |
|
Пределы допускаемой основной относительной погрешности характеристики преобразования при измерении энергетического распределения гамма-излучения |
±1 % |
|
Относительное энергетическое разрешение гамма-излучения радионуклида 137Cs с энергией 662 кэВ, не более: - для блоков детектирования БДКГ-201М - для блоков детектирования БДКГ-203М, БДКГ-205М, БДКГ-211М |
9,5 % 8,5 % |
|
Эффективность регистрации в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида 137Cs точечного источника гамма-излучения типа ОСГИ-3: - для блоков детектирования БДКГ-201М |
(0,33 ± 0,07) % |
|
Характеристика |
Значение |
|
- для блоков детектирования БДКГ-203М - для блоков детектирования БДКГ-205М - для блоков детектирования БДКГ-211М |
(0,85 ±0,17) % (2,60 ± 0,52) % (5,50 ±1,10) % |
|
Максимальная входная статистическая загрузка блоков детектирования при измерении энергетического распределения гамма-излучения, не менее: |
105с1 |
|
Диапазон измерений мощности дозы гамма-излучения: - для блоков детектирования БДКГ-201М - для блоков детектирования БДКГ-203М - для блоков детектирования БДКГ-205М - для блоков детектирования БДКГ-211М |
от 0,05 до 1000 мкЗв/ч от 0,03 до 500 мкЗв/ч от 0,03 до 300 мкЗв/ч от 0,03 до 150 мкЗв/ч |
|
Пределы допускаемой основной относительной погрешности при измерении мощности дозы гамма-излучения |
±20 % |
|
Пределы энергетической зависимости блоков детектирования в диапазоне регистрируемых энергий от 40 до 3000 кэВ |
±20 % |
|
Время установления рабочего режима |
не более 1 мин |
|
Время непрерывной работы |
не менее 24 ч |
|
Нестабильность градуировочной характеристики преобразования блоков детектирования за время непрерывной работы |
не более ±1 % |
|
Нестабильность показаний блоков детектирования за время непрерывной работы при измерении мощности дозы гамма-излучения |
не более ±5 % |
|
Рабочие условия эксплуатации: температура окружающего воздуха относительная влажность воздуха |
от минус 35 °C до плюс 55 °C; до 98 % при температуре 35 °C и более низких температурах без конденсации влаги |
|
Габаритные размеры, не более: - блок детектирования БДКГ-201М - блок детектирования БДКГ-203М - блок детектирования БДКГ-205М - блок детектирования БДКГ-211М |
063 х 313 мм 063 х 333 мм 063 х 333 мм 090 х 350 мм |
|
Масса, не более: - блок детектирования БДКГ-201М - блок детектирования БДКГ-203М - блок детектирования БДКГ-205М - блок детектирования БДКГ-211М |
1,0 кг 1,0 кг 1,0 кг 2,1 кг |
Знак утверждения типа
Знак утверждения типа наносится:
- на этикетки, расположенные на боковых поверхностях корпусов блоков детектирования, автоматизированным методом с использованием программных средств;
- на титульный лист руководства по эксплуатации методом компьютерной печати.
Комплектность
Комплект поставки приборов указан в таблице 2.
Таблица 2
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
1 Блок детектирования гамма-излучения |
БД КГ-201М ТИАЯ.418269.097 |
1 |
Количество и тип по заказу потребителя |
|
БДКГ-203М ТИАЯ.418269.098 |
1 | ||
|
БДКГ-205М ТИАЯ.418269.088 |
1 | ||
|
БДКГ-211М ТИАЯ.418269.090 |
1 | ||
|
2 Кабель БД1 |
ТИАЯ.685621.373 |
1 |
Для интерфейса RS485 |
|
3 Кабель БД |
ТИАЯ.685621.067-07 |
1 |
Для интерфейса RS232 |
|
4 Кабель USB |
ТИАЯ.685621.427 |
1 |
Для интерфейса USB |
|
5 Контрольная проба |
ТИАЯ.412916.042 |
1 | |
|
6 Методика поверки |
МРБ МП. 2569-2016 |
1 | |
|
7 Руководство по эксплуатации |
1 | ||
|
8 Комплект принадлежностей |
ТИАЯ.412914.057 |
1 | |
|
9 Комплект принадлежностей для поверки |
ТИАЯ.412914.057-1 |
1 |
По заказу |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100865348.035-2016 «Блоки детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие
технические условия».
ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров».
МРБ МП.2569-2016 «Блоки детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М. Методика поверки».
Заключение
Блоки детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М соответствуют ГОСТ 27451-87, ГОСТ 26874-86, ТУ BY 100865348.035-2016, ТР ТС 004/2011, ТР ТС 020/2011 (декларация соответствия регистрационный номер ТС BY/112 11.01. ТР020 003 15368, срок действия по 05.01.2021, ЕАЭС BY/112 11/01. ТР020 003 21785 , срок действия по 19.04.2022.
Межповерочный интервал - не более 12 месяцев (для блоков детектирования, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
