Описание типа
Назначение
Комплексы радиационного сканирования мобильные МКС-АТ6103 (далее - комплексы) предназначены для проведения радиационной разведки и контроля параметров, характеризующих радиационную обстановку на радиационно опасных и радиационно чувствительных объектах и территориях.
Комплексы относятся к перемещаемым (мобильным) средствам измерений и применяются для поиска и (или) обнаружения источников гамма- и нейтронного излучения с GPS-привязкой к координатам на местности, обнаружения ядерно-террористических угроз организациями различных министерств и ведомств, в том числе таможенными, пограничными и другими службами и могут использоваться в составе автомобильных, воздушных и водных транспортных средств (исполнение КРСМ).
Комплекс может быть использован как быстроразвёртываемый радиационный портальный монитор (исполнение БРПМ) для контроля перемещения источников гамма- и нейтронного излучения через пункты пропуска.
Описание
Комплекс представляет собой набор измерителей (от 1 до 6 шт.) параметров гамма-и нейтронного излучения, выполненных на базе интеллектуальных блоков детектирования гамма-излучения БДКГ-11М, БДКГ-19М, БДКГ-28, БДКГ-34, БДРМ-05, БДКГ-04 (далее -БДКГ-11М, БДКГ-19М, БДКГ-28, БДКГ-34, БДКГ-04, БДРМ-05) и блока детектирования нейтронного излучения БДКН-05 (далее - БДКН-05), размещённых в рабочих футлярах (кейсах) и управляемых планшетным компьютером по проводному интерфейсу связи RS-232, проводному интерфейсу связи USB или беспроводному интерфейсу Bluetooth. Комплекс может быть гибко сконфигурирован под задачи пользователя непосредственно перед началом эксплуатации. Входящие в комплекс измерители различного типа позволяют решать задачи высокочувствительного поиска источников гамма- и нейтронного излучения, идентификации радионуклидов, измерения мощности дозы гамма-излучения в широком диапазоне значений.
Функции, выполняемые комплексом при радиационном сканировании:
обнаружение источников гамма- и нейтронного излучения, измерение энергети
ческого распределения и идентификация гамма-излучающих радионуклидов, измерение мощности амбиентного эквивалента дозы гамма-излучения (далее - мощности дозы) и скорости счёта импульсов гамма-излучения, а также скорости счёта импульсов нейтронного излучения;
радиационное картографирование объектов, территорий, местности по измеренным параметрам поля гамма- и нейтронного излучения.
Принцип действия комплекса основан на автоматическом выполнении перечисленных выше функций, которые обеспечивают постоянное измерение и усреднение мощности дозы гамма-излучения и скорости счёта импульсов гамма- и нейтронного излучения, измерение мгновенного количества импульсов гамма- и нейтронного излучения за короткий промежуток времени, постоянное измерение спектра гамма-излучения за заданный короткий промежуток времени, идентификацию радионуклидного состава источника гамма-излучения, построение карт радиационного загрязнения.
В качестве детекторов гамма- и нейтронного излучения используются неорганические сцинтилляторы Nal(TI) размерами 063*63 мм (в БДКГ-11М), 063*160 мм (в БДКГ-19М), 100*100*400 мм (в БДКГ-28), размерами 400 * 100 * 50 мм (в БДКГ-34); пластмассовый тканеэквивалентный сцинтиллятор размерами 030*15 мм (в БДКГ-04); два пропорциональных счётчика с изотопом 3Не в полиэтиленовом замедлителе (в БДКН-05); высокочувствительный пластмассовый детектор объёмом 5 л размерами 1000*100*50 мм (в БДРМ-05).
При измерении мощности дозы гамма-излучения использован метод преобразования аппаратурных спектров непосредственно в мощность дозы гамма-излучения с помощью корректирующих весовых коэффициентов, значения которых автоматически выбираются в зависимости от амплитуды регистрируемых импульсов.
Для обеспечения стабильной работы в БДКГ-11М, БДКГ-19М, БДКГ-28, БДКГ-34, БДРМ-05 и БДКГ-04 применены система светодиодной стабилизации измерительного тракта и система автоматической температурной коррекции усиления.
Независимо от типов и количества измерителей комплекс предоставляет пользователю единые консолидированные измерительные данные.

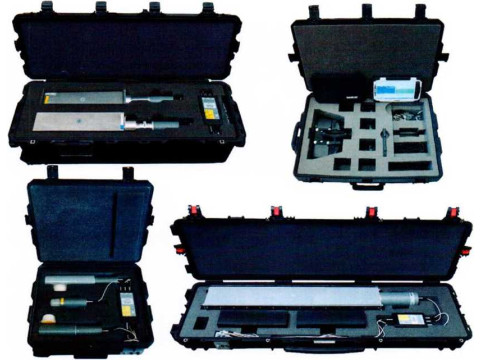

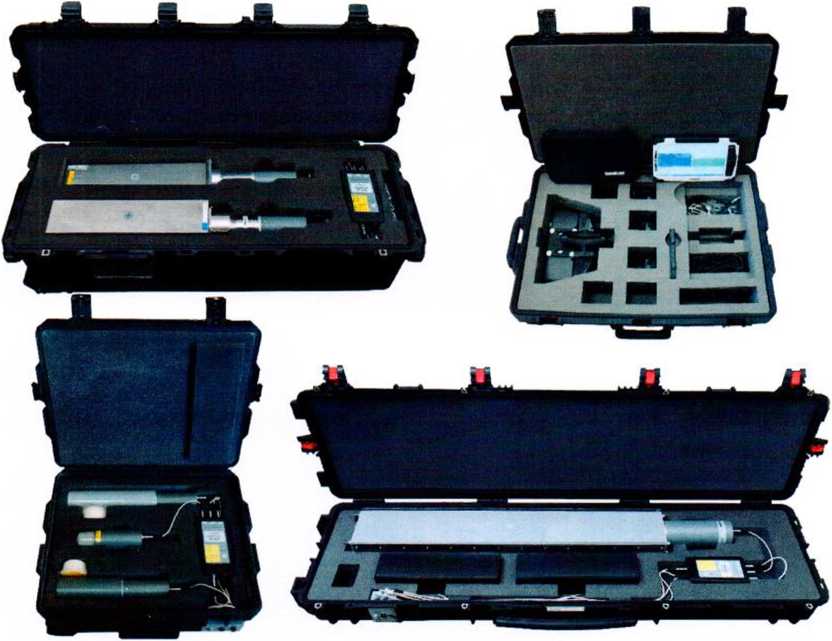

Общий вид основных измерителей комплекса представлен на рисунке 1.
Рисунок 1 - Общий вид основных измерителей комплекса

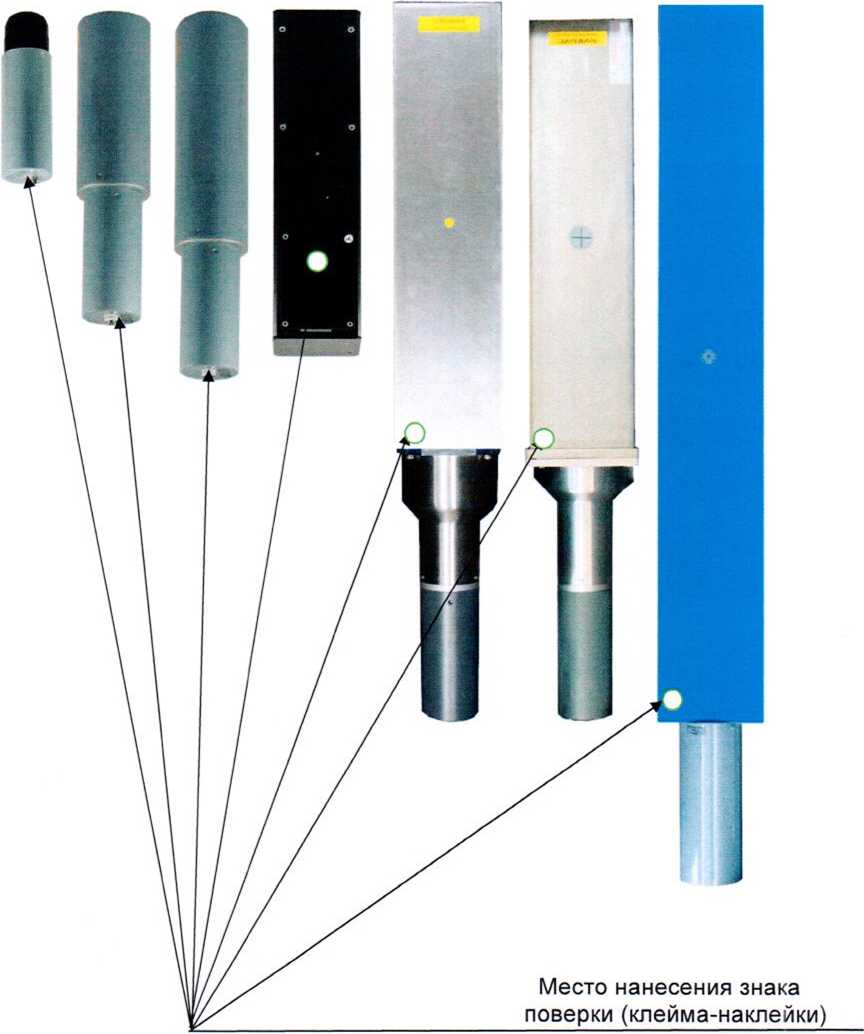

Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена на рисунке 2.
Рисунок 2 - Схема с указанием места нанесения знака поверки (клейма-наклейки)
Пломбирование блоков детектирования выполнено в виде наклеек из разрушаемой плёнки, устанавливаемых на винт на торцевой поверхности БДКГ-11М, БДКГ-19М. БДКГ-28, БДКГ-34, БДКГ-04, БДРМ-05, на винт в левом нижнем углу крышки электронного блока БДКН-05, под заглушкой, закрывающей винт в левом верхнем углу корпуса адаптера BT-DU3.
[ ГоЖ.??81"!,'ыв PeecJ
\\ \ Р?сггУблики Беларусь /
Программное обеспечение (ПО) комплекса состоит из встроенного и внешнего (прикладного).
Встроенное ПО состоит из программ «BDKG04», «BDKN05», «BDKG11M», «BDKG19M», «BDKG28», «BDKG34», «BDRM05», «BT-DU3», которые устанавливаются на стадии производства в блоки детектирования и адаптер BT-DU3. Встроенное ПО защищено от преднамеренных и непреднамеренных изменений путем пломбирования блоков детектирования и адаптера BT-DU3. Целостность программ проверяется путем проверки целостности пломб. Доступа к цифровому идентификатору ПО нет.
Прикладное ПО состоит из программ «АТ6103», «FDMon», «GARM» и программного комплекса «ARMS».
Программа «АТ6103», предназначена для автоматизированного и ручного управления комплексом, для визуализации, обработки и сохранения результатов измерений, для реагирования и сигнализации по результатам обработки измерений, для контроля работоспособности и поверки комплекса.
Программа «FDMon» предназначена для работы с комплексом в исполнении БРПМ и обеспечивает получение, анализ, отображение и сохранение всей необходимой информации о показаниях и состоянии комплекса, оповещение пользователя о тревогах.
Программа «GARM» не является метрологически значимой и предназначена для анализа полученных комплексом результатов сканирования, таких, как спектры, мощность дозы гамма-излучения, скорость счёта импульсов гамма-излучения, скорость счёта импульсов нейтронного излучения, результаты идентификации радионуклидного состава, географические координаты сканирования.
Программы, входящие в программный комплекс «ARMS», не являются метрологически значимыми и предназначены для синхронизации данных средств измерений УП «АТОМТЕХ» с сервером обработки данных. Передача файлов осуществляется по сети Internet.
Прикладное ПО поставляется на внешнем носителе данных, устанавливается на ПК и используется при подключении измерителей к ПК по проводному интерфейсу связи RS-232, проводному интерфейсу связи USB или беспроводному интерфейсу Bluetooth.
Влияние ПО учтено при нормировании метрологических характеристик.
Ли
Идентификационные данные метрологически значимого ПО приведены в таблице 1. Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
AT6103.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 2.0.0.1; 2.x.y.z * |
|
Цифровой идентификатор ПО (MD5) |
cd89e0dba70d59e684d 1 f2a45b7387fa ** |
|
Идентификационное наименование ПО |
FDMon.exe |
|
Номер версии (идентификационный номер) ПО |
не ниже 1.0.4.1; l.x.y.z* |
|
Цифровой идентификатор ПО (MD5) |
5c2de428e05e0ae4e1489666bb2109ee ** |
|
* х, у, z - составная часть номера версии ПО: х=[0. .99], у=[0... 999], z=[0... 999]. * * Цифровой идентификатор приведен только для указанной версии ПО. | |
|
Примечание - Идентификационные данные версий ПО l.x.y.z, 2.x.y.z заносят в раздел «Свидетельство о приемке» РЭ и в протокол поверки. | |
госудаостзенный р«кггр средств измерений Ресруслики Беларусь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики комплекса представлены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики | ||
|
Диапазон энергий регистрируемого гамма-излучения, в котором измеряется энергетическое распределение: - комплекса с БДКГ-11М (БДКГ-19М) - комплекса с БДКГ-28 (БДКГ-34) |
от 20 до 3000 кэВ от 50 до 3000 кэВ | ||
|
Число каналов для измерения энергетического распределения гамма-излучения |
от 0 до 1023 | ||
|
Пределы допускаемой основной относительной погрешности характеристики преобразования при измерении энергетического распределения гамма-излучения |
±1 % | ||
|
Относительное энергетическое разрешение для энергии гамма-излучения 662 кэВ радионуклида 137Cs, не более: | |||
|
- комплекса с БДКГ-11М |
8,5 % | ||
|
- комплекса с БДКГ-19М (БДКГ-28, БДКГ-34) |
9,0 % | ||
|
Эффективность регистрации в пике полного поглощения для энергии гамма-излучения 662 кэВ радионуклида 137Cs источника типа ОСГИ-3, не менее: | |||
|
- комплекса с БДКГ-11М |
5,6 % | ||
|
- комплекса с БДКГ-19М |
8,8 % | ||
|
- комплекса с БДКГ-28 |
19,5 % | ||
|
- комплекса с БДКГ-34 |
14,0 % | ||
|
Максимальная входная статистическая загрузка при измерении энергетического распределения гамма-излучения комплекса с БДКГ-11М (БДКГ-19М, БДКГ-28, БДКГ-34) не менее: |
105 С'1 | ||
|
Диапазон измерений мощности дозы гамма-излучения: | |||
|
- комплекса с БДКГ-11М |
от 0,03 до 150 мкЗв/ч | ||
|
Поддиапазоны измерений: | |||
|
от 0,03 до 0,4 мкЗв/ч |
от 0,4 до 150 мкЗв/ч |
— | |
|
- комплекса с БДКГ-19М |
от 0,03 до 50 мкЗв/ч | ||
|
Поддиапазоны измерений: | |||
|
от 0,03 до 0,4 мкЗв/ч |
от 0,4 до 50 мкЗв/ч |
— | |
|
- комплекса с БДКГ-28 |
от 0,1 до 7 мкЗв/ч | ||
|
Поддиапазоны измерений: | |||
|
от 0,1 до 0,4 мкЗв/ч |
от 0,4 до 7 мкЗв/ч |
— | |
|
- комплекса с БДКГ-34 |
от 0,1 до 10 мкЗв/ч | ||
|
Поддиапазоны измерений: | |||
|
от 0,1 до 0,4 мкЗв/ч |
от 0,4 до 10 мкЗв/ч |
/г® | |
|
Наименование характеристики |
Значение характеристики | ||||
|
- комплекса с БДКГ-04 |
от 0,05 мкЗв/ч до 10 Зв/ч | ||||
|
Поддиапазоны измерений: | |||||
|
от 0,05 до 0,4 мкЗв/ч |
от 0,4 мкЗв/ч до 1 Зв/ч |
от 1 Зв/ч до 10 Зв/ч | |||
|
Пределы допускаемой основной относительной погрешности при измерении мощности дозы гамма-излучения |
±20 % | ||||
|
Энергетическая зависимость в диапазоне энергий регистрируемого гамма-излучения: | |||||
|
- комплекса с БДКГ-11М (БДКГ-19М, БДКГ-28, БДКГ-34) в диапазоне от 50 до 3000 кэВ |
±20 % | ||||
|
- комплекса с БДКГ-04: | |||||
|
• в диапазоне от 15 до 60 кэВ |
±35% | ||||
|
• в диапазоне от 60 до 3000 кэВ |
±25 % | ||||
|
Чувствительность к гамма-излучению, (имп с‘1)/(мкЗв ч‘1), не менее: |
Радионуклид | ||||
|
137Cs |
241Ат |
60Со | |||
|
- комплекса с БДКГ-11М |
2000 |
11000 |
1050 | ||
|
- комплекса с БДКГ-19М |
5800 |
33000 |
3100 | ||
|
- комплекса с БДКГ-34 |
23500 |
110000 |
12500 | ||
|
- комплекса с БДКГ-28 |
29000 |
113000 |
16000 | ||
|
Скорость счёта фоновых импульсов комплекса с БДРМ-05, не более |
2500 С'1 | ||||
|
Диапазон показаний скорости счёта импульсов гамма-излучения комплекса с БДРМ-05 |
от 0 до 5-105 с'1 | ||||
|
Чувствительность комплекса с БДРМ-05 к гамма-излучению источника с радионуклидом 137Cs типа ОСГИ-3, расположенного вплотную к поверхности БДРМ-05, не менее |
120 (имп-с‘1)/кБк | ||||
|
Диапазон показаний скорости счёта импульсов нейтронного излучения комплекса с БДКН-05 |
от 0 до 2,5-104 с’1 | ||||
|
Чувствительность комплекса с БДКН-05 к прямому нейтронному излучению плутоний-бериллиевого источника, не менее |
7,5 (имп-с’1)/(нейтр. с1-см’2 |
) | |||
|
Скорость счёта фоновых импульсов нейтронного излучения (при естественном нейтронном фоне -0,015 нейтр-с1-см2) комплекса с БДКН-05, не более |
0,25 С'1 | ||||
|
Диапазон энергий регистрируемого нейтронного излучения комплекса с БДКН-05 |
от 0,025 эВ до 14 МэВ | ||||
|
Относительная чувствительность комплекса с БДКН-05 для типовых источников нейтронного излучения с энергией Ен |
Источник нейтронов с энергией Ен |
Относительная чувствительность | |||
|
Тепловые, Ен = 0,025 эВ |
1,31 ± 0,26 | ||||
|
Cf-252, Ен = 2,13 МэВ |
1,70 ± 0,34 | ||||
|
Pu - а - Be, Ен = 4,16 МэВ |
1,0 | ||||
|
Статическая чувствительность комплекса с БДКН-05 к нейтронному излучению источника с радионуклидом |
20 (импс1)/(нейтр.с‘1-см^=^ Г/ . | ||||
Il реестр]
U \ PWnvSr‘?K’₽t'",,i'' / u У-У 01 М-тарт, J
ЛИСТ’б Ли6f08 11
|
Наименование характеристики |
Значение характеристики |
|
^52Cf, находящегося на расстоянии 100 см от поверхности БДКН-05, не менее | |
|
Время установления рабочего режима комплекса, не более |
1 мин |
|
Время непрерывной работы комплекса при автономном питании от аккумуляторов с использованием расширенных аккумуляторов планшетного компьютера (ПК) в нормальных условиях эксплуатации с минимальным уровнем яркости экрана ПК, не менее |
10ч |
|
Нестабильность характеристики преобразования комплекса за время непрерывной работы не превышает |
±1 % |
|
Нестабильность показаний комплекса за время непрерывной работы при измерении мощности дозы гамма-излучения, не более |
5 % |
|
Количество срабатываний ложных тревог обнаружения гамма- и нейтронного излучения в течение 10 заданных периодов ложных тревог, не более |
9 |
|
Минимальная обнаруживаемая активность источника гамма-излучения на расстоянии 100 см от источника до поверхности блока детектирования за время не более 2 с, при количестве ложных тревог не более одной в 10 мин, с вероятностью 95 % |
Активность источника с радионуклидом 137Cs, кБк |
|
- комплекса с БДКГ-11М |
450 ±4 |
|
- комплекса с БДКГ-19М |
250 ±4 |
|
- комплекса с БДКГ-28 |
105 ±4 |
|
- комплекса с БДКГ-34 |
105 ±4 |
|
- комплекса с БДРМ-05 |
80 ±4 |
|
Минимальная обнаруживаемая активность плутонийбериллиевого источника нейтронного излучения на расстоянии (125 ± 1) см от источника до поверхности блока детектирования за время не более 3 с, при количестве ложных тревог не более одной в 60 мин, с вероятностью 95 %, комплекса с БДКН-05 |
Поток нейтронов из источника в телесный угол 4 тт ср, нейтр.с1 |
|
(5,00 ± 1,25) Ю4 | |
|
Рабочие условия эксплуатации: | |
|
- температура окружающего воздуха |
от минус 20 °C до плюс 50 °C |
|
- относительная влажность воздуха при температуре 35 °C и более низких температурах без конденсации влаги |
до 95 % |
|
- атмосферное давление |
от 84 до 106,7 кПа |
|
Габаритные размеры, мм, не более - БДКГ-11М - БДКГ-19М - БДКГ-28 - БДКГ-34 - БДКГ-04 |
076x315 076x425 780x107,5x107,5 ,.г. • 704x90x110 061x205® --) |
|
Наименование характеристики |
Значение характеристики |
|
- БДРМ-05 |
1280x150x90 |
|
- БДКН-05 |
105x115x380 |
|
- адаптер BT-DU3 |
40x115x195 |
|
- компьютер планшетный |
275x171x32 |
|
- рабочий футляр №1 |
625x501x297 |
|
- рабочий футляр №2 |
1121x409x355 |
|
- рабочий футляр №6 |
795x518x310 |
|
- рабочий футляр №10 |
1660x600x495 |
|
- рабочий футляр №11 |
1629 х 456 х 183 |
|
- транспортная тара для рабочего футляра №1 |
666x540x356 |
|
- транспортная тара для рабочего футляра №2 |
1160x450x412 |
|
- транспортная тара для рабочего футляра №6 |
836x560x366 |
|
- транспортная тара для рабочего футляра №10 |
1692x658x562 |
|
- транспортная тара для рабочего футляра №11 |
1752x542x252 |
|
Масса, кг, не более | |
|
- БДКГ-11М |
1,70 |
|
- БДКГ-19М |
3,0 |
|
- БДКГ-28 |
19,0 |
|
- БДКГ-34 |
10,5 |
|
- БДКГ-04 |
0,50 |
|
- БДРМ-05 |
10,3 |
|
- БДКН-05 |
3,50 |
|
- адаптер BT-DU3 |
0,65 |
|
- компьютер планшетный |
1,30 |
|
- рабочий футляр №1 |
10,0 |
|
- рабочий футляр №2 |
12,5 |
|
- рабочий футляр №6 |
12,0 |
|
- рабочий футляр №10 |
25,0 |
|
- рабочий футляр №11 |
26,5 |
|
- транспортная тара для рабочего футляра №1 |
2,0 кг |
|
- транспортная тара для рабочего футляра №2 |
3,0 кг |
|
- транспортная тара для рабочего футляра №6 |
2,5 кг |
|
- транспортная тара для рабочего футляра №10 |
15,0 кг |
|
- транспортная тара для рабочего футляр №11 |
10,0 кг |
Знак утверждения типа
Знак утверждения типа наносится:
- на этикетки составных частей комплекса автоматизированным методом с использо
ванием программных средств;
- на титульный лист руководства по эксплуатации методом компьютерной
Комплектность
Комплект поставки комплексов указан в таблице 3.
Таблица 3
|
Наименование, тип |
Обозначение |
Количество |
Примечание |
|
1 Компьютер планшетный - Algiz ЮХ-РО1; - Algiz ЮХ-РО2 (с функцией 3G) |
— |
1 |
Тип по заказу |
|
2 Измеритель гамма- и нейтронного излучения в составе: |
ТИАЯ.412154.001 |
По заказу. Количество от 1 до 6 | |
|
- блок детектирования гамма-излучения БДКГ-11М |
ТИАЯ.418269.066 |
По заказу. Количество от 1 до 3 | |
|
- блок детектирования гамма-излучения БДКГ-19М |
ТИАЯ.418269.107 |
По заказу. Количество от 1 до 3 | |
|
- блок детектирования нейтронного излучения БДКН-05 |
ТИАЯ.418252.017 |
По заказу. Количество от 1 до 2 | |
|
- блок детектирования гамма-излучения БДКГ-04 |
ТИАЯ.418269.036 |
1 |
По заказу |
|
- адаптер BT-DU3 |
ТИАЯ.468367.001 |
1 | |
|
- кабель БД |
ТИАЯ.685621.403 |
По заказу. Количество от 1 до 3 | |
|
- рабочий футляр №1 |
ТИАЯ.356648.012 |
1 |
На базе кейса Peli Storm iM2720 |
|
3 Измеритель высокочувствительный гамма- и нейтронного излучения в составе: |
ТИАЯ.412153.004 |
По заказу. Количество от 1 до 6 | |
|
- блок детектирования гамма-излучения БДКГ-28 |
ТИАЯ.418269.075 |
По заказу. Количество от 1 до 3 | |
|
- блок детектирования гамма-излучения БДКГ-34 |
ТИАЯ.418269.116 |
По заказу. Количество от 1 до 3 | |
|
- блок детектирования нейтронного излучения БДКН-05 |
ТИАЯ.418252.017 |
По заказу. Количество от 1 до 3 | |
|
- адаптер BT-DU3 |
ТИАЯ.468367.001 |
1 | |
|
- кабель БД |
ТИАЯ.685621.403 |
По заказу. Количество от 1 до 3 | |
|
- рабочий футляр №2 |
ТИАЯ.356648.013 |
1 |
По заказу. На базе кейсов Peli Pelican 1740 |
|
4 Измеритель высокочувствительный счётный гамма- и нейтронного излучения в составе: |
ТИАЯ.412114.002 |
По заказу. Количество от 1 до 6 | |
|
- блок детектирования гамма-излучения БДРМ-05 |
ТИАЯ.412125.006 |
По заказу. Количество от 1 до 2 | |
|
- блок детектирования нейтронного излучения БДКН-05 |
ТИАЯ.418252.017 |
По заказу. Количество от 1 до 2 | |
|
- адаптер BT-DU3 |
ТИАЯ.468367.001 |
1 |
/лЖ
II [Государственный реестр
II I средств измерении .
\\ \ респуулили БслйРГь /
е п Г V* / '
Наименование,тип
- кабель БД
Обозначение
ТИАЯ.685621.403
- рабочий футляр №10
ТИАЯ.305647.008
- рабочий футляр №11 ТИАЯ.305648.044
Количество
Примечание
По заказу.
Количество от 1 до 3 По заказу
На базе футляра для оборудования
Zarges 40875
По заказу.
На базе кейса Explorer 15416/DE
5 Комплект принадлежностей ТИАЯ.412918.014 для комплекса в исполнении КРСМ
|
- рабочий футляр №6 |
1 | ||
|
6 Комплект принадлежностей для комплекса в исполнении БРПМ |
ТИАЯ.412918.112 |
1 | |
|
- рабочий футляр №6 |
1 | ||
|
7 Руководство по эксплуатации |
ТИАЯ.412155.013 РЭ |
1 | |
|
8 Методика поверки МРБ.МП 2558-2015 |
ТИАЯ.412155.013 МП |
1 | |
|
9 Программное обеспечение «АТ6103» |
ТИАЯ.00194-01 |
1 |
На внешнем носителе данных. |
|
10 Руководство оператора «АТ6103» |
ТИАЯ.00194-01 34 01 |
1 | |
|
11 Программное обеспечение «FDMon» |
ТИАЯ.00430-01 |
1 |
На внешнем носителе данных. Для исполнения БРПМ |
|
12 Руководство оператора «FDMon» |
ТИАЯ.00430-01 34 01 |
1 | |
|
13 Программное обеспечение «GARM» |
ТИАЯ.00113-01 |
1 |
На внешнем носителе данных |
|
14 Руководство оператора «GARM» |
ТИАЯ.00113-01 34 01 |
1 | |
|
15 Программное обеспечение «ARMS» |
ТИАЯ.00221-01 |
1 |
По заказу На внешнем носителе данных |
|
16 Руководство оператора «ARMS» |
ТИАЯ.00221-01 34 01 |
1 |
По заказу |
|
17 Упаковка |
ТИАЯ.305646.014 |
1 | |
|
Примечания | |||
1 Количество и состав измерителей комплекса определяется при заказе.
2 В состав комплекса может входить только один блок детектирования БДКГ-04.
3 Допускается замена планшетного компьютера Algiz ЮХ на другой с аналогичными техническими характеристиками.
4 Максимальное количество адаптеров BT-DU3 не более 6 шт.
5 Допускается замена кейсов, на базе которых изготовлены рабочие футляры, на а степенью защиты не ниже IP55 по ГОСТ 14254-2015 //.
личные со
Государственный реестр] I средств измерений I \ Республик* ьег-арусь / \Для документов/
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100865348.034-2015 «Комплекс радиационного сканирования мобильный МКС-АТ6103. Технические условия».
ГОСТ 27451-87 «Средства измерений ионизирующих излучений. Общие технические условия».
ГОСТ 26874-86 «Спектрометры энергий ионизирующих излучений. Методы измерения основных параметров».
МРБ МП.2558-2015 «Комплекс радиационного сканирования мобильный МКС-АТ6103. Методика поверки».
Заключение
Комплекс радиационного сканирования мобильный МКС-АТ6103 соответствует ГОСТ 27451 -87, ГОСТ 26874-86, ТУ BY 100865348.034-2015, ТР ТС 004/2011,
ТР ТС 020/2011 (декларация о соответствии регистрационный № ЕАЭС BY/112 11.01. ТР004 003 24293, срок действия по 16.10.2022).
Межповерочный интервал: не более 12 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 378-98-13.
Аттестат аккредитации № BY/112 1.0025 (действителен до 30.03.2024)
Смотрите также
