Счетчики газа ультразвуковые FLOWSIC 500

Назначение

Счетчики газа ультразвуковые FLOWSIC500 (далее - счетчики), в зависимости от модификации, предназначены для измерения объемного расхода (объема) природного газа, азота, воздуха при рабочих условиях и вычисления объемного расхода (объема) газа при стандартных условиях.

Область применения - узлы учета и измерительные станции в сетях распределения природного газа на уровне региональных и муниципальных поставщиков и другие области деятельности.

Описание

Принцип действия счетчиков основан на измерении объемного расхода газа ультразвуковым методом: измерения разности между временем прохождения ультразвуковых импульсов по потоку и против потока газа. Измеренная разность времени, пропорциональная скорости потока, преобразуется в значение объемного расхода. Счетчик может быть оснащен вычислителем расхода и встроенными либо внешними датчиками давления и температуры, при помощи которых счетчик приводит измеренный объем и объемный расход к стандартным условиям.

Счетчики имеют две модификации:

- счетчик газа;

- счетчик газа со встроенным вычислителем расхода и внешними или внутренними датчиками давления и температуры.

Конструктивно счетчик состоит из следующих составных частей:

- фланцевого адаптера, предназначенного для монтажа счетчика в измерительный трубопровод;

- непосредственно счетчика газа, выполненного в виде измерительного картриджа, включающего:

- измерительную секцию перевернутой U-образной формы;

- блок управления с дисплеем и различными Вх/Вых интерфейсами;

- две пары приемопередатчиков, работающих без отражения, и дополнительно пару приемопередатчиков, работающих с отражением, используемых для контроля метрологических характеристик;

- датчики давления вычислителем расхода.

и температуры - для модификации со встроенным

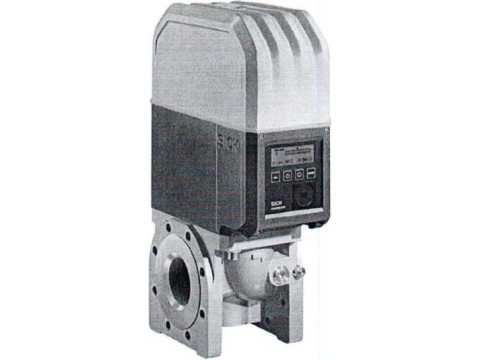

Рисунок 1 - Общий вид счетчика

В счетчике осуществляется:

- подготовка и стабилизация потока измеряемого газа;

- автоматическая коррекция геометрии корпуса и чисел Рейнольдса;

- измерение объема и объемного расхода при рабочих условиях;

- непрерывный автоматический контроль метрологических характеристик с помощью сравнения данных основных приемопередатчиков и диагностических;

- анализ диагностических параметров;

- сбор и архивация измеренных величин в виде часовых и суточных архивов;

- измерение давления и температуры для приведения к стандартным условиям (для модификаций со встроенным вычислителем расхода);

- вычисление объема и объемного расхода газа, приведенного к стандартным условиям (для модификаций со встроенным вычислителем расхода);

- отображение измеряемых величин, значений накопительных счетчиков объема, статуса измерений и состояния счетчика, включая уровень заряда батарей питания, через многофункциональный жидкокристаллический дисплей;

- передача информации на верхний уровень через имеющиеся интерфейсные и дискретные выходы;

- коммуникация с компьютером оператора через сервисный инфракрасный порт.

Счетчик со встроенным вычислителем расхода осуществляет вычисление теплофизических свойств природного газа, согласно ГОСТ 30319.2-2015 «Газ природный. Методы расчета физических свойств. Вычисление физических свойств на основе данных о плотности при стандартных условиях и содержании азота и диоксида углерода». Также возможен ввод в память вычислительного устройства фиксированного значения коэффициента сжимаемости, как условно-постоянной величины.

В счетчике реализована технология «Powerin Technology™» - в блоке управления расположена резервная батарея, которая позволяет продолжать измерение при отсутствии внешнего питания.

Счетчик может быть изготовлен в автономном исполнении, при этом в комплект поставки входят 2 батареи, которые могут обеспечить автономную работу счетчика на срок не менее 5 лет.

Дополнительно со счетчиком поставляется конфигурационное программное обеспечение FLOWgate, предназначенное для конфигурирования, параметризации и диагностики FLOWSIC500.

Набор программ FLOWgate защищен многоуровневой системой защиты, которая предоставляет доступ только уполномоченным пользователям и одновременно определяет, какие из данных может вводить или изменять пользователь. При изменении конфигурации счетчика, настройки системы защиты, в том числе уровней доступа пользователей, задают вход по паролю через пользовательские интерфейсы.

Конфигурационное программное обеспечение обладает функцией i-diagnostic™, с помощью которой можно автоматически оценивать состояние системы и выдавать рекомендации по предотвращению негативных ситуаций и их последствий.

Влияние программного обеспечения (далее - ПО) учтено при нормировании метрологических характеристик системы. Идентификационные данные ПО приведены в таблице 1. Преобразования электрических сигналов от измерительных датчиков в значения объема, объемного расхода, температуры и давления, алгоритмы вычисления объема и объемного расхода газа, приведенного к стандартным условиям, реализуемые с помощью ПО, а также метрологически значимые параметры, не могут быть изменены потребителем без повреждения пломб.

Таблица1 - Идентификационные данные ПО

Ко

Место нанесения поверительного клейма-наклейки и место пломбирования (в целях предотвращения несанкционированных настроек и вмешательства, которые могут привести к искажению результатов измерений и вычислений) приведены в Приложении А к описанию типа.

Фланцевые адаптеры стандартно производятся с фланцами по ГОСТ 33259-2015. По запросу фланцевые адаптеры могут быть изготовлены в соответствии со стандартами ASME В 16.5, DIN EN 1092-1 и другими. Стрелка на фланцевом адаптере указывает направление потока газа. Контроль присоединительного диаметра фланцевых адаптеров на соответствие входным/выходным участкам измерительного трубопровода ограничивается соответствием диаметра условного прохода (DN). На фланцевом адаптере предусмотрено посадочное место для подключения внешнего датчика давления, помеченное знаком «Рт» и два посадочных места для внешнего датчика температуры. Данные посадочные места заглушены в модификациях счетчика без встроенного вычислителя расхода и модификациях счетчика с внутренними датчиками давления и температуры. Предусмотренные посадочные места могут быть использованы для подключения эталонных датчиков давления и температуры в целях осуществления поверки.

Требование к минимальной длине входного и выходного прямолинейного участка трубопровода при монтаже FLOWSIC500 отсутствуют.

Ориентация монтажа для счетчиков свободная (вертикальная или горизонтальная).

В зависимости от конфигурации, FLOWSIC500 имеет следующие возможные выходные сигналы:

- статусный выход;

- НЧ-импульсы (fMaKC = ЮО Гц);

- ВЧ-импульсы (fMaKC = 2000 Гц);

- Encoder;

- RS485 (Modbus RTU).

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики счетчиков указаны в таблицах 2, 3.

Таблица 3 - Типоразмеры, диапазоны измерений счетчиков

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплектность поставки счетчиков определяется заказом в соответствии с технической документацией фирмы "SICK AG", Германия.

Основной комплект поставки включает:

- счетчик;

- руководство по эксплуатации.

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "SICK AG", Германия.

МРБ МП. 2530-2015 «Счетчики газа ультразвуковые FLOWSIC. Методика поверки».

Заключение

Счетчики газа ультразвуковые FLOWSIC500 соответствуют требованиям технической документации фирмы "SICK AG", ТР ТС 020/2011 (декларация о соответствии требованиям ТР ТС 020 № ЕАЭС N RU Д-ОЕ.НА78.В.08316/19, декларация действительна по 22.07.2024), ТР ТС 012/2011 (сертификат соответствия №ЕАЭС RU C-DE.BH02.В.00320/20, сертификат действителен по 20.01.2025).

Межповерочный интервал - не более 48 месяцев.

Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 48 месяцев.

Научно-исследовательский центр испытаний

средств измерений и техники БелГИМ

г.Минск, Старовиленский тракт, 93, тел. 378-98-13

Аттестат аккредитации №BY/112 1.0025
