Счетчики газа ультразвуковые СГУ
| Номер в ГРСИ РФ: | РБ 03 07 5781 21 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ЗАО "Счетприбор", г. Орел |
Счетчики газа ультразвуковые СГУ (далее - счетчик) предназначены для измерений проходящего через счетчик объема газа (природного газа по ГОСТ 5542-2014, сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика) с приведением к нормальным условиям по ГОСТ 2939-63.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 5781 21 |
| Наименование | Счетчики газа ультразвуковые СГУ |
| Год регистрации | 2021 |
| Номер сертификата | 13968 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2025-02-07 |
| Получатель сертификата | ЗАО "Счетприбор", г. Орел, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "Счетприбор"
Адрес: ул. Спивака, 74А, г. Орел, 302005
Контакты: (4862)72-44-81, schetpribor2006@yandex.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверку средств измерений, в т.ч находящихся в эксплуатации, проводить по СПЭФ.407279. 004-РБ МП1 с изменением №1 (согласованой с БелГИМ в 2020 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО "Измерительные системы", г.Буинск, Республика Татарстан, Россия (номер реестра - №1461, шифр поверительного клейма - ВРД) при условии проведения первичной поверки по СПЭФ.407279. 004-РБ МП1 и указания данной информации в паспортах счетчиков (НТК№ 08-15); ООО "Измерительные системы", г.Казань, РФ (аттестат аккредитации - №RA.RU.312116, шифр поверительного клейма-ДДС) при условии проведенияповерки для Республики Беларусь по СПЭФ.407279.004-РБ МП1 "Счетчики газа ультразвуковые СГУ. Методика поверки", утвержденной в 2019 г. (с указанием информации о СПЭФ.407 279. 004-РБ МП1 в свидетельствах о поверке)(НТК №07-19). |
Поверители
Скачать
|
Описание типа РБ 03 07 5781 21 [2021-04-26]
rb-03-07-5781-21_2021-04-26.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5781 21 [2016-03-01]
rb-03-07-5781-21_2016-03-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 5781 21 [2019-11-12]
rb-03-07-5781-21_2019-11-12.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа ультразвуковые СГУ (далее - счетчик) предназначены для измерений проходящего через счетчик объема газа (природного газа по ГОСТ 5542-2014, сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика) с приведением к нормальным условиям по ГОСТ 2939-63.
Описание
Принцип действия счетчиков состоит в измерении разницы времен прохождения ультразвуковых волн по и против потока газа, протекающего через счетчик. Разница времени прохождения ультразвуковых волн через газ пропорциональна объемному расходу газа.
Поток газа поступает в корпус ультразвукового измерительного первичного преобразователя счетчика (далее - ПП), попадает в измерительную камеру, внутри которой установлены источники и приемники ультразвуковых волн, формирующие измерительный сигнал, и покидает измерительную камеру ПП. Измерительный сигнал от ПП передается в электронный блок, измеряющий разность времен прохождения ультразвуковых волн по и против потока газа и вычисляющий значения объема газа, прошедшего через ПП, с приведением к нормальным условиям по ГОСТ 2939-63. Показания объема газа считываются с индикаторного устройства электронного блока. На индикаторном устройстве цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.
Счетчик состоит из:
- ПП;
- электронного блока;
- литиевой батареи для электропитания электронного блока;
- крышки корпуса с пломбировочным кольцом.
Корпус счетчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов, которых он предназначен.
Изготавливаются следующие модели счетчиков:
Счетчик газа ультразвуковой СГУ-О1,6 - с номинальным объемным расходом газа 1,6 м3/ч;
Счетчик газа ультразвуковой СГУ-02,5 - с номинальным объемным расходом газа 2,5 м3/ч;
Счетчик газа ультразвуковой СГУ-О4 - с номинальным объемным расходом газа 4 м3/ч;
Счетчик газа ультразвуковой СГУ-О6 - с номинальным объемным расходом газа 6 м3/ч; Счетчик газа ультразвуковой СГУ-GIO - с номинальным объемным расходом газа 10 м3/ч. Общий вид счетчиков показан на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.

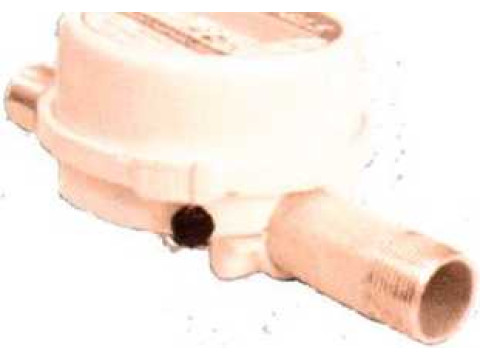

Рисунок 1 - Общий вид счетчиков
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для: сбора, преобразования, обработки и отображения на индикаторном устройстве измерительной информации об объеме газа.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО для счетчиков
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
SGA40.txt |
|
Номер версии ПО, не ниже |
Версия 6.7 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_* |
|
Алгоритм вычисления цифрового идентификатора ПО | |
|
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | ||||
|
1 |
2 | ||||
|
Модель счетчика |
Gl,6 |
G2,5 |
G4 |
G6 |
G10 |
|
Диаметр условного прохода (Ду), мм |
15; 20 |
15; 20 |
15,20 |
20, 25 |
25 |
|
Минимальный объемный расход Qmin, м3/ч |
0,016 |
0,025 |
0,04 |
0,06 |
0,1 |
|
Переходный объемный расход Qt. м3/ч |
0,16 |
0,25 |
0,4 |
0,6 |
1 |
|
Номинальный объемный расходОп. м3/ч |
1,6 |
2,5 |
4 |
6 |
10 |
|
Максимальный объемный расход Qmax. м3/ч |
2,5 |
4 |
6 |
10 |
16 |
|
Пределы допускаемой основной относительной погрешности измерений объема газа, в диапазоне объемных расходов, %: * Qmin — Q <Qt - Qt 5: Q S Qmax |
±3,0 ±1,5 | ||||
|
Пределы допускаемой дополнительной погрешности измерений объема газа при отклонении температуры газа от (20±5) °C на каждые 30°С, % |
±0,5 | ||||
|
Пределы допускаемой дополнительной погрешности измерений объема газа при температуре газа ниже минус 15°С на каждые 10 °C, % |
±0,5 | ||||
|
Диапазон температуры газа, °C |
от -40 до ±50 | ||||
|
Максимальное рабочее избыточное давление газа Ртах. кПа |
50 | ||||
|
Потеря давления газа при Qmax, Па, не более |
200 |
200 |
200 |
250 |
300 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение | ||||
|
Модель счетчика |
Gl,6 |
G2,5 |
G4 |
G6 |
G10 |
|
Напряжение электропитания от литиевой батареи,В |
3,6 | ||||
|
Срок службы литиевой батареи, лет, не менее |
12 | ||||
|
Цена единицы младшего разряда индикаторного устройства, м3 |
0,001 | ||||
|
Емкость индикаторного устройства, м3 |
99999,999 | ||||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
210 НО 70 |
210 110 76 | |||
|
Присоединительная резьба по ГОСТ 6357-81 |
3/4 |
3/4; 1 |
1 | ||
|
Масса счетчика, кг, не более |
0,6 |
0,8 | |||
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C - относительная влажность, не более, % - атмосферное давление, кПа |
от -40 до ±50 80 от 84,0 до 106,7 | ||||
|
Степень защиты по ГОСТ 14254-2015 |
IP 40 | ||||
|
Средний срок службы, лет |
20 | ||||
Знак утверждения типа
наносится на самоклеящуюся этикетку на лицевой панели счетчика и на титульном листе руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа ультразвуковой СГУ |
СГУ-* |
1 шт. |
|
Руководство по эксплуатации |
СПЭФ.407279.004 РЭ |
1 экз. |
|
Методика поверки* |
СПЭФ.407279.004 МП с изменением №1 |
1 экз. |
|
Комплект монтажных частей и принадлежностей* |
- |
1 шт. |
|
* Модель счетчика, наличие методики поверки и комплекта монтажных частей и принадлежностей определяется договором на поставку. | ||
Поверка
осуществляется по документу СПЭФ.407279.004 МП «Счетчики газа ультразвуковые СГУ.
Методика поверки» с изменением №1, утвержденному ЗАО КИП «МЦЭ» 04.08.2017 г.
Основные средства поверки:
-рабочий эталон 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная для счетчиков газа УПКСГ-10, регистрационный номер в Федеральном информационном фонде №61521-15).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на пломбу счетчика в соответствии с рисунком 2 и в руководство по эксплуатации и/или на бланк свидетельства о поверке счетчика.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
СПЭФ.407279.004 ТУ Счетчики газа ультразвуковые СГУ. Технические условия с изменениями 1, 2
