Счётчики газа ротационные RVG (далее по тексту счетчики газа) предназначены для измерения объёмов очищенных и осушенных неагрессивных газов, таких как природный газ, пропан, воздух, азот, инертных и других газов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1072 21 |
| Наименование | Счетчики газа ротационные RVG |
| Год регистрации | 2021 |
| Номер сертификата | 14023 |
| Дата регистрации | 2021-03-16 |
| Срок действия | 2025-05-22 |
| Получатель сертификата | ООО "ЭЛЬСТЕР Газэлектроника", г. Арзамас Нижегородской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "ЭЛЬСТЕР Газэлектроника"
Адрес: 607220, Нижегородская обл., г. Арзамас, ул. 50 лет ВЛКСМ, 8
Контакты: +7 83147 3 10 77, 3 16 94 / 3 54 41 / support@gaselectro.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Метрологическое обеспечение | Счетчики метрологически обеспечены в Республике Беларусь методом непосредственного сличения на эталонных расходомерных установках (поверочная среда -воздух). |
| Методика поверки | Поверку счетчиков газа, в т.ч находящихся в эксплуатации, проводить согласно приложению ЛГТИ.407273.001 МП с изменением №1, утв. в 2020 г. |
| Признание поверки | Первичная при выпуске из производства: Нижегородский ЦСМС (аттестат аккредитации - RA.RU.311315, шифр поверительного клейма - БН)(НТК №07-08). |
Поверители
Скачать
|
Описание типа РБ 03 07 1072 21 [2021-06-25]
rb-03-07-1072-21_2021-06-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1072 21 [2021-11-25]
rb-03-07-1072-21_2021-11-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1072 21 [2008-11-05]
rb-03-07-1072-21_2008-11-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1072 21 [2015-12-08]
rb-03-07-1072-21_2015-12-08.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1072 21 [2011-10-03]
rb-03-07-1072-21_2011-10-03.pdf
|
Скачать |
Описание типа
Назначение
Счётчики газа ротационные RVG (далее по тексту счетчики газа) предназначены для измерения объёмов очищенных и осушенных неагрессивных газов, таких как природный газ, пропан, воздух, азот, инертных и других газов.
Описание
Принцип действия ротационных счетчиков газа RVG основан на вытеснении строго определенного объема газа вращающимися роторами. Объем вытесненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8 - ми разрядный счетный механизм, который регистрирует число оборотов роторов, а, следовательно, и объем газа, прошедший через счетчик. Таким образом, один поворот системы роторов соответствует передаче определенного объема газа со входа счётчика на его выход.
Допустимая разность внутренних диаметров счетчика и измерительного трубопровода
±10 %. В месте сопряжения счетчика и измерительного трубопровода допускается уступ, обусловленный различием значений внутренних диаметров фланца по ГОСТ 33259-2015 тип 01 и счетчика.
При эксплуатации счётчика в импульсном режиме для защиты счётчика от динамических нагрузок, связанных с резкими изменениями расхода и рабочего давления газа допускается установка предохранительной шайбы. Шайба устанавливается после счетчика и имеет центральное отверстие диаметром равным 0,5 Ду счетчика.
Счетчики газа RVG имеют два исполнения. Основное исполнение с относительной погрешностью ±1 % в диапазоне расходов от 0,1 Qmax до Qmax- Дополнительное исполнение (У), с относительной погрешностью ±1 % в диапазоне расходов от 0,05 Qmax до Qmax.

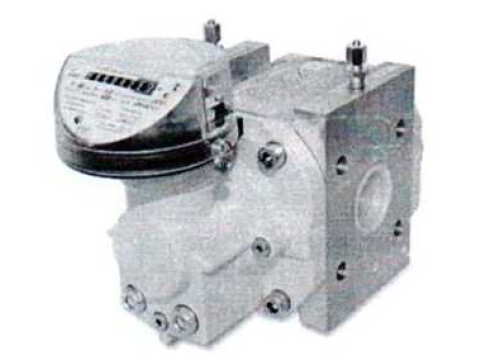

Общий вид счетчиков газа представлен на рисунке 1.
Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки представлены на рисунке 2.
Рисунок 1- Общий вид счетчика газа
М2
Рисунок 2 - Схема пломбировки от несанкционированного доступа, обозначение места нанесения знака поверки (Ml, М2)
Программное обеспечение отсутствует.
Технические характеристики
Таблица 1- Метрологические характеристики
|
Типоразмер |
Qmax» м3/час |
Диапазон рабочих расходов Qmin/ Q |
max | |||||||
|
1:160 |
1:100 |
1:80 |
1:65 |
1:50 |
1:30 |
1:20 | ||||
|
Qmin, м3/час | ||||||||||
|
С16ДУ4О* |
25 |
0,8 |
1,3 | |||||||
|
G25 Ду40* |
40 |
0,6 |
0,8 |
1,3 |
2,0 | |||||
|
G40 Ду40* |
65 |
0,8 |
1,0 |
1,3 |
2,0 |
3,0 | ||||
|
G65 Ду40* |
100 |
0,6 |
1,0 |
1,3 |
1,6 |
2,0 |
3,0 |
5,0 | ||
|
G16 Ду50 |
25 |
0,8 |
1,3 | |||||||
|
G25 Ду 50 |
40 |
0,6 |
0,8 |
1,3 |
2,0 | |||||
|
G40 Ду50 |
65 |
0,8 |
1,0 |
1,3 |
2,0 |
3,0 | ||||
|
G65 Ду50 |
100 |
0,6 |
1,0 |
1,3 |
1,6 |
2,0 |
3,0 |
5,0 | ||
|
G100 Д ,50* |
160 |
1,0 |
1,6 |
2,0 |
2,5 |
3,0 |
5,0 |
8,0 | ||
|
G100 Ду80 |
160 |
1,0 |
1,6 |
2,0 |
2,5 |
3,0 |
5,0 |
8,0 | ||
|
G160 Ду80 |
250 |
1,6 |
2,5 |
3,0 |
4,0 |
5,0 |
8,0 |
13,0 | ||
|
G250 Ду80* |
400 |
2,5 |
4,0 |
5,0 |
6,0 |
8,0 |
13,0 |
20,0 | ||
|
G160 Ду 100* |
250 |
1,6 |
2,5 |
3,0 |
4,0 |
5,0 |
8,0 |
13,0 | ||
|
G250 Ду 100 |
400 |
2,5 |
4,0 |
5,0 |
6,0 |
8,0 |
13,0 |
20,0 | ||
|
G400 Ду 100 |
650 |
4,0 |
6,5 |
8,0 |
10,0 |
13,0 |
20,0 |
32,0 | ||
|
G400 Ду 150 |
650 |
4,0 |
6,5 |
8,0 |
10,0 |
13,0 |
20,0 |
32,0 | ||
|
* - справочные данные, Ду-диаметр условного прохода | ||||||||||
|
Пределы допускаемой относительной погрешности измерения объема газа основного исполнения, %: в диапазоне расходов от Qmin до 0,1 Qmax в диапазоне расходов от 0,1 Qmax до Qmax |
±2,0 ± 1,0 | |||||||||
|
Пределы допускаемой относительной погрешности измерения объема газа дополнительного исполнения «У», %: в диапазоне расходов от Qmjn до 0,05 Qmax в диапазоне расходов от 0,05 Qmax до Qmax |
±2,0 ± 1,0 | |||||||||
Таблица 2- Основные технические характеристики
|
Наименование характеристики |
Значение | ||||||||
|
Максимальное избыточное давление измеряемой среды, МПа, не более |
1,6 | ||||||||
|
Диапазон температуры измеряемой среды, °C |
от -30 до +70 | ||||||||
|
Условия эксплуатации: - температуры окружающей среды, °C - относительная влажность, % - атмосферное давление, кПа |
от -40 до +70 от 30 до 80 от 96 до 104 | ||||||||
|
Средняя наработка на отказ, ч |
12000 | ||||||||
|
Средний срок службы, лет |
12 | ||||||||
|
Типоразмер |
G16 |
G25 |
G40 |
G65 |
G100 |
G160 |
G250 |
G400 | |
|
Условный проход Ду, мм |
50 40* |
50 40* |
50 40* |
50 40* |
50* 80 |
80 100* |
80* 100 |
100 150 | |
|
Перепад давления при Qmax, Па |
55 |
80 |
230 |
490 |
425 |
575 |
810 |
1700 | |
|
Порог чувствительности, м3/ч |
0,1 |
0,1 |
0,1 |
0,1 |
0,16 |
0,25 |
0,4 |
0.65 | |
|
Цена деления младшего разряда, м3 |
0,01 |
0,01 |
0,01 |
0,01 |
0,1 |
0.1 |
0,1 |
0,1 | |
|
Емкость счетного механизма, м3 |
106 |
106 |
106 |
106 |
107 |
107 |
107 |
107 | |
|
Объем измеритель-- 3 нои камеры, дм |
0,56 |
0,56 |
0,56 |
0,56 |
1,07 |
2,01 |
2,54 |
3.65 | |
|
* - справочные данные | |||||||||
Знак утверждения типа
наносится на шильдик, закрепляемый на счетном механизме, методом фотопечати и на титулы ном листе эксплуатационной документации.
Комплектность
Таблица 3- Комплектность счетчиков газа ротационных RVG
|
Наименование |
Обозначение |
Кол. | |
|
Счетчик газа ротационный RVG (G 16-G400) |
ЛГТИ.407273.001 |
1 | |
|
Руководство по эксплуатации |
ЛГТИ.407273.001 РЭ |
1* | |
|
Паспорт |
ЛГТИ.407273.001 ПС |
1 | |
|
Принадлежности: 1 Фильтр конический сетчатый 2 Емкость с маслом |
В соответствии с типоразмером счетчика |
1 1 |
* - поставляется по заказу
Поверка
осуществляется по документу ЛГТИ.407273.001 МП «ГСП. Счетчики газа ротационные RVG
Методика поверки» с изменением №1, утвержденному ФБУ «Нижегородский ЦСМ» 28.07.2020.
Основные средства поверки:
-установка поверочная УПГ (регистрационный № 37319-10).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик счетчиков с требуемой точностью.
Знак поверки наносится на прибор (рисунок 2) давлением на пломбу и на паспорт в виде оттиска поверителыюго клейма.
Сведения о методиках (методах) измерений приведены в эксплуатационном документе.
Нормативные документы
Приказ Госстандарта от 29.12.2018 г. № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расхода газа.
Техническая документация фирмы «Эльстер ГмбХ», Германия
ТУ 4213-024-48318941-98 (ЛГТИ.407273.001 ТУ) Счетчики газа ротационные RVG. Технические условия
Другие Счетчики газа
