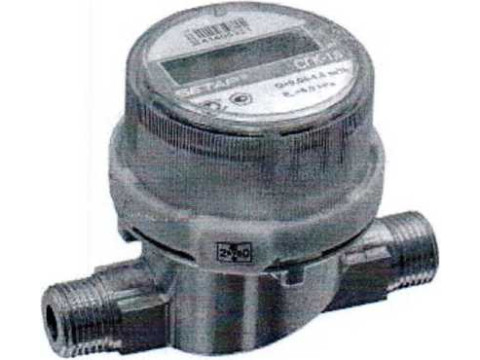

Счетчики газа бытовые СГК

Назначение

Счетчики газа бытовые СГК (далее - счетчики) предназначены для измерения объема газа при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.

Описание

Принцип действия счетчиков основан на изменении пропорционально расходу частоты акустических колебаний газа, проходящего через струйный блок датчика расхода и счете импульсов, вырабатываемых датчиком расхода.

Счетчики состоят из:

1) герметичного датчика расхода, включающего в себя струйный блок и пневмоэлектропреобразователь;

2) электронного блока с жидкокристаллическим индикатором (ЖКИ) и батареей для питания блока электронного и ЖКИ, производящего усиление и формирование импульсов счета;

3) кожуха;

4) пломбировочного кольца с пломбой.

Счетчики имеют отсчетное устройство в виде ЖКИ, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.

Счетчики выпускаются в следующих исполнениях:

- типоразмеров: СГК-1,6, СГК-2,5, СГК-3,2 и СГК-4;

- без температурной коррекции и с температурной коррекцией;

- без импульсного выхода и с импульсным выходом.

Счетчики в исполнении с импульсным выходом оснащены оптроном и позволяют передавать данные о расходе газа (показания счетчика).

Исполнение счетчика с температурной коррекцией приводит измеренный объем газа к температуре 20 °C.

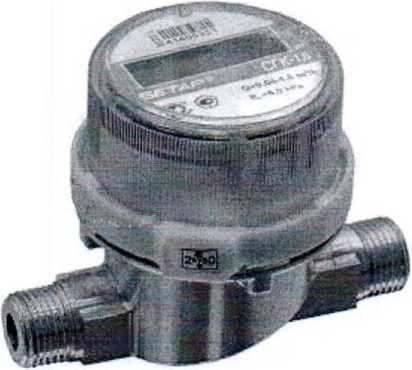

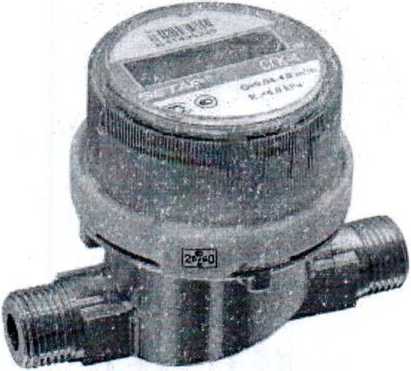

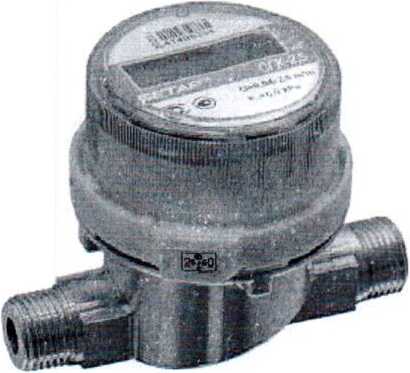

Рисунок 2 - Общий вид счетчика газа бытового СГК-2,5

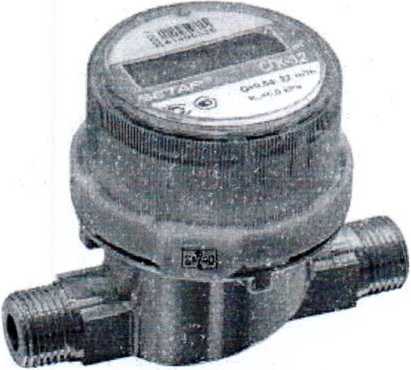

Рисунок 3 - Общий вид счетчика газа бытового СГК-3,2

Газ, проходя через струйный генератор датчика расхода, генерирует в нем акустические колебания с частотой пропорциональной расходу газа. Акустические колебания передаются в пневмоэлектропреобразователь, в котором акустические колебания преобразуются в электрический сигнал. Электрический сигнал поступает в электронный блок, который производит усиление сигнала, формирует импульсы счета, производит подсчет импульсов, переводит полученное количество импульсов в значение потреблённого объёма газа и выводит это значение на ЖКИ.

На рисунке 5 приведена схема пломбирования и обозначение места для нанесения пломбы для защиты от несанкционированного доступа.

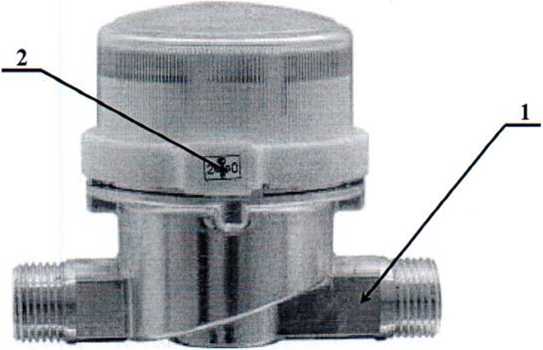

Рисунок 5 - Схема пломбирования счетчиков

где:

I - счетчик;

2 - самоклеющаяся пломба со знаком поверки, предотвращающая демонтаж кожуха и доступ к электронному блоку счетчика. Материал самоклеющейся пломбы разрушаемый при отклеивании и не допускающий повторного наклеивания.

Программное обеспечение

Программное обеспечение (далее - ПО) счетчиков является встроенным. Все ПО является метрологически значимым.

ПО счетчиков обеспечивает измерение и хранение результатов измерения, а также их отображение на ЖКИ прибора.

Недопустимое влияние на ПО счетчика через интерфейс связи отсутствует. ПО счетчика не оказывает влияния на метрологические характеристики средства измерений. Средства и пользовательская среда для программирования или изменения ПО отсутствует.

Не требуется специальных средств защиты, исключающих возможность несанкционированной модификации, обновления (загрузки) удаления и иных преднамеренных изменений ПО и измеренных данных.

ПО обладает следующими функциональными возможностями:

- прием и подсчет импульсов с учетом калибровочных переменных, поступающих с частотой, пропорциональной расходу газа, с выхода пьезоэлектрического преобразователя после их усиления и обработки компаратором электронного блока счетчика;

- преобразование количества накапливаемых импульсов в значение объема потребленного газа;

- отображение измеренной величины объема газа на встроенном ЖКИ;

- вывод на внешний ИК-светодиод калиброванных импульсов, соответствующих прохождению I л газа (воздуха) через счетчик;

- хранение накопленного значения объема потребляемого газа в энергонезависимой памяти микроконтроллера счетчика;

- вывод на ЖКИ номера версии ПО и значения контрольной суммы при включении питания;

- защита от несанкционированного доступа (изменения) к данным.

С целью обеспечения целостности ПО производит расчет цифрового идентификатора ПО и индикацию его на ЖКИ. Расчет цифрового идентификатора производится по алгоритму CRC16.

Таблица 1 - Идентификационные данные ПО

Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с пунктом 4.3 Р 50.2.077-2014.

Метрологические и технические характ еристики

Таблица 2 - Метрологические характеристики счетчиков

Таблица 3 - Технические характеристики счетчиков

Знак утверждения типа

наносится в нижнюю левую часть лицевой панели счетчиков флексографским способом и в центр титульного листа руководства по эксплуатации типографским способом.

Комплектность

Таблица 4

Поверка

осуществляется по документу МП 1090-13-2020 «Инструкция. ГСИ. Счетчики газа бытовые СГК. Методика поверки», утвержденному ВНИИР - филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» 10.02.2020 г.

Основные средства поверки:

- рабочий эталон 1-го разряда в соответствии с ГПС, утвержденной приказом Госстандарта от 29.12.2018 г. № 2825 (установка поверочная расходоизмерительная, поверочная среда: воздух, диапазон задаваемого объемного расхода должен соответствовать рабочему диапазону поверяемого счетчика, с пределами основной относительной погрешности не более ±0.5 %;

- секундомер механический типа СОПпр (регистрационный № 11519-11), класс точности 3, с диапазоном измерения от 0 до 30 мин;

- барометр-анероид М-110 (регистрационный № 3745-73), пределы допускаемой абсолютной погрешности в диапазоне от 5 до 100 мм рт.ст. ±2,5 мм рт.ст.; в остальном диапазоне ±1.5 мм рт.ст., с диапазоном измерения от 5 до 790 мм рт. ст.;

- прибор комбинированный Testo 174Н (регистрационный № 47602-11), пределы допускаемой абсолютной погрешности измерения относительной влажности ±3 %, пределы допускаемой абсолютной погрешности измерения температуры ±0,5 °C, с диапазоном измерения относительной влажности от 5 до 95 % и диапазоном измерения температуры от минус 20 до плюс 70 °C;

- дифманометр стрелочный показывающий ДСП-80В РАСКО (регистрационный № 37049-08), пределы допускаемой основной погрешности ±2,5%, класс точности 2,5, диапазон измерения перепада давления от 0 до 1,6 кПа.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

Знак поверки наносится в соответствующий раздел руководства по эксплуатации счетчиков или в свидетельство о поверке, а также на самоклеющуюся пломбу в соответствии с рисунком 5.

Сведения о методах измерений

приведены в эксплуатационном документе.

Нормативные документы

Приказ Госстандарта от 29.12.2018 № 2825 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газа

ПДЕК.407292.012 ТУ Счетчики газа бытовые СГК. Технические условия
