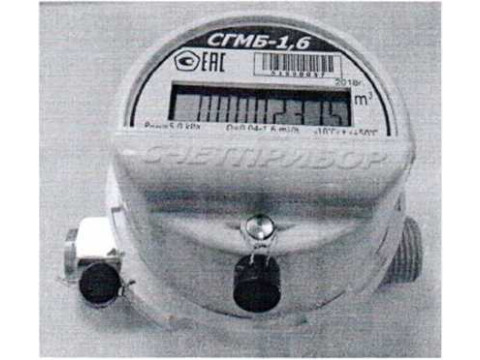

Счетчики газа малогабаритные бытовые СГМБ
| Номер в ГРСИ РФ: | РБ 03 07 6179 21 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Счетчики газа |
| Производитель / заявитель: | ЗАО "Счетприбор", г. Орел |
Счетчики газа малогабаритные бытовые СГМБ (далее - счетчик) предназначены для измерений объема и температуры газа, проходящего через счетчик (природного газа по ГОСТ 5542-2014, паров сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика), с приведением к нормальным условиям по ГОСТ 2939-63 по температуре.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 6179 21 |
| Наименование | Счетчики газа малогабаритные бытовые СГМБ |
| Год регистрации | 2021 |
| Номер сертификата | 13967 |
| Дата регистрации | 2021-01-28 |
| Срок действия | 2025-08-25 |
| Получатель сертификата | ЗАО "Счетприбор", г. Орел, Российская Федерация (RU) |
Производитель / Заявитель
ЗАО "Счетприбор"
Адрес: ул. Спивака, 74А, г. Орел, 302005
Контакты: (4862)72-44-81, schetpribor2006@yandex.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 120 мес. |
| Методика поверки | Поверку средств измерений, в т.ч находящихся в эксплуатации, проводить по СПЭФ.407279.005 МП1 РБ (с изменением №1)(2018 г.). |
| Признание поверки | Первичная при выпуске из производства: ООО Орловское предприятие "Эталон", г. Орел, Российская Федерация (аттестат аккредитации - №RA.RU.311372, шифр поверительного клейма - ГПЖ) при условии поверки счетчиков газа, поставляемых в Республику Беларусь по СПЭФ.4-7279.005-РБ МП1 "Счетчики газа малогабаритные бытовые СГМБ. Методика поверки", утвержденной в 2015 г., с указанием данной информации в свидетельствах о поверке (НТК №12-17). Первичная при выпуске из производства, проводимой ООО «Эталон», г. Грозный, Чеченская Республика, РФ (аттестат аккредитации - №RA.RU.312408, шифр поверительного клейма - ДМН) при условии проведения поверки для Республики Беларусь по СПЭФ.407279.005 МП «Счетчики газа малогабаритные бытовые СГМБ. Методика поверки» с изменением №1, утвержденным в 2018 г. с указанием данной информации в свидетельствах о поверке (Комиссия №16-21). Первичная при выпуске из производства, проводимой ООО «ПриборАвтоматика», г. Уфа, РФ (аттестат аккредитации - №1780, шифр поверительного клейма - ВЯЫ) при условии проведения поверки для Республики Беларусь по СПЭФ.407279.005 МП «Счетчики газа малогабаритные бытовые СГМБ. Методика поверки» с изменением №1, утвержденным в 2018 г. с указанием данной информации в свидетельствах о поверке (Комиссия №16-21). |
Поверители
Скачать
|
Описание типа РБ 03 07 6179 21 [2017-02-21]
rb-03-07-6179-21_2017-02-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 6179 21 [2021-04-22]
rb-03-07-6179-21_2021-04-22.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 6179 21 [2018-11-13]
rb-03-07-6179-21_2018-11-13.pdf
|
Скачать |
Описание типа
Назначение
Счетчики газа малогабаритные бытовые СГМБ (далее - счетчик) предназначены для измерений объема и температуры газа, проходящего через счетчик (природного газа по ГОСТ 5542-2014, паров сжиженного газа по ГОСТ 20448-90 и других газов, не агрессивных к материалам счетчика), с приведением к нормальным условиям по ГОСТ 2939-63 по температуре.
Описание
Принцип действия счетчиков основан на применении струйного автогенератора, представляющего собой бистабильный струйный элемент, приемные каналы которого соединены каналами обратной связи с соплами управления. В струйном автогенераторе используется эффект колебания струи измеряемого газа, вытекающей из входного сопла в рабочую камеру, с последующим отклонением струи газа к одной из двух стенок, к которой струя прижимается давлением, созданным потоком, отраженным вогнутым дефлектором в область между струей и стенкой. Далее струя течет вдоль стенки и попадает в свой приемный канал; в результате торможения потока давление в канале по сравнению с давлением в камере и противоположном приемном канале повышается. Это вызывает разгон среды в своем канале обратной связи. Через промежуток времени запаздывания в линии, расход в своем сопле управлений достигает величины расхода переключения, что приводит к отрыву струи от стенки. Струя достигает противоположной стенки, и через отрезок времени запаздывания в струйном элементе, во втором приемном канале повышается давление (при этом в противоположном приемном канале оно становится равным давлению в камере). Спустя время прохождения по второму каналу обратной связи - расход во втором сопле управления достигает величины расхода переключения, и струя принимает исходное направление и начнется новый период автоколебаний, воспринимаемых пьезодатчиком, преобразующим автоколебания в электрические импульсы с частотой пропорциональной объемному расходу газа, воспринимаемые электронным блоком. В рабочей камере счетчика вместе с струйным автогенератором установлен термопреобразователь сопротивления11, преобразующий температуру газа в электрическое сопротивление, пропорциональное температуре газа, измеряемое электронным блоком.
Электронный блок, производит формирование и усиление импульсов счета, измерение электрического сопротивления", с последующим вычислением объема газа (температуры и объема газа, приведенного к нормальным условиям по температуре"), прошедшего через счетчик, и индикацией результатов измерения на жидкокристаллическом индикаторе (далее -индикаторное устройство).
На индикаторном устройстве цифры слева до точки показывают:
- объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.
- объем газа, приведенный к нормальным условиям по температуре", в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.
Счетчик состоит из:
- струйного автогенератора;
- электронного блока;
- литиевой батареи для электропитания электронного блока;
"Только для счетчиков, укомплектованных температурным корректором
- корпуса;
- крышки корпуса;
- крышки счетчика с пломбировочным кольцом;
- встроенного запорного клапана (в зависимости от исполнения).
Счетчик может иметь дополнительно пломбируемый батарейный отсек с отдельной крышкой, для удобства замены элемента питания.
Счетчик предназначен для эксплуатации, как в качестве самостоятельного устройства, так и в составе информационных измерительных систем и информационно-вычислительных комплексов контроля и учета энергоресурсов.
Для передачи результатов измерений во внешние измерительные системы, используются вспомогательные цепи счетчика, на базе которых могут быть реализованы совместно или по отдельности: радиоканал; импульсное выходное устройство, цифровое проводное выходное устройство.
Корпус счетчика металлический, из материала устойчивого к коррозии. В изготовлении измерительного механизма счетчика применены материалы, устойчивые к воздействию газов, для измерения объемов, которых он предназначен.
Изготавливаются следующие модели счетчиков:
- СГМБ-1.6 X| Xz Х3 Х4 Х521 - с максимальным объемным расходом газа 1,6 м7ч;
- СГМБ-2,5 Х| Хг Х3 Х4 Xs1 - с максимальным объемным расходом газа 2,5 м3/ч;
- СГМБ-3.2 Xi Х2 Х3 Х4 Х52> - с максимальным объемным расходом газа 3.2 м3/ч;
- СГМБ-4 Xi Хг Х3 Х4 Х51 - с максимальным объемным расходом газа 4,0 м3/ч.

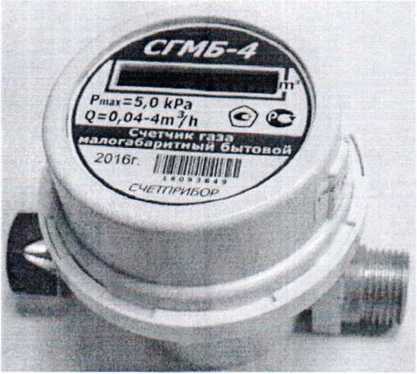

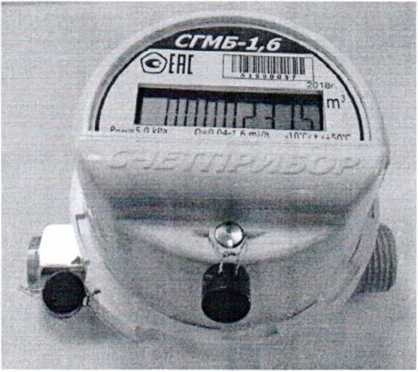

Общий вид счетчиков показан на рисунке 1.

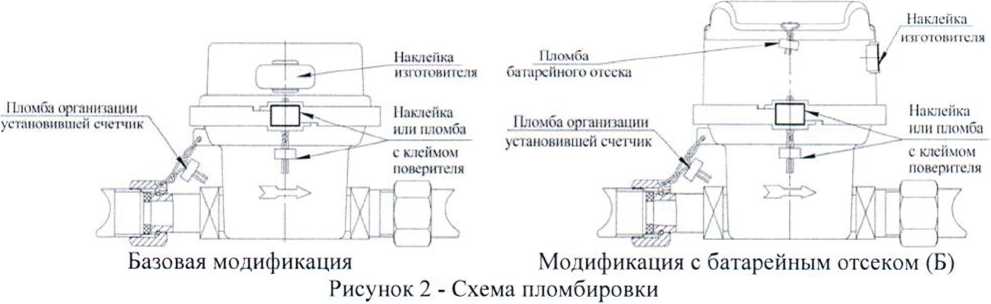

Схема пломбировки от несанкционированного доступа, обозначение места нанесения
знака поверки представлены на рисунке 2.
Базовая модификация Модификация с батарейным отсеком (Б)
Рисунок 1 - Общий вид счетчиков
Программное обеспечение
Счетчики имеют встроенное программное обеспечение (ПО), которое устанавливается (прошивается) в памяти электронного блока при изготовлении, в процессе эксплуатации данное ПО не может быть изменено, т.к. пользователь не имеет к нему доступа.
ПО предназначено для: сбора, преобразования, обработки и отображения на индикаторном устройстве измерительной информации об объеме газа.
Идентификационные данные ПО приведены в таблице 1.
Габлица 1 - Идентификационные данные ПО для счетчиков
|
Идентификационные данные ПО |
Значение |
|
Идентификационное наименование ПО |
sgmb.hex |
|
Номер версии ПО. не ниже |
Версия 6.1 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_* |
|
Алгоритм вычисления цифрового идентификатора ПО |
_* |
|
* Данные недоступны, так как данное ПО не может быть модифицировано, загружено или прочитано через какой-либо интерфейс после опломбирования. | |
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень защиты ПО и измерительной информации от преднамеренных и непреднамеренных изменений в соответствии с Р 50.2.077-2014 - высокий.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование параметра |
Значения для модификации счетчика | |||
|
СГМБ-1,6 |
СГМБ-2,5 |
СГМБ-3.2 |
СГМБ-4 | |
|
1 |
2 |
3 |
4 |
5 |
|
Диаметр условного прохода (Ду), мм |
15 |
15 20 |
15 20 |
15 20 |
|
Минимальный объемный расход. Qmin, м3/ч |
0.030 0,040 |
0,040 |
0,040 |
0.040 |
|
Максимальный объемный расход, Qmax, м3/ч |
1,6 |
2,5 |
3,2 |
4.0 |
|
Пределы допускаемой относительной погрешности измерений объема газа, %, в диапазоне объемных расходов: Qmin — Q < 0,2Qmax 0,2Qmax — Q — Qmax |
±2,5 ±1,5 | |||
|
Диапазон измерений температуры газа, °C ’ |
от -30 до +50 | |||
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 | ||||
|
1 Пределы допускаемой абсолютной погрешности при измерении температуры газа, °C |
±0,5 | |||||||
|
Вес импульса, м3/имп* |
0,002; 0,010 | |||||||
|
Диапазон температуры газа, °C |
от -30 до +50 | |||||||
|
Максимальное рабочее избыточное давление газа, f max, кГ1а |
5 | |||||||
|
Потеря давления газа при Qmax, кПа. не более |
1,0 |
0,5 |
0,9 |
0,8 |
1,3 |
1,1 |
2,0 |
1,7 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °C - относительная влажность, %, не более - атмосферное давление. кПа |
от -10 до +50 80 от 84 до 106.7 | |||||||
|
Емкость индикаторного устройства, м3 |
99999,999 | |||||||
|
Цена единицы младшего разряда индикаторного устройства, м3 |
0,001 | |||||||
|
’ Для счетчиков, укомплектованных температурным корректором. Для счетчиков, укомплектованных импульсным выходом. | ||||||||
Таблица 3 - Основные технические характеристики
|
Наименование параметра |
Значения для модификации счетчика | ||||||
|
СГМБ-1,6 |
СГМБ-2,5 |
СГМБ-3,2 |
СГМБ-4 | ||||
|
Диаметр условного прохода (Ду), мм |
15 |
15 |
20 |
15 |
20 |
15 |
20 |
|
Напряжение электропитания от литиевой батареи, В |
3,6 | ||||||
|
Срок службы литиевой батареи, лет, не менее |
12 | ||||||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
110 81 97 |
110 81 97 |
120 81 102 |
110 81 97 |
120 81 102 |
НО 81 97 |
120 81 102 |
|
Присоединительная резьба по ГОСТ 6357-81, дюйм |
’/2 |
/2 |
% |
/2 |
3/4 |
/2 |
3/4 |
|
Масса счетчика, кг, не более |
0,6 | ||||||
|
Степень защиты по ГОСТ 14254-96 |
1Р50 | ||||||
Знак утверждения типа
наносится на самоклеящуюся этикетку на лицевой панели счетчика и на титульном листе руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Счетчик газа малогабаритный бытовой СГМБ* |
1 шт. | |
|
Монтажный комплект* |
1 комплект | |
|
Коробка индивидуальная |
1 шт. | |
|
Руководство по эксплуатации |
СПЭФ.407279.005 РЭ |
1 экз. |
|
Методика поверки* |
СПЭФ.407279.005 МП |
1 экз. на партию |
|
* Модификация счетчика, наличие монтажного комплекта и методики поверки определяются договором на поставку. | ||
Поверка
осуществляется по документу СПЭФ.407279.005 МП «Счетчики газа малогабаритные бытовые СГМБ. Методика поверки» с изменением №1, утвержденному ЗАО КИП «МЦЭ» 16.02.2018 г.
Основные средства поверки:
рабочий эталон объемного расхода газа 1-го разряда по ГОСТ Р 8.618-2014 (установка поверочная для счетчиков газа УПКСГ-10, регистрационный номер в Федеральном информационном фонде 61521-15, с диапазоном задания объемного расхода при поверке счетчиков газа от 0,003 до 16 м7ч и пределами допускаемой погрешности измерений объема газа ±0,5 %).
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельства о поверке и/или в руководство по эксплуатации и на пломбы, как показано на рисунке 2.
Сведения о методах измерений
приведены в эксплуатационном документе.
Нормативные документы
ГОСТ Р 8.618-2014 ГСИ. Государственная поверочная схема для средств измерений объемного и массового расходов газа
СПЭФ.407279.005 ТУ Счетчики газа малогабаритные бытовые СГМБ. Технические условия
