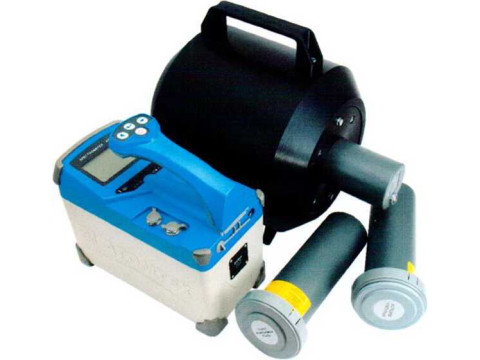

Спектрометры МКС-АТ6102

Модификация

Назначение

МКС-АТ6102

Измерение энергетического распределения гамма-излучения

Измерение мощности дозы гамма-излучения

Поиск источников гамма-излучения

Идентификация гамма-излучающих радионуклидов

Измерение мощности дозы нейтронного излучения

Поиск источников нейтронного излучения

Измерение плотности потока альфа-частиц с загрязненной поверхности

Измерение плотности потока бета-частиц с загрязненной поверхности

МКС-АТ6102А,

МКС-АТ6102В

Измерение энергетического распределения гамма-излучения

Измерение мощности дозы гамма-излучения

Поиск источников гамма-излучения

Измерение мощности дозы нейтронного излучения

Идентификация гамма-излучающих радионуклидов

Измерение плотности потока альфа-частиц с загрязненной поверхности

Измерение плотности потока бета-частиц с загрязненной поверхности

Модификация спектрометра

Наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

МКС-АТ6102

AT6102XN

AT6102XS

1.26XN

1.26XS

1.bXY

с567594с

а494е890

CRC32

МКС-АТ6102А

AT6102AN

AT6102AS

1.26AN

1.26AS

1.6AY

8efe020e е52а6е7с

CRC32

МКС-АТ6102В

AT6102BN

AT6102BS

1.26BN

1.26BS

1.bBY

0b930bff 394db034

CRC32

Примечания:

1) Значения символов номера версии по порядку:

- 1 - номер версии; b - номер подверсии (от 0 до 99);

- символы X, А, В - модификация спектрометра;

- Y - версия библиотеки радионуклидов (N, S).

2) Цифровой идентификатор приведен только для представленных версий ПО, в зависимости от модификации спектрометра и версии библиотеки.

3) Текущий номер версии и цифровой идентификатор ПО вносят в раздел «Свидетельство о приёмке» РЭ и в протокол поверки.

Характеристика

Значение

Диапазон энергий регистрируемого гамма-излучения, в которых измеряется энергетическое распределение

от 20 до 3000 кэВ

Число каналов для измерения энергетического распределения гамма-излучения

от 0 до 1023

Пределы допускаемой основной относительной погрешности характеристики преобразования при измерении энергетического распределения гамма-излучения

±1 %

Относительное энергетическое разрешение спектрометров для гамма-излучения радионуклида 137Cs с энергией 662 кэВ, не более:

- для МКС-АТ6102, МКС-АТ6102А

8,0 %

- для МКС-АТ6102В

8,5 %

Эффективность регистрации спектрометров для энергии гамма-излучения 662 кэВ радионуклида 137Cs источника гамма-излучения типа

ОСГИ-3, не менее:

- для МКС-АТ6102, МКС-АТ6102А

- для МКС-АТ6102В

1,68 %

2,16%

Максимальная входная статистическая загрузка спектрометров при измерении энергетического распределения гамма-излучения, не менее:

1,5-105с1

Диапазон измерений мощности дозы гамма-излучения:

- с детектором Nal(TI) для МКС-АТ6102, МКС-АТ6102А

- с детектором Nal(TI) для МКС-АТ6102В

от 0,03 до 300 мкЗв/ч

от 0,03 до 150 мкЗв/ч

- со счетчиком Гейгера-Мюллера

Пределы допускаемой основной относительной погрешности при измерении мощности дозы гамма-излучения

от 10 мкЗв/ч до 100 мЗв/ч

±20 %

Энергетическая зависимость спектрометров при измерении мощности дозы гамма-излучения:

- с детектором Nal(TI) в диапазоне от 50 до 3000 кэВ

±20 %

- со счетчиком Гейгера-Мюллера в диапазоне от 60 до 3000 кэВ

±25 %

Чувствительность спектрометров к гамма-излучению, (имп/с)/(мкЗв/ч), не менее, для радионуклида:

137Cs

241Am

60Со

МКС-АТ6102, МКС-АТ6102А 800 6000

400

МКС-АТ6102В

1500

9500

800

Обнаружение источника гамма-излучения с радионуклидом 137Cs спектрометрами в режиме поиска за время не более 2 с:

- активность источника с 137Cs, кБк

- расстояние от источника до поверхности блока детектирования, см

80 ± 10

30,0 ± 0,5

Диапазон измерений плотности потока альфа-частиц радионуклида 239Ри спектрометров с БДПА-01

ЖЖ от 0,5 до 105 мин^смА

Пределы допускаемой основной относительной погрешности измеоений плотности потока альсЬа-частии

f М J +20 %

-ч»-----

Характеристика

Значение

Диапазон измерений плотности потока бета-частиц спектрометров с БДПБ-01

от 3 до 5-Ю5 мин’1-см'2

Пределы допускаемой основной относительной погрешности при измерении плотности потока бета-частиц

±20 %

Чувствительность спектрометров с БДПБ-01 к бета-излу-чению радионуклидов с граничной энергией в диапазоне от 155 до 3540 кэВ по отношению к чувствительности к бета-излучению радионуклида 90Sr + 90Y (относительная чувствительность)

Радионуклид

Ергпах, кэВ

БДПБ-01

14С

156

0,40 ± 0,20

147Рт

225

0,65 ± 0,20

6°СО

318

0,90 ± 0,27

204Т1

763

1,25 ±0,37

90Sr+90y

546 (“Sr)

2274 (9°Y)

1,00

106Ru+10€Rh

39,4 (106Ru)

3540 (106Rh)

1,20 ±0,36

Диапазон измерений мощности дозы нейтронного излучения спектрометров с БДКН-03

от 0,1 мкЗв/ч до 10 мЗв/ч

Пределы допускаемой основной относительной погрешности при измерении мощности дозы нейтронного излучения

±20 %

Диапазон энергий нейтронного излучения, регистрируемого спектрометрами с БДКН-03

от 0,025 эВ до 14 МэВ

Чувствительность спектрометра МКС-АТ6102 к прямому нейтронному излучению плутоний-бериллиевого источника, не менее

0,28 (имп/с) /[нейтр./(с см2)]

Чувствительность спектрометра МКС-АТ6102 к прямому нейтронному излучению источника 252Cf, не менее

0,5 (имп/с) /[нейтр./(с см2)]

Скорость счёта импульсов фонового нейтронного излучения спектрометра МКС-АТ6102

от 0,010 до 0,050 с1

Значения относительных коэффициентов чувствительности спектрометров с БДКН-03 для типовых источни-ков нейтронного излучения при измерении мощности дозы

Источник нейтронов с энергией Ен

Относительный коэффициент чувствительности

Тепловые, Ен = 0,025 эВ

0,225 ± 0,045

Cf-252, Ен = 2,13 МэВ

0,810 ±0,080

Pu - а - Be, Ен = 4,16 МэВ

1,0

Обнаружение в режиме поиска плутоний-бериллиевого источника нейтронного излучения спектрометром МКС-АТ6102 за время не более 5 с и вероятностью 0,9 при доверительной вероятности 0,95

Поток нейтронов из источника в телесный угол 4 и ср, нейтр. с1

Расстояние от источника до нижней поверхности корпуса спектрометра, см

(5,00 ± 1,25) 104

22,0 ±0,2

Обнаружение в режиме поиска нейтронного источника 252Cf спектрометром МКС-АТ6102 с вероятностью 0,9 при доверительной вероятности 0,95 с выходом нейтронов не более 1,8-Ю4 нейтр.с1

Время обнаружения, не более

Расстояние до источника

5 с

0,2 м

Срабатывание сигнализации при обнаружении источников нейтронного излучения спектрометром МКС-АТ6102 в режиме поиска:

- скорость счёта фона, не более

0,050 с-1

- частота ложных срабатываний в течение 1 ч работы, не более

1 и

Характеристика

Значение

Время установления рабочего режима спектрометров, не более

1 мин

Время непрерывной работы спектрометров при автономном питании от аккумуляторов в нормальных условиях эксплуатации:

- для МКС-АТ6102, не менее

18ч

- для МКС-АТ6102А, МКС-АТ6102В, не менее

25 ч

При работе с БДПА-01, БДПБ-01, БДКН-03:

- для МКС-АТ6102, не менее

15ч

- для МКС-АТ6102А, МКС-АТ6102В, не менее

17ч

Нестабильность характеристики преобразования за время непрерывной работы, не более

±1%

Нестабильность показаний спектрометров за время непрерывной работы при измерении мощности дозы гамма-излучения, плотности потока альфа- и бета-частиц, мощности дозы и скорости счета импульсов нейтронного излучения, не более

5 %

Спектрометры устойчивы к воздействию:

- температуры окружающего воздуха

от минус 20 °C до плюс 50 °C

- атмосферного давления в диапазоне

от 84 до 106,7 кПа

- относительной влажности воздуха при температуре 35 °C и более низких температурах без конденсации влаги

до 95 %

- синусоидальных вибраций с параметрами

- диапазон частот

от 10 до 35 Гц

- смещение для частоты перехода

0,35 мм

- одиночных механических ударов с параметрами

- длительность действия ударного импульса

16 мс

- пиковое ускорение

50 м/с2

- постоянного магнитного поля и переменного магнитного поля сетевой частоты напряженностью

до 400 А/м

Габаритные размеры, не более:

- спектрометр МКС-АТ6102

230 х 115 х 212 мм

- спектрометр МКС-АТ6102А

230 х 115 х 177 мм

- спектрометр МКС-АТ6102В

230 х 115 х 177 мм

- БДПА-01

0 87 х 205 мм

- БДПБ-01

0 87 х 205 мм

- БДКН-03

314 х 220 х 263 мм

Масса, не более:

- спектрометр МКС-АТ6102

2,5 кг

- спектрометр МКС-АТ6102А

1,9 кг

- спектрометр МКС-АТ6102В

2,15 кг

- БДПА-01

0,55 кг

- БДПБ-01

0,65 кг     X

- БДКН-03

8,0 кг

Наименование, тип

Количество

Примечание

Спектрометр МКС-АТ6102

1 Спектрометр МКС-АТ6102

1

2 Комплект блоков детектирования АТ6102

1

Поставляется по заказу полностью или отдельные его части.

Содержит блоки детектирования БДПА-01, БДПБ-01 и БДКН-03

3 Комплект программного обеспечения АТ6102

1

Содержит программное обеспечение «SpectEx» и программное обеспечение «GARM»

4 Комплект принадлежностей

1

Поставляется по заказу полностью или отдельные его части.

5 Методика поверки МРБ МП.1892-2019

1

6 Руководство по эксплуатации

1

Наименование, тип

Количество

Примечание

Спектрометр МКС-АТ6102А

1 Спектрометр МКС-АТ6102А

1

2 Комплект блоков детектирования АТ6102

1

Поставляется по заказу полностью или отдельные его части.

Содержит блоки детектирования БДПА-01, БДПБ-01 и БДКН-03

3 Комплект программного обеспечения АТ6102

1

Содержит программное обеспечение «SpectEx» и программное обеспечение «GARM»

4 Комплект принадлежностей

1

Поставляется по заказу полностью или отдельные его части.

5 Методика поверки МРБ МП. 1892-2019

1

6 Руководство по эксплуатации

1

Наименование, тип

Количество

Примечание

Спектрометр МКС-АТ6102В

1 Спектрометр МКС-АТ6102В

1

2 Комплект блоков детектирования АТ6102

1

Поставляется по заказу полностью или отдельные его части.

Содержит блоки детектирования БДПА-01, БДПБ-01 и БДКН-03

3 Комплект программного обеспечения АТ6102

1

Содержит программное обеспечение «SpectEx» и программное обеспечение «GARM»

4 Комплект принадлежностей

1

Поставляется по заказу полностью или отдельные его части.

5 Методика поверки МРБ МП. 1892-2019

1

6 Руководство по эксплуатации

1
