Хромато-масс-спектрометры времяпролетные серии Pegasus

Назначение

Хромато-масс-спектрометры времяпролетные серии Pegasus (далее -хромато-масс-спектрометры) предназначены для качественного и количественного химического анализа смесей органических соединений.

Область применения - в химической, нефтехимической, пищевой, фармацевтической промышленности, санитарного и экологического контроля.

Описание

Хромато-масс-спектрометры выпускают в следующих модификациях:

- времяпролетные хромато-масс-спектрометры с возможностью двумерной газовой хроматографии Pegasus 4D;

- времяпролетные хромато-масс-спектрометры Pegasus ВТ;

- времяпролетные хромато-масс-спектрометры с возможностью двумерной газовой хроматографии Pegasus ВТ 4D;

- времяпролетные хромато-масс-спектрометры высокого разрешения Pegasus GC-HRT;

- времяпролетные хромато-масс-спектрометры высокого разрешения с возможностью двумерной газовой хроматографии Pegasus GC-HRT 4D

Принцип действия хромато-масс-спектрометров заключается в ионизации компонентов пробы, последующем их разделении и детектировании по отношению массы к заряду (m/z).

Конструктивно хромато-масс-спектрометры состоят из устройства, предназначенного для автоматического ввода пробы, газового хроматографа, времяпролетного масс-спектрометра и программного обеспечения ChromaTOF, предназначенного для управления прибором, регистрации и обработки данных.

Компоненты анализируемой смеси предварительно разделяются на хроматографической колонке и попадают в источник ионов масс-спектрометра. Ионы, образовавшиеся в источнике ионов, выталкиваются из него посредством приложенного электрического импульса к выталкивающему электроду.

Разность электрических потенциалов между выталкивающим электродом и сеткой ускоряющего электрода создает электрическую силу, которая ускоряет заряженные ионы. Все ионы ускоряются почти одновременно и покидают источник ионов с одинаковой кинетической энергией. Фокусирующая оптика и рефлектрон перенаправляют ионы к детектору.

Для детектирования ионов используется микроканальный электронный умножитель пластинчатого типа. Так как ионы имеют почти одинаковую кинетическую энергию, их скорости зависят только от их отношений массы к заряду (m/z). Ионы, ударяясь о внутреннюю поверхность каналов умножителя, выбивают несколько электронов с поверхности каналов за счет эффекта ионноэлектронной эмиссии. В результате образуются вторичные электроны, которые ускоряются под действием электрического поля, приложенного перпендикулярно обеим поверхностям пластины. За счет электронно-электронной эмиссии каждый ускоренный вторичный электрон имеет достаточно энергии для выбивания нескольких электронов при столкновении с поверхностью стенок канала. Этот процесс повторяется многократно, создавая лавину электронов. Таким образом, сигнал от одного иона усиливается, что позволяет детектировать даже низкие значения ионного тока.

Хромато-масс-спектрометры используются в сочетании с газовым хроматографом.

Программное обеспечение ChromaTOF позволяет проводить самотестирование всех систем хромато-масс-спектрометров, устанавливать параметры процесса измерений, проводить полный контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать и сохранять полученные результаты, передавать результаты измерений на другие электронные носители или на принтер.

Программное обеспечение включает библиотеки масс-спектров широкого ряда известных молекул и заряженных частиц.

Идентификационные данные программного обеспечения (ПО) представлены в таблице 1.

Таблиц 1 - Идентификационные данные программного обеспечения

Внешний вид хромато-масс-спектрометров представлен на рисунках 1-5.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

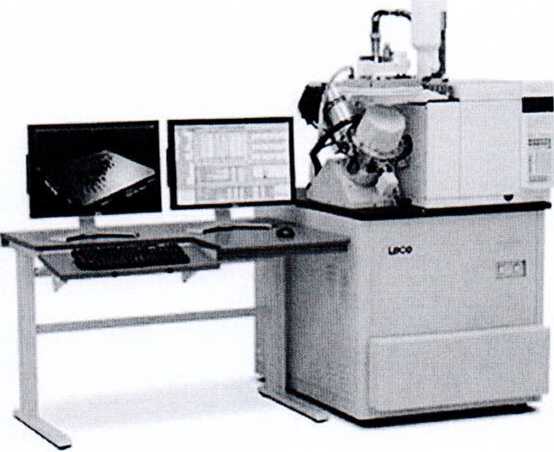

Рис.1. Pegasus GC-HRT

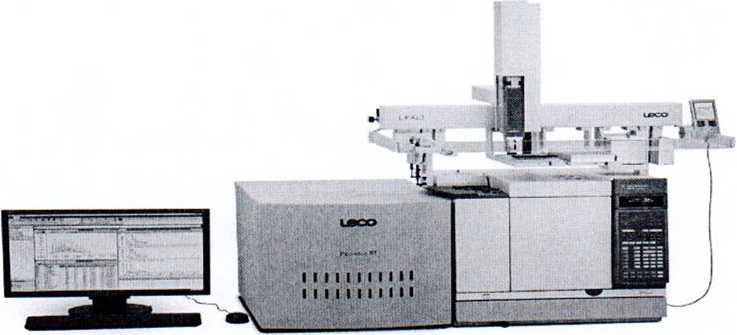

Рис.2. Pegasus ВТ

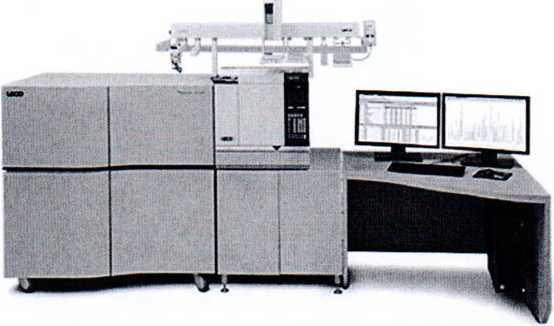

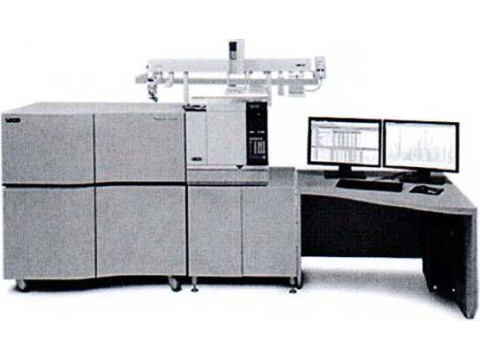

Рис.З. Pegasus GC-HRT 4D

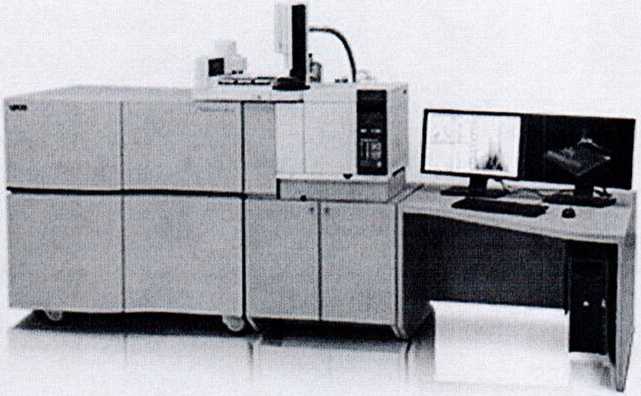

Рис.4. Pegasus ВТ 4D

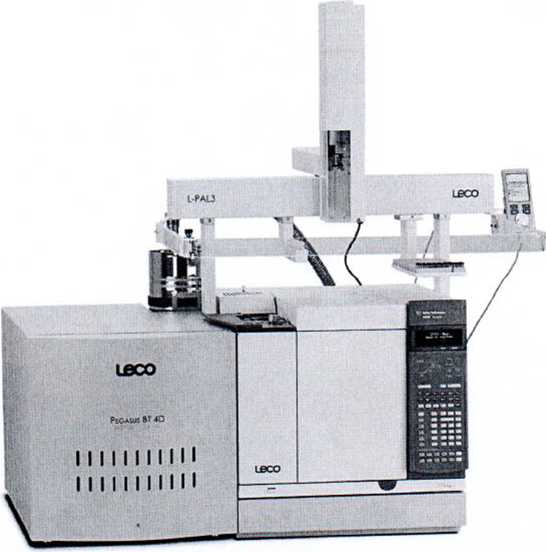

Рис.5. Pegasus 4D

Рисунки 1-5 - Внешний вид хромато-масс-спектрометров

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики хромато-масс-спектрометров приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации фирмы-изготовителя.

Комплектность

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Техническая документация фирмы «LECO Corporation», Соединенные Шта-

МРБ МП.

-2021 «Хромато-масс-спектрометры времяпролетные се-

рии Pegasus».

Заключение

Хромато-масс-спектрометры времяпролетные серии Pegasus соответствуют технической документации фирмы «LECO Corporation», Соединенные Штаты.

Хромато-масс-спектрометры соответствуют требованиям Технического регламента Таможенного Союза «О безопасности низковольтного оборудования» ТР ТС 004/2011 и Технического регламента Таможенного Союза «Электромагнитная совместимость технических средств» ТР ТС 020/2011 (декларация о соответствии ЕАЭС № RU Д-US.БН01 .В.01882/19 от 28.06.2019.)

Межповерочный интервал - не более 12 месяцев.

Межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 12 месяцев.
