Приборы комбинированные "Белрад-04-01"

Номер в ГРСИ РФ:	РБ 03 17 0311 11
Раздел:	Средства измерений ионизирующих излучений [17]
Производитель / заявитель:	ЧУП "Институт радиационной безопасности "БЕЛРАД", г. Минск

Скачать

	Описание типа РБ 03 17 0311 11 [2012-03-29] rb-03-17-0311-11_2012-03-29.pdf	Скачать
	Описание типа РБ 03 17 0311 11 [2011-01-01] rb-03-17-0311-11_2011-01-01.pdf	Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Приборы комбинированные "Белрад-04-01" (далее по тексту - приборы) предназначены для контроля радиационной обстановки на местности, в жилых и рабочих помещениях путем из

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 17 0311 11
Наименование	Приборы комбинированные "Белрад-04-01"
Год регистрации	2011
Номер сертификата	7069
Дата регистрации	2011-04-28
Срок действия	2016-04-28
Получатель сертификата	ЧУП "Институт радиационной безопасности "БЕЛРАД", г. Минск, Республика Беларусь (BY)

Производитель / Заявитель

ЧУП "Институт радиационной безопасности "БЕЛРАД"

Адрес: 2-й Марусинский пер., 27, г. Минск, 220053

Контакты: (375-17)289-03-84 / 289-03-87 / belrad@tut.by

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП. 678-2011

Поверители

Скачать

	Описание типа РБ 03 17 0311 11 [2012-03-29] rb-03-17-0311-11_2012-03-29.pdf	Скачать
	Описание типа РБ 03 17 0311 11 [2011-01-01] rb-03-17-0311-11_2011-01-01.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

мерения мощности амбиентной эквивалентной дозы Я(10) фотонного излучения, и обнаружения плотности загрязнения поверхности бета-активными веществами.

Область применения - контроль радиационной обстановки в жилых и рабочих помещениях, радиометрических лабораториях лечебных учреждений, промышленных предприятий, атомных электростанций.

Описание

Принцип работы приборов основан на использовании газоразрядных счетчиков СБМ-20. На аноды газоразрядного счетчика преобразователь напряжения подает через токоограничивающие R-C цепочки напряжение 400 В. При попадании в рабочий объем счетчика ионизирующих частиц происходит ионизация газовой среды. Под действием напряжения положительные ионы движутся к катоду, а отрицательно заряженные ионы — к аноду. Возникающий при этом импульс электрического тока поступает на счетчик импульсов. Количество подсчитанных импульсов выводится на жидкокристаллическое табло. Частота следования импульсов пропорциональна измеряемой величине.

Прибор работает в трех режимах работы:

- в режиме "ПОИСК" (переключатель работы в положении "Т") прибор служит для грубой оценки радиационной обстановки по частоте следования звуковых сигналов. В этом режиме прибор ведет счет импульсов и подает короткий звуковой сигнал через каждые десять импульсов;

- в режиме измерения мощности эквивалентной дозы (переключатель работы в положении "МД") прибор осуществляет в течение 20 с подсчет импульсов от счетчика. По окончанию счета, время которого определяется внутренним таймером прибора, на цифровом табло высвечивается число, соответствующее мощности эквивалентной дозы гамма-излучения в мкЗв/ч;

- в режиме измерения плотности потока бета-частиц с загрязненных поверхностейнеобхо-димо проведение двух измерений исследуемой поверхности: с закрытой и открытой^^^^юыш-кой прибора. Время измерения в обоих случаях задается внутренним таймером вн|уп5и

Конструкция прибора включает следующие основные элементы: блок детекторов, состоящий из четырех газоразрядных счетчиков; электронно-измерительное устройство, включающее счетчик импульсов и таймер; устройство регистрации и индикации измеряемой величины (жидкокристаллический индикатор); источник питания; источник высокого напряжения.

В верхней части прибора на передней панели расположены органы управления и индикации, крышка отсека питания. К обратной нижней части корпуса крепится поворотная задняя крышка, являющаяся экранирующим фильтром. Под крышкой-фильтром располагаются газоразрядные счетчики. Между счетчиками и поворотной задней крышкой установлена тонкая пленочная прокладка.

Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении к описанию типа.

Общий вид прибора представлен на рисунке 1.

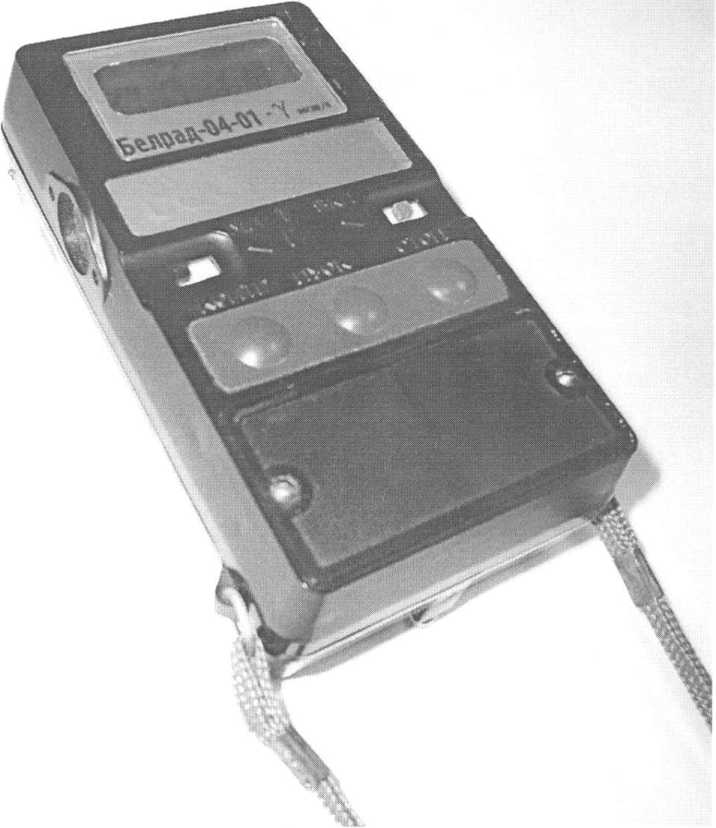

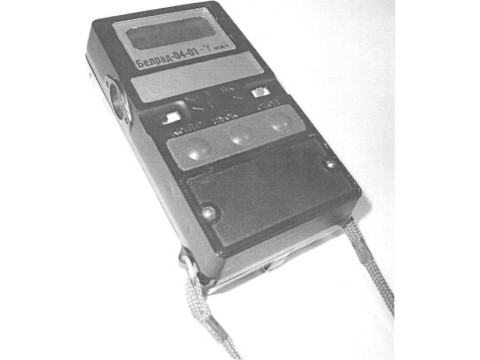

Рисунок 1 - Прибор комбинированный "Белрад-04-01"

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики прибора представлены в таблице 1. Таблица 1

Наименование характеристики	Значение
• Диапазон измерения МЭД фотонного излучения /7(10), мкЗв/ч	от 0,10 до 99,99
Пределы допускаемой основной относительной погрешности измерения МЭД фотонного излучения по 137Cs, %:	±30
Пределы допускаемой дополнительной относительной погрешности измерения МЭД фотонного излучения по 137Cs, %:
- при изменении температуры окружающего воздуха от нормальной до минус 5 °C и от нормальной до плюс 40 °C;	±30
- при относительной влажности окружающего воздуха 95 % при температуре плюс 35 °C;	±20
- при изменении напряжения питания от номинального значения до крайних значений напряжения питания;	±20
- при воздействии магнитного поля напряженностью 400 А/м;	±20
- при воздействии радиочастотных электромагнитных полей напряженностью 2 В/м	±20
Диапазон регистрируемых энергий фотонного излучения, МэВ	от 0,06 до 1,25
Энергетическая зависимость показаний МЭД фотонного излучения относительно энергии 0,662 МэВ (137Cs), %	±25
Напряжение питание приборов, В	9,0±2
Ток потребления (при естественном радиационном фоне до 0,2 мкЗв/ч), мА, не более	4
Габаритные размеры, мм, не более	45x82x133
Масса, кг, не более	0,35
