Толщиномеры ультразвуковые серии GAGE: T-GAGE VI, T-GAGE VI DL, T-GAGE VI+, T-GAGE VI ММ, CT-GAGE, CT-GAGE DL, CT-GAGE DL+ (далее-толщиномеры) предназначены для измерения толщины стенок сосудов под давлением, труб трубопроводов, листов и других металлоконструкций при одностороннем доступе к ним.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 20 2564 11
Наименование	Толщиномеры ультразвуковые серии GAGE
Год регистрации	2011
Номер сертификата	7079
Дата регистрации	2011-04-28
Срок действия	2016-04-28
Получатель сертификата	фирма "SONATEST PLС", Великобритания (GB)

Производитель / Заявитель

фирма "SONATEST PLС"

Адрес: Dickens Road, Old Wolverton, Milton Keynes, MK 12 5 QQ

Контакты: +44(0)-1908-31-63-45 / +44(0)-1908-32-13-23

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится в соответствии с ГОСТ 8.495

Поверители

Скачать

	Описание типа РБ 03 20 2564 11 [2011-01-01] rb-03-20-2564-11_2011-01-01.pdf	Скачать
	Описание типа РБ 03 20 2564 11 [2011-09-20] rb-03-20-2564-11_2011-09-20.pdf	Скачать

Описание типа

Назначение Описание ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, транспорт, машиностроительная, авиационная и автомобильная промышленность.

Описание

Конструктивно толщиномеры состоят из электронного блока и комплекта сменных преобразователей.

Принцип действия толщиномеров основан на ультразвуковом методе неразрушающего контроля, позволяющем измерять толщину различных объектов при одностороннем доступе.

Определение толщины контролируемого объекта производится по измерению времени распространения ультразвукового импульса в объекте от поверхности ввода ультразвуковых колебаний до донной поверхности и обратно. Ультразвуковая волна проходит через измеряемый объект и отражается от его нижней грани. Принятый ультразвуковой импульс преобразуется пьезоэлектрическим преобразователем в электрический сигнал и обрабатывается в электронном блоке. Электронный блок, используя предварительно введенные данные известной скорости ультразвука, индицирует показания измеряемой толщины в дюймах или миллиметрах. Управление всеми параметрами и обработка информации осуществляется микропроцессором с панели электронного блока толщиномера.

. Г

Пли

Серии толщиномеров отличаются друг от друга наличием световой и звуковой индикации допускового контроля, возможностью проводить допусковый контроль в соответствии с предварительно установленными критериями браковки, наличием блока памяти и возможностью осуществлять передачу текущих значений на ПЭВМ или принтер через последовательный порт RS232.

Модификация T-GAGE IV ММ позволяет дополнительно измерять толщину объектов через слой покрытия (должна комплектоваться высокодемпфированными преобразователями).

Модификация T-GAGE IV+ имеет возможность проводить измерения в дифференциальном режиме (отклонение толщины от некоторого предварительного заданного значения.

Модификации CT-GAGE, CT-GAGE DL, CT-GAGE DL+ измеряют не только толщину основного материала, но и покрытия.

Место нанесения знака поверки приведено в приложении А настоящего описания типа.

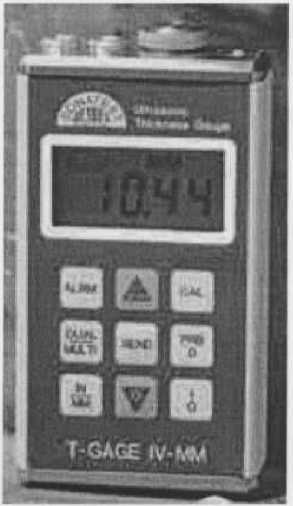

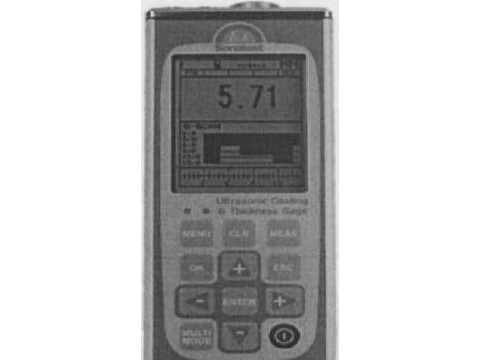

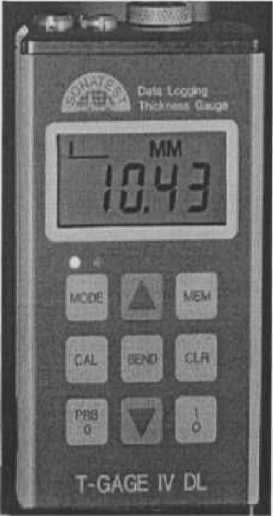

Внешний вид толщиномеров приведен на рисунке I.

CT-Gagc

Рисунок!. Внешний вид толщиномеров

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики толщиномеров приведены в таблице 1.

Таблица 1

Наименование характеристики	Значение характеристики
Наименование характеристики	T-GAGE IV (T-GAGE IV +, T-GAGE IV DL, T-GAGE IV ММ)	CT-GAGE (CT-GAGE DL, CT-GAGE DL±)
Диапазон измерений толщины (по стали), мм	от 1 до 200	от 0,6 до 200
Пределы допускаемой основной абсолютной погрешности измерений толщины (по стали), мм	±0,1	±(O,O3±O,OOO5d)
Диапазон измерений толщины покрытий, мм	-	от 0,01 до 2,54
Пределы допускаемой основной абсолютной погрешности измерения толщины покрытий, мм	—	±(0,006 ± 0,005d)
Цена единицы младшего разряда, мм	0,01	0,01
Рабочий диапазон скоростей ультразвука, м/с	От 1250 до 10000	От 1250 до 13995
Пределы допускаемой дополнительной погрешности при измерении объектов с шероховатостью рабочих поверхностей Rz 160 со стороны ввода ультразвука, мм	±0,2	не нормируется
Пределы допускаемой дополнительной погрешности при измерении объектов с шероховатостью рабочих поверхностей Rz 320 со стороны, противоположной вводу ультразвука, мм	±0,2	не нормируется
Минимальный радиус кривизны объекта измерений, мм	10	не нормируется
Рабочий диапазон температур	от минус 20 °C до плюс 50 °C	от минус 10 °C до плюс 60 °C
Габаритные размеры, мм, не более	63,5x120,7x31,8 63,5x114,3x31,5 (T-GAGE IV ММ)	63,5x165x31,5
Масса (с элементами питания), г, не более	285	385
Питание толщиномеров	Два элемента питания типа АА 1,5 В щелочные или два 1,2 В никель-кадмиевые аккумуляторы	Три элемента питания типа АА 1,5 В щелочные или три 1,2 В никель-кадмиевые аккумуляторы
