Толщиномеры Константа МК3, Константа МК4
| Номер в ГРСИ РФ: | РБ 03 20 5053 13 |
|---|---|
| Раздел: | Средства неразрушающего контроля [20] |
| Категория: | Толщиномеры |
| Производитель / заявитель: | ООО "КОНСТАНТА", г. Санкт-Петербург |
|
Описание типа РБ 03 20 5053 13 [2013-04-19]
rb-03-20-5053-13_2013-04-19.pdf
|
Скачать |
Толщиномеры Константа МКЗ, Константа МК4 (далее толщиномеры) предназначены для измерений толщины:
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 20 5053 13 |
| Наименование | Толщиномеры Константа МК3, Константа МК4 |
| Год регистрации | 2013 |
| Номер сертификата | 8305 |
| Дата регистрации | 2013-01-29 |
| Срок действия | 2016-04-29 |
| Получатель сертификата | ЗАО "КОНСТАНТА", г. Санкт-Петербург, Россия (RU) |
Производитель / Заявитель
ЗАО "Константа"
Адрес: 198095, г. Санкт-Петербург, а/я 89
Контакты: (812)252-94-78
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП 2512-0009-2010. |
| Признание поверки | Первичная при выпуске из производства: ЗАО "КОНСТАНТА" (аттестат аккредитации - № РОСС RU.0001.310036, шифр поверительного клейма - ГДМ)(НТК №01-13). |
Поверители
Скачать
|
Описание типа РБ 03 20 5053 13 [2013-04-19]
rb-03-20-5053-13_2013-04-19.pdf
|
Скачать |
Описание типа
Назначение
Толщиномеры Константа МКЗ, Константа МК4 (далее толщиномеры) предназначены для измерений толщины:
- неферромагнитных покрытий на ферромагнитных основаниях;
- диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях.
Описание
Работа толщиномеров основана на индукционном и вихретоковом принципах получения первичной информации.
Толщиномер состоит из блока обработки информации и преобразователя.
На верхней крышке корпуса блока обработки информации расположены клавиатура и дисплей, а на торцевой поверхности - разъем для подключения преобразователя. Обработку результатов выполняет встроенный микроконтроллер с аналого-цифровыми
преобразователями. Результаты измерений отображаются на дисплее.

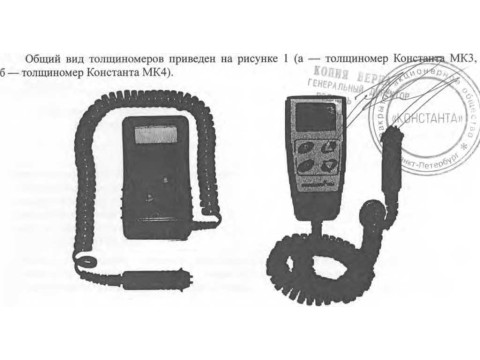

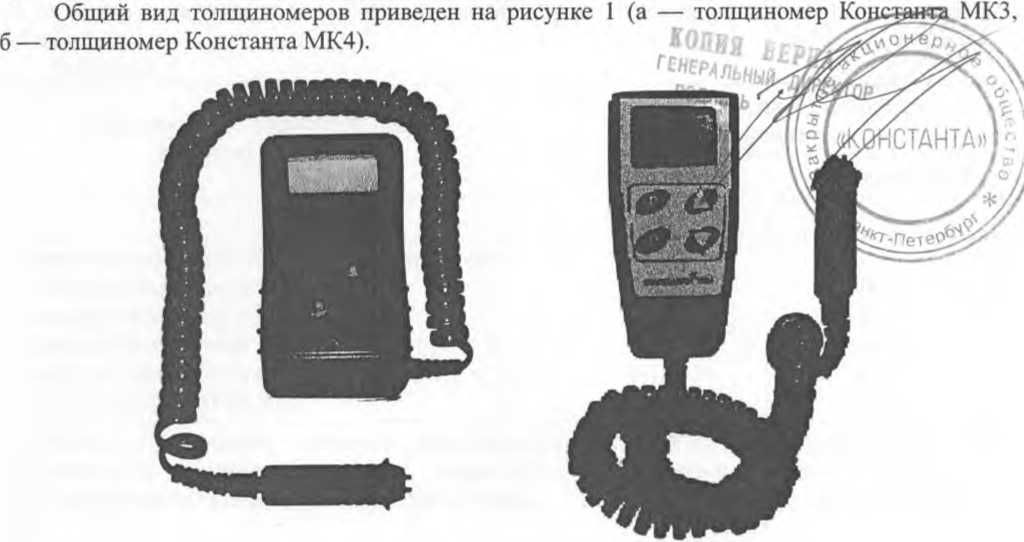

Рисунок 1
б
Измерение толщины покрытий выполняется с помощью преобразователей:
ИД1, ИД2. ИДЗ - неферромагнитных покрытий на ферромагнитных основаниях;
ПД1 - диэлектрических покрытий на электропроводящих неферромагнитных основаниях;
ПД2 - диэлектрических покрытий на электропроводящих ферро- и неферромагнитных основаниях (для Константа МК4).
Толщиномеры Константа МКЗ, Константа МК4 отличаются дизайном и напряжением питания.
Толщиномеры могут быть укомплектованы любым из преобразователей по требованию заказчика. Также в комплект поставки входит встроенное программное обеспечение «V.07.X» (для Константа МКЗ) и «V.2.X» (для Константа МК4), где X — номер версии программного обеспечения.
Всего листов 4
Программное обеспечение
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица _____________________________________________________________________
|
Толщиномер |
Наименование программного обеспечения |
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
Константа МКЗ |
V |
07 |
1 |
- |
- |
|
Константа МК4 |
V |
2 |
12.1 |
|
Защита программного обеспечения от преднамеренных ил^едетреднам^енцых изменений соответствует уровню «А» по МИ 3290-2010. [/ Метрологические и технические характеристики \\^\ 7 " / Основные метрологические и технические характеристики толщинэдеров приведСны/в таблице 2. xz Таблица 2 | ||
|
Наименование характеристики и единицы измерения |
Значение характеристики для толщиномеров: | |
|
Константа МКЗ |
Константа МК4 | |
|
1 |
2 |
3 |
|
1. Диапазон измерений толщины покрытий, мм: - для преобразователя ИД1; - для преобразователя ИД2; - для преобразователя ИДЗ; - для преобразователя ПД1; - для преобразователя ПД2 |
0-0,3 0-1,5 0-5,0 0-1,5 |
0-0,3 0-1,5 0-5,0 0-1,5 0-12,0 |
|
2. Пределы допускаемой основной абсолютной погрешности измерений толщины покрытий при шероховатости основания Ra<(l,0±0,l) мкм, мм |
±(0,03h+0,002), где h — измеряемая величина, мм |
±(0,03h+0,002), где h — измеряемая величина, мм |
|
3. Пределы допускаемой дополнительной абсолютной погрешности измерений толщины покрытий при изменении температуры, мм: - для толщиномера Константа МКЗ от 0 °C до плюс 15 °C и от плюс 25 °C до плюс 40 °C; - для толщиномера Константа МК4 от минус 10 °C до плюс 15 °C и от плюс 25 °C до плюс 40 °C |
±(0,03h+0,002), где h — измеряемая величина, мм |
±(0,03h+0,002), где h — измеряемая величина, мм |
|
4. Напряжение питания: Константа МКЗ от сухого Ейемента типа N, В; ■^..толщиномера Константа МК4 от двух ■аккумуляторов типа ААА, В |
1,5±0,15 |
2х(1,5±0,15) |
|
5. Масса, кг, не более: - блока обработки информации; - преобразователей |
0,10 0,05 |
0,12 0,05 |
|
6. Габаритные размеры, мм, не более: - блока обработки информации; - преобразователей: ИД1 ИД2 идз ПД1 ПД2 |
95x55x25 ' 010x35 020x60 015x40 020x60 |
100x50x30 010x35 020x60 015x40 020x60 020x60 |
|
7. Условия эксплуатации: диапазон температуры окружающего воздуха, °C; - относительная влажность воздуха при температуре плюс 30 °C, % |
от 0 до плюс 40 до 95 |
от минус 10 до плюс 40 до 95 |
|
8. Средний срок службы, лет, не менее |
10 | |
При нормировании метрологических характеристик учтено влияние программного
обеспечения.
Знак утверждения типа
1^8бткиийфо] по экспл^
«КОНСТДНТЬ
[ИИ ;ии
Знак утверждения типа наносится на лицевую панель блока Ля методом металлографии, а также на титульный лист руковмс] типографским способом. al
Комплектность
Комплектность толщиномеров представлена в таблице 3.
Таблица 3__________________________________________
|
Наименование изделия |
Количество, шт. |
|
1. Толщиномер Константа МКЗ или Константа МК4 в составе: 1.1. Блок обработки информации 1.2. Преобразователь* ИД1 ИД2 идз ПД1 ПД2 |
1 1 |
|
2. Комплект мер толщины покрытий |
1 |
|
3. Образец ферромагнитного основания диаметром не менее 30 мм, толщиной не менее 6 мм, шероховатостью рабочей поверхности Ra не более (1,0±0,1) мкм* |
1 |
|
4. Образец неферромагнитного основания диаметром не менее 30 мм, толщиной не менее 6 мм, шероховатостью рабочей поверхности Ra не более (1,0±0,1) мкм* |
1 |
|
5. Устройство зарядное** |
1 |
|
6. Отвертка для открывания батарейного отсека*** |
1 |
|
-7. Футляр |
1 |
|
1 | |
|
: |
1 |
* - толщиномер может быть укомплектован любым из преобразователей и из образцов оснований по требованию заказчика, для преобразователя ПД2 в качестве дополнительной опции поставляется основание диаметром не менее 100 мм, толщиной не менее 10 мм;
** - устройство зарядное входит в комплект поставки только для толщиномера Константа МК4;
*** - отвертка для открывания батарейного отсека входит в комплект поставки только для толщиномера Константа МКЗ. , „
Поверка осуществляется по документу «Толщиномеры Константа МКЗ и Константа МК4. Методика поверки. МП 2512-0009-2010», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в декабре 2010 г.
Основные средства поверки: меры толщины покрытий ELCOMETER 990 (Госреестр № 37535-08) и меры толщины покрытий типа НТП на МО, ИТП (Госреестр № 34825-07).
Сведения о методах измерений
Методика измерений содержится в руководствах по эксплуатации УАЛТ. 124.000.00 РЭ «Толщиномеры Константа МКЗ» и УАЛТ. 135.000.00 РЭ «Толщиномеры Константа МК4», 2010 г.
Нормативные документы
- Р 50.2.006-2001 «ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм».
- ТУ 4276-019-27449627-05 «Толщиномеры Константа МК4. Технические условия».
- ТУ 4276-020-27449627-05 «Толщиномеры Константа МКЗ. Технические условия».
Рекомендации к применению
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
