Дефектоскопы ультразвуковые серии Sitescan

Номер в ГРСИ РФ:	РБ 03 20 2567 11
Раздел:	Средства неразрушающего контроля [20]
Категория:	Дефектоскопы
Производитель / заявитель:	"SONATEST PLС", Великобритания

Скачать

Описание типа РБ 03 20 2567 11 [2012-03-12]

rb-03-20-2567-11_2012-03-12.pdf

Скачать

Нет данных о поставщике

Являетесь поставщиком? Разместите свои контакты в этом блоке! Подробнее в разделе Реклама

Дефектоскопы ультразвуковые серии Sitescan (далее - дефектоскопы) предназначены для обнаружения дефектов контролируемых объектов (нарушения сплошности и однородности материалов, полуфабрикатов, готовых изделий и сварных соединений) и измерения глубины и координат их залегания и отношений амплитуд сигналов от дефектов.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 20 2567 11
Наименование	Дефектоскопы ультразвуковые серии Sitescan
Год регистрации	2011
Номер сертификата	7078
Дата регистрации	2011-04-28
Срок действия	2016-04-28
Получатель сертификата	фирма "SONATEST PLС", Великобритания (GB)

Производитель / Заявитель

фирма "SONATEST PLС"

Адрес: Dickens Road, Old Wolverton, Milton Keynes, MK 12 5 QQ

Контакты: +44(0)-1908-31-63-45 / +44(0)-1908-32-13-23

Поверка

Межповерочный интервал / Периодичность поверки	12 мес.
Методика поверки	Поверка проводится по МРБ МП.1491-2005 (с изменением №1).

Поверители

Скачать

Описание типа РБ 03 20 2567 11 [2012-03-12]

rb-03-20-2567-11_2012-03-12.pdf

Скачать

Описание типа

Назначение Описание Знак утверждения типа Комплектность ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ Заключение

Назначение

Область применения - топливно-энергетические, нефтегазовые и нефтеперерабатывающие комплексы, машиностроительная, авиационная, автомобильная и судостроительная промышленность.

Описание

Принцип действия дефектоскопов основан на способности ультразвуковых колебаний (далее УЗК) распространяться в контролируемых изделиях и отражаться от внутренних дефектов и границ материалов.

Дефектоскопы являются ультразвуковыми приборами неразрушающего контроля.

Дефектоскопы выпускают в двух модификациях Sitescan D10 и Sitescan D20, которые отличаются друг от друга диапазоном частот.

Конструктивно дефектоскопы состоят из электронного блока и комплекта сменных пьезоэлектрических преобразователей (ПЭП).

Возбуждение УЗК в контролируемом изделии осуществляется с использованием пьезоэлектрического эффекта. Отраженные от дефектов УЗК воспринимаются ПЭП, передаются на электронный блок, усиливаются, преобразуются в цифровую форму, обрабатываются и отображаются на дисплее.

Место нанесения знака поверки (клеймо-наклейка) приведено в приложении А настоящего описания типа.

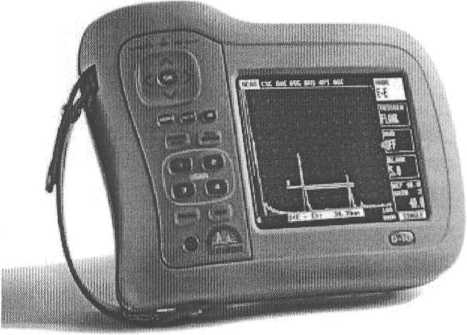

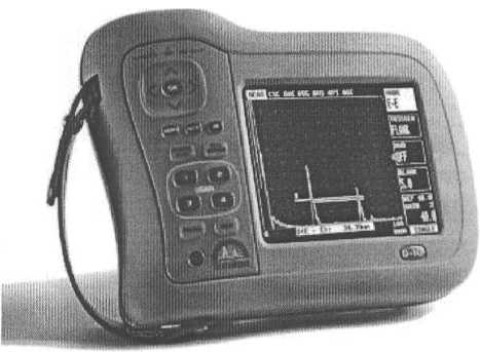

Внешний вид дефектоскопов приведен на рисунке 1.

Sitescan DIO/ D20

Рисунок!. Внешний вид дефектоскопов

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные характеристики дефектоскопов приведены в таблице 1.

Таблица 1

Наименование характеристики	Значение характеристики
	Sitescan D10	Sitescan D20
Диапазон измерения глубины залегания (по стали), мм	От 5 до 200
Пределы допускаемой абсолютной погрешности измерения глубины, мм	±0,5
Пределы допускаемой абсолютной погрешности измерения координат дефектов (X, У) в диапазоне глубин залегания от 5 до 50 мм (уго^ ввода 45 °), мм	±(0,5+0,005Х), ±(0,5+0,005У), где Х,У-измеряемые координаты
Пределы допускаемой погрешности измерения отношений амплитуд сигналов, дБ	± (0,2+0,02N), где N-установленное значение усиления от 20 до 60 дБ) или ± (0,6+0,02А), где А установленное значение отношения амплитуд сигналов(ослабление)
Диапазон частот, МГц	От 1 до 15	От 1 до 20
Отклонение ступеней усиления (2 дБ) от номинального значения, дБ	±0,2
Динамический диапазон временной регулировки чувствительности, дБ, не менее	40
Номинальное напряжение питания, В	14,4 (литиевая батарея)
Диапазон рабочих температур, °C	От минус 10 до плюс 55
Средний срок службы, лет, не менее	8

(Госумос гостей реестр] СТрс;2 И.З Лргний 1 ( \ Республики Беларусь /

\Длй документов,

Знак утверждения типа

Знак Утверждения типа наносится типографским способом на титульный лист эксплуатационной документации.

Комплектность

Комплектность поставки определяется заказом в соответствии с технической документацией фирмы-изготовителя.

Основной комплект включает:

-дефектоскоп;

-преобразователи ультразвуковые в соответствии с заказом (для Sitescan DIO, Sitescan D20 - ORION 2MHz 0 10 45°, ORION 4 MHz 0 10 60°, ORION 4 MHz 0 10 70°, SAO2-38, SAO2-45, SAO4-60, SAO4-70, LSA-2 45°, LSA-2 70°, SLH2-15, SLH5-15, SLF4-10);

-руководство по эксплуатации;

-методика поверки МРБ.МП 1491-2005 "Дефектоскопы ультразвуковые серии Sitescan.
