Дефектоскопы магнитные ИНТРОКОР

Назначение

Дефектоскопы магнитные ИНТРОКОР (далее по тексту' - дефектоскопы) предназначены для измерения толщины стальных листов и обнаружения дефектов в виде коррозии, трещин, механических повреждений, расположенных по сечению листа.

Дефектоскопы применяются для неразрушающего контроля стальных листов, сварных стыковых соединений стенок и днищ нефтеналивных резервуаров, а также других изделий из ферромагнитных конструкционных сталей, например, сталей ВстЗ, 09Г2С, 16Г2АФ.

Описание

Дефектоскоп реализует магнитный и вихретоковый виды контроля по ГОСТ 18353-

79.

Дефектоскоп состоит из сканера, устройства сбора и отображения информации, устройства сопряжения.

Фотография прибора представлена на рисунке

Рисунок 1 - Вид прибора ИНТРОКОР

Магнитная система (МС) сканера намагничивает контролируемый участок стального листа. Магнитные поля рассеяния, созданные дефектами листа, преобразуются на выходе блока датчиков в электрические сигналы, которые через устройство сопряжения (УС) посту-

Лист 2

Всего листов 4 пают в устройство сбора и отображения информации (УО). В процессе перемещения прибора по стальному листу производится измерение толщины листа, обнаружение локальных дефектов и определение их положения в направлении перемещения МС.

Дефектоскоп имеет в своем составе программное обеспечение Scanner RTV. встроенное в устройство сбора и отображения информации, разработанное для конкретной измерительной задачи, обеспечивающее расчет и отображение значения толщины листа и отображение распределения полей рассеяния вдоль сканируемой поверхности и рассчитываемых величин на экране У О.

Программное обеспечение (ИО) имеет следующие идентификационные данные:

Доступная пользователю оболочка операционной системы отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Уровень защиты программного обеспечения оценивается как «С» согласно МИ 3286-2010.

Программное обеспечение приборов может быть установлено или переустановлено только на предприятии-изготовителе с использованием специальных программных средств.

На рисунке 2 показано место пломбировки корпуса сканера для предотвращения не-

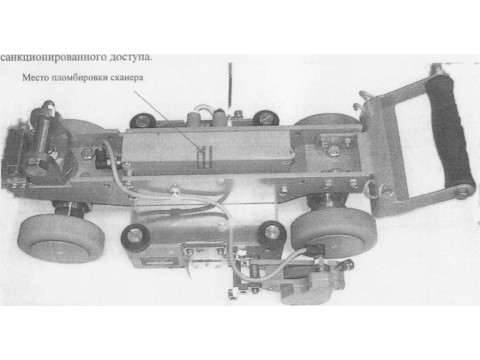

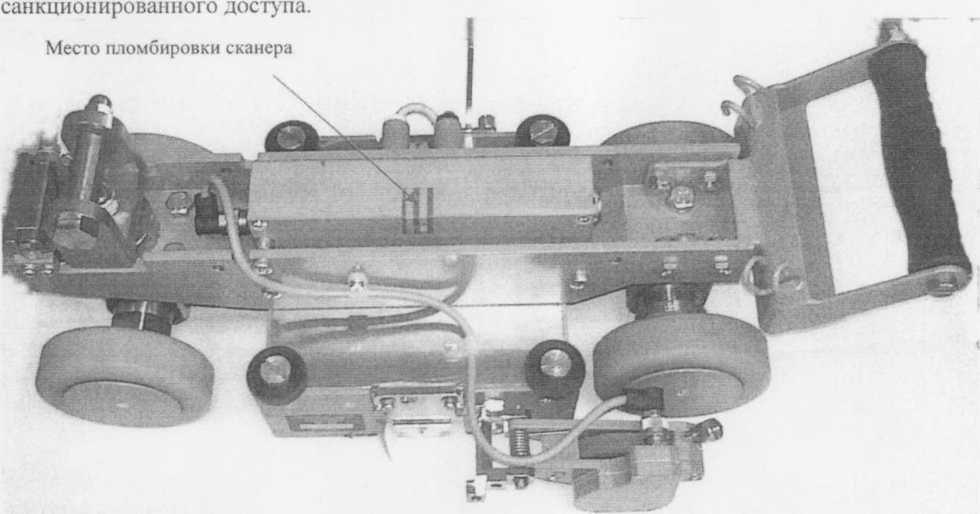

Рисунок 2 - Место пломбировки корпуса сканера (под внешним кожухом)

Технические характеристики

Диапазон измерения толщины, мм                                         от 4,0 до 16,0

Пределы допускаемой относительной тмрешности измерения толщины, %

Минимальная глубина обнаруживаемого дефекта площадью нс менее ТхТ, где Т — толщина листа

Вероятность обнаружения минимального дефекта, не менее

Диапазон измерения расстояния до дефекта, м

Пределы допускаемой абсолютной погрешности измерения расстояния до

дефекта, м

Ширина зоны контроля, не менее, мм

Диапазон рабочих температур                                           от -25° до +

55° С

Габариты и масса узлов дефектоскопа приведены в таблице 1.

Таблица 1

Знак утверждения типа

наносится на шилдик сканера дефектоскопа металлографией и на титульный лист Руководства по эксплуатации ЛАВБ 41100 L010 РЭ типографским способом.

Комплектность

Поверка

^осуществляется в соответствии с документом по поверке «Дефектоскоп магнитный ИНТРО-КОР. Методика поверки ЛАВБ 411001.010.МП», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в декабре 2010 г. и включенным в комплект поставки.

Основные средства поверки:

- комплект ОИДТСЛ (регистрационный номер Государственного реестра 46783-11 ) с диапазоном толщины от 4,0 до 15,0 мм и погрешностью ± 0,5 мм, с диапазоном глубины дефектов от 0,8 до 12,8 мм и погрешностью ±0,1 мм;

- линейка измерительная металлическая (регистрационный номер Государственного реестра 34854-07) с пределами измерений (0 - 1000) мм и погрешностью измерений ±0,5 мм

Сведения о методах измерений

Метод измерений изложен в документе «Дефектоскоп магнитный ИНТРОКОР. Руководство по эксплуатации. ЛАВБ 411001.010.РЭ».

Нормативные документы

«Дефектоскоп магнитный ИНТРОКОР. Технические условия ЛАВБ 411001.010.ТУ».

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта; выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
