РБ 03 20 5144 13: Измерители-дефектоскопы феррозондовые Ф-215.1, Ф-205.60 - Производители, поставщики и поверители

Измерители-дефектоскопы феррозондовые Ф-215.1, Ф-205.60

Номер в ГРСИ РФ: РБ 03 20 5144 13
Раздел: Средства неразрушающего контроля [20]
Категория: Дефектоскопы
Производитель / заявитель: ООО "МИКРОАКУСТИКА", г. Екатеринбург
Скачать
Описание типа РБ 03 20 5144 13 [2013-09-13]
rb-03-20-5144-13_2013-09-13.pdf
Скачать
Нет данных о поставщике

Измерители-дефектоскопы феррозондовые Ф-215.1, Ф-205.60 (далее - измерители) предназначены для:

Информация по Госреестру

Основные данные
Номер по Госреестру РБ 03 20 5144 13
Наименование Измерители-дефектоскопы феррозондовые Ф-215.1, Ф-205.60
Год регистрации 2013
Номер сертификата 8539
Дата регистрации 2013-05-28
Срок действия 2016-10-03
Получатель сертификата ООО "МИКРОАКУСТИКА", г. Екатеринбург, Россия (RU)
Производитель / Заявитель

ООО "МИКРОАКУСТИКА"

Адрес: 620034, г. Екатеринбург, ул. Марата, 17

Контакты: (3432)45-64-18 // (3432)45-38-17 // E-mail: akustika@etel.ru

Поверка

Межповерочный интервал / Периодичность поверки 12 мес.
Метрологическое обеспечение Метрологически обеспечены в Республике Беларусь на базе аккредитованных лабораторий БелЖД.
Методика поверки Поверка проводится по МКИЯ.427633.006 МП.

Поверители

Скачать

Описание типа РБ 03 20 5144 13 [2013-09-13]
rb-03-20-5144-13_2013-09-13.pdf
Скачать

Описание типа

Назначение

Измерители-дефектоскопы феррозондовые Ф-215.1, Ф-205.60 (далее - измерители) предназначены для:

- измерения напряжённости постоянного магнитного поля;

- измерения градиента напряжённости постоянного магнитного поля;

- выявления полей рассеяния, вызванных поверхностными и подповерхностными дефектами (нарушения сплошности материала) в деталях, заготовках и готовых ферромагнитных изделиях, в том числе в сварных конструкциях, при операциях неразрушающего контроля феррозондовым методом по ГОСТ 21104-75.

Описание

Принцип действия измерителей основан на преобразовании напряжённости или градиента напряжённости магнитного поля в точке измерения с помощью феррозондового преобразователя (полемера или градиентометра) в электрический сигнал, пропорциональный значению напряжённости или градиента напряжённости магнитного поля. Снимаемый с выхода преобразователя электрический сигнал усиливается и обрабатывается, результат наблюдается на графическом дисплее. На дисплее отображаются значения измеряемых величин, графики изменения измеряемых величин (во времени или в пространстве) и информация о текущем состоянии измерителя. При необходимости результаты измерений могут быть переданы на компьютер или сохранены в памяти измерителя, позволяющей хранить до 16000 результатов измерений (модификация Ф-215.1), до 8000 результатов измерений (модификация Ф-205.60). Питание измерителей осуществляется от сменной малогабаритной аккумуляторной батареи. Источником питания памяти, таймера и регистра состояний на время замены аккумуляторной батареи является несъёмная литиевая батарея, установленная в электронном блоке, что позволяет сохранять накопленную в памяти информацию, таймеру отслеживать текущую дату и время.

Конструктивно измерители состоят из электронного блока в металлическом корпусе, на лицевой панели которого расположены органы управления и графический дисплей, к электронному блоку с помощью гибкого кабеля подсоединяются феррозондовые преобразователи. Сменная аккумуляторная батарея используется для питания измерителя. Электронный блок с подсоёдинённой аккумуляторной батареей помещён в чехол.

Измерители модификации Ф-215.1 комплектуются 4 различными феррозондовыми преобразователями (полемером тангенциальным, полемером нормальным, градиентометром с базой 3 мм, градиентометром с базой 4 мм) и вспомогательным устройством для определения месторасположения дефектов при операциях неразрушающего контроля - манипулятором.

Измерители модификации Ф-205.60 комплектуются 4 различными феррозондовыми преобразователями (полемером тангенциальным, полемером нормальным, градиентометром с базой 3 мм, градиентометром с базой 4 мм).

Программное обеспечение

Работа измерителей Ф-215.1, Ф-205.60 осуществляется под управлением встроенного программного обеспечения (ПО), которое отдельно от измерителей не функционирует. Встроенное ПО вычисляет непосредственный результат измерения. При этом аппаратная и программная части измерителя, работая совместно, обеспечивают заявленные точности результатов измерений.

Метрологически значимая часть встроенного ПО каждого экземпляра измерителя содержит массивы (таблицы), учитывающие конструктивные особенности феррозондовых

лист № 2 всего листов 7 преобразователей и измерительного тракта конкретного измерителя. С помощью этих таблиц осуществляется преобразование (в цифровой форме) электрического сигнала, поступающего с феррозондового преобразователя в значение напряжённости (градиента) постоянного магнитного поля. Каждый экземпляр встроенного ПО уникален и его цифровой идентификатор (контрольная сумма) для каждого измерителя будет своим.

После изготовления измерителя доступ к встроенному ПО со стороны пользователя и (или) других технических (программных) средств полностью исключён (производится активация встроенных средств защиты микропроцессоров — битов защиты). Защита программного обеспечения от непреднамеренных и преднамеренных изменений - уровень А по МИ 3286-2010.

Идентификацию встроенного ПО проводят считыванием идентификационного наименования ПО с дисплея измерителя согласно таблице, где х - любые символы, идентифицирующие метрологически незначимую часть ПО.

Таблица 1 ------—------------------1--------------------------------..........’.....       -.........  - .....’ ' -------------------------------------- ----------г------------------------------ ---------------------------...... ...................

Измеритель

Наименование программного обеспечения

Идентификационное наименование программного обеспечения

Номер версии (идентификационный номер) программного обеспечения

Цифровой идентификатор программного обеспечения

Алгоритм вычисления циф- : рового Иден- ; тификатора

Ф-215.1

Ф-215.1

Ф-215.1

009.ххх

i                                                                                                                                                                                 1

Ф-205.60

F20560

F205_60_xx_xxxxxx

Для Ф-215.1 идентификационное наименование ПО появляется при включении измерителя, а номер версии при последующем нажатии кнопки «<»; для Ф-205.60 идентификационные данные можно просмотреть в состоянии «справка» измерителя.

В комплект поставки измерителей входит ПО РМД-1, устанавливаемое на ПЭВМ. Данное ПО служит для накопления и последующей обработки технологической информации, принимаемой с измерителей. Передача информации осуществляется только в одном направлении - от измерителя к ЭВМ с подтверждением.

Технологическая информация содержит заводские номера деталей, год их изготовления, номер оператора, заключение оператора о результатах контроля и другие параметры, характеризующие процесс использования измерителей по их назначению.

ПО РМД-1 не влияет на работу измерителя, не изменяет встроенное ПО измерителя. ПО РМД-1 является метрологически незначимым.

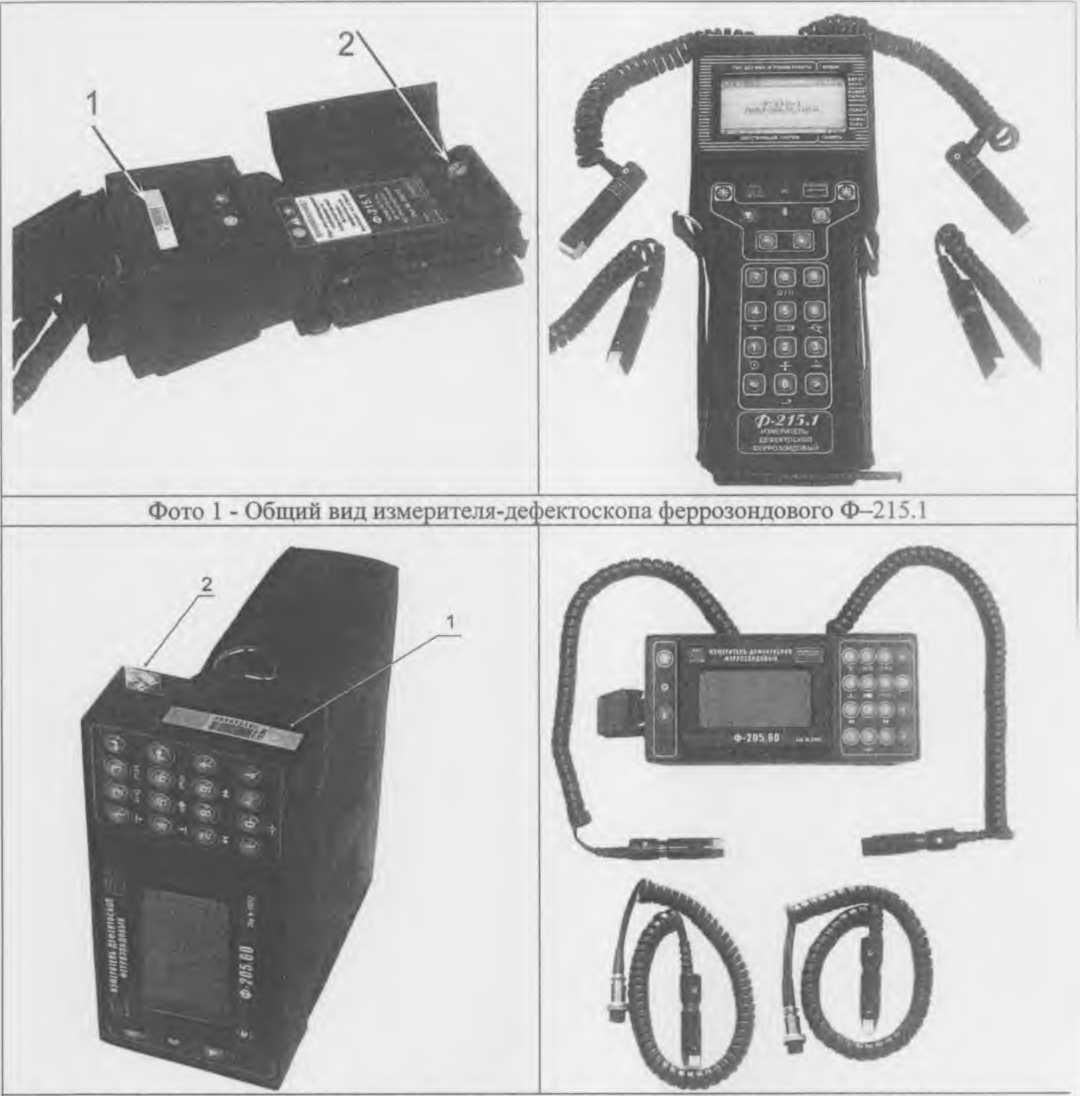

Фото 2 - Общий вид измерителя - дефектоскопа феррозондового Ф-205.60

Примечание:

- стрелками (1) обозначены места для размещения поверительного клейма в виде наклейки;

- стрелками (2) обозначены места пломбировки для защиты от несанкционированного доступа.

Технические характеристики

Таблица 2

Наименование характеристики

Значение характеристики

Диапазон показаний значений напряжённости постоянного магнитного поля, А/м

от 0 до ±4000

Диапазон измерений значений напряжённости постоянного магнитного поля, А/м

от ±10 до ±3000

Наименование характеристики

Значение характеристики

Пределы допускаемой основной относительной погрешности измерения напряжённости постоянного магнитного поля, %

где:

Нк - верхний ности постоянн Н - измеренн постоянного ма

5 + 0,025-^

предел изм ого магнит ое значеш гнитного п

нк н

[ере ног

пе

ОЛЯ

НИЯ

0 noj

напр , А/м

1

напряжён-1Я, А/м;

яжённости

[.

Диапазон показаний значений градиента напряжённости постоянного магнитного поля, А/м2

от ±200 до ±200000

Диапазон измерений значений градиента напряжённости постоянного магнитного поля, А/м2

от ±1000 до ±200000

Пределы допускаемой основной относительной погрешности измерения градиента напряжённости постоянного магнитного поля, %

Зд =±

где:

GK - верхний напряжённости ля, А/м2;

G - измерение жённости ПОС! А/м2.

7 + 0,05-^

предел иза постоянно

е значение оянного

GK G

iepc го

гр иап

шия лагн!

здие] питн

5

градиента

-иного по-

пта напря-ого поля,

Пределы допускаемой дополнительной погрешности, обусловленной отклонением температуры окружающего воздуха от нормальной до любого значения в пределах температур, соответствующих рабочим условиям применения, %.

0,25 основной погрешности на каждые 5°С

Продолжительность непрерывной работы измерителя Ф-215.1 от аккумуляторной батареи емкостью не менее 1,2 А-ч, ч, не менее

10

Продолжительность непрерывной работы измерителя Ф-205.60 от аккумуляторной батареи емкостью не менее 1,2 А-ч, ч, не менее

12

Ток, потребляемый от встроенной аккумуляторной батареи измерителя Ф-215.1 при напряжении 9,6 В, в режиме измерения, мА, не более

80

Ток, потребляемый от встроенной аккумуляторной батареи измерителя Ф-205.60 при напряжении 9,6 В, в режиме измерения, мА, не более

100

Средняя наработка на отказ, ч, не менее

4000

Установленный срок службы, лет

6

Масса измерителя Ф-215.1 с феррозондовыми преобразователями и аккумуляторной батареей, кг, не более

1,2

Масса измерителя Ф-205.60 с феррозондовыми преобразователями и аккумуляторной батареей, кг, не более

1,4

Наименование характеристики

Значение характеристики

Габаритные размеры (длинахширинахвысота) измерителя Ф-215.1 в чехле, мм, не более

110x270x80

Габаритные размеры (длинахширинахвысота) измерителя Ф-205.60 в чехле, мм, не более

180x160x80

Нормальные условия применения:

- температура окружающего воздуха, °C - относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.)

от плюс 15 до плюс 25

от 30 до 80 от 84 до 106 (от 630 до 795)

Рабочие условия применения:

- температура окружающего воздуха, °C

- относительная влажность воздуха, %

- атмосферное давление, кПа (мм рт. ст.)

группа 3 по ГОСТ 22261-94 от плюс 5 до плюс 40 90 при температуре плюс 25°С от 84 до 106,7 (от 630 до 800)

Знак утверждения типа

Знак утверждения типа наносится печатным способом на титульных листах формуляра и руководства по эксплуатации и методом наклейки этикетки на лицевую поверхность измерителя.

Комплектность

Таблица 3

Наименование изделия

Обозначение

Количество

Измеритель-дефектоскоп феррозондовый Ф-215.1

1. Измеритель-дефектоскоп феррозондовый Ф-215.1

МКИЯ.42763 3.006-01

1

2. Преобразователь феррозондовый-полемер тангенциальный

МПФ 215-1

1

3. Преобразователь феррозондовый-полемер нормальный

МПФ 215-2

1

4. Преобразователь феррозондовый-градиентометр (база 3 мм)

МГФ 215-3

1

5. Преобразователь феррозондовый-градиентометр (база 4 мм)

МГФ 215-4

1

6. Кабель-удлинитель последовательного порта DB-9

МВД 101.250

1

7. Батарея аккумуляторная

МБА 15-9,6-1350 или

МБА 15-9,6-1200

1

8. Манипулятор (устройство указания)*

МУМ 433-01

1

9. Адаптер для заряда батарей

МАБ 113

1

10. Батареи аккумуляторные. Руководство по эксплуатации

МБА РЭ

1

11. Компакт-диск «Пакет программ РМД-1»

МКИЯ.НД-03 ПО

1

12. Пакет программ РМД-1. Руководство по эксплуатации

МКИЯ.НД-03 РЭ

1

13. Станция зарядная*

СЗ 130-21

1

14. Упаковка

Ф-215.1/Я1

1

15. Измеритель-дефектоскоп феррозондовый Ф-215.1. Руководство по эксплуатации

МКИЯ.427633.006-01 РЭ

1

16. Измеритель-дефектоскоп феррозондовый Ф-215.1. Формуляр

МКИЯ. 427633.006-01ФО

1

17. Измерители - дефектоскопы феррозондовые Ф-215.1, Ф-205.60. Методика поверки

МКИЯ.427633.006 МП

1

Наименование изделия

Обозначение

Количество

Измеритель-дефектоскоп феррозондовый Ф-205.60

1. Измеритель-дефектоскоп феррозондовый Ф-205.60

МКИЯ.427633.001

1

2. Преобразователь феррозондовый-полемер тангенциальный

МПФ 205.31

1

3. Преобразователь феррозондовый-полемер нормальный

МПФ 205.31-01

1

4. Преобразователь феррозондовый-градиентометр (база 3 мм)

МГФ 205.32

1

5. Преобразователь феррозондовый-градиентометр (база 4 мм)

МГФ 205.32-01

1

6. Кабель-удлинитель последовательного порта DB-9

1

7. Батарея аккумуляторная

МБА 22-9,6-1200

1

8. Батареи аккумуляторные. Руководство по эксплуатации

МБА РЭ

1

9. Адаптер для заряда батарей

МАБ 115

1

10. Компакт-диск «Пакет программ РМД-1»

МКИЯ.НД-03 ПО

1

11. Пакет программ РМД-1. Руководство по эксплуатации

МКИЯ.НД-03 РЭ

1

12. Станция зарядная*

СЗ 130-21.1

1

13. Упаковка

Ф-205.60/Я1

1

14. Измеритель-дефектоскоп феррозондовый Ф-205.60. Руководство по эксплуатации

МКИЯ.427633.002-60РЭ

1

15. Измеритель-дефектоскоп феррозондовый Ф-205.60. Формуляр

МКИЯ. 427633.002-60ФО

1

16. Измерители - дефектоскопы феррозондовые Ф-215.1, Ф-205.60. Методика поверки

МКИЯ.427633.006 МП

1

* Поставляется по отдельному заказу.

Поверка

осуществляется по документу МКИЯ.427633.006 МП "Измерители - дефектоскопы феррозондовые Ф-215.1, Ф-205.60. Методика поверки", утвержденному ФГУ "УРАЛТЕСТ" 30 июня 2011 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

- мера напряжённости постоянного магнитного поля М-103, диапазон воспроизводимых значений напряжённости постоянного магнитного поля от 0 до 6000 А/м, относительная погрешность коэффициента преобразования (постоянной) меры не более ±1,5 %;

- мера градиента напряжённости постоянного магнитного поля М-101, диапазон воспроизводимых значений градиента напряжённости постоянного магнитного поля от 1000 до 200000 А/м2, относительная погрешность коэффициента преобразования (постоянной) меры не более ±3,0 %;

- вольтметр универсальный В7-358.242, основная относительная погрешность

Г f/ у

измерения силы постоянного тока на пределах 2, 20, 200 мА не более ± 0,05 + 0,02 • — -1 ,

%; на пределе 2 А не более ± 0,1 + 0,05 •

, %, на пределе 20 А не более

± 0,2 + 0,05- — — 1

, %, где Хк - верхний предел установленного диапазона измерения; Xх

- значение измеренного тока.

Сведения о методах измерений

1 МКИЯ.427633.006-01 РЭ "Измерители-дефектоскопы феррозондовые Ф-215.1. Руководство по эксплуатации"

2 МКИЯ.427633.002-60 РЭ "Измерители-дефектоскопы феррозондовые Ф-205.60. Руководство по эксплуатации"

Нормативные документы

1 ТУ 4276-063-20883295-2005 "Измерители-дефектоскопы феррозондовые Ф-215. Технические условия"

2 ТУ 4276-010-20883295-1997 "Приборы магнитоизмерительные феррозондовые комбинированные Ф-205. Технические условия"

3 ГОСТ 22261-94 "Средства измерений электрических и магнитных величин. Общие технические условия"

4 ГОСТ 8.030-91 "ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений магнитной индукции постоянного поля в диапазоне 1-10‘12 4-5-Ю'2 Тл, постоянного магнитного потока, магнитной индукции и магнитного момента в интервале частот 0 4- 20000 Гц"

5 МКИЯ.427633.006 МП "Измерители-дефектоскопы феррозондовые Ф-215.1, Ф-205.60. Методика поверки" (утверждена ФГУ "УРАЛТЕСТ" 30 июня 2011 г.)

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Осуществление мероприятий государственного контроля (надзора).
