Плотномеры DSG c электронным блоком GEN2000
| Номер в ГРСИ РФ: | РБ 03 08 4345 10 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Категория: | Плотномеры |
| Производитель / заявитель: | "VEGA Grieshaber KG", Германия |
Плотномеры радиоизотопные DSG с электронным блоком GEN2000 (далее - плотномеры) предназначены для контроля и измерения плотности в технологических процессах, например, плотности жидкостей или шламов, определения границ между жидкостями разной плотности и др.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 4345 10 |
| Наименование | Плотномеры DSG c электронным блоком GEN2000 |
| Год регистрации | 2010 |
| Номер сертификата | 7081 |
| Дата регистрации | 2011-04-28 |
| Срок действия | 2015-04-29 |
| Получатель сертификата | фирма "VEGA Americas, Inc", США (US) |
Производитель / Заявитель
фирма "VEGA Americas, Inc"
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2029-2010 |
Поверители
Скачать
|
Описание типа РБ 03 08 4345 10 [2010-01-01]
rb-03-08-4345-10_2010-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 08 4345 10 [2010-06-03]
rb-03-08-4345-10_2010-06-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 08 4345 10 [2011-06-02]
rb-03-08-4345-10_2011-06-02.pdf
|
Скачать |
Описание типа
Назначение
Плотномеры радиоизотопные DSG с электронным блоком GEN2000 (далее - плотномеры) предназначены для контроля и измерения плотности в технологических процессах, например, плотности жидкостей или шламов, определения границ между жидкостями разной плотности и др.
Область применения - предприятия горно-обогатительной, нефтехимической, цементной промышленности.
Описание
Принцип действия плотномера основан на поглощении радиоактивного излучения при прохождении через измеряемый продукт. Гамма лучи от источника, пройдя через измеряемый продукт, попадают на сцинтилляционный счетчик, в котором радиоактивное излучение вызывает импульсы света, которые далее преобразуются фотоэлектронным умножителем в электрический сигнал. Электронный блок GEN 2000 обрабатывает полученные сигналы и формирует соответствующие токовые и иные выходные сигналы.

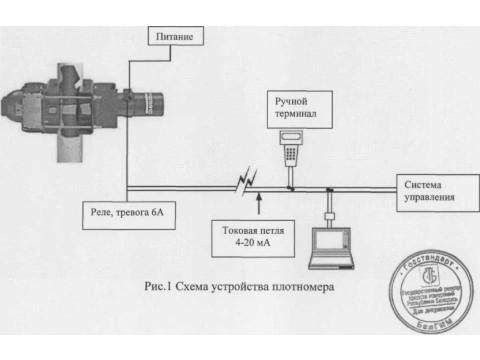

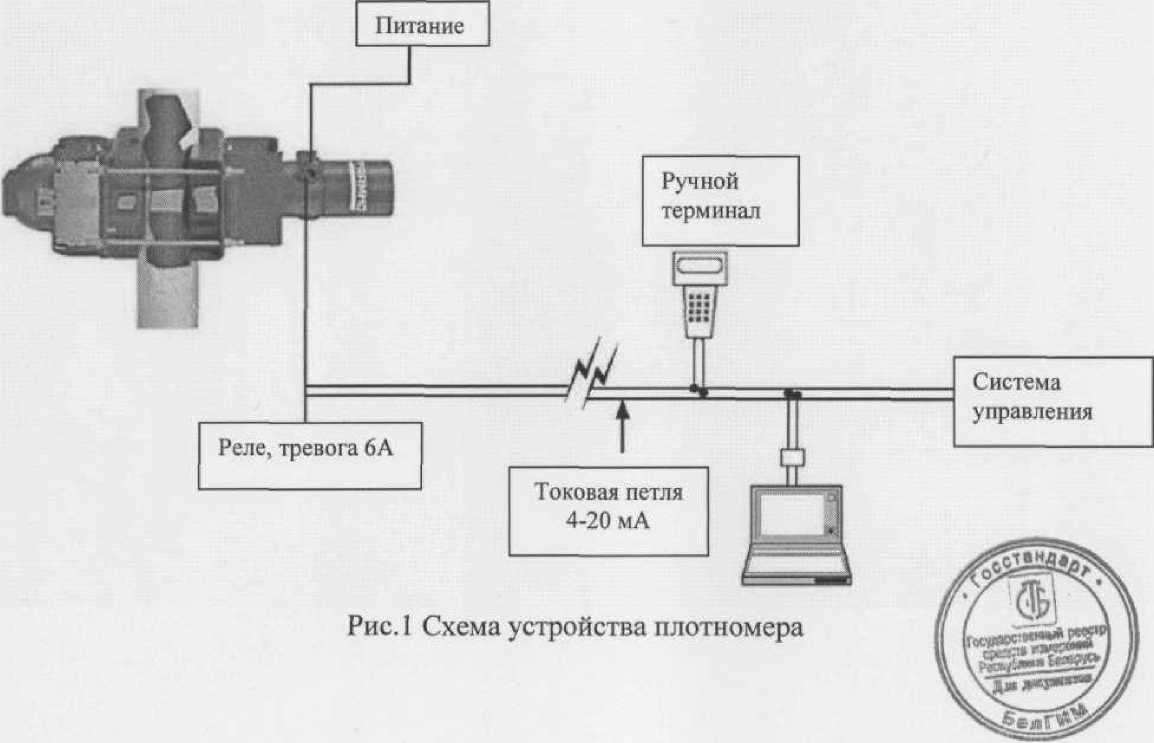

Схема устройства плотномера приведена на рис.1
Место расположения знака поверки указано в приложении А.

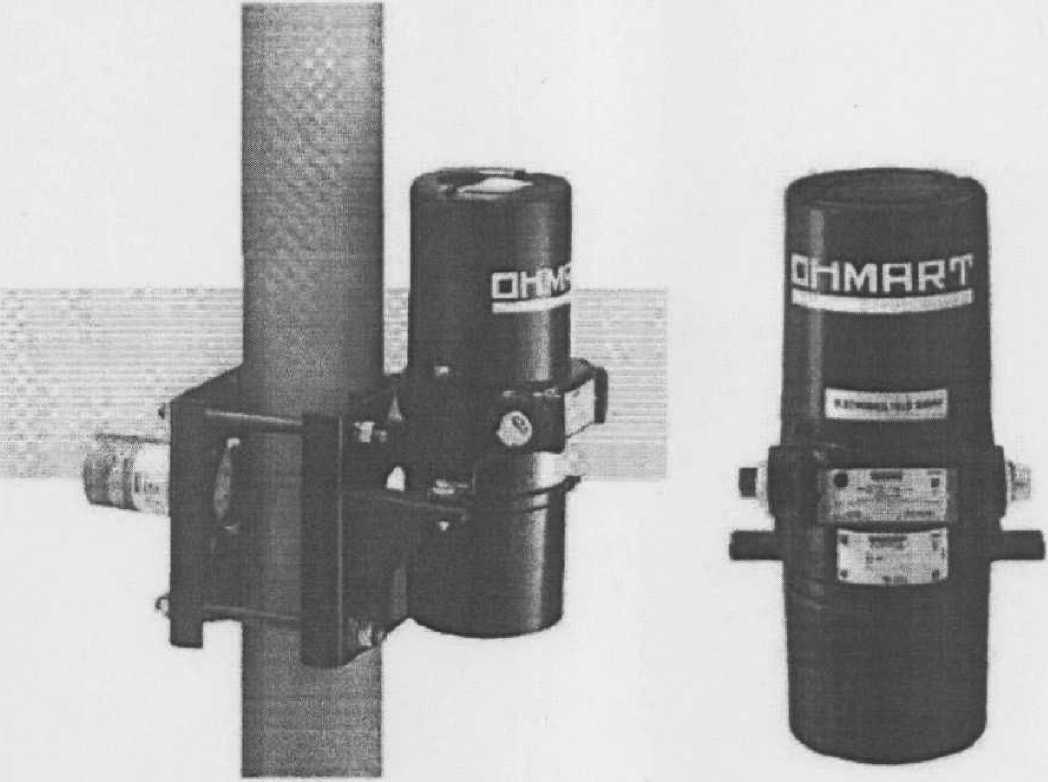

Внешний вид плотномера указан на рис. 1
Рисунок 1. Внешний вид плотномера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики указаны в таблице 1.
Таблица 1 __________________________
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения плотности, кг/м3 |
от 0 до 8000 |
|
Пределы допускаемой относительной погрешности измерения плотности, % |
±1,0 |
|
Диапазон температур окружающей среды, °C |
от минус 20 до плюс 50 (по заказу возможна поставка для более низких температур) |
|
Относительная влажность окружающего воздуха, % |
от 0 до 95 без конденсата |
|
Токовый выходной сигнал, мА |
от 4 до 20 при сопротивлении (250-800) Ом |
|
Пределы допускаемой приведенной погрешности, токового выходного сигнала, % |
±1,0 |
|
Напряжение питания переменного тока, В |
230±10 % |
|
Потребляемая мощность, Вт, не более |
15 |
|
Габаритные размеры, мм, не более: - мах диаметр - высота |
197 340 |
|
Масса, кг, не более |
5,44 |
|
Степень защиты оболочки по ГОСТ 14254 (IEC 529) |
ZrTft. nA |
|
II II Ц \ // | |
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на эксплуатационную документацию
Комплектность
Комплектность определяется индивидуальным заказом
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "VEGA Americas, Inc" (США).
МРБ МП.2029-2010 " Плотномеры DSG с электронным блоком GEN2000. Методика поверки".
Заключение
Плотномеры DSG с электронным блоком GEN2000 соответствуют требованиям технической документации фирмы "VEGA Americas, Inc" (США), IEC 529, IEC 68-2-6, IEC 68-2-27, IEC 68-2-36, МЭК 60079-0:2004, МЭК 60079-1:2001, МЭК 61241-1-1-998, EH 50014:1997+A1+A2; EH 50018/2000.
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93
тел. 334-98-13
Аттестат аккредитации № BY/ 112 02.1.0.0025
