Плотномеры радиоизотопные серии Protrac
| Номер в ГРСИ РФ: | РБ 03 08 4675 11 |
|---|---|
| Раздел: | Средства измерений плотности и вязкости [8] |
| Категория: | Плотномеры |
| Производитель / заявитель: | "VEGA Grieshaber KG", Германия |
|
Описание типа РБ 03 08 4675 11 [2011-10-21]
rb-03-08-4675-11_2011-10-21.pdf
|
Скачать |
Плотномеры радиоизотопные серии Protrac, модификация Minitrac 31 (далее - плотномер Minitrac 31) предназначены для непрерывного автоматического измерения плотности жидких сред, пульп, суспензий, щелочи в трубопроводе и контроля параметров технологических процессов.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 08 4675 11 |
| Наименование | Плотномеры радиоизотопные серии Protrac |
| Год регистрации | 2011 |
| Номер сертификата | 7217 |
| Дата регистрации | 2011-06-30 |
| Срок действия | 2016-06-30 |
| Получатель сертификата | фирма "VEGA Grieshaber KG", Германия (DE) |
Производитель / Заявитель
фирма "VEGA Grieshaber KG"
Адрес: Postfach 1142-Am Hohenstein 113, 77757 Schiltach
Контакты: +49 7836 50-0 / +49 7836 50-201 / info@de.vega.com
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2170-2011 |
Поверители
Скачать
|
Описание типа РБ 03 08 4675 11 [2011-10-21]
rb-03-08-4675-11_2011-10-21.pdf
|
Скачать |
Описание типа
Назначение
Плотномеры радиоизотопные серии Protrac, модификация Minitrac 31 (далее - плотномер Minitrac 31) предназначены для непрерывного автоматического измерения плотности жидких сред, пульп, суспензий, щелочи в трубопроводе и контроля параметров технологических процессов.
Область применения - предприятия горно-обогатительной, нефтехимической, цементной промышленности, сельское хозяйство.
Описание
Принцип действия плотномера Minitrac 31 основан на поглощении радиоактивного излучения при прохождении через измеряемый материал. Гамма-излучение от опломбированного источника, находящегося в держателе, смонтированном на одной стороне трубопровода, регистрируется с помощью сцинтилляционного детектора, установленного на противоположной стороне трубопровода. В качестве радиоактивных излучателей для измерения плотности применяют радиоактивные изотопы элементов цезия (H7Cs). Сцинтиллятор преобразует поступающее гамма-излучение в импульсы света, которые далее при помощи фотоэлектронного умножителя преобразуются в электрический сигнал, этот электрический сигнал обрабатывается посредством электронного преобразователя, формирующего соответствующие токовые выходные сигналы.
Внешний вид плотномеров Minitrac 31 представлен на рисунке 1.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении к
описанию типа.

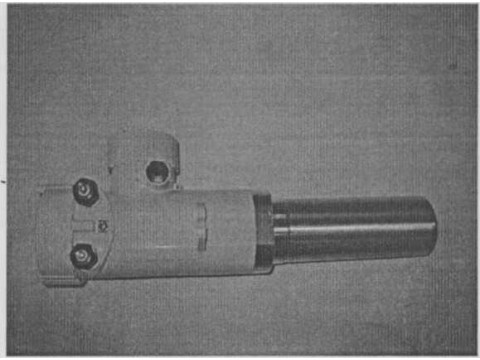

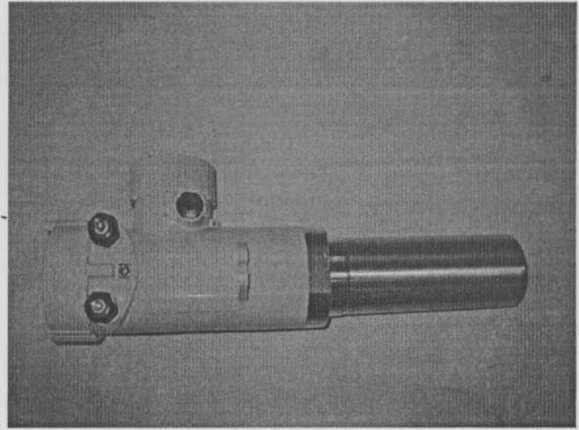

Рисунок 1 - Внешний вид плотномеров Minitrac 31
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики представлены в таблице 1. Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Диапазон измерения плотности, кг/м3, (г/см3) |
от 700 до 2000, (от 0,700 до 2,00) |
|
Пределы допускаемой относительной погрешности измерения плотности, % |
+0,2 |
|
Диапазон температур окружающей среды, при эксплуатации, °C |
от минус 40 до плюс 60 |
|
Параметры токового выходного сигнал, мА |
от 4 до 20 |
|
Напряжение питания, В: | |
|
- от сети переменного тока 50/60 Гц; |
от 20 до 253 |
|
- от источника постоянного тока |
от 20 до 72 |
|
Потребляемая мощность, В-A, не более |
6 |
|
Степень защиты оболочки по ГОСТ 14254 (EN 60529) |
IP66 |
|
Габаритные размеры, мм, не более |
169x175x300 |
|
Масса, кг, не более |
4,5 |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом и на лицевую панель электронного блока в виде наклейки.
Комплектность
В комплект поставки плотномеров Minitrac 31 входит:
- плотномер Minitrac 31;
- диск с инструкцией пользователя;
- паспорт.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "VEGA Grieshaber KG" (Германия).
МРБ МП. 2170 -2011 "Плотномеры радиоизотопные серии Protrac. Методика поверки".
Заключение
Плотномеры Minitrac 31 соответствуют требованиям документации фирмы "VEGA Grieshaber KG" (Германия).
Межповерочный интервал - не более 12 месяцев (для плотномеров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
