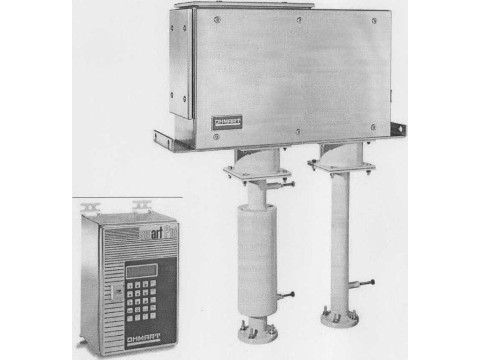

Уровнемеры-плотномеры SmartScan S3900 MDTS
| Номер в ГРСИ РФ: | РБ 03 07 4348 10 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Плотномеры |
| Производитель / заявитель: | "VEGA Grieshaber KG", Германия |
Уровнемеры-плотномеры SmartScan S3900 MDTS (в дальнейшем - уровнемеры) предназначены для измерения уровня и плотности и определения раздела между жидкими, твердыми, пенными и парообразными фазами в резервуарах или емкости любого типа.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4348 10 |
| Наименование | Уровнемеры-плотномеры SmartScan S3900 MDTS |
| Год регистрации | 2010 |
| Номер сертификата | 7084 |
| Дата регистрации | 2011-04-28 |
| Срок действия | 2015-04-29 |
| Получатель сертификата | фирма "VEGA Americas, Inc", США (US) |
Производитель / Заявитель
фирма "VEGA Americas, Inc"
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2047-2010 |
Поверители
Скачать
|
Описание типа РБ 03 07 4348 10 [2010-07-30]
rb-03-07-4348-10_2010-07-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4348 10 [2011-06-02]
rb-03-07-4348-10_2011-06-02.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры-плотномеры SmartScan S3900 MDTS (в дальнейшем - уровнемеры) предназначены для измерения уровня и плотности и определения раздела между жидкими, твердыми, пенными и парообразными фазами в резервуарах или емкости любого типа.
Область применения - контроль и управление технологическими процессами в нефтехимии, химии, нефтедобыче, горнодобывающей промышленности, например, для определения раздел фаз воды/нефти, для контроля запасов материалов, при сепарации продуктов и переработке шлама.
Описание
Принцип действия непрерывного измерение уровня и плотности основан на поглощении измеряемым продуктом гамма-излучения, при этом величина поглощения пропорциональна плотности и количеству (по высоте уровня) продукта, через которое проходит гамма-излучение. Система позиционирования перемещает узел датчика, регистрирующего поглощение гамма-излучения продуктом, внутри колодца в резервуаре. Гамма лучи от источника, пройдя через измеряемый продукт, попадают на сцинтилляционный счетчик, в котором радиоактивное излучение вызывает импульсы света, которые далее преобразуются фотоэлектронным умножителем в электрический сигнал. Электронный блок GEN 2000 обрабатывает полученные сигналы и формирует соответствующие токовые и иные выходные сигналы.
Уровнемеры выпускают в двух исполнениях:
- в уровнемерах-плотномерах SmartScan S391X реализована измерительная схема с одним колодцем. В данной измерительной схеме происходит отслеживание изменения уровня гамма-излучения, отражающегося от измеряемого продукта. Источник и приемник находятся в одном колодце (рисунок 1).
Рисунок 1.
схема с одним колодцем
- в уровнемерах-плотномерах SmartScan S392X реализована измерительная цами. В данной измерительной схеме происходит отслеживание изменения уровня
проходящего через измеряемый продукт. Источник и приемник находятся в разных колодцах (рисунок 2).
Рисунок 2. Измерительная схема с двумя колодцами
Преимуществом измерительной схемы с двумя колодцами являются отсутствие ограничения по плотности измеряемого продукта и более высокая точность измерений, чем у системы с одним колодцем.
В качестве источника радиоактивного излучения в уровнемерах используется 137Сз, имеющий период полураспада 30 лет и излучающий гамма-лучи низкой энергии 660 КэВ.
Схема устройства уровнемера представлена в Приложении А
Внешний вид уровнемеров представлен на рисунке 3.
Поверительное клеймо наносится на эксплуатационную документацию и/или на уровнемер-плотномер. Место нанесения знака поверки (клейма-наклейки) указано в Приложении Б.
о;
locetwi
Small source activity
Retractable source for Isolation during service
Source isolation lock

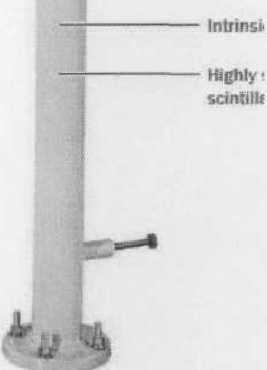

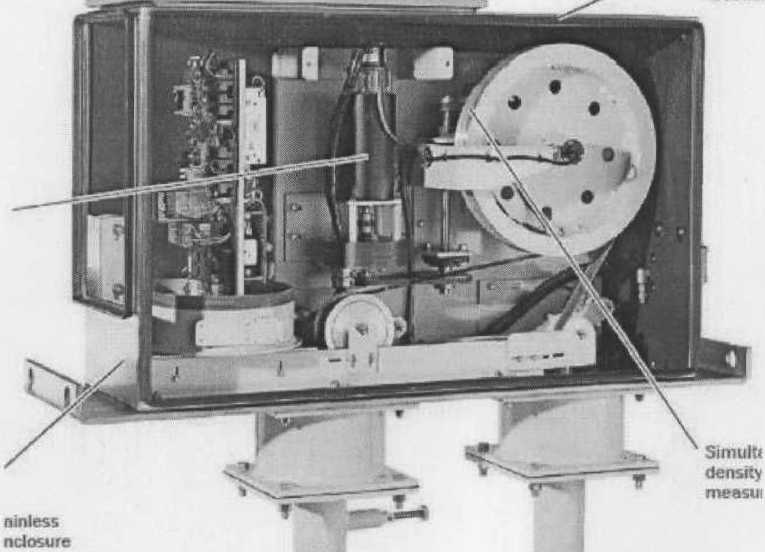

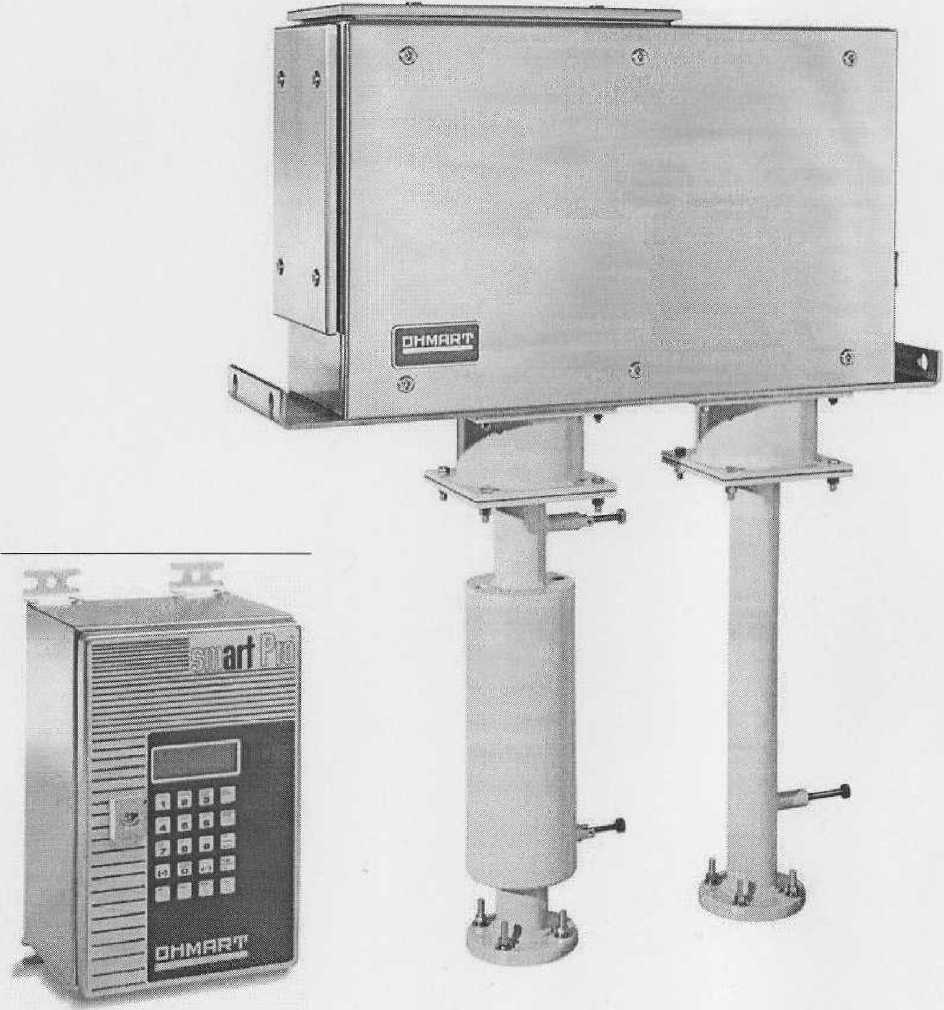

Рисунок 3. Внешний вид уровнемеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

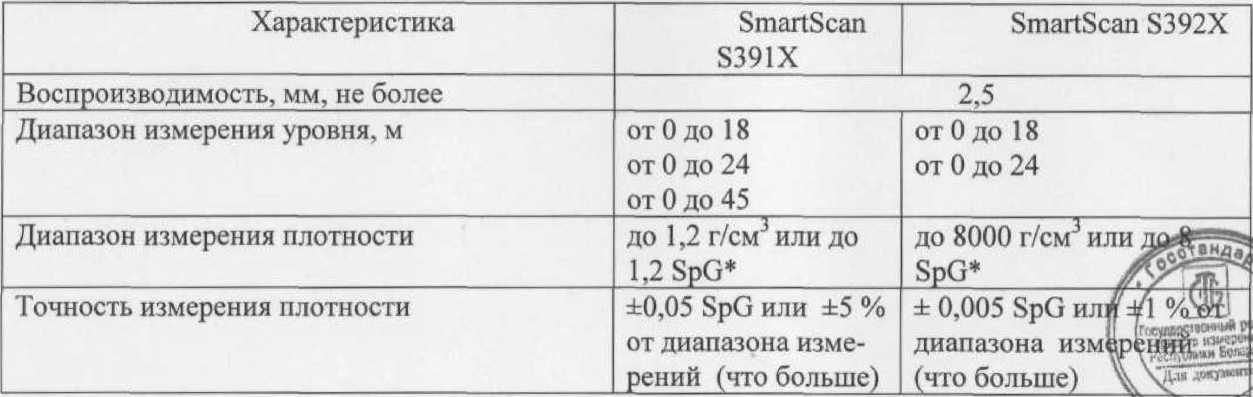

Основные технические и метрологические характеристики уровнемеров представлены в таблице I. Таблица 1
|
Диапазон температур окружающей среды, °C |
от минус 20 до плюс 48; от минус 50 до плюс 48 (с применением нагревающего комплекта) |
|
Диапазон относительной влажности окружающего воздуха, % |
от 0 до 95 без конденсата |
|
Напряжение питания переменного тока с частотой 50/60 Гц, В |
230±23 |
|
Мощность потребления, Вт, не более |
250; 500 (с применением нагревающего комплекта) |
|
Диапазон токового выходного сигнала, мА |
от 4 до 20 мА или от 0 до 20 мА (0-1,000 Ом) или от 0 до 100 мВ (20 кОм) |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
1219 360 1670 (может изменяться в зависимости от комплектации) |
|
Масса, кг, не более |
от 386 до 499 (в зависимости от комплектации) |
|
Степень взрывозащиты и искробезопасности |
II 2 G ЕЕх d [ia] с ПВ ТЗ |
* SpG - приведенная (относительная) плотность - отношение плотности вещества при температуре 20°С к плотности воды при температуре 4°С
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на эксплуатационную документацию
Комплектность
Комплектность определяется индивидуальным заказом
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "VEGA Americas, Inc" (США).
МРБ МП.2047-2010 "Уровнемеры-плотномеры SmartScan S3900 MDTS".
Заключение
Уровнемеры-плотномеры SmartScan S3900 MDTS соответствуют технической документации фирмы "VEGA Americas, Inc" (США), IEC 529, ЕС 68-2-6, ЕС 68-2-27, ЕС 68-2-36, МЭК 60079-0:2004, МЭК 60079-1:2001, МЭК 61241-1-1-998, ЕН 50014:1997+А1+А2; ЕН 50018/2000.
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ, г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY/112 02.1.0.0025.
