Уровнемеры LFXG с электронным блоком GEN2000
| Номер в ГРСИ РФ: | РБ 03 07 4346 10 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "VEGA Grieshaber KG", Германия |
Уровнемеры LFXG с электронным блоком GEN2000 (в дальнейшем - уровнемеры) предназначены для измерения уровня жидкостей и сыпучих материалов в сосудах, реакторах и резервуарах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4346 10 |
| Наименование | Уровнемеры LFXG с электронным блоком GEN2000 |
| Год регистрации | 2010 |
| Номер сертификата | 7082 |
| Дата регистрации | 2011-04-28 |
| Срок действия | 2015-04-29 |
| Получатель сертификата | фирма "VEGA Americas, Inc", США (US) |
Производитель / Заявитель
фирма "VEGA Americas, Inc"
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2048-2010 |
Поверители
Скачать
|
Описание типа РБ 03 07 4346 10 [2010-08-24]
rb-03-07-4346-10_2010-08-24.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4346 10 [2011-06-02]
rb-03-07-4346-10_2011-06-02.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры LFXG с электронным блоком GEN2000 (в дальнейшем - уровнемеры) предназначены для измерения уровня жидкостей и сыпучих материалов в сосудах, реакторах и резервуарах.
Область применения - системы контроля и автоматического управления технологическими процессами в целлюлозно-бумажной, химической, пищевой и других отраслях промышленности.
Описание
Принцип действия измерения уровня основан на поглощении измеряемым продуктом гамма-излучения, при этом величина поглощения пропорциональна количеству (по высоте уровня) продукта, через которое проходит гамма-излучение. Гамма лучи от источника, пройдя через измеряемый продукт, попадают на материал, находящийся внутри гибкой части датчика, в котором радиоактивное излучение вызывает импульсы света, которые далее преобразуются фотоэлектронным умножителем в электрический сигнал. Электронный блок GEN 2000 обрабатывает полученные сигналы и формирует соответствующие токовые и иные выходные сигналы. По мере уменьшения уровня измеряемого продукта датчик фиксирует больше радиоактивного излучения и наоборот.
В состав уровнемера входят устройства:
- источник ионизирующего излучения;
- датчик Fiber Flex с гибким чувствительным элементом и электронным блоком GEN 2000;
- устройство связи (модем HART с персональным компьютером и программное обеспечение Ohmart/VEGA и/или портативный коммуникатор Emerson 375).
Схема устройства уровнемера приведена в Приложении А
В качестве источника радиоактивного излучения в уровнемерах используются:
- 137Cs, имеющий период полураспада 30 лет и излучающий гамма-лучи низкой энергии 660 КэВ;
- ^Со, имеющий период полураспада 5,3 года и излучающий гамма-лучи энергии 1,2 МэВ или 1,3 МэВ.
Для связи уровнемеров с персональным компьютером используется программа Ohmview 2000, позволяющая выполнять функции построения графика выходного сигнала, хранения и редактирования параметров конфигурации уровнемера, хранения данных измерений.
Внешний вид датчика уровнемера представлен на рисунке 1.
Поверительное клеймо наносится на эксплуатационную документацию и/или
сто нанесения знака поверки (клейма-наклейки) на уровнемер указано в Приложении вГ ( Л VL
V. \ / If

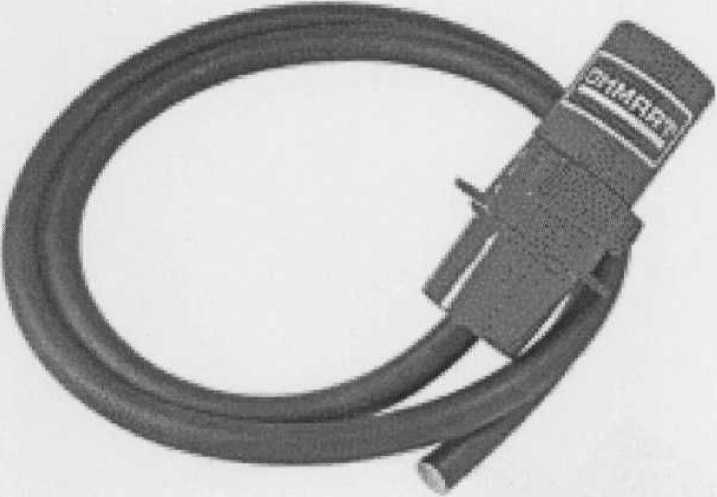

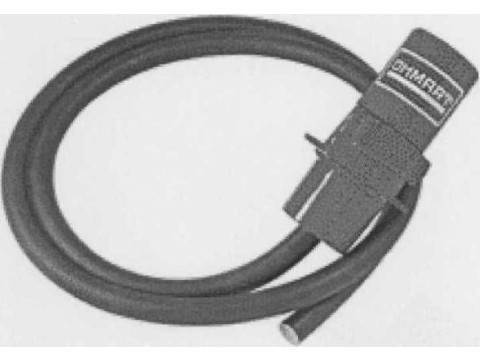

Рисунок 1. Внешний вид датчика уровнемера
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
;ль-
/ ) \ \\
\ Pgnytm'»1Ij
\ II
Основные технические и метрологические характеристики уровнемеров представлены в таблице 1.
Таблица 1 _______ ______________________________________
|
Характеристика |
Значение |
|
Диапазоны измерений уровня*, мм |
От 0 до 305 мм; от 0 до 610 мм; от 0 до 915 мм; от 0 до 1219 мм; от 0 до 1524 мм; от 0 до 1829 мм; от 0 до 2134 мм; от 0 до 2438 мм; от 0 до 2743 мм; от 0 до 3048 мм; от 0 до 3353 мм; от 0 до 3658 мм; от 0 до 3962 мм; от 0 до 4267 мм; от 0 до 4572 мм; от 0 до 4877 мм; от 0 до 5182 мм; от 0 до 5484 мм; от 0 до 5791 мм; от 0 до 6096 мм; от 0 до 6401 мм; от 0 до 6706 мм; от 0 до 7010 мм. |
|
Пределы допускаемой приведенной погрешности измерения уровня, от установленного диапазона измерений, % |
±1,0 |
|
Диапазон температур окружающей среды, °C |
от минус 20 до плюс 50 (по заказу возможна поставка для более низких температур) |
|
Диапазон относительной влажности окружающего воздуха, % |
от 0 до 95 без конденсата |
|
Напряжение питания, В: - переменного тока с частотой 50/60 Гц - постоянного тока |
230±23 24±2,4 |
|
Мощность потребления, В А, не более |
15 |
|
Параметры выходов, мА |
4-20, HART |
|
Габаритаметрые размеры, мм, не более: - мах диаметр - высота |
197 340 |
|
Масса, кг, не более |
6,8+0,0015 хдлина датчика в мм |
|
Степень взрывозащиты и искробезопасности |
II 2 G/D ЕЕх d ПС Тб |
|
Степень защиты по ГОСТ 14254 (IEC 529) |
IP66 |
* для увеличения диапазона измерения уровня может быть использована схем; ной установки уровнемеров j
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на эксплуатационную документацию
Комплектность
Комплектность определяется индивидуальным заказом
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "VEGA Americas, Inc" (США). МРБ МП.2048-2010 "Уровнемеры LFXG с детектором GEN2000".
Заключение
Уровнемеры LFXG с электронным блоком GEN2000 соответствуют технической документации фирмы "VEGA Americas, Inc" (США), ЕС 529, ЕС 68-2-6, ЕС 68-2-27, ЕС 68-2-36, МЭК 60079-0:2004, МЭК 60079-1:2001, МЭК 61241-1-1-998, ЕН 50014:1997+А1+А2; ЕН 50018/2000.
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY/112 02.1.0.0025.
Другие Уровнемеры
