Уровнемеры буйковые серии 249 с преобразователем DLC 3000
| Номер в ГРСИ РФ: | РБ 03 07 2764 11 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | «Emerson Process Management GmbH & Co. OHG», Германия |
|
Описание типа РБ 03 07 2764 11 [2011-01-01]
rb-03-07-2764-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2764 11 [2006-11-28]
rb-03-07-2764-11_2006-11-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2764 11 [2013-12-18]
rb-03-07-2764-11_2013-12-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2764 11 [2006-05-29]
rb-03-07-2764-11_2006-05-29.pdf
|
Скачать |
Уровнемеры буйковые серии 249 с преобразователем DLC3000 (далее - уровнемеры) предназначены для измерения уровня жидкостей, уровня раздела жидкостей в резервуарах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 2764 11 |
| Наименование | Уровнемеры буйковые серии 249 с преобразователем DLC 3000 |
| Год регистрации | 2011 |
| Номер сертификата | 7549 |
| Дата регистрации | 2011-12-27 |
| Срок действия | 2016-12-27 |
| Получатель сертификата | фирма "Emerson Process Management Group Services SAS", Франция (FR), компании "Emerson Process Management", США (US) |
Производитель / Заявитель
фирма "Emerson Process Management Group Services SAS" компании "Emerson Process Management"
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1558-2006. |
Поверители
Скачать
|
Описание типа РБ 03 07 2764 11 [2011-01-01]
rb-03-07-2764-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2764 11 [2006-11-28]
rb-03-07-2764-11_2006-11-28.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2764 11 [2013-12-18]
rb-03-07-2764-11_2013-12-18.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 2764 11 [2006-05-29]
rb-03-07-2764-11_2006-05-29.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры буйковые серии 249 с преобразователем DLC3000 (далее - уровнемеры) предназначены для измерения уровня жидкостей, уровня раздела жидкостей в резервуарах.
Уровнемеры применяются в системах контроля и автоматического управления технологическими процессами в нефтехимической, химической, пищевой, энергетической промышленности и других областях хозяйственной деятельности.
Описание
Уровнемеры состоят из датчика серии 249 и преобразователя DLC 3000.
Принцип действия уровнемеров основан на преобразовании выталкивающей силы жидкости, действующей на погруженный в нее буек, в угловое перемещение торсионной трубки и последующем преобразовании в электрический сигнал, который передается на показывающее или регистрирующее устройство.
Датчики уровнемеров изготавливают в следующих исполнениях:
- 249, 249В, 249BF, 249С, 249К, 249L - для камерных уровнемеров верхнего монтажа (устанавливаются сверху резервуара);
- 249Р, 249ВР, 249СР - для бескамерных уровнемеров верхнего монтажа;
- 249V - для бескамерных уровнемеров бокового монтажа (устанавливаются сбоку резервуара);
- 249W - для уровнемеров верхнего монтажа или устанавливаемых на камере, поставляемой заказчиком;
Уровнемеры могут иметь индикацию (ЖКИ индикатор), изготавливаются в обычном или взрывозащищенном исполнениях.
Схема с указанием нанесения знака поверки в виде клейма-наклейки приведена в приложении А, рисунок А. 1.

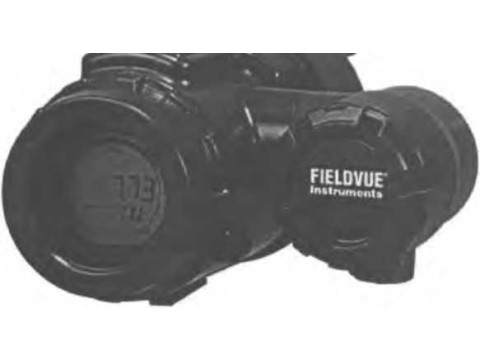

Внешний вид уровнемеров представлен на рисунке 1. Z/WaX
Рисунок 1 - Внешний вид уровнемеров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемеров представлены в таблице 1.
Таблица 1
|
Наименование характеристик |
Значение | |
|
Объем буйка, см’’ - для исполнения 249СР; - для остальных исполнений |
980 1640 | |
|
Диапазон измерения, мм |
от 0 до 3048 (в зависимости от исполнения буйка) | |
|
Выходной сигнал преобразователя: |
аналоговый, мА |
от 4 до 20 |
|
цифровой |
HART | |
|
Пределы допускаемой основной приведенной погрешности, %___________________________________ |
±1.11 от диапазона изменения | |
|
Вариация, %, не более |
1,0 от диапазона измерения | |
|
Чувствительность, %, не менее |
±0,05 от диапазона измерения | |
|
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды от температуры нормальных условий (25°С) в пределах рабочего диапазона на 1 °C |
±0,03 % от диапазона измерения | |
|
Диапазон температур измеряемой среды. °C |
от минус 198 до плюс 427 (в зависимости от материалов датчика 249) | |
|
Рабочий диапазон температуры окружающей среды, °C |
от минус 40 до плюс 80 | |
Продолжение таблицы 1
|
Наименование характеристик |
Значение |
|
Степень защиты оболочки по ГОСТ 14254-96 (EN 60529) |
IP66 |
|
Степень взрывозащиты по EN 50014, EN 50020, EN 50284, EN 50281-1-1 |
EEx(ia) ПС Тб, EExd ПС Тб, ЕЕхпСЬПСТб |
|
Масса преобразователя, кг, не более |
2,7 |
Знак утверждения типа
Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Уровнемер в составе датчика серии 249 и преобразователя DLC3000;
Руководство по эксплуатации;
Методика поверки МРБ МП. 1558 - 2012.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Emerson Process Management Group Services SAS", Франция, компании "Emerson Process Management", США.
МРБ МП. 1558 - 20^ "Уровнемеры буйковые серии 249 с преобразователем DLC3000. Методика поверки".
Заключение
Уровнемеры буйковые серии 249 с преобразователем DLC3000 соответствуют технической документации фирмы "Emerson Process Management Group Services SAS", Франция, компании "Emerson Process Management", США.
Межповерочный интервал - не более 24 месяцев (для уровнемеров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93,
тел.334-98-13.
Аттестат аккредитации № BY/112 02.1.0.0025.
