Уровнемеры поплавковые ДУУ4М предназначены для измерений уровня различных жидких продуктов и уровней раздела не смешиваемых жидкостей, а также измерений температуры и давления контролируемой среды.

Информация по Госреестру

Основные данные
Номер по Госреестру	РБ 03 07 4821 12
Наименование	Уровнемеры поплавковые ДУУ4М
Год регистрации	2012
Номер сертификата	7654
Дата регистрации	2012-02-01
Срок действия	2016-06-16
Получатель сертификата	ЗАО "Альбатрос", г. Москва, Российская Федерация (RU)

Производитель / Заявитель

ЗАО "Альбатрос"

Адрес: 127434, г. Москва, ул. Немчинова, д.12

Контакты: +7(495)921-41-73, +7(499)977-04-11

Поверка

Межповерочный интервал / Периодичность поверки	24 мес.
Методика поверки	Поверка проводится по методике УНКР.407631.003 МП, утвержденной в 2011 г.
Признание поверки	Первичная при выпуске из производства: ЗАО "Альбатрос" (номер реестра - №1295, шифр поверительного клейма - ВИА)(НТК №01-12).

Поверители

Скачать

Описание типа РБ 03 07 4821 12 [2012-09-25]

rb-03-07-4821-12_2012-09-25.pdf

Скачать

Описание типа

Назначение Описание Программное обеспечение Технические характеристики Знак утверждения типа Комплектность Поверка Сведения о методах измерений Нормативные документы Рекомендации к применению

Назначение

Описание

Уровнемеры поплавковые ДУУ4М (далее - уровнемеры), состоят из датчиков уровня ультразвуковых ДУУ2М (табл.З) (далее - датчики), обеспечивающих измерение текущих значений контролируемых параметров и выдающих информацию о результатах измерений, и блоков, обеспечивающих питание подключенных к ним датчиков, а так же формирование выходных информационных сигналов на основе полученных датчиками результатов измерений.

В зависимости от типа выходного сигнала уровнемеры изготавливаются в 2-х модификациях:

-ДУУ4М-ТВ состоящий из блока токовых выходов искробезопасного БТВИЗ (далее - БТВИЗ) и одного датчика уровня ДУУ2М;

-ДУУ4М-ЯБ состоящий из блока интерфейса искробезопасного БИИЗ (далее - БИИЗ) и одного датчика уровня ДУУ2М.

Модификация ДУУ4М-ТВ обеспечивает формирование токовых выходных сигналов 4...20 мА, в величине которых содержится информация о значениях измеренных параметров, причем каждому из них соответствует свой токовый сигнал.

Модификация ДУУ4М-ЯБ имеет выходной сигнал в виде последовательного интерфейса RS-485, передача результатов измерений организована в формате протокола Modbus RTU.

Измерение уровня продукта основано на измерении датчиками времени распространения в стальной проволоке короткого импульса упругой деформации.

По всей длине проволоки намотана катушка, в которой протекает импульс тока, создавая магнитное поле. В месте расположения поплавка с постоянным магнитом, скользящего вдоль проволоки, в ней под действием магнитострикционного эффекта возникает импульс продольной деформации, который распространяется по проволоке и фиксируется пьезоэлементом, закрепленным на ней.

Кроме того, возникает импульс упругой деформации, отраженный от нижнего конца чувствительного элемента (ЧЭ) датчика и фиксируемый пьезоэлементом датчика.

В датчике измеряется время от момента формирования импульса тока до момента приема импульсов упругой деформации, принятых и преобразованных пьезоэлементом. Это позволяет определить расстояние до местоположения поплавка, определяемого положением уровня жидкости, относительно длины датчика.

Программное обеспечение

Встроенное программное обеспечение (ПО) уровнемеров используется для измерений уровня продукта относительно рабочей длины датчика, передачи результатов измерений и калибровки уровнемера. Передача результатов измерений для ДУУ4М-ТВ производится в виде токового сигнала в диапазоне 4-20 мА, для ДУУ4М-К8 по цифровому интерфейсу RS-485 протокол ModBus RTU. При программировании микроконтроллера ячейки коммутации (ЯК2) устанавливается биг защиты, исключающий считывание и изменение ПО, дополнительно после проверки метрологических характеристик прибор должен быть опломбирован.

Класс защиты ПО по МИ 3286-2010 - «А».

Наименование ПО	Идентификационное наименование ПО	Номер версии (идентификационный номер) ПО	Цифровой идентификатор ПО (контрольная сумма исполняемого кода)	Алгоритм вычисления цифрового идентификатора ПО
Программа ДУУ4М (при работе с датчиками ДУУ2М длиной более 1,8 м).	DY4MJ0E.HEX	Ю.е	f28a6d6d99faacdb7 9aca63cafd745c8	MD5 согласно RFC1321
Программа ДУУ4М (при работе с датчиками ДУУ2М длиной от 0,85 до 1,8 м).	DY4M_206.HEX	2.06	99b22dbcac4383c2 5а91Ь142се2с03Ь2
Программа ДУУ4М (при работе с датчиками ДУУ2М длиной от 0,4 до 0,85 м).	DY4M_407.HEX	4.07	76dcllfeb9998cl0 53dcad24d7291629
Программа ДУУ4М (при работе с датчиками ДУУ2М длиной до 0,4 м).	DY4M_408.HEX	4.08	27a24fel4a41bld6 4d00d36cc0568198

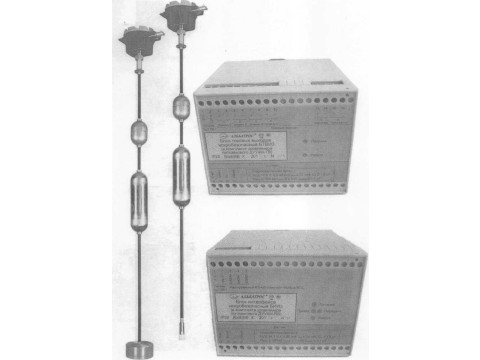

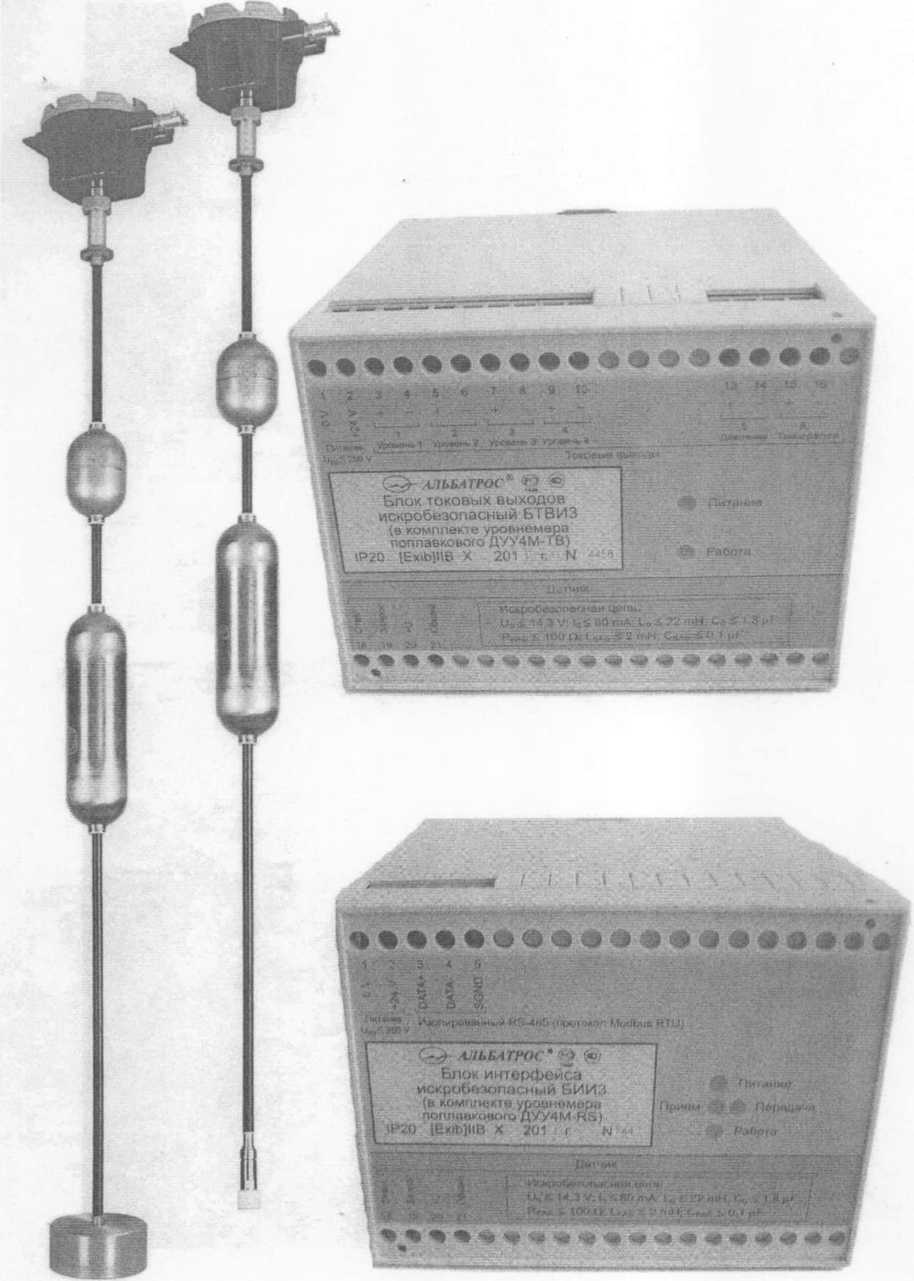

Фотография общего вида

всего листов 9

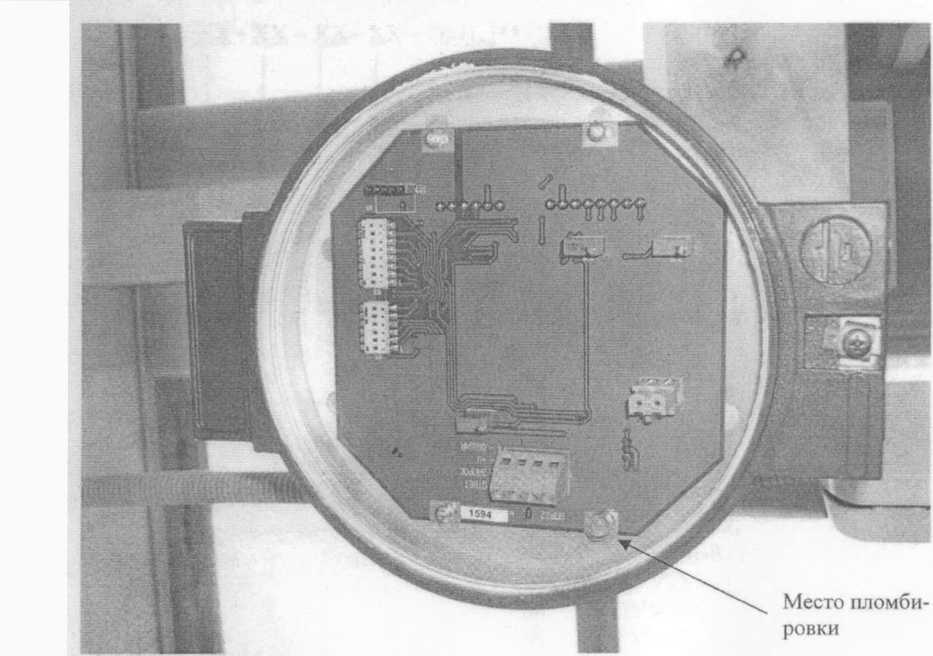

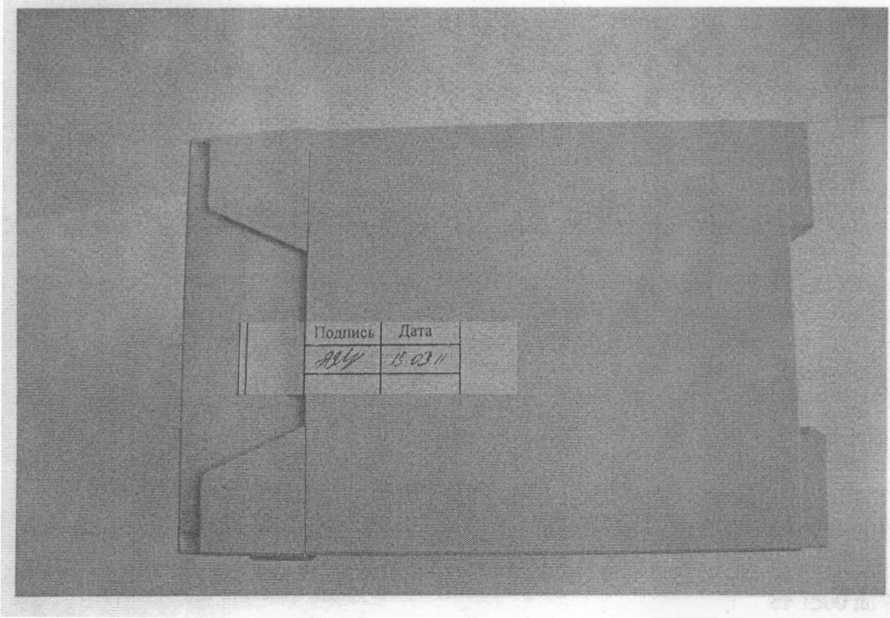

Фотографии пломбировки датчиков и блоков уровнемеров ДУУ4М

Структураусловного обозначения уровнемеров

ЛУУ4М - XX - XX - XX- XX - ОМ 1,5 * *

।--- Вид климатического исполнения датчика

Предельное избыточное рабочее давление датчика, МПа (0,15 или 2,0)

Длина чувствительного элемента

( датчика, м (от 1,5 до 25)

Тип выходного сигнала уровнемера: ТВ - токовый выход;

RS - интерфейс RS-485

Тип датчика

01 -ДУУ2М-01;

_____________________ 02 - ДУУ2М-02;

02Т - ДУУ2М-02Т;

03 -ДУУ2М-03;

04 -ДУУ2М-04;

05 -ДУУ2М-05;

06 -ДУУ2М-06;

07 -ДУУ2М-07;

08 -ДУУ2М-08;

10 -ДУУ2М-Ю;

ЮТ -ДУУ2М-10Т;

12 -ДУУ2М-12;

14 -ДУУ2М-14;

16 -ДУУ2М-16

—------------------ Тил уровнемера

♦*-Вусловном обозначении уровнемера согласно ГОСТ 15150-69 означает, что диапазон но-значений по какому-либо климатическому фактору шире, чем диапазон нормаль-Шх значений, а более узких диапазонов значений других климатических факторов не преду-смотрено. Применительно к уровнемеру климатическим фактором с расширенным диапазо-: ном номинальных значений является температура внешней среды для датчиков ДУУ2М: от минус 45 до 75 йС.

Технические характеристики

ЭДйвимальиая длина ЧЭ, мм: ‘ЙЙсдатчиков ДУУ2М-01-1, -02-1, -02Т-1, -03-1, -04-1, -05-1, -06-1, -07-1,-08-1; ,’ди датчиков ДУУ2М-10-1,-ЮТ-1, -12-1,-14-1,-16-1	от 1500 до 4000 от 4000 до 25000
Нижний неизмеряемый уровень, не более, мм -ДЛядатчиков ДУУ2М-01-1.-02-1, -02Т-1, -03-1,-04-1	100 + Н ’погр
- длядатчиков ДУУ2М-05-1 ,-06-1, -07-1, -08-1	150 + Н погр
-длядатчиков ДУУ2М-10-1,-ЮТ-1 ,-12-1,-14-1,-16-1	200 + Н погр

Зона «©измеряемых уровней между двумя поплавками в многопоплавко-; выхдатчиках, не более, мм	312
Пределы допускаемой абсолютной основной погрешности измерений уровня датчиком, в зависимости от типа поплавка, мм: - для датчиков с поплавками типа I (цилиндр) ’ * ДЛЯ датчиков с поплавками типа И (сфера), Ш, IV и V (овоиды, различающиеся размерами и массой)	±1 (±2,±3 по заказу) ±5
Диапазон измерений температуры (для датчиков, имеющих канал изме-рения температуры), °C -для датчиков ДУ У 2М-01-1, -02-1, -03-1, -04-1, -05-1, -06-1,-07-1, ЙЙ4, ДО-1,-12-1,-14-1, -16-1 - для датчиков ДУУ2М-02Т-1 .для датчиков ДУУ2М-10Т-1	от минус 45 до + 65 от минус 45 до +120 от минус 10 до +100
Пределы допускаемой абсолютной погрешности измерений температуры, *С: - минус 45 < At < минус 10 - минус 10 < At <+85 +85< At <+120	±2 ±0,5 ±2
Диапазон измерений избыточного давления (для датчиков, имеющих канал измерения давления), МПа	от 0 до 2
Пределы допускаемой приведенной погрешности измерений давления, %	±1,5
Число выходных токовых сигналов БТВИЗ, шт.	6
Диапазон выходных токовых сигналов БТВИЗ, мА	от 4 до 20
Максимальное сопротивление нагрузки БТВИЗ, не более, Ом	750
Пределы допускаемой приведенной погрешности выходных токовых сигналов БТВИЗ, %	±0,1
Напряжение питания уровнемера	+24 В ±10 %
Ток потребления уровнемера, не более, мА	180
^Габаритные размеры датчиков, не более, мм: - без крышки защитной - ©защитной крышкой	253х162х(140 + L) 256x180х(202 + L)
Габаритные размеры БТВИЗ, БИИЗ, не более, мм	100x75x109,5
Масса датчика, не более, кг	13,5
Масса БТВИЗ, БИИЗ, не более, кг	0,4
1 -Нпогр - глубина погружения поплавка; 2-Ъ ~ длина чувствительного элемента датчика

Тип датчика, номер разработки	Измеряемые параметры	Кол-во поплавков	Тип чувствитель ного элемента
ДУУ2М-07-1	уровень (уровень раздела сред), уровень раздела сред, давление	2	жесткий
ДУУ2М-08-1	уровень (уровень раздела сред), уровень раздела сред, температура, давление	2	жесткий
ДУУ2М-10-1, ДУУ2М-1 ОТ-1,	уровень (уровень раздела сред), температура	1	________ гибкий
ДУУ2М-12-1	уровень (уровень раздела сред), уровень раздела сред, температура	2	гибкий
ДУУ2М-14-1	уровень (уровень раздела сред), уровень раздела сред, уровень раздела сред, температура	3	гибкий
ДУУ2М-16-1	уровень (уровень раздела сред), уровень раздела сред, уровень раздела сред, уровень раздела сред, температура	4	гибкий __j

Знак утверждения типа

наносится на лицевую панель блока уровнемера и на титульный лист эксплуатационной документации типографским способом.

Комплектность

Таблица 4

Обозначение	Наименование ) Кол-во, шт.
Комплект уровнемера ДУУ4М-ТВ
УНКР.407631.003 ПС	Уровнемеры поплавковые ДУУ4М Паспорт	1
УНКР.407631.003РЭ	Уровнемеры поплавковые ДУУ4М Руководство по эксплуатации	1
УНКР.407631.003 МП	Уровнемеры поплавковые ДУУ4М Методика поверки	1
Комплек[ датчика
УНКР.407533.068-01	Датчик уровня ультразвуковой ДУУ2М	1 (в соответствии с заказом)
УНКР.302639.001	Втулка	1 !
УНКР.711100.001	Заглушка	г ' I 1
УНКР.754176.002	Прокладка	________________________ 1 !
СК2 10x40мм, красная	Номерное сигнальное устройство-наклейка	1
УНКР.407533.068 ПС	Паспорт	1
УНКР.407533.068 РЭ	Руководство по эксплуатации	1
ВМПК.321312.003/007	Ящик	1
Комплект блока токовых выходов искробезопасного БТВИЗ ;
УНКР.468157.074	Блок токовых выходов искробезопасный БТВИЗ	1 1
УНКР.321312.075-01	Тара транспортная \| 1 \|
Комплект уровнемера ДУУДМ-RS \|
УНКР.407631.003 ПС	Уровнемеры поплавковые ДУУ4М Паспорт	1 '
УНКР .407631.003 РЭ УНКР.407631.003 МП	Уровнемеры поплавковые ДУУ4М Руководство по эксплуа тации Уровнемеры поплавковые ДУУ4М Методика поверки	1 j ■’ — ........... j

Обозначение	Наименование	Кол-во, шт.
Комплект датчика
УНКР.407533.076-03	Датчик уровня ультразвуковой ДУУ2М	1 (в соответствии с заказом)
У НКР.302639.001 УНКР.711100.001	Втулка____ _ Заглушка	____1___ 1
УНКР.754176.002	Прокладка	1
СК2 10x40 мм, красная	Номерное сигнальное устройство-наклейка	1
УНКР.407533.076 ПС	I Гаспорт	1
УНКР.407533.068 РЭ	Руководство по эксплуатации	1
Комплект блока интерфейса искробезопасного		БИИЗ __ 1
УНКР.468157.075	Блок интерфейса искробезопасный	БИИЗ __ 1
У НКР,321312.075	'Гара транспортная__	1

Поверка

осуществляется по документу УНКР.407631.003 МП «Уровнемеры поплавковые ДУУ4М. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» 04.04.2011г.

Основное поверочное оборудование:

- лента измерительная 3-го разряда с диапазоном измерений от 0 до 30000 мм, по МИ 2060-90;

- термометр электронный лабораторный ЛТ-300, диапазон измеряемых температур от минус 50 до ±300 °C, пределы допускаемой абсолютной погрешности в диапазоне температур от минус 50 до 199,9 °C - ±0,05 °C.

~ портативный калибратор тока UPS-Ш, класс точности ±0,01 %•„

- манометр избы годного давления грузонор!пневой МП-60 класс точности 0,02 ГОСТ 8219-83.
