Уровнемеры буйковые 244LD Levelstar, 244LVP Levelstar
| Номер в ГРСИ РФ: | РБ 03 07 1785 13 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "Foxboro Eckardt GmbH", Германия |
Уровнемеры буйковые 244LD Levelstar, 244LVP Levelstar (далее - уровнемеры) предназначены для преобразования значения уровня жидкости в унифицированный токовый выходной сигнал.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 1785 13 |
| Наименование | Уровнемеры буйковые 244LD Levelstar, 244LVP Levelstar |
| Год регистрации | 2013 |
| Номер сертификата | 8613 |
| Дата регистрации | 2013-07-30 |
| Срок действия | 2018-07-30 |
| Получатель сертификата | фирма "Foxboro Eckardt GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Foxboro Eckardt GmbH"
Адрес: Pragstr.82, D-70376 Stuttgart
Контакты: +49(0)711 502-0 / +49(0)711 502-597
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 1223-2013. |
Поверители
Скачать
|
Описание типа РБ 03 07 1785 13 [2008-04-03]
rb-03-07-1785-13_2008-04-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 1785 13 [2013-10-24]
rb-03-07-1785-13_2013-10-24.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры буйковые 244LD Levelstar, 244LVP Levelstar (далее - уровнемеры) предназначены для преобразования значения уровня жидкости в унифицированный токовый выходной сигнал.
Область применения - системы автоматического контроля, регулирования и управления технологическими процессами, в том числе во взрывоопасных условиях производства, на предприятиях химической, нефтехимической и нефтяной промышленности.
Описание
В состав уровнемера входит буек цилиндрической формы, передаточные звенья (рычажное коромысло, торсионная трубка, шток - для уровнемера 244LD Levelstar), чувствительный элемент и электронный усилитель. При изменении измеряемого уровня происходит изменение гидростатической выталкивающей силы, воздействующей на буек. Сила, равная разности силы тяжести буйка и гидростатической выталкивающей силы (далее по тексту - гидростатическая сила), воздействует на чувствительный элемент, на который нанесены четыре тонкопленочных металлических тензодатчика, соединенные в мостовую схему. Напряжение диагональной секции моста, пропорциональное силе, действующей на чувствительный элемент, подается на вход электронного усилителя. В электронном усилителе напряжение преобразуется в унифицированный токовый выходной сигнал (4-20) мА.
Уровнемеры изготавливаются в двух модификациях: 244LD Levelstar, 244LVP Levelstar, различающихся конструкцией и диапазоном температур измеряемой среды.
В уровнемерах буйковых 244LD Levelstar, для расширения рабочего диапазона температур измеряемой среды, буек удален от чувствительного элемента. Гидростатическая сила, выталкивающая буек, передается рычажным коромыслом и торсионной трубкой рабочему штоку, который воздействует на чувствительный элемент.
В уровнемерах буйковых 244LVP Levelstar гидростатическая сила буйка воздействует непосредственно на чувствительный элемент.
Поверительное клеймо-наклейка наносится на лицевую сторону ЖКИ. Пример нанесения поверительного клейма-наклейки показан Приложении А к Описанию типа.

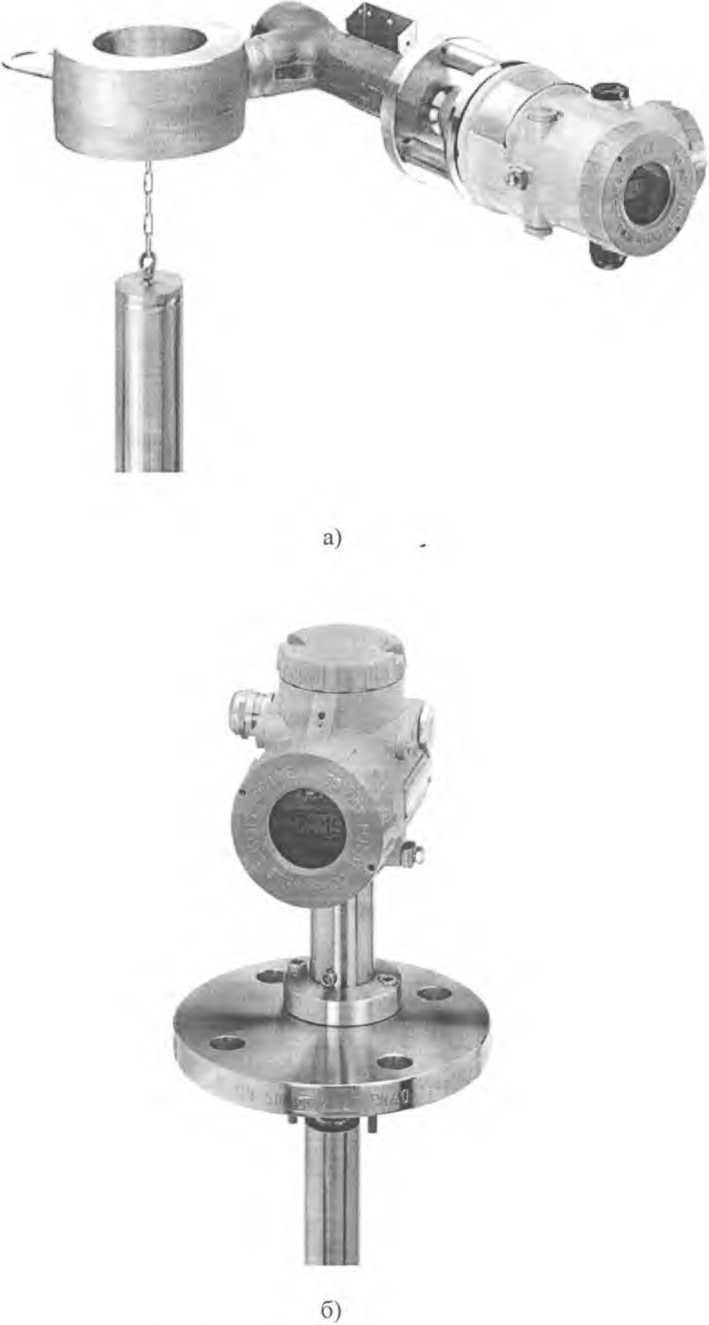

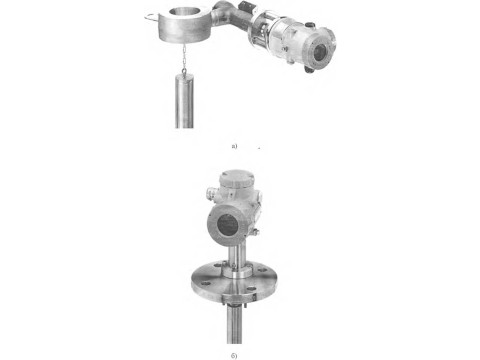

Внешний вид уровнемеров приведен на рисунке 1.
Лист 1 из 5
Рисунок 1 - Внешний вид уровнемеров
(а - уровнемер буйковый 244LD Levelstar; б - уровнемер буйковый 244LVP L
Государственный
Дли документов
средств измерений Т° Республики Беларусь
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемеров указаны в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики для модификаций | |
|
244LD Levelstar |
244LVP Levelstar | |
|
1 Измеряемая среда |
Жидкость | |
|
2 Диапазон плотностей измеряемой среды, кг/м3 |
от 100 до 2000 | |
|
3 Минимальная разность плотностей жидкостей при измерении уровня раздела фаз, кг/м3, не менее |
100 | |
|
4 Диапазон длин буйка, мм |
от 50 до 50000 |
от 350 до 3000 |
|
5 Вес буйка, Н, не более |
25 |
40 |
|
6 Диапазон преобразований уровня, мм |
от 0 до 50000 |
от 0 до 3000 |
|
7 Диапазон выходного токового сигнала, мА |
от 4 до 20 | |
|
8 Выходной цифровой сигнал |
HART, FOUNDATION Fieldbus | |
|
9 Пределы допускаемой основной приведенной погрешности токового выходного сигнала, % |
±0,2 | |
|
10 Диапазон температур окружающего воздуха при эксплуатации, °C: - без дисплея - с дисплеем |
от минус 40 до плюс 85 от минус 40 до плюс 70 | |
|
11 Диапазон температур измеряемой среды при эксплуатации,°C |
от минус 196 до плюс 500 |
от минус 50 до плюс 150 |
|
12 Температура при транспортировании и хранении, °C |
от минус 5 С |
до плюс 85 |
|
13 Степень защиты оболочки по ГОСТ 14254-96 |
IP 66 | |
|
14 Давление в резервуаре, МПа, не более |
25 |
4 |
|
15 Пределы допускаемой дополнительной приведенной погрешности токового выходного сигнала, вызванной изменением температуры, %/10 К: - окружающей среды - измеряемой жидкости |
±0,07 ±0,1 | |
|
16 Пределы допускаемой дополнительной приведенной погрешности токового выходного сигнала, вызванной изменением давления измеряемой среды, %/1 МПа |
Не нормируется |
±0,03 |
|
17 Диапазон напряжений питания постоянного тока, В |
от 12 до 42 | |
|
18 Масса уровнемера, кг, не более |
13 |
8 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.
Комплектность
Комплектность поставки уровнемеров определяется заказом в соответствии с технической документацией фирмы "Foxboro Eckardt GmbH" (Германия).
Основной комплект поставки включает:
- уровнемер;
- руководство по эксплуатации.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "Foxboro Eckardt GmbH", Германия.
МРБ МП. 1223-2013 «Уровнемеры буйковые 144LD, 144LVD, 244LD, 244LVP, 244LD Levelstar, 244LVP Levelstar. Методика поверки».
Заключение
Уровнемеры буйковые 244LD Levelstar, 244LVP Levelstar соответствуют технической документации фирмы "Foxboro Eckardt GmbH" .
Межповерочный интервал - не более 24 месяцев, для уровнемеров, предназначенных для применения, либо применяемых в сфере законодательной метрологии.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93, тел. 334-98-13 Аттестат аккредитации №BY/112 02.1.0.0025
