Уровнемеры буйковые BW 25
| Номер в ГРСИ РФ: | РБ 03 07 3510 14 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "KROHNE Messtechnik GmbH", Германия |
Уровнемеры буйковые BW 25 (далее - уровнемеры) предназначены для измерения уровня жидкости и границы раздела фаз в емкостях и резервуарах, в том числе, находящихся при высоких температурах и высоких давлениях.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 3510 14 |
| Наименование | Уровнемеры буйковые BW 25 |
| Год регистрации | 2014 |
| Номер сертификата | 9475 |
| Дата регистрации | 2014-11-27 |
| Срок действия | 2019-11-27 |
| Получатель сертификата | фирма "KROHNE S.A.S.", Франция (FR) |
Производитель / Заявитель
фирма "KROHNE S.A.S."
Адрес: LesOrs - BP98, F - 26103 Romans Cedex
Контакты: +33 (0)475 054 400 / +33 (0)475 050 048 / info.france@krohne.com
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МРБ.МП. 1724-2007. |
Поверители
Скачать
|
Описание типа РБ 03 07 3510 14 [2013-09-30]
rb-03-07-3510-14_2013-09-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 3510 14 [2015-01-06]
rb-03-07-3510-14_2015-01-06.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры буйковые BW 25 (далее - уровнемеры) предназначены для измерения уровня жидкости и границы раздела фаз в емкостях и резервуарах, в том числе, находящихся при высоких температурах и высоких давлениях.
Область применения - системы автоматического контроля на предприятиях химической, нефтехимической, нефтяной, целлюлозно-бумажной и других отраслей промышленности и энергетики, в том числе во взрывоопасных условиях.
Описание
Принцип действия уровнемера состоит в определении местоположения буйка в жидкости. Длина буйка, погруженного в жидкость, соответствует диапазону измерения уровня. На буек, подвешенный на пружине, в соответствии с законом Архимеда, действует выталкивающая сила, пропорциональная массе вытесненной буйком жидкости. Изменение массы буйка, вызванное действием выталкивающей силы, соответствует изменению длины пружины, что является показателем уровня жидкости. Изменение длины пружины преобразуется с помощью магнитной системы и передается на показывающее устройство. Использование магнитной передачи сигнала позволяет изолировать зону индикации от рабочей зоны, что расширяет технические возможности уровнемера.
Уровнемер может быть установлен как сверху емкости, так и на боковой стороне в выносной камере.
Уровнемеры выпускаются в двух исполнениях:
BW 25/М9 - показывающее устройство представляет собой стрелочный индикатор со шкалой отградуированной в миллиметрах, процентах, или в единицах измерения объема. Уровнемер может быть укомплектован одним или двумя предельными выключателями и аналоговым преобразователем уровня.
BW 25/М10 - показывающее устройство выполнено в виде цифрового индикатора.
Корпус показывающего устройства в обоих исполнениях изготавливается из литого алюминия с покрытием на основе синтетической смолы, буек и пружина изготавливаются из высококачественной нержавеющей стали. По специальному заказу буек может изго^^л-йвать^я., также из титана. /5
Внешний вид уровнемеров представлен на рисунках 1, 2. /( /'
Лйсу 1 листовУ

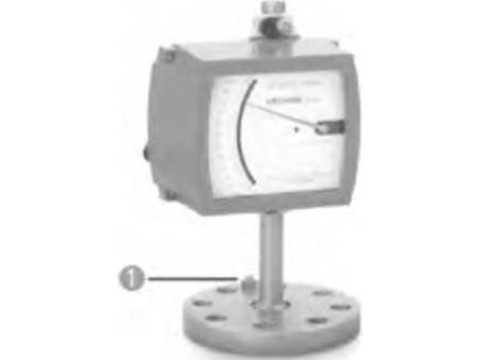

Рисунок 1. Внешний вид показывающих устройств уровнемера BW 25:
1,2 - показывающее устройство М9; 3 - показывающее устройство М10
Рисунок 2. Уровнемер буйковый BW 25/ М9
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики уровнемеров представлены в таблице 1.
Таблица 1
|
Характеристика |
Значение |
|
Измеряемая среда |
жидкость |
|
Диапазон измерений, м |
0,3 ....6 |
|
Плотность рабочей среды, кг/дм3, не менее |
0,45 |
|
Разность плотностей жидкостей при измерении уровня раздела фаз, кг/дм3, не менее |
0,1 |
|
Пределы допускаемой погрешности измерений, % от диапазона измерений |
± 1,5 |
|
Диапазон избыточного давления, бар • опция |
0-40 0-400 |
|
Температура измеряемой среды, °C (в зависимости от показывающего устройства): • М9 •М10 |
- 40 - 400 - 40 - 200 |
|
Температура окружающей среды, °C |
-40-60 |
|
Выходной сигнал, мА |
4 ... 20, HART |
|
Напряжение питания постоянного тока, В |
12-30 |
|
Предельные выключатели |
SC 3.5-NO-Y, SJ 3.5-E2 |
|
Степень защиты оболочки по ГОСТ 14254-96 |
IP 65/67 |
|
Габаритны размеры буйка, мм, не более: • длина • диаметр показывающего устройства • М9 •М10 |
300 - 6000 18-70 168 x 181x 106 0 (122 x 117) |
|
Масса показывающего устройства, кг, не более: • М9 • М10 |
3,0 2,5 |
ЗНАК ГОСУДАРСТВЕННОГО РЕЕСТРА
Знак Государственного реестра наносится на эксплуатационную документацию уровнемеров типографским способом.
Комплектность
1. Уровнемер BW 25
1 шт.
1 экз.
2. Руководство по эксплуатации
Нормативные документы
Техническая документация компании «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия. МРБ МП. 1724 - 2007 «Уровнемеры буйковые BW 25. Методика поверки».
// /
// / \
f
V
\ Лист 3 листов 5
Заключение
Тип «Уровнемеры буйковые BW 25» утвержден с техническими и метрологическими характеристиками, приведенными в настоящем Описании типа, метрологически обеспечен при ввозе в страну и в эксплуатации в соответствии с требованиями нормативной документации.
Уровнемеры соответствуют технической документации компании «KROHNE Messtechnik GmbH», г. Дуйсбург, Германия.
Межповерочный интервал - не более 24 месяцев.
Государственные контрольные испытания в соответствии с приказом Госстандарта проведены отделом метрологии республиканского унитарного предприятия «Гродненский центр стандартизации, метрологии и сертификации», пр. Космонавтов, 56, 230003, г. Гродно, факс (0152) 64 31 29, тел. (0152) 75 59 78, эл. почта csms grodno@tut.by, аттестат аккредитации BY/112 02.6.0.0004 от 24.10.2008 г.
