Уровнемеры LSG с электронным блоком GEN2000
| Номер в ГРСИ РФ: | РБ 03 07 4347 10 |
|---|---|
| Раздел: | Средства измерений расхода и количества жидкости и газа [7] |
| Категория: | Уровнемеры |
| Производитель / заявитель: | "VEGA Grieshaber KG", Германия |
Уровнемеры LSG с электронным блоком GEN2000 (в дальнейшем - уровнемеры) предназначены для измерения уровня жидкостей и сыпучих материалов в сосудах, реакторах и резервуарах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 07 4347 10 |
| Наименование | Уровнемеры LSG с электронным блоком GEN2000 |
| Год регистрации | 2010 |
| Номер сертификата | 7083 |
| Дата регистрации | 2011-04-28 |
| Срок действия | 2015-04-29 |
| Получатель сертификата | фирма "VEGA Americas, Inc", США (US) |
Производитель / Заявитель
фирма "VEGA Americas, Inc"
Адрес: .
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2049-2010 |
Поверители
Скачать
|
Описание типа РБ 03 07 4347 10 [2010-07-30]
rb-03-07-4347-10_2010-07-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 07 4347 10 [2011-06-02]
rb-03-07-4347-10_2011-06-02.pdf
|
Скачать |
Описание типа
Назначение
Уровнемеры LSG с электронным блоком GEN2000 (в дальнейшем - уровнемеры) предназначены для измерения уровня жидкостей и сыпучих материалов в сосудах, реакторах и резервуарах.
Область применения - системы контроля и автоматического управления технологическими процессами в нефтеперерабатывающей, целлюлозно-бумажной, химической, пищевой и других отраслях промышленности
Описание
Принцип действия непрерывного измерение уровня основан на поглощении измеряемым продуктом гамма-излучения, при этом величина поглощения пропорциональна количеству (по высоте уровня) продукта, через которое проходит гамма-излучение. Гамма лучи от источника, пройдя через измеряемый продукт, попадают на материал, находящийся внутри датчика, в котором радиоактивное излучение вызывает импульсы света, которые далее преобразуются фотоэлектронным умножителем в электрический сигнал. Электронный блок GEN 2000 обрабатывает полученные сигналы и формирует соответствующие токовые и иные выходные сигналы. По мере уменьшения уровня измеряемого продукта датчик фиксирует больше радиоактивного излучения и наоборот.
В состав уровнемера входят следующие устройства:
- источник ионизирующего излучения;
- датчик LSG с электронным блоком GEN 2000;
- устройство связи (модем HART с персональным компьютером и программное обеспечение Ohmart/VEGA и/или портативный коммуникатор Emerson 375).
В качестве источника радиоактивного излучения в уровнемерах используются:
- 137Cs, имеющий период полураспада 30 лет и излучающий гамма-лучи низкой энергии 660 КэВ;
- w*Co, имеющий период полураспада 5,3 года и излучающий гамма-лучи энергии 1,2 МэВ или 1,3 МэВ.
Для связи уровнемеров с персональным компьютером используется программа Ohmview 2000, позволяющая выполнять функции построения графика выходного сигнала, хранения и редактирования параметров конфигурации уровнемера, хранения данных измерений.

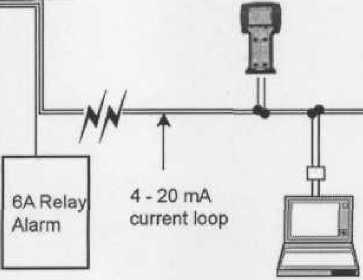

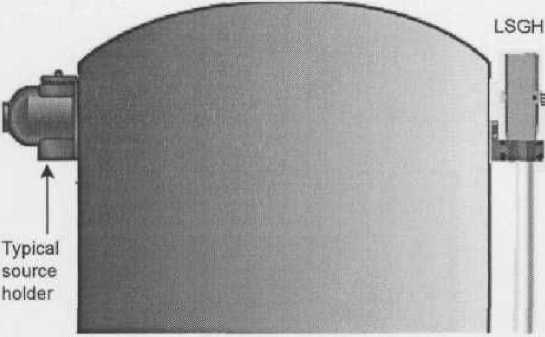

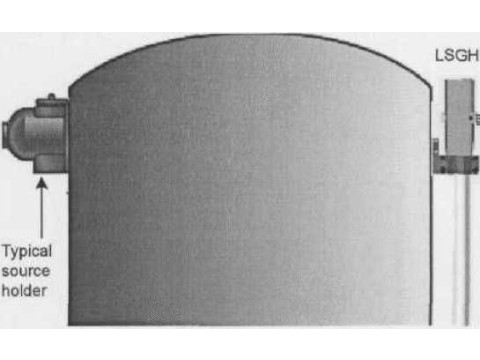

Схема устройства уровнемера приведена на рис. 1
Power
375 Field communicator
PC with HART modem
Рисунок 1. Схема устройства уровнемера
Control system

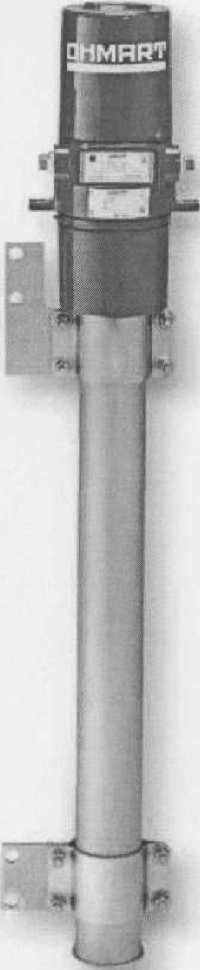

Внешний вид датчика уровнемера представлен на рисунке 2.
Поверительное клеймо наносится на эксплуатационную документацию и/или на уровнемер. Место нанесения знака поверки (клейма-наклейки) на уровнемер указано в Приложении А.
Рисунок 2. Внешний вид датчика уровнемера
О'
Via;,
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики уровнемеров представлены в таблице 1. Таблица 1
|
Характеристика |
Значение |
|
Диапазон измерения уровня, мм |
0-305 мм; 0-457 мм; 0-610 мм; 0-762 мм; 0-915 мм; 0-1067 мм; 0-1219 мм; 0-1372 мм; 0-1524 мм; 0-1676 мм; 0-1829 мм; 0-2134 мм; 0-2438 мм; 0-2743 мм; 0-3048 мм. |
|
Диапазон температур окружающей среды, °C |
от минус 20 до плюс 50; (по заказу возможна поставка для более низких температур) |
|
Диапазон относительной влажности окружающего воздуха, % |
от 0 до 95 без конденсата |
|
Лределы допускаемой приведенной погрешности измере-1ия уровня, от установленного диапазона измерений, % |
± 1,0 |
|
Напряжение питания, В: - переменного тока с частотой 50/60 Гц - постоянного тока |
230±23 24±2,4 |
|
Мощность потребления, ВА, не более |
15 |
|
Параметры выходов, мА |
4-20, HART |
|
Габаритные размеры, мм, не более: - мах диаметр - высота |
197 340 |
|
Масса, кг, не более |
10.98 г + 0.0065 кг х длина датчика в мм |
|
Степень взрывозащиты и искробезопасности |
112 G/D ЕЕх d ПС Тб |
|
Степень защиты по ГОСТ 14254 (IEC 529) |
IP 66 |
* для увеличения диапазона измерения уровня может быть использована схема последовательной установки уровнемеров
Знак утверждения типа
Знак утверждения типа средств измерений Республики Беларусь наносится на эксплуатационную документацию
Комплектность
Комплектность определяется индивидуальным заказом
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "VEGA Americas, Inc" (США). МРБ МП.2049-2010 " Уровнемеры LSG с детектором GEN2000".
Заключение
Уровнемеры LSG с электронным блоком GEN2000 соответствуют технической документации фирмы "VEGA Americas, Inc” (США)), ЕС 529, ЕС 68-2-6, ЕС 68-2-27, ЕС 68-2-36, МЭК 60079-0:2004, МЭК 60079-1:2001, МЭК 61241-1-1-998, ЕН 50014:1997+А1+А2; ЕН 50018/2000.
Межповерочный интервал - не более 12 месяцев.
Научно-исследовательский испытательный центр БелГИМ,
г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации №BY/112 02.1.0.0025.
