Фотометры РМ 2111
| Номер в ГРСИ РФ: | РБ 03 25 0908 11 |
|---|---|
| Раздел: | Средства измерений медицинского назначения [25] |
| Категория: | Фотометры |
| Производитель / заявитель: | ЗАО "Спектроскопия, оптика и лазеры - авангардные разработки", г. Минск |
Фотометры РМ 2111 (в дальнейшем - фотометры), предназначены для измерения оптической плотности, коэффициента пропускания и определения концентрации веществ в жидких и твердых образцах в ближней ультрафиолетовой, видимой и ближней инфракрасной областях спектра (от 340 до 850 нм) с выводом результатов измерения на встроенный индикатор, принтер и внешнюю ЭВМ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 25 0908 11 |
| Наименование | Фотометры РМ 2111 |
| Год регистрации | 2011 |
| Номер сертификата | 7071 |
| Дата регистрации | 2011-04-28 |
| Срок действия | 2016-04-28 |
| Получатель сертификата | ЗАО "Спектроскопия, оптика и лазеры - авангардные разработки", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ЗАО "Спектроскопия, оптика и лазеры - авангардные разработки"
Адрес: ул. Платонова Б.В., 1Б, пом. 36, к. 22, 220034, г. Минск
Контакты: тел./факс: (017) 335-23-85, 388-19-88, marketing@solar.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МП.МН 705-2004 |
Поверители
Скачать
|
Описание типа РБ 03 25 0908 11 [2011-01-01]
rb-03-25-0908-11_2011-01-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 0908 11 [2011-10-05]
rb-03-25-0908-11_2011-10-05.pdf
|
Скачать |
Описание типа
Назначение
Фотометры РМ 2111 (в дальнейшем - фотометры), предназначены для измерения оптической плотности, коэффициента пропускания и определения концентрации веществ в жидких и твердых образцах в ближней ультрафиолетовой, видимой и ближней инфракрасной областях спектра (от 340 до 850 нм) с выводом результатов измерения на встроенный индикатор, принтер и внешнюю ЭВМ.
В медицине фотометры могут быть использованы в лечебных и научно-исследовательских учреждениях системы здравоохранения в клинико-диагностических лабораториях для проведения биохимических исследований.
Возможные области применения фотометров - экология, биотехнология, химия, биохимия, фармакология, токсикология и другие области, использующие фотометрические методы исследования.
По возможным последствиям отказа в процессе использования фотометры относятся к классу В, по воспринимаемым механическим воздействиям - к группе 2 по ГОСТ 20790.
Описание
В основу работы фотометра положен принцип измерения на определенной длине волны отношения светового потока /, прошедшего через исследуемый образец, к световому потоку 10, в отсутствии исследуемого образца.
Величина Т = X 100 называется коэффициентом пропускания образца и выра-Л)
жается в процентах (%).
Величина A —1g
62 называется оптической плотностью образца и выражается в
белах (Б).
Таким образом, в зависимости от изменения оптической плотности (коэффициента пропускания) исследуемого образца, изменяется величина светового потока, прошедшего через образец и падающего на фотоприемник измерительного канала. Ток фотоприемника регистрируется электронной схемой, обрабатывается встроенным микропроцессором и результаты измерений выводятся на встроенный индикатор, принтер и персональный компьютер.
Внешний вид фотометра приведен на рисунке 1.

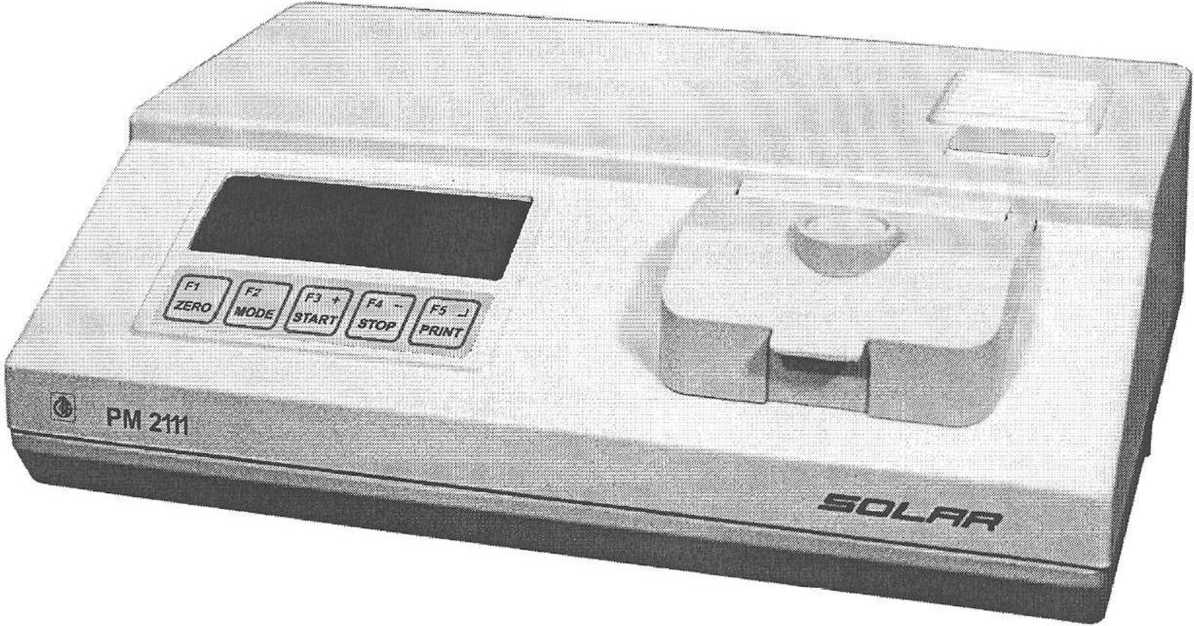

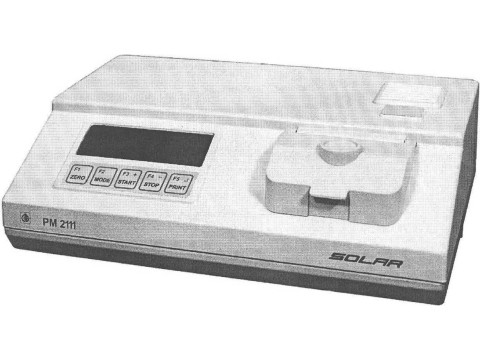

Рисунок 1 - Внешний вид фотометра РМ 2111
Конструктивно фотометр выполнен в виде моноблока. На передней панели фото-
метра расположен жидкокристаллический индикатор со светодиодной котором отображаются результаты измерений, а также режимы
ткои, на
।
в
етра. прав-
Под индикатором расположена клавиатура, с помощью которой п^р^зр itc ление режимами работы фотометра.
Также со стороны передней панели расположено термостатируемое кюветное отделение, закрываемое крышкой. Кюветное отделение обеспечивает установку в него стандартных квадратных кювет с наружными размерами 12,5x12,5x45 мм (с длиной оптического пути 10 мм).
На боковой стенке фотометра расположен сетевой выключатель.
На задней панели фотометра расположены: вилка для подключения сетевого шнура, два держателя с плавкими вставками номиналом 2 А, разъем "CENTRONICS" для подключения принтера, разъем ”RS 232" для подключения персонального компьютера и разъем "SPECIAL PORT" для подключения дополнительных устройств (например, насоса перистальтического РР 1251).
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
1 Диапазон измерения оптической плотности А составляет от минус 0,501 до плюс 2,500 Б. Номинальная ступень квантования - 0,001 Б.
2 Диапазон измерения коэффициента пропускания Т составляет от 0,4 до 100 %. Номинальная ступень квантования - 0,1 %.
3 Пределы допускаемой абсолютной погрешности фотометра при измерении оп-
|
тической плотности А составляют, Б: | |||
|
при |
-0,501 < |
А <0,500 |
±0,015; |
|
при |
0,500 < |
; А <1,000 |
±0,025; |
|
при |
1,000 < |
;А<2,000 |
±0,060; |
|
при |
2,000 < |
; А < 2,500 |
±0,150. |
4 Допускаемое среднее квадратическое отклонение случайной составляющей погрешности при измерении оптической плотности А составляет, Б:
|
при |
-0,501 <А<0,500 |
0,007; |
|
при |
0,500 < А < 1,000 |
0,012; |
|
при |
1,000 < А <2,000 |
0,025; |
|
при |
2,000 < А <2,500 |
0,070. |
5 Дрейф показаний, определяющий стабильность работы фотометра, - не более ±0,002 Б за 1 ч непрерывной работы.
6 Спектральный диапазон работы фотометра - от 340 до 850 нм с селекцией длин волн интерференционными светофильтрами с характеристиками, указанными в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение |
|
Номинальная длина волны максимума полосы пропускания светофильтра, нм |
340, 405, 500, 520, 540, 620, 670 |
|
Спектральная ширина полосы пропускания на уровне 0,5 от максимального пропускания, нм |
10±5 |
|
Предельное отклонение длины волны, соответствующей максимуму полосы пропускания, от номинального значения, нм, не более |
±2 |
|
Примечание - По отдельному заказу в фотометре могут быть установлены интерференционные светофильтры с длинами волн максимума полосы пропусм^^^а^-личными от указанных в таблице 1, в пределах спектрального диапазонйПуГ’йр^т 850 НМ. If J | |
А1" Докумс.
7 Температура термостатируемого кюветного отделения фотометра в рабочих условиях эксплуатации - (37±0,5) °C.
8 Время установления рабочего режима с момента включения фотометра в сеть - не более 20 мин.
9 Время непрерывной работы - не менее 8 ч.
10 Электрическое питание фотометра осуществляется от сети переменного тока напряжением (230±23) В, частотой (50±1) Гц.
11 Рабочие условия эксплуатации фотометра соответствуют условиям эксплуатации изделий исполнения УХЛ категории 4.2 по ГОСТ 15150-69, но для эксплуатации при температуре окружающего воздуха от 10 °C до 32 °C.
12 Потребляемая мощность - не более 80 ВА.
13 Габаритные размеры фотометра - не более 335x235x125 мм.
14 Масса фотометра - не более 4,0 кг.
15 Фотометр может эксплуатироваться совместно со следующими периферийными устройствами:
- аппаратно русифицированным принтером (принтером с установленной кодовой страницей PC 866);
-компьютером класса IBM PC, имеющим последовательный интерфейс "RS 232" и оснащенным специализированным программным обеспечением;
16 Средняя наработка на отказ фотометра при доверительной вероятности 0,8 -не менее 3500 ч. Выход из строя источника света (галогенная лампа накаливания) и предохранителей отказами не является.
17 Средний срок службы фотометра - не менее 5 лет при соблюдении правил эксплуатации, транспортирования и хранения, указанных в паспорте СОЛ 2.850.007 ПС.
Знак утверждения типа
Знак Утверждения типа наносится методом гравирования или сеткографии на передней панели фотометра, а также типографским способом на титульные листы эксплуатационной документации.
Комплектность
В комплект поставки фотометра должны входить изделия и документация, указанные в таблице 2.
Таблица 2
|
Обозначение |
Наименование |
Количество |
|
СОЛ 2.850.007 |
Фотометр РМ 2111 |
1 |
|
ГОСТ 28244-96 |
Шнур ПВС-АП-ЗхО,75-2004-2,0 |
1 |
|
АГ0.481.502 ТУ |
Вставка плавкая ВПТ-19 (2А) |
2 |
|
Галогенная лампа Philips 14546 20W G4 12V |
1 | |
|
Кювета одноразовая полистирольная квадратная с наружными размерами 12,5x12,5x45 мм (с длиной оптического пути 10 мм) |
1000* | |
|
СОЛ 4.170.011 |
Упаковка |
1 |
|
СОЛ 2.850.007 ПС |
Паспорт |
1 экз. |
|
МП.МН 705-2004 |
Методика поверки фотометра РМ 2111 |
1 экз. |
|
Свидетельство о поверке (подлинник) |
1 экз. | |
|
Примечания 1 * По согласованию с заказчиком возможно: - изменение количества поставляемых кювет; - изменение типа поставляемых кювет (акриловые, полиэтиленовые, полипропиленовые, поликарбонатные, стеклянные, кварцевые, осушаемые, проточные и другие). 2 При дополнительном заказе возможна поставка в комплекте с фотометром следующих изделий: - аппаратно русифицированный принтер (принтер с установленной кодовой страницей PC 866), например принтер HP DeskJet 400; - компьютер класса IBM PC, имеющий последовательный интерфейс "RS 232"; - специализированное программное обеспечение: дискеты 3,5” с "Руководством пользователя"; - блок подготовки проб РТ 21 ЮС ТУ РБ 14515311.006-96; - устройство отмывки иммунологических планшетов МВР ТУ РБ 37327463.002-98; - отсасыватель медицинский В-40А ТУ РБ 28628757.008-99; - кабель для подключения к компьютеру (RS 232); - кабель для подключения к принтеру (CENTRONICS); - кабель СОЛ 6.640.007 для подключения к насосу перистальтическому РР 1251; - сменные держатели кюветного отделения; - комплект светофильтров комплекта светофильтров КС С-04 № РБ 03 11 3462 07 в Государственном реестре средств измерений Республики Беларусь для поверки фотометра РМ 2111. | ||
7
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ГОСТ 20790-93 «Приборы, аппараты и оборудование медицинские. Общие технические условия».
Технические условия ТУ РБ 14515311,009-99. «Фотометр РМ 2111».
МП.МН 705-2004 «Фотометр РМ 2111. Методика поверки».
Заключение
Фотометры РМ 2111 соответствуют требованиям ГОСТ 20790-93,
ТУ РБ 14515311.009-99.
Межповерочный интервал- не более 12 месяцев (для фотометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Научно-исследовательский
испытательный центр БелГИМ.
г. Минск, Старовиленский тракт, 93,
тел. 334-98-13
Аттестат аккредитации № BY /112 02.1.0.0025.
Другие Фотометры
