Фотометры ЭКСПЕРТ-003

Назначение

Фотометры ЭКСПЕРТ-003 (далее - фотометры) предназначены для измерения коэффициентов зонального пропускания и оптической плотности в растворах, а также оптически прозрачных твердых тел, по соответствующим методикам выполнения измерений (МВИ).

Описание

Принцип действия фотометров основан на измерении коэффициента пропускания и оптической плотности путем определения отношения интенсивностей полного и прошедшего через анализируемую среду потоков оптического излучения. Концентрация веществ определяется по измеренному значению оптической плотности на фиксированных длинах волн методом построения градуировочных графиков в соответствии с аттестованными МВИ.

Конструкция фотометра включает в себя светодиодные источники излучения, фотометрическую ячейку с кюветным отделением для кювет с длиной оптического пути до 50 мм, систему регистрации и индикации результатов измерений и систему электропитания.

Фотометры выполнены в виде малогабаритного настольного, переносного прибора, состоящего из измерительного преобразователя и фотометрической ячейки со сменными источниками излучения. Измерительный преобразователь фотометра выполнен в виде микропроцессорного блока с графическим индикатором и клавиатурой. На задней панели измерительного преобразователя расположены разъемы для подключения фотометрической ячейки, блока питания и компьютера.

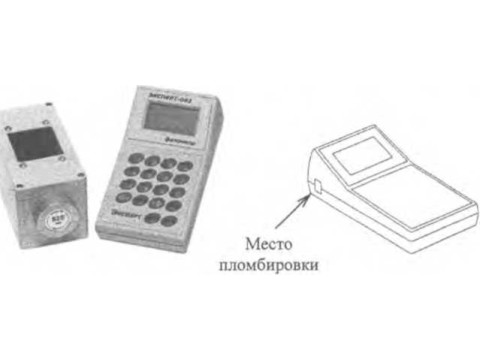

На рисунке 1 показаны внешний вид фотометра ЭКСПЕРТ-003, места пломбировки измерительного преобразователя и фотометрической ячейки от несанкционированного доступа.

Рисунок 1 - Внешний вид фотометра ЭКСПЕРТ-003 (а), места пломбировки измерительного преобразователя (б) и фотометрической ячейки (в)

Лист № 2

Всего листов 4 Программное обеспечение

В фотометре имеется встроенное метрологически значимое программное обеспечение.

Программное обеспечение предназначено для измерения коэффициента пропускания и оптической плотности путем определения отношения интенсивностей полного и прошедшего через анализируемую среду потоков оптического излучения, пересчета полученных данных в значения массовой концентрации, для градуировки фотометра, для вывода измеренных и рассчитанных значений на дисплей, обработки команд, задаваемых кнопками управления.

Идентификационные данные программного обеспечения приведены в таблице.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.

Технические характеристики

Средний срок службы, не менее, лет

Напряжение питания переменного тока, В при частоте, Гц

Потребляемая мощность, не более, В-А

Габаритные размеры измерительного преобразователя, не

Габаритные размеры фотометрической ячейки, не более, мм

Масса измерительного преобразователя, не более, кг

Масса фотометрической ячейки, не более, кг

Условия эксплуатации:

- температура окружающего воздуха, °C

- относительная влажность, %

- атмосферное давление, кПа

Лист № 3

Всего листов 4 200x150x150

1

1

от плюс 5 до плюс 40;

20-75;

84-106,7.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на нижнюю панель измерительного преобразователя фотометра в виде наклейки.

Комплектность

В комплект поставки фотометра входят:

- Измерительный преобразователь фотометра - 1 шт.

- Фотометрическая ячейка - 1 шт.

- Соединительный кабель - 1 шт.

- Сменные источники излучения (количество и рабочие длины волн источников излучения согласно заказу)

- Блок питания - 1 шт.

- Руководство по эксплуатации, включающее «Методику поверки».

Фотометры могут комплектоваться фотометрическими кюветами и специализированными приспособлениями, в том числе для термостатирования и охлаждения образцов.

Поверка

осуществляется по документу КТЖГ.201111 РЭ ( Раздел 8 «Методика поверки» Руководства по эксплуатации), согласованному с ГЦИ СИ ФГУП ВНИИОФИ в 14 июня 2006 г.

Основные средства поверки:

Наборы стеклянных мер оптической плотности:

- НОСМОП-6-1, НОСМОП-6-2, ТУ 9443-030-11254896-2006;

- НОСМОП-7, ТУ 9443-01511254896-00.

Сведения о методах измерений

Методы измерений содержатся в Руководстве по эксплуатации КТЖГ.201111 РЭ.

Нормативные документы

ТУ 4215-007-52722949-2006 Фотометры ЭКСПЕРТ-003. Технические условия.

ГОСТ 8.557-2007 ТСИ. Государственная поверочная схема для средств измерений спектральных, интегральных и редуцированных коэффициентов направленного пропускания и оптической плотности в диапазоне длин волн от 0,2 до 50,0 мкм, диффузного и зеркального отражений в диапазоне длин волн от 0,2 до 20,0 мкм.

ГОСТ 8.588-2006 ГСИ. Государственная поверочная схема для средств измерений оптической плотности материалов.

Рекомендации к применению

При осуществлении деятельности в области охраны окружающей среды.

При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
