Фотометры универсальные Ф300

Назначение

Фотометры универсальные Ф300 (в дальнейшем - фотометры) предназначены для измерения оптической плотности растворов в 96-ти луночных плоскодонных цельных или разборных планшетах с обработкой результатов встроенным микропроцессором в соответствии с алгоритмами иммуноферментных исследований.

Объём исследуемого раствора от 0,1 до 0,25 мл.

Область применения фотометров - лаборатории научно-исследовательских институтов, лечебно-профилактических и санитарно-эпидемиологических учреждений, лаборатории контроля пищевых продуктов и мониторинга окружающей среды.

Описание

Фотометры измеряют величину светопоглощения вертикально проходящих через исследуемые растворы световых лучей выбранной длины волны одновременно по восьми оптическим каналам. Результаты измерения градуировочных, контрольных и исследуемых растворов обрабатываются в соответствии с выбранным алгоритмом и распечатываются встроенным блоком термопечати или подключенным внешним принтером и отображаются на индикаторе.               "

Конструктивно фотометры выполнены в виде одного блока.              / /

I

Описание типа средства измерений

Модификации фотометров и их отличительные особенности приведены в таблице 1.

Таблица 1

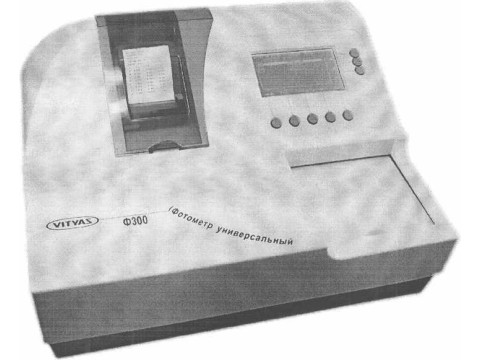

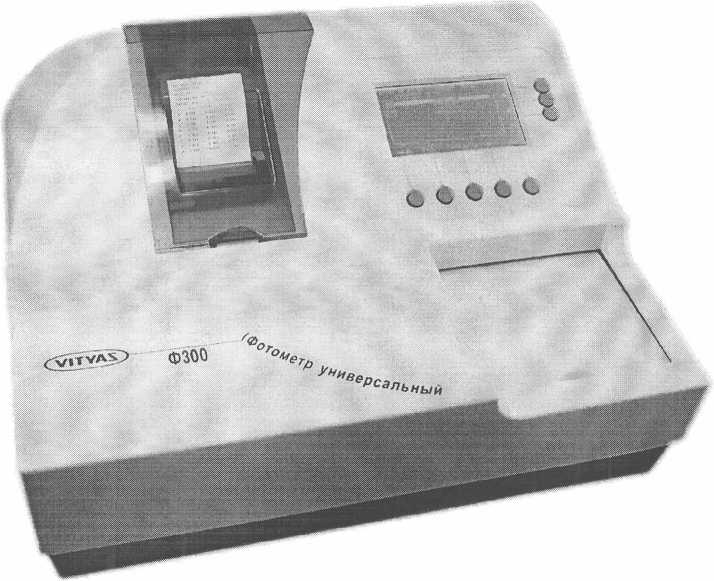

Рисунок 1 - Общий вид фотометра универсального

Схема пломбировки фотометров от несанкционированного доступа с указанием мест для нанесения оттисков клейм приведена в обязательном приложении А.

Фотография общего вида приведена на рисунке 1.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Диапазоны измерения оптической плотности: - на длинах волн от 340 до 400 нм - на длинах волн от 401 до 700 нм

от 0 до 1,5 Б;

от 0 до 2,5 Б.

Пределы допускаемой абсолютной погрешности при измерении оптической плотности для диапазона от 0 до 0,400 Б должны быть ± 0,020 Б.

Пределы допускаемой относительной погрешности при измерении оптической для диапазона от 0,401 до 2,500 Б должны быть ± 5,0 %.

плотности

реестр i Ро£ел£те измерений / \ Республики Беларусь /

Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности при измерении оптической плотности для диапазона от 0 до 0,400 Б должны быть ± 0,006 Б.

Пределы допускаемого среднего квадратического отклонения случайной составляющей погрешности при измерении оптической плотности для диапазона от 0,401 до 2,500 Б должны быть ±1,5 %.

Номинальная цена единицы младшего разряда результата измерений составляет 0,001 Б.

Время установления рабочего режима после включения не более 5 мин.

Электропитание фотометров осуществляется от сети однофазного переменного тока частотой (50 ± 0,5) Гц и напряжением от 170 до 253 В.

Потребляемая мощность от сети переменного тока не более 130 Вт.

Габаритные размеры фотометров (длина/ширина/высота) не более 485x385x275 мм.

Масса фотометров без упаковки не более 15 кг.

Фотометры изготавливаются в климатическом исполнении УХЛ 4.2 по ГОСТ 15150-69 и предназначены для эксплуатации в стационарных отапливаемых помещениях при температуре окружающего воздуха от 10 °C до 35 °C, относительной влажности воздуха до 80 % при 25 °C и атмосферном давлении от 84 до 106,7 кПа (630-800 мм рт. ст.).

Транспортирование фотометров производится в упаковке завода-изготовителя при температуре от минус 50 °C до плюс 50 °C и относительной влажности воздуха не более 98 % при 25 °C.

Хранение фотометров должно производиться в отапливаемых, вентилируемых помещениях с температурой воздуха от 5 °C до 40 °C и относительной влажности воздуха не более 80 % при 25 °C.

Средний срок службы (Тел) фотометров до списания, при средней интенсивности эксплуатации 12 ч в сутки, составляет 5 лет. Средняя наработка на отказ (То) фотометров составляет 2500 ч.

Фотометры работоспособны при управлении от персонального компьютера, подключенного по последовательному интерфейсу.

Фотометры с интерфейсом «CENTRONICS» обеспечивают распечатку информации на внешнем принтере, допускающем работу под операционной системой DOS, русифицированном и управляемом по однонаправленному интерфейсу «CENTRONICS».

В фотометрах предусмотрена система встроенного контроля наиболее вероятных неисправностей и ошибочных действий оператора.

Фотометры сохраняют запрограммированную оператором информацию неограниченное время после выключения питания.                                                 /

Описание типа средства измерений

В зависимости от возможных последствий отказов в процессе эксплуатации фотометры относятся к классу В по ГОСТ 20790-93.

По способу защиты от поражения электрическим током фотометры относятся к классу I, категории монтажа II и степени загрязнения 2 по ГОСТ 12.2.091-2002.

Знак утверждения типа

Знак Государственного реестра средств измерений наносится на шильдик, расположенный на задней панели фотометров фотохимическим способом, на эксплуатационную документацию и упаковку - типографским способом.

Комплектность

Комплектность поставки фотометров приведена в таблице 2

Таблица 2

ТЕХНИЧЕСКИЕ НОРМАТИВНЫЕ ПРАВОВЫЕ АКТЫ

ГОСТ 20790-93 «Приборы, аппараты и оборудование медицинские. Общие технические условия».

ГОСТ 12.2.091-2002 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».

МП.ВТ. 120-2005 «Фотометры универсальные Ф300. Методика поверки», утверждена РУП «Витебский ЦСМС».

Заключение

Фотометры универсальные Ф300 соответствуют требованиям ГОСТ 20790-93, ГОСТ 12.2.091-2002, ТУ BY 300031652.052-2005.

Межповерочный интервал - не более 12 месяцев (для фотометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).

РУП «Витебский центр стандартизации метрологии и сертификации»

Республика Беларусь

210015 г. Витебск, ул. Б. Хмельницкого, 20

тел./факс +375 212 42-63-12 E-mail: ic@vcsms.by

Аттестат аккредитации № BY/ 112 02.6.0.0003 от 10.06.2008г.
