Фотометры микропланшетные Sunrise
| Номер в ГРСИ РФ: | РБ 03 11 4369 16 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Фотометры |
| Производитель / заявитель: | "Tecan Austria GmbH", Австрия |
Фотометры микропланшетные Sunrise (далее - фотометры) предназначены для измерения оптической плотности растворов в 96-ти луночных микропланшетах.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 4369 16 |
| Наименование | Фотометры микропланшетные Sunrise |
| Год регистрации | 2016 |
| Номер сертификата | 10591 |
| Дата регистрации | 2016-08-30 |
| Срок действия | 2021-08-30 |
| Получатель сертификата | фирма "Teсan Austria GmbH", Австрия (АТ) |
Производитель / Заявитель
фирма "Tecan Austria GmbH"
Адрес: Unterbergstrasse If, AT-5082, Grodig/Salzburg
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2072-2010. |
Поверители
Скачать
|
Описание типа РБ 03 11 4369 16 [2010-10-04]
rb-03-11-4369-16_2010-10-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 4369 16 [2017-01-19]
rb-03-11-4369-16_2017-01-19.pdf
|
Скачать |
Описание типа
Назначение
Фотометры микропланшетные Sunrise (далее - фотометры) предназначены для измерения оптической плотности растворов в 96-ти луночных микропланшетах.
Возможные области применения фотометров - медицина, экология, биология, химия, ветеринария.
Описание
Принцип действия фотометров основан на измерении на установленной длине волны отношения потока оптического излучения, прошедшего через исследуемый образец, к потоку оптического излучения в отсутствии исследуемого образца.
В зависимости от изменения пропускания (поглощения) исследуемого образца на различных длинах волн, изменяется величина потока оптического излучения, прошедшего через образец и падающего на фотоприемник измерительного канала. Ток фотоприемника регистрируется электронной схемой, обрабатывается встроенным компьютером, результаты измерений выводятся на встроенный дисплей или внешний персональный компьютер.
В зависимости от заказа, в комплект поставки прибора включается либо сенсорный экран со встроенным ПО на базе WindowsCE, либо отдельное ПО для персонального компьютера, а так же кассета для 4 фильтров либо кассета для 6 фильтров.
Конфигурация прибора указана на маркировке. Если фотометр поставляется с сенсорным экраном, то на маркировке будет указано TS color, если с отдельным ПО для ПК - RC (remote control), если в комплекте будет кассета для 4 фильтров - ST, если в комплекте будет кассета для 6 фильтров - 6F.
В качестве источника излучения используется галогенная лампа. Номинальное время работы лампы 600 часов.
лист 1 из 5
Государственный реестр I средств измерений I \ Республики Беларусь / \Для документов/
Место нанесения знака поверки приведено в приложении А настоящего описания типа.
Внешний вид фотометров приведен на рисунках 1, 2.

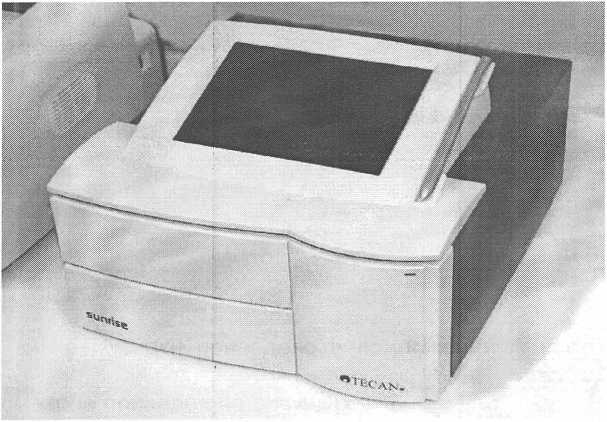

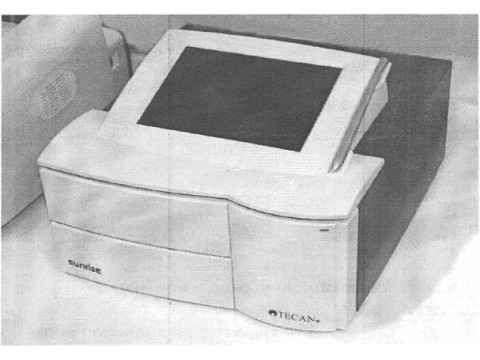

Рисунок 1 - Фотометр Sunrise (с сенсорным экраном - TS color)

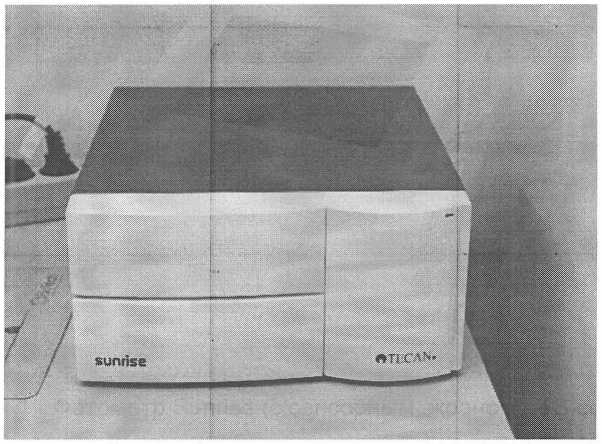

Рисунок 2 - Фотометр Sunrise (для подключения к ПК - RC (remote control))
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1
|
Наименование характеристики |
Значение характеристики |
|
Спектральный диапазон, нм |
от 340 до 750 |
|
Фотометрический диапазон показаний, Б |
от 0 до 3 (в диапазоне от 340 до 399 нм) от 0 до 4 (в диапазоне от 400 до 750 нм) |
|
Фотометрический диапазон измерений, Б |
от 0 до 2 |
|
Пределы допускаемой абсолютной погрешности фотометров при измерении оптической плотности, Б |
±0,02 |
|
Предел допускаемого СКО результатов измерений оптической плотности, Б |
0,005 |
|
Диапазон рабочих температур, °C |
от плюс 15 до плюс 35 |
|
Диапазон температур транспортирования, °C |
от минус 40 до плюс 60 |
|
Габаритные размеры, мм, не более |
335x320x170 |
|
Масса, кг, не более |
6 |
|
Потребляемая мощность, ВА, не более |
110 |
|
Напряжение питания переменного ^ока, В |
230±10% |
|
Средний срок службы, лет, не менее |
5 |
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию типографским способом.
Комплектность
Основной комплект включает:
- фотометр;
- сенсорный экран со встроенным ПО на базе WindowsCE (в зависимости от заказа);
- отдельное ПО для персонального компьютера (в зависимости от заказа);
- кассета для 4 фильтров (в зависимости от заказа);
- кассета для 6 фильтров (в зависимости от заказа);
- кабель для подключения к ПК (в зависимости от заказа);
- кабель для подключения принтера;
- руководство по эксплуатации;
- методика поверки МРБ МП. 2072-2010.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Тесал Austria GmbH" (Австрия).
Методика поверки МРБ МП. 2072-2010 "Фотометры микропланшетные Sunrise".
Заключение
Фотометры микропланшетные Sunrise соответствуют технической документации фирмы-изготовителя "Тесал Austria GmbH" (Австрия).
Межповерочный интервал - не более 12 месяцев (для фотометров, предназначенных для применения либо применяемых в сфере законодательной метрологии).
Соответствуют требованиям ТР ТС 020/2011 «Электромагнитная совместимость технических средств (декларация соответствия № ТС BY/112 11.01. ТР020 003 09490, действительна по 01.12.2016).
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ г. Минск, Старовиленский тракт, 93 тел. 334-98-13
Аттестат аккредитации № BY/112.02.1.0.0025
