Фотометры автоматизированные РА 2600

Назначение

Фотометры автоматизированные РА 2600 (далее - фотометры), предназначены для измерения оптической плотности, определения концентрации веществ и активности ферментов в жидких биологических пробах по запрограммированным методикам с выводом результатов измерений на встроенный индикатор, принтер и внешнюю ЭВМ.

Область применения: в лечебных и научно-исследовательских учреждениях системы здравоохранения в клинико-диагностических лабораториях для проведения биохимических исследований.

Описание

В основу работы фотометра положен принцип измерения на определенной длине волны отношения светового потока I, прошедшего через исследуемый образец, к световому потоку 10, при отсутствии исследуемого образца.

В зависимости от изменения оптической плотности (коэффициента пропускания) исследуемого образца изменяется величина светового потока, прошедшего через образец и падающего на фотоприемник измерительного канала. Ток фотоприемника регистрируется электронной схемой, обрабатывается встроенным микропроцессором, и результаты измерений выводятся на встроенный индикатор, принтер и внешнюю ЭВМ.

Внешний вид фотометра приведен на рисунке 1.

Конструктивно фотометр выполнен в виде моноблока. На передней панели фотометра расположен жидкокристаллический индикатор со светодиодной подсветкой, на котором отображаются результаты измерений, а также режимы работы фотометра. Под индикатором расположена клавиатура, с помощью которой производится управление режимами работы фотометра и установка требуемых численных значений параметров.

Также со стороны передней панели расположено термостатируемое кюветное отделение, закрываемое крышкой.                                             ■

В задней части корпуса фотометра слева расположен термостал№у^^1Й\Ы1ок подготовки проб.                                                   I [       \Л

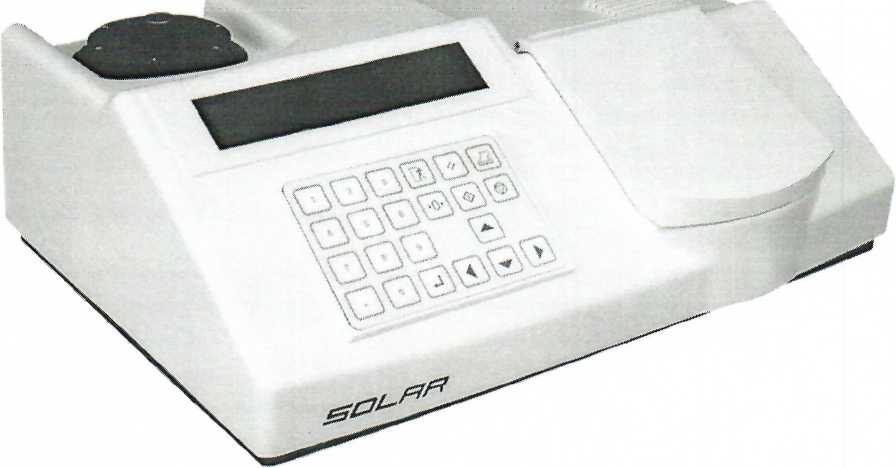

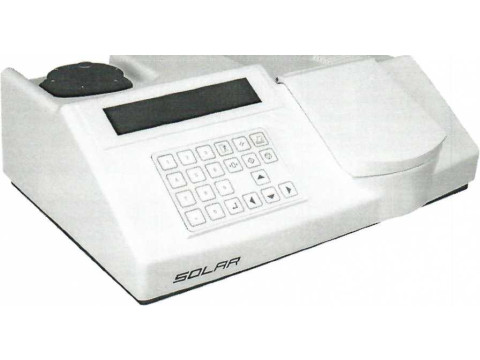

Рисунок 1 - Внешний вид фотометра автоматизированного РА 2600

Кюветное отделение и встроенный блок подготовки проб обеспечивают установку в них с помощью держателя кювет стандартных квадратных кювет с наружными размерами 12,5 х 12,5 х 45 мм.

На задней панели фотометра расположены: вилка для подключения сетевого шнура, сетевой выключатель, два держателя с плавкими вставками номиналом 2 А, разъем «CENTRONICS» для подключения принтера, разъем «RS 232» для подключения внешнего компьютера.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

1 Количество ячеек для установки кювет (образцов) в держателе кювет - 6.

2 Диапазон измерений оптической плотности D - от 0 до 2,000 Б с номинальной ступенью квантования 0,001 Б.

3 Пределы допускаемой абсолютной погрешности при измерении оптической плотности D, Б:

±0,015 при 0<D< 0,500;

±0,025 при 0,500 <D< 1,000;

± 0,060 при 1,000 < D < 2,000;

4 Пределы допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности при измерении оптической плотности D, Б:

0,007 при 0 < D < 0,500;

0,012 при 0,500 <D< 1,000;

0,025 при 1,000 <D< 2,000;

5 Дрейф нуля - не более ± 0,005 Б за 8 ч непрерывной работы.

6 Спектральный диапазон измерений - от 340 до 670 нм с селекц^е^Д^н волн интерференционными светофильтрами с характеристиками, указанными в таблицеV

I [Государственный peoct.'J II ll I средств измерений / II \\ \ Неспуо^ики Беларусь / j \\ \Для документа/ //

Лист 2 Листов 5

Таблица 1

7 Температура держателей кювет, установленных в термостатируемое кюветное отделение и термостатируемый встроенный блок подготовки проб фотометра, в рабочих условиях эксплуатации - (37 ± 0,5) °C.

8 Время установления рабочего режима с момента включения фотометра в сеть - не более 30 мин.

9 Время непрерывной работы фотометра - не менее 8 ч.

10 Электрическое питание фотометра осуществляется от сети переменного тока напряжением (230 ± 23) В и частотой (50 ± 0,5) Гц.

11 Потребляемая мощность - не более 120 В А.

12 Габаритные размеры фотометра (длина х глубина х высота) - не более 420 х 320 х 165 мм.

13 Масса фотометра - не более 10 кг.

14 Степень защиты оболочки фотометра - IP20 по ГОСТ 14254-96.

15 Фотометр обеспечивает выполнение следующих функций:

- программирование методик определения концентрации вещества (активности фермента) в исследуемой пробе (образце);

- измерение оптической плотности D исследуемой пробы (образца) по запрограммированным методикам;

- определение концентрации вещества (активности фермента) в исследуемой пробе (образце) по запрограммированным методикам.

16 Фотометр может эксплуатироваться совместно со следующими периферийными устройствами:

-аппаратно русифицированным принтером (принтером с установленной кодовой страницей PC 866);

-компьютером класса IBM PC, имеющим последовательный интерфейс RS 232 и оснащенным специализированным программным обеспечением.

17 По способу защиты обслуживающего персонала от поражения электрическим током фотометр относится к оборудованию класса I по ГОСТ IEC 61010-1-2014.

18 Средняя наработка на отказ фотометра - не менее 3500 ч.

19 Средний срок службы фотометра - не менее 5 лет.

Знак утверждения типа

Знак Утверждения типа наносится методом гравирования или сеткографии на переднюю панель фотометра, а также типографским способом на титульные листы эксплуатационной документации.

))

Комплектность

В комплект поставки фотометра входят изделия и документация, указанные в таблице 2.

Таблица 2

Государственный pswfp V средств измерений 1 \ Республики Беларуси/

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ТУ РБ 100424659.012-2003 «Фотометр автоматизированный РА 2600. Технические условия»;

ГОСТ 20790-93 «Приборы, аппараты и оборудование медицинские. Общие технические условия»;

ГОСТ IEC 61010-1-2014 «Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования»;

СТБ ГОСТ Р 51522-2001 «Совместимость технических средств электромагнитная. Электрическое оборудование для измерения, управления и лабораторного применения. Требования и методы испытаний»;

СТБ ГОСТ Р 51401-2001 «Шум машин. Определение уровней звуковой мощности источников шума по звуковому давлению. Технический метод в существенно свободном звуковом поле над звукоотражающей плоскостью»;

МП.МН 1241-2003 «Фотометр автоматизированный. Методика поверки».

Заключение

Фотометры автоматизированные РА 2600 соответствуют требованиям ГОСТ 20790-93, ТУ РБ 100424659.012-2003.

Фотометры автоматизированные РА 2600 соответствуют требованиям Технического регламента Таможенного союза 020/2011 «Электромагнитная совместимость технических средств» и Технического регламента Таможенного союза 004/2011 «О безопасности низковольтного оборудования» (регистрационный № ТС BY/112 11.01 .ТР004 003 04449 от 03.03.2014, срок действия до 01.03.2019).

Межповерочный интервал - не более 12 месяцев.

Научно-исследовательский центр

испытаний средств измерений и техники БелГИМ.

г. Минск, Старовиленский тракт, 93,

тел. 334-98-13

Аттестат аккредитации № BY /112 02.1.0.0025.
