Фотометры LisaScan
| Номер в ГРСИ РФ: | РБ 03 11 6144 16 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Фотометры |
| Производитель / заявитель: | «Erba Lachema s.r.o.», Чехия |
|
Описание типа РБ 03 11 6144 16 [2017-04-03]
rb-03-11-6144-16_2017-04-03.pdf
|
Скачать |
Фотометры LisaScan П/ЕМ (далее фотометры) предназначены для измерения оптической плотности проб и образцов биологических жидкостей.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 6144 16 |
| Наименование | Фотометры LisaScan |
| Год регистрации | 2016 |
| Номер сертификата | 10737 |
| Дата регистрации | 2016-11-29 |
| Срок действия | 2021-11-29 |
| Получатель сертификата | фирма "ERBA Lachema s.r.o.", Чешская Республика (CZ) |
Производитель / Заявитель
фирма "ERBA Lachema s.r.o."
Адрес: Karasek, 1 d, 621 33 Brno
Контакты: tel.: +420 541 127 111 (434) fax: +420 541 127 637 (627)
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2653-2016. |
Поверители
Скачать
|
Описание типа РБ 03 11 6144 16 [2017-04-03]
rb-03-11-6144-16_2017-04-03.pdf
|
Скачать |
Описание типа
Назначение
Фотометры LisaScan П/ЕМ (далее фотометры) предназначены для измерения оптической плотности проб и образцов биологических жидкостей.
Описание
Принцип работы фотометра - фотометрический. Оптическая система из 8 вертикальных измерительных каналов с 8-фотодиодным массивом, использующим оптоволоконный кабель для пропускания света. Максимум 6 фильтров (405 нм, 450 нм, 492 нм, 630 нм.) и 2 дополнительных фильтра - 578 нм и 700 нм. В качестве источника света в приборе используется кварцевая галогенная лампа. Свет галогенной лампы проходит через интерференционный фильтр и попадает на вход гибкого световода. На выходе световода установлена линза, формирующая параллельный пучок, просвечивающий пробу. Выходная линза световода и фотоприемник установлены на кронштейне, в пазу которого расположен планшет с пробами. Пересечения этих пучков света в ячейке и его регистрация на фотодетекторе позволяет рассчитать часть света, поглощенную образцом. Конечный результат появляется на жидкокристаллическом экране.
Фотометры состоят из оптико-механического и электронно-вычислительного узлов со встроенным печатающим устройством. Общий вид анализаторов показан на рис. 1.

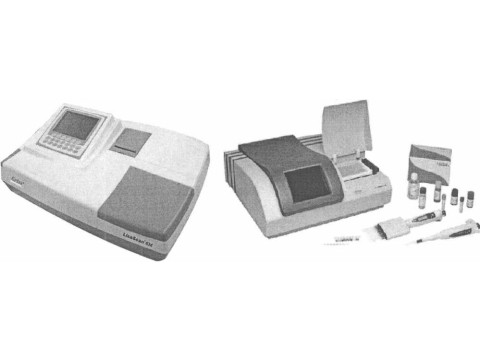

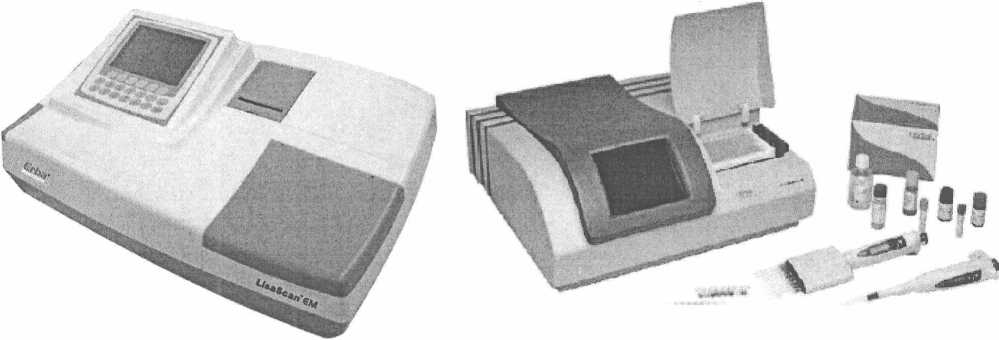

LisaScan ЕМ LisaScan II
Рисунок 1 - Общий вид фотометров LisaScan
Фотометры имеют встроенное программные обеспечения, которые используются для выполнения и просмотра результатов измерений, изменения настроечных параметров анализатора, просмотра памяти данных и передачи данных, хранения данных.
Программное обеспечение идентифицируется из главного меню выводом на экран анализатора наименования программного продукта и номера версии.
Идентификационные данные программного обеспечения приведены в Таблице 1.
Таблица 1
|
Идентификационное наименование программного обеспечения |
Номер версии (идентификационный номер) программного обеспечения |
Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) |
Алгоритм вычисления цифрового идентификатора программного обеспечения |
|
EHLIMS.exe |
не ниже 1.0.0.0 |
933C9720A221DEFFC FA588077E24E785 |
MD5 |
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные метрологические характеристики фотометров приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики |
|
Диапазон длин волн, нм |
от 400 до 750 |
|
Рабочие длины волн (стандартная поставка), нм |
405; 450; 492;63Д\' |
|
Дополнительные длины волн, нм |
578; 700) |
ПС \\ \ I
лист 2 из 5 J
|
Диапазон показаний оптической плотности, Б |
от 0 до 4,00 |
|
Диапазон измерений оптической плотности, Б |
от 0 до 3,00 |
|
Пределы допускаемой абсолютной погрешности анализатора при измерении оптической плотности, Б (в диапазоне от 0 до 0,4 Б) |
±0,02 |
|
Пределы допускаемой относительной погрешности анализатора при измерении оптической плотности, % (в диапазоне св. 0,4 до 3,0 Б) |
±5,0 |
|
Время измерения, с - «быстрый» (монохроматика) режим - «нормальный» (бихроматика) режим |
8 17 |
|
Габаритные размеры, мм, не более |
502x369x216 |
|
Масса, кг, не более |
7,0 |
|
Потребляемая мощность, В-А |
100 |
|
Напряжение питания частотой 50/60 Гц, В |
18V DC использование внешнего SMPS адаптера 115/230 ±10% |
|
Наработка на отказ, ч, не менее |
10000 |
|
Средний срок службы, лет |
5 |
|
Условия эксплуатации: | |
|
- рабочий диапазон температур окружающего воздуха, °C |
от 20 до 40 |
|
- диапазон температур окружающего воздуха при хранении, °C |
от минус 10 до 50 |
|
- диапазон относительной влажности окружающего воздуха, % |
макс. 80 без конденсации влаги |
|
- диапазон атмосферного давления, кПа |
от 84 до 106,7 |
Знак утверждения типа
Знак утверждения типа наносится на титульных листах Руководств по эксплуатации типографским способом.
Комплектность
|
Прибор |
1 шт. |
|
Галогеновая лампа |
1 шт. |
|
Сетевой адаптер |
1 шт. |
|
Кабель сетевой |
1 шт. |
|
Набор ключей |
1 шт. |
|
Руководство по эксплуатации |
1 экз. |
|
Методика поверки |
1 экз. |
Нормативные документы
1. ГОСТ 20790-93 Приборы, аппараты и оборудование медицинские. Общие технические условия.
2. Техническая документация фирмы «ERBA Diagnostics Mannheim GmbH», Германия.
3. Методика поверки МРБ.МПоМ^З -20Ц^±<Фотометры LisaScari II/EM. Методика поверки».
Поверка
Поверку осуществлять в соответствии с методикой поверки МРБ.МТЬЖ? -201^-
Поверка фотометров LisaScan П/ЕМ, предназначенных для применения, либо применяемых в сфере законодательной метрологии, проводится юридическими лицами, входящими в государственную метрологическую службу (межповерочный интервал не более 12 месяцев).
Заключение
Фотометры LisaScan П/ЕМ соответствуют требованиям документации фирмы «ERBA Diagnostics Mannheim GmbH», Германия.
