Фотометры автоматические серии ELx
| Номер в ГРСИ РФ: | РБ 03 11 3527 14 |
|---|---|
| Раздел: | Средства измерений оптических и оптико-физических величин [11] |
| Категория: | Фотометры |
| Производитель / заявитель: | "BioTek Instruments Inc.", США |
Фотометры автоматические серии ELx (далее - фотометры) предназначены для измерения оптической плотности и определения концентрации веществ и активности ферментов в жидких биологических пробах по запрограммированным методикам с выводом результатов измерения на встроенный индикатор, принтер и внешнюю ЭВМ.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 11 3527 14 |
| Наименование | Фотометры автоматические серии ELx |
| Год регистрации | 2014 |
| Номер сертификата | 9157 |
| Дата регистрации | 2014-05-29 |
| Срок действия | 2019-05-29 |
| Получатель сертификата | фирма "BioTek Instruments Inc.", Соединенные Штаты (US) |
Производитель / Заявитель
фирма "BioTek Instruments Inc."
Адрес: Highland Park, P.O. Box 998, Winooski, Vermont, 05404-0998 USA
Контакты: 888-451-5171 / 802-655-7941 / info@biotek.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1756-2008. |
Поверители
Скачать
|
Описание типа РБ 03 11 3527 14 [2009-06-23]
rb-03-11-3527-14_2009-06-23.pdf
|
Скачать | ||
|
Описание типа РБ 03 11 3527 14 [2014-10-14]
rb-03-11-3527-14_2014-10-14.pdf
|
Скачать |
Описание типа
Назначение
Фотометры автоматические серии ELx (далее - фотометры) предназначены для измерения оптической плотности и определения концентрации веществ и активности ферментов в жидких биологических пробах по запрограммированным методикам с выводом результатов измерения на встроенный индикатор, принтер и внешнюю ЭВМ.
Область применения - лаборатории предприятий химической, нефтеперерабатывающей, фармацевтической, пищевой, парфюмерной и других отраслей промышленности, а также в научных исследованиях.
Описание
Принцип действия фотометров основан на измерении на установленной длине волны отношения потока оптического излучения, прошедшего через исследуемый образец, к потоку оптического излучения в отсутствии исследуемого образца.
Фотометры автоматические серии ELx изготавливают в двух модификациях: ELx800 и ELx808. В зависимости от изменения пропускания (поглощения) исследуемого образца на различных длинах волн, изменяется величина потока оптического излучения, прошедшего через образец и падающего на фотоприемник измерительного канала. Ток фотоприемника регистрируется электронной схемой, обрабатывается встроенным компьютером, результаты измерений выводятся на встроенный дисплей и принтер, внешний принтер и внешний персональный компьютер (ПК).
В качестве источников излучения используются вольфрамовая галогенная лампа (для проведения измерений в VIS и NIR- областях спектра). Номинальное время работы лампы 600 часов.
Модель ELx800 представляет собой одноканальный фотометр для проведения моно и бихроматических измерений оптической плотности растворов в 24-, 48-, и 96-щдачных планшетах. Фотометр ELx800 имеет на пердней панели клавиатуру, которая^да^Ж^т встроенным микропроцессором, с помощью которого можно программироваЖЭэед^гиро-4 II /Государственный реестр) II I средств измерений / 1\ \ Республики Беларусь / вать индивидуальные протоколы анализов. С помощью микропроцессора осуществляется полное управление прибором. Полученные результаты можно вывести на принтер. Модель ELx808 может посылать или принимать данные через встроенный последовательный порт RS232C.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А. Внешний вид фотометров автоматических серии ELx представлен на рисунках 1-2.

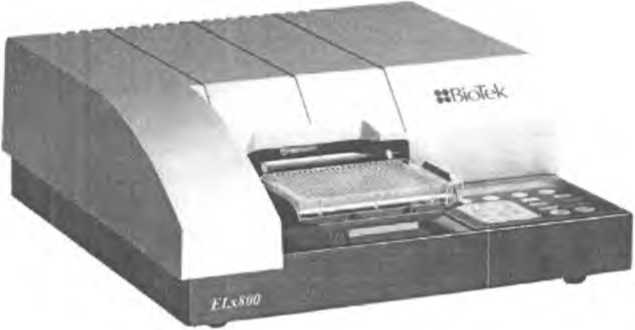

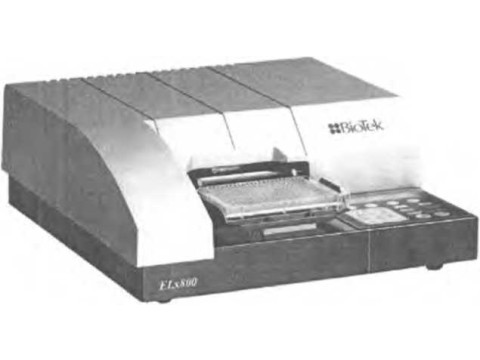

Рисунок 1 Внешний вид фотометров автоматических ELx800

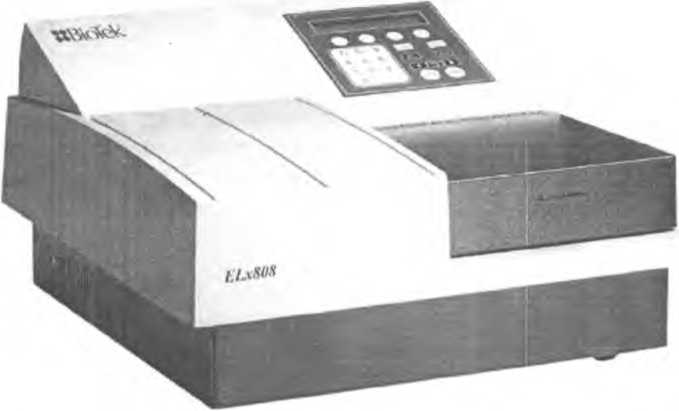

Рисунок 2 Внешний вид фотометров автоматических ELx808
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики для модификаций | |
|
ELx800 |
ELx808 | |
|
Спектральный диапазон, нм |
от 400 до 750 |
от 380 до 900 |
|
Фотометрический диапазон показаний, Б |
от 0 до 3 |
от 0 до 4 |
|
Фотометрический диапазон измерений, Б |
от 0 до 2 | |
|
Пределы допускаемой абсолютной погрешности фотометра, Б |
±0,02 | |
|
Предел допускаемого среднего квадратического отклонения случайной составляющей погрешности при измерении оптической плотности, % |
0,005 | |
|
Диапазон температур окружающего воздуха при эксплуатации,0 С |
от 18 до 40 | |
|
Диапазон транспортирования и хранения, 0 С |
от минус 25 до плюс 50 | |
|
Габаритные размеры, мм, не более |
420x380x180 |
410x400x230 |
|
Масса, кг, не более |
8,0 |
16 |
|
Возможное число фильтров |
5 |
6 |
|
Средний срок службы, лет, не менее |
5 | |
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом.
Комплектность
В стандартный комплект поставки фотометров ELx800 входят следующие принадлежности:
1 Фотометр в соответствии со спецификацией - 1 шт.
2 Источник питания и сетевой - 1 шт.
3 Фильтры: 405, 450, 490, 630 нм и фильтр-бланк. - по 1 шт
4 Инструкция для пользователя на английском языке - 1 шт.
5 Инструкция для пользователя на русском языке - 1 шт.
6 Защитный чехол - 1 шт.
7 Кабель для принтера - 1 шт.
8 Методика поверки МРБ МП. 1756-2008- поставляется по отдельному заказу.
Комплект поставки фотометров ELx808 включает:
1 Фотометр в соответствии со спецификацией - 1 шт.
2 Кабель питания - 1 шт.
3 Вращающаяся кассета для фильтров с четырьмя стандартными фильтрами (405 нм,450 нм, 490 нм и 630 нм) и двумя прозрачными фильтрами - 1 шт.
4 Руководство оператора и гарантийная регистрационная карта - 1 шт.
5 Защитный чехол от пыли - 1 шт.
6 Кабель для параллельного порта - 1 шт.
7 Методика поверки МРБ МП. 1756-2008 - поставляется по отдельному заказу.
Государственный реестр
средств измерений Республики Беларусь
Для ДОК^М^ИТ)
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Документация фирмы "BioTek Instruments Inc." (США).
МРБ МП. 1756-2008 "Фотометры автоматические серии ELx. Методика поверки".
Заключение
Фотометры автоматические серии ELx соответствуют требованиям документации фирмы "BioTek Instruments Inc." (США).
Межповерочный интервал - не более 12 месяцев (для фотометров, применяемых в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
