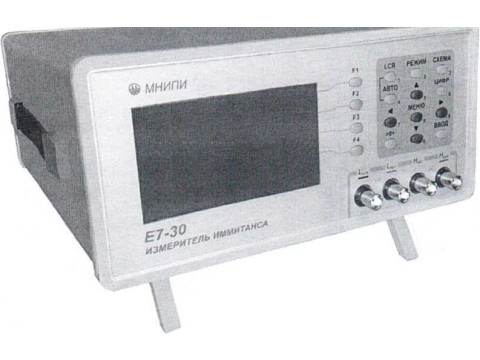

Измерители иммитанса Е7-30
| Номер в ГРСИ РФ: | РБ 03 16 5683 19 |
|---|---|
| Раздел: | Средства измерений радиотехнических величин [16] |
| Производитель / заявитель: | ОАО "Минский научно-исследовательский приборостроительный институт" (МНИПИ), г. Минск |
Измерители иммитанса Е7-30 (далее - измерители) предназначены для измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления в диапазоне частот от 25 Гц до 3 МГц и тока утечки.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 16 5683 19 |
| Наименование | Измерители иммитанса Е7-30 |
| Год регистрации | 2019 |
| Номер сертификата | 13104 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | ОАО "МНИПИ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "МНИПИ"
Адрес: 220113, г. Минск, ул. Я. Коласа, 73
Контакты: тел. (017) 2700-100 факс (017) 2700-111 / e-mail: mnipi@mnipi.by
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.2573-2016. |
Поверители
Скачать
|
Описание типа РБ 03 16 5683 19 [2016-05-03]
rb-03-16-5683-19_2016-05-03.pdf
|
Скачать | ||
|
Описание типа РБ 03 16 5683 19 [2020-08-06]
rb-03-16-5683-19_2020-08-06.pdf
|
Скачать |
Описание типа
Назначение
Измерители иммитанса Е7-30 (далее - измерители) предназначены для измерения емкости, индуктивности, активного и реактивного сопротивления, активной и реактивной проводимости, тангенса угла потерь, добротности, модуля комплексного сопротивления и проводимости, угла фазового сдвига комплексного сопротивления в диапазоне частот от 25 Гц до 3 МГц и тока утечки.
Применяются для научных исследований, контроля качества ЭРЭ, измерения неэлектрических величин с применением измерительных преобразователей неэлектрических величин в одну из измеряемых измерителем величин на предприятиях, в ремонтных мастерских, научных учреждениях.
Описание
В основу работы измерителя положен метод вольтметра-амперметра.
Напряжение рабочей частоты с генератора поступает через измеряемый объект на преобразователь, который формирует два синусоидальных напряжения (пропорциональное току, протекающему через объект, и пропорциональное напряжению на объекте), преобразующиеся в цифровую форму. Значение измеряемых параметров определяется расчетным путем и отображается на графическом индикаторе.
Внешний вид измерителя приведен на рисунке 1.
Место нанесения знака поверки (клейма-наклейки), места пломбирования и оттиска поверительного клейма приведены в приложении А, рисунок А.2.

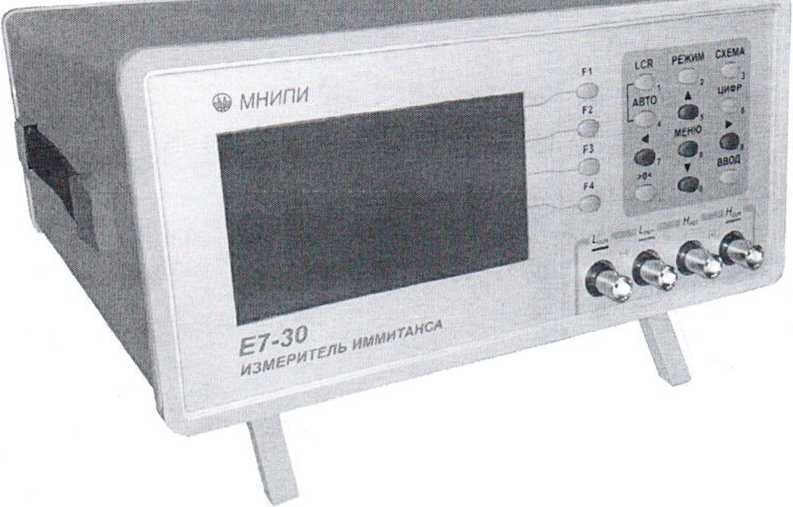

Рисунок 1 - Измеритель иммитанса Е7-30. Внешний вид.
Влияние ПО учтено при нормировании метрологических характеристик измерителей. Идентификационные данные ПО приведены в таблице 1. Метрологически значимые параметры не могут быть изменены потребителем без повреждения пломб.
Таблица 1 - Идентификационные данные ПО
|
Обозначение измерителя |
Наименование ПО |
Номер версии ПО |
|
Е7-30 |
Встроенное программное обеспечение |
V.1.1.0 |
|
Примечания: Допускается применение более поздних версий ПО, при условии, что метрологически значимая часть ПО измерителей останется без изменений. | ||
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Измерители работают от сети переменного тока напряжением (230 ± 23) В с номинальной частотой 50 Гц.
По условиям применения измерители относятся к группе 3 по ГОСТ 22261-94. Измеритель измеряет следующие физические величины (параметры):
- индуктивность - Lp, Ls;
- емкость - Ср, Cs;
- активное сопротивление - Rp, Rs;
- реактивное сопротивление - Xs;
- проводимость - Gp;
- тангенс угла потерь - tg 5 (допускается обозначение D - фактор потерь);
- добротность -Q;
- модуль комплексного сопротивления -1ZI;
- угол фазового сдвига комплексного сопротивления - ср;
- токутечки -I.
Диапазоны измерений не менее значений, приведенных в таблице 2.
Таблица 2
|
Параметр |
Диапазон измерений |
|
Rs, Rp, XS,|Z| |
от 0,01 мОм до 1 ГОм |
|
Ls, Lp |
от 0,01 нГн до 10 кГн |
|
cs, cp |
от 0,001 пФ до 1 Ф |
|
Gp |
от 0,01 нОм до 10 См |
|
D, Q |
от 10‘4 до 104 |
|
Ф |
от минус 90° до плюс 90° |
|
I |
от 0,01 мкА до 10 мА |
|
Примечание - Формат показаний 5 десятичных разрядов. | |
Пределы допускаемой основной погрешности соответствуют данным приведенным в таблице 3.
Таблица 3_________________________________________________________________
|
Измеряемая величина |
Пределы допускаемой основной относительной (5, %) и абсолютной (д) погрешности |
|
Izl |
5Z = ± А1 А2 a'17u |
|
Ф |
Дф = ± (5Z/1 %)° |
|
Rs, Rp, Gp |
3r = 8g = 8z (1+ Q) |
|
Cs, Cp, Ls Lp, Xs |
8c = 8l = 8x = 8z(1 + D) |
|
D |
AD=±(3z/100%) ■ (1 + 10 D) при D< 1 |
|
8d = 8z • (10 + D) при D > 1 | |
|
Q |
8q = 8Z • (10 + Q) при Q > 1 |
|
До = ± (5z /100%) • (1 + 10Q) при Q < 1 | |
|
I |
5| = +(3 +10 мкА/I) |
Примечания
1 А1, А2 - коэффициенты, определяемые из таблиц 4, 5.
2 U - значение напряжения испытательного сигнала, установленное на табло, В.
D, Q - измеренное значение параметра D, Q.
4 I - измеренное значение тока утечки, мкА.
3 При частотах более 1 МГц, а также на пределе 10 МОм при напряжении испыта-тельного сигнала менее 40 мВ погрешность не нормируется.
|
Предел измерений 1 Z| |
Диапазон измерений Izl |
Значение коэффициента А1 на частотах | |||||||||
|
от 25 до 99 Гц |
от 100 до 999 Гц |
1 кГц |
св. 1 до 10 кГц |
св. 10 до 100 кГц |
св. 100 до 1000 кГц | ||||||
|
10 МОм |
от 0,1 до 1 ГОм |
Izl 1+0,1(------ 106 |
-1) |
Izl 0,5+0,05(-— 106 |
-1) |
Izl 0,4+0,04(------ 106 |
-1) |
— |
— |
— | |
|
1 МОм |
от 100 кОм до 1 МОм |
1 |
0,3 |
0,2 |
0,5 |
— |
— | ||||
|
100 кОм |
от 10 до 100 кОм |
0,5 |
0,2 |
0,1 |
0,2 |
0,9 |
— | ||||
|
10 кОм |
от 1 до 10 кОм |
0,5 |
0,1 |
0,1 |
0,2 |
0,5 |
Izl 0,8+0,2(------ 103 |
-1) | |||
|
1 кОм |
от 100 Ом до 1 кОм |
0,5 |
0,2 |
0,1 |
0,2 |
0,3 |
Izl 0,3+0,06(------ 100 |
-1) | |||
|
100 Ом |
от 10 до 100 Ом |
0,6 |
0,2 |
0,2 |
0,3 |
0,3 |
100 0,3+0,06(------ Izl |
-1) | |||
|
10 Ом |
от 1 до 10 Ом |
1 |
0,3 |
0,3 |
0,4 |
0,8 |
10 0,8+0,2(------ Izl |
-1) | |||
|
1 Ом |
от 10 мкОм до 1 Ом |
1 1+0,2(------ Izl |
-1) |
1 0,7+0,1(------ Izl |
-1) |
1 0,4+0,08(------ Izl |
-1) |
1 0,4+0,08(-------1) Izl |
1 0,9+0,2(------1) Izl |
— | |
|
Примечание - IZ I |
- измеренное значение модуля комплексного сопротивления, Ом | ||||||||||
|
Режим |
БЫСТРО |
НОРМА |
Усреднение (10) |
|
Значение коэффициента А2 |
3 |
1 |
1 |
Пределы допускаемой дополнительной погрешности St, %, вызванной изменением температуры окружающего воздуха, определяются по формулам
5t=±5 • (t - 22)/20, при (22 °C < t < 45 °C) (1)
5t=±5- (18 -1)/20, при (5 °C < t <18 °C), (2)
где 6- пределы допускаемой основной погрешности, %;
|
t - значение повышенной или пониженной температуры, °C. Диапазон частот испытательного сигнала с разрешением 1 Гц Пределы допускаемой относительной погрешности установки частоты испытательного сигнала Диапазон установки напряжения испытательного сигнала (среднее квадратическое значение), мВ |
от 25 Гц до 3 МГц ± 0,02 % от 5 до 1000 |
Пределы допускаемой абсолютной погрешности установки напряжения испытательного сигнала на частоте 1 кГц:
|
- в диапазоне от 5 до 100 мВ включительно - в диапазоне свыше 100 до 1000 мВ включительно Выходное сопротивление источника испытательного сигнала на частоте 1 кГц, Ом Диапазон установки напряжения смещения |
± 3 мВ ± 3 % (100 ±5) от 0 до 40 |
Пределы допускаемой абсолютной погрешности установки напряжения смещения, В
|
- в диапазоне от 0 до 0,1 В включительно - в диапазоне свыше 0,1 до 40 В включительно |
±0,01 В ±3 % |
Время одного измерения, без времени выбора предела измерений, на частоте 1 кГц, не более:
|
- при скорости измерений «БЫСТРО» - при скорости измерений «НОРМА» |
0,1 с 1,0 с |
Измеритель обеспечивает автоматическую компенсацию остаточных параметров присоединительных устройств (коррекцию нуля).
Измеритель обеспечивает автоматический и ручной выбор измеряемой физической величины.
Измеритель обеспечивает автоматический и ручной выбор предела измерений.
Измеритель обеспечивает работу с устройствами присоединительными с параметрами, приведенными в таблице 6.
Комплектность
Состав комплекта поставки измерителей соответствует таблице 7. Таблица 7
|
Наименование |
Количество |
|
Измеритель иммитанса Е7-30 |
1 |
|
Устройство присоединительное УП-2 |
1 |
|
Устройство присоединительное УП-5 |
1 |
|
Кабель интерфейсный |
1 |
|
Кабель RS-232 |
1 |
|
Кабель |
4 |
|
Кабель сетевой |
1 |
|
Вставка плавкая ВП2Б-1В 0,5 А 250 В |
1 |
|
Руководство по эксплуатации |
1 |
|
Методика поверки |
1 |
|
Упаковка |
1 |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
ТУ BY 100039847.147-2016«Измеритель иммитанса Е7-30. Технические условия».
ГОСТ22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
МРБ МП.2573-2016 «Измеритель иммитанса Е7-30. Методика поверки».
Заключение
Измерители иммитанса Е7-30 соответствуют требованиям ТУ BY 100039847.147-2016, ГОСТ 22261-94, ТР ТС 004/2011 ,ТР ТС 020/2011 (декларация соответствия № ТС BY/112 11.01. ТР004 003 12766 до 01.07.2020).
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 12 месяцев;
межповерочный интервал: не более 12 месяцев.
Научно-исследовательский центр испытаний средств
измерений и техники БелГИМ.
220053, г.Минск, Старовиленский тракт, 93, тел.334-98-13.
Аттестат аккредитации № BY/112 1.0025
