Термометры электронные "Интеграл ТЭ-04"
| Номер в ГРСИ РФ: | РБ 03 25 2176 19 |
|---|---|
| Раздел: | Средства измерений медицинского назначения [25] |
| Категория: | Термометры |
| Производитель / заявитель: | ОАО "ИНТЕГРАЛ"-управляющая компания холдинга "ИНТЕГРАЛ", г. Минск |
Термометры электронные «Интеграл ТЭ-04» (далее - термометры) предназначены для измерения температуры тела человека.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 25 2176 19 |
| Наименование | Термометры электронные "Интеграл ТЭ-04" |
| Год регистрации | 2019 |
| Номер сертификата | 13106 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | ОАО "ИНТЕГРАЛ"-управляющая компания холдинга "ИНТЕГРАЛ", г. Минск, Республика Беларусь (BY) |
Производитель / Заявитель
ОАО "ИНТЕГРАЛ"-управляющая компания холдинга "ИНТЕГРАЛ"
Адрес: 220108, г. Минск, ул. Казинца И.П., д. 121А, к. 327
Контакты: Тел.: +375 17 212-14-51; факс: +375 17 398-60-51, +375 17 398-12-94; E-mail: office@integral.by
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверка проводится по МП.МН 1371-2004 (изменения №1-3). |
Поверители
Скачать
|
Описание типа РБ 03 25 2176 19 [2013-12-04]
rb-03-25-2176-19_2013-12-04.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 2176 19 [2015-04-16]
rb-03-25-2176-19_2015-04-16.pdf
|
Скачать | ||
|
Описание типа РБ 03 25 2176 19 [2020-05-13]
rb-03-25-2176-19_2020-05-13.pdf
|
Скачать |
Описание типа
Назначение
Термометры электронные «Интеграл ТЭ-04» (далее - термометры) предназначены для измерения температуры тела человека.
Область применения - в быту и медицинских учреждениях.
Описание
Принцип действия термометров построен на подсчете разности числа импульсов, генерируемых опорным и термозависимым генераторами, и преобразования этого числа импульсов в цифровое отображение показания температуры на четырехразрядном жидкокристаллическом индикаторе (ЖКИ).
Термозависимый элемент (терморезистор) находится в наконечнике термометров.
Основным несущим элементом конструкции является обойма, на которой крепятся плата, элемент питания и ЖКИ.
Цвет корпуса - белый, допускается применение других цветов.
Питание термометра осуществляется от внутреннего элемента питания номинальным напряжением 1,5 В.
Для замены элемента питания в корпусе имеется специальная крышка, которая устанавливается в торцевую часть корпуса и крепится винтом к обойме.
Включение и выключение термометров осуществляется кнопкой, расположенной на лицевой стороне корпуса. Если термометры не отключены в течение более 30 минут, то они отключаются автоматически, что обеспечивает увеличение времени работы элемента питания. Термометры позволяют сохранять последнее значение измеренной температуры.
Включение и выключение термометра, а также момент окончания измерения температуры термометром сопровождается звуковым сигналом.
докумевтов,
Внешний вид термометров приведен на рисунке 1.
Схема с указанием места нанесения знака поверки (клейма-наклейки) приведена в приложении А настоящего описания типа.

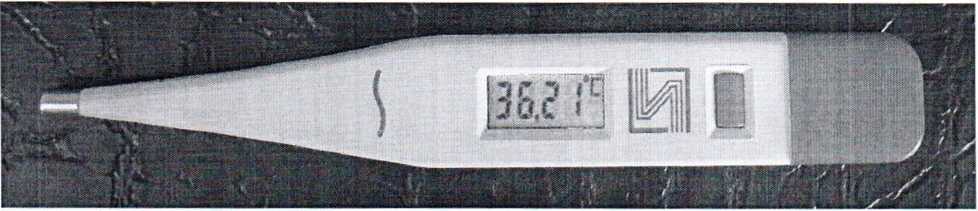

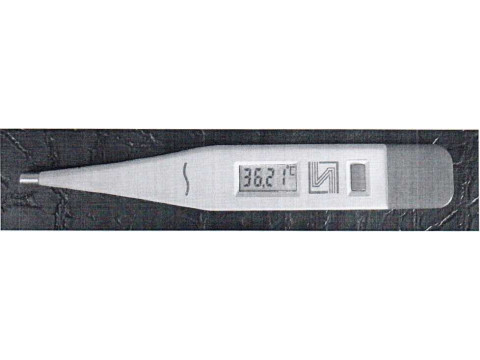

Рисунок 1- Внешний вид термометра электронного «Интеграл ТЭ-04»
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
Технические характеристики |
Значения |
|
1 Диапазон измерений температур, °C |
от 32,00 до 42,00 |
|
2 Дискретность индикации температуры, °C |
0,01 |
|
3 Пределы допускаемой абсолютной погрешности при измерении температуры,°С: - в диапазоне температур от 35,50 до 42,00 - в диапазоне температур от 32,00 до 35,49 |
±0,10 ± 0,20 |
|
4 Автономность работы с элементом питания типа LR1130, лет, не менее |
1 |
|
5 Номинальное напряжение внутреннего источника питания, В |
1,5 |
|
6 Габаритные размеры, мм, не более |
125x17x7,5 |
|
7 Масса, г, не более |
20 |
|
8 Средний срок службы, лет, не менее |
5 |
|
9 Условия эксплуатации: - температура окружающей среды, °C - относительная влажность воздуха при температуре 25 °C, % |
от 10 до 50 80 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист паспорта.
Комплектность
|
Наименование, тип |
Обозначение |
Количество, шт |
|
Термометр электронный «Интеграл ТЭ-04» |
ТУ РБ 100024593.035-2004 |
1 |
|
Паспорт |
ФКНС.405161.004 ПС |
1 |
|
Тара потребительская |
ФКНС.323239.139 |
1 |
|
Элемент питания (в составе термометра) |
1 | |
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
1 ГОСТ 20790-93 «Приборы, аппараты и оборудование медицинские. Общие технические условия».
2 ТУ РБ 100024593.035-2004«Термометр электронный «Интеграл ТЭ-04».
3 МП.МН 1371-2004 «Термометр электронный «Интеграл ТЭ-04». Методика поверки».
Заключение
Термометры электронные «Интеграл ТЭ-04» соответствуют требованиям технических условий ТУ РБ 100024593.035-2004 и ГОСТ 20790-93.
Межповерочный интервал: не более 24 месяцев.
Межповерочный интервал в СЗМ в Республике Беларусь: не более 24 месяцев.
Декларация соответствия требованиям Технического регламента Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств» (регистрационный номер ТС BY/112 11.01. ТР020 003 13155, срок действия по 27.07.2020).
Научно-исследовательский
центр испытаний средств измерений и техники БелГИМ
г.Минск, Старовиленский тракт, 93
тел. + 375 17 334-98-13
Аттестат аккредитации № BY/112 1.0025 (действителен до 30.03.2024).
