Термометры контактные цифровые типа ТК-5
| Номер в ГРСИ РФ: | РБ 03 10 1447 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | ООО "ТЕХНО-АС", г. Коломна, Московская обл. |
Термометры контактные цифровые ТК-5 (далее — термометры) предназначены для измерений температуры жидких, сыпучих, газообразных сред, а также измерений относительной влажности газообразных неагрессивных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 1447 20 |
| Наименование | Термометры контактные цифровые типа ТК-5 |
| Год регистрации | 2020 |
| Номер сертификата | 13563 |
| Дата регистрации | 2020-06-26 |
| Срок действия | 2024-12-10 |
| Получатель сертификата | ООО "ТЕХНО-АС", г. Коломна Московской обл., Российская Федерация (RU) |
Производитель / Заявитель
ООО "ТЕХНО-АС"
Адрес: 140408, г. Коломна Московской обл., ул. Октябрьской рев.406
Контакты: (0966)15-13-59 / (0966)15-16-90 / E-mail: technoas@kolomna.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка средств измерений, в т.ч. находящихся в эксплуатации, проводится по МП 207-021-2019 (2019 г.). МПИ: не более 24 месяцев; для термометров с зондами ЗВЛ, ЗВЛМ, ЗВЛМТ, ЗВЛТГ- не более 12 месяцев. |
| Признание поверки | Первичная при выпуске из производства: ФБУ "ЦСМ Московской области" (аттестат аккредитации - № RA.RU.311320, шифр поверительного клейма - ТТ)(НТК №05-06). Первичной поверки при выпуске из производства, проводимой ООО «РАВНОВЕСИЕ», г. Москва, РФ (аттестат аккредитации - №RA.RU.312660, шифр поверительного клейма - ДТЖ) в диапазоне измерений температуры до 1100°С. |
Поверители
Скачать
|
Описание типа РБ 03 10 1447 20 [2010-12-01]
rb-03-10-1447-20_2010-12-01.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1447 20 [2015-07-30]
rb-03-10-1447-20_2015-07-30.pdf
|
Скачать | ||
|
Описание типа РБ 03 10 1447 20 [2020-12-18]
rb-03-10-1447-20_2020-12-18.pdf
|
Скачать |
Описание типа
Назначение
Термометры контактные цифровые ТК-5 (далее — термометры) предназначены для измерений температуры жидких, сыпучих, газообразных сред, а также измерений относительной влажности газообразных неагрессивных сред.
Описание
Принцип действия термометров основан на преобразовании электрических сигналов, пропорциональных измеряемым величинам, поступающих в электронный блок от первичных преобразователей (датчиков). Результаты измерений отображаются на жидкокристаллическом дисплее.
Принцип измерения температуры основан на зависимости электрического сопротивления датчика от измеряемой температуры, а принцип измерения относительной влажности - на изменении электрической емкости датчиков в зависимости от диэлектрической проницаемости диэлектрика, используемого в качестве влагочувствительного слоя.
Термометры представляют собой переносные многофункциональные микропроцессорные приборы и состоят из электронного блока с автономным питанием, размещенного в пластиковом или алюминиевом корпусе, и измерительных зондов различного назначения и конструкции. Электронный блок состоит из микропроцессора, цифрового жидкокристаллического дисплея и панели управления. На тыльной стороне корпуса имеется ниша для установки элементов питания, закрывающаяся крышкой. В верхней части корпуса электронного блока расположены разъемы для подключения измерительных зондов.
Измерительные зонды состоят из одного или двух первичных преобразователей в защитном чехле и пластиковой рукоятки. В качестве первичных преобразователей температуры в измерительных зондах используются термопреобразователи сопротивления (ТС) с НСХ по ГОСТ 6651-2009 преобразователи термоэлектрические (ТП) с НСХ по ГОСТР 8.585-2001, в качестве первичных преобразователей влажности используются датчики влажности емкостного типа.
Термометры изготавливаются следующих модификаций: ТК-5.01, ТК-5.01 С, ТК-5.01М. ТК-5.01МС, ТК-5.01П, ТК-5.01ПС, ТК-5.01ПТ, ТК-5.01ПТС, ТК-5.04, ТК-5.04С, ТК-5.06, ТК-5.06С. ТК-5.09. ТК-5.09С. ТК-5.08. ТК-5.11, ТК-5.1 IC, ТК-5.27, ТК-5.29. Данные модификации различаются между собой внешним видом, метрологическими характеристиками, типом и количеством используемых зондов и наличием взрывозашиты.
В зависимости от модификации, термометры разделяются на следующие группы.
- ТК-5.01, ТК-5.01 С. ТК-5.01 М. ТК-5.01 МС, ТК-5.01 П, ТК-5.01 ПС, ТК-5.01 ПТ, ТК-5.01 ПТС - термометры контактные цифровые одноканальные с постоянными зондами (поверхностными или погружаемыми). Модификации термометров ТК-5.01, ТК-5.01С, ТК-5.01 М, ТК-5.01 МС используются с погружаемыми зондами ЗПГ, ЗПГУ. Модификации ТК-5.01 П. ТК-5.01 ПС, ТК-5.01 ПТ, ТК-5.01 ПТС используются с поверхностными зондами ЗПВ.
- ТК-5.04. ТК-5.04С, ТК-5.06, ТК-5.06С, ТК-5.09, ТК-5.09С - термометры контактные цифровые одноканальные со сменными погружаемыми, воздушными, поверхностными зондами, зондами относительной влажности, тепловой нагрузки среды, зондами-кабелями для подключения внешнего термоэлектрического преобразователя утвержденного типа;
- ТК-5.08, ТК-5.11, ТК-5.11С, ТК-5.27. ТК-5.29 - термометры контактные цифровые двухканальные со сменными погружаемыми, воздушными, поверхностными зондам и, зондам и относительной влажности, тепловой нагрузки среды, зондами-кабелями для подключения внешнего термоэлектрического преобразователя утвержденного типа зондам^^белямй для подключения внешнего термоэлектрического преобразователя утвержденного зфпа.
и ) II
/ //
Термометры модификаций ТК-5.11С, ТК-5.27 и ТК-5.29 дополнительно могут использовать сменные зонды для индикации (зонд освещенности и ультрафиолетового излучения, зонд скорости воздушного потока, зонд давления атмосферного), причем ТК-5.11С и ТК-5.27 на обоих каналах, ТК-5.29 только на первом канале.
Термометры ТК-5.27 и ТК-5.29 имеют возможность подключения к персональному компьютеру для настройки метрологически независимых функций меню прибора и считывания сохраненных данных с SD-карты с помощью программного обеспечения «Thermo Monitor». Подключение к персональному компьютеру производится через разъем microUSB.
Второй канал термометра ТК-5.29 предназначен для подключения термопреобразователей сопротивления с IICX следующих типов по ГОСТ 6651-2009: I00M, 50М, Pt 100, Pt50, 1 ООП, 5011. а также датчиков с унифицированным выходным сигналом с диапазоном от 4 до 20 мА. Внешнее питание к токовому датчику подается отдельно.
Условное обозначение зондов термометров приведено ниже.
Зонды__.__.__.__
abed
а - тип зонда:
- зонд погружаемый (ЗПГ)
- зонд погружаемый усиленный (ЗПГУ)
- зонд погружаемый для нефтепродуктов (ЗПГН, ЗПГТ)
- зонд-держатель погружаемый высокотемпературный для присоединения термоэлектрических преобразователей одноразового применения (ЗПГВ)
- зонд погружаемый низкотемпературный (ЗПГНН)
- зонд воздушный (ЗВ)
- зонд воздушный высокоточный (ЗВВ)
- зонд воздушный малогабаритный низкотемпературный (ЗВМН)
- зонд воздушный малогабаритный высокотемпературный (ЗВМВ)
- зонд поверхностный (ЗПВ)
- зонд поверхностный изогнутый (ЗПИ)
- зонд поверхностный изогнутый для движущихся поверхностей (ЗПДИ)
- зонд поверхностный высокотемпературный (ЗПВВ)
- зонд поверхностный высокоточный (ЗПВТ)
- зонд поверхностный магнитный (ЗПМ)
- зонд тепловой нагрузки среды (ЗТНС)
- зонд (кабель) для подключения внешнего термоэлектрического преобразователя (ЗВТ)
- зонд относительной влажности (ЗВЛ, ЗВЛМ)
- зонд относительной влажности и температуры (ЗВЛ.Т, ЗВЛМ.Т)
- зонд относительной влажности и температуры гибкий (ЗВЛТГ)
- зонд освещенности и ультрафиолетового излучения (30)
- зонд скорости воздушного потока (ЗСВГ1)
- зонд давления атмосферного (ЗДА);
b - применяемость зонда в модели прибора:
8 - разъем на кабеле для моделей ТК-5.04С, ТК-5.06С. ТК-5.08, ТК-5.09С, ТК-5.11 С. ТК-5.27. ТК-5.29 (отсутствие цифры 8 - разъем на кабеле для моделей ТК-5.04, ТК-5.06. ГК-5.09. ТК-5.1 1);
с-длина рабочего элемента, мм;
d - длина соединительного провода, мм (отсутствие индекса - длина соединительного провода 1 м, в зондах ЗВЛМ, ЗВЛМ.Т, ЗДА соединительный провод отсутствует).

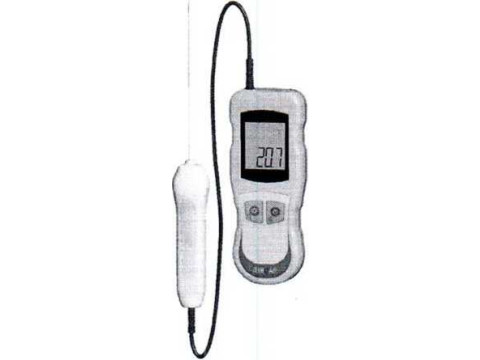

Фотографии общего вида термометров и зондов представлены на рисунках 1-42.

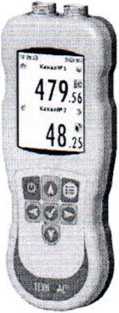

Рисунок 1 - Общий вид термометров контактных цифровых ТК-5 модификации
ТК-5.01
Рисунок 2 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01 П
Рисунок 3 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01ПТ
Рисунок 4 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01 М
Рисунок 5 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01С
Рисунок 6 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01ПС
Рисунок 7 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01 ПТС
Рисунок 8 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.01МС
Рисунок 9 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.04
19.0
Рисунок 10 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.06
Рисунок 11 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.08
-‘•ML**,*,,.
Рисунок 12 - Общий
вид термометров контактных цифровых ТК-5 модификации ТК-5.09
Рисунок 13 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.1 1
Рисунок 14-Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.04С
Рисунок 15 - Общий
вид термометров контактных цифровых ТК-5 модификации ТК-5.06С
Рисунок 17 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5. НС
Рисунок 18 - Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.27
Рисунок 16-Общий вид термометров контактных цифровых ТК-5 модификации ТК-5.09С
Рисунок 19-Общий вид термометров контактных цифровых ТК-5 модификации
Рисунок 22 - Общий вид зондов погружаемых для нефтепродуктов (ЗПГН)
Рисунок 23 - Общий вид зондов погружаемых высокотемпературных (ЗПГВ)
Рисунок 20 - Общий вид зондов погружаемых (ЗПГ)
Рисунок 21 - Общий вид зондов погружаемый усиленный (ЗПГУ)
Рисунок 24 - Общий вид зондов погружаемых низкотемпературных (ЗПГНН)
Рисунок 26 - Общий вид зондов погружаемых для нефтепродуктов, утяжеленный грузом (ЗПГТ)
Рисунок 28 - Общий вид зондов воздушных малогабаритных в ы со коте м п ератур н ы х (ЗВМВ)
Рисунок 25 - Общий вид зондов воздушных (ЗВ) / воздушных высокоточных (ЗВВ)
Рисунок 29 - Общий вид зондов поверхностных (ЗПВ)
Рисунок 27 - Общий вид зондов воздушных малогабаритных низкотемпературных (ЗВМН)
Рисунок 31 - Общий вид зондов поверхностных изогнутых для движущихся поверхностей (ЗПДИ)
Рисунок 30 - Общий вид зондов поверхностных изогнутых (311И)
Рисунок 32 - Общий вид зондов поверхностных высокотемпературных (ЗПВВ)
Рисунок 33 - Общий вид зондов поверхностных высокоточных (ЗПВТ)
Рисунок 34 - Общий вид зондов поверхностных магнитных (ЗПМ)
Рисунок 35 - Общий вид зондов тепловой нагрузки среды (ЗТНС)
Рисунок 37 - Общий вид зондов относительной влажности / относительной влажности и температуры (ЗВЛ, ЗВЛ.Т)
Рисунок 39 - Общий вид зондов относительной влажности и температуры гибких (ЗВЛТГ)
Рисунок 36 - Общий вид зондов-кабелей для подключения внешнего ТП (ЗВТ)
Рисунок 41 - Общий вид зондов освещенности и ультрафиолетового излучения (30)
Рисунок 38 - Общий вид зондов относительной влажности / относительной влажности и температуры малогабаритных (ЗВЛМ, ЗВЛМ.Т)
Рисунок 40 - Общий вид зондов давления атмосферного (ЗДА)
Рисунок 42 - Общий вид зондов скорости воздушного потока ' (ЗСПВ)
Цветовая гамма корпусов термометров ТК-5.01С. ТК-5.01МС, ТК-5.01ПС, ТК-5.01ПТС, ТК-5.04С, ТК-5.06С, ТК-5.09С, ТК-5.11С, ТК-5.27 и ТК-5.29 может быть изменена по решению Изготовителя в одностороннем порядке.

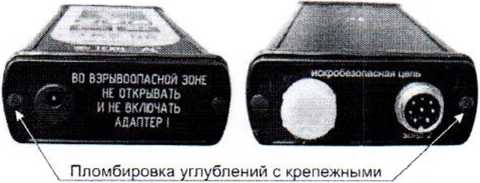

Схема пломбировки термометров от несанкционированного доступа приведена на рисунке 43.

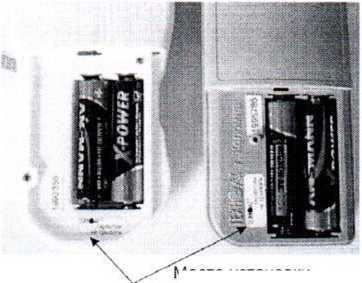

Место установки наклейки «Гарантия»: на винт, закрепляющий крышку с корпусом
Рисунок 43 - Схема пломбировки от несанкционированного доступа
винтами пластикой FIMO с последующим
оттиском клейма
Программное обеспечение
Программное обеспечение (ПО) приборов состоит из метрологически значимого встроенного ПО, находящегося в микропроцессоре внутри корпуса прибора. Данное ПО устанавливается на заводе-изготовителе во время производственного цикла и не подлежит внешней модификации на протяжении всего времени функционирования изделия.
Конструкция СИ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию. Уровень зашиты ПО от преднамеренного и непреднамеренного доступа соответствует уровню «высокий» согласно Р 50.2.077-2014.
Идентификационные данные встроенного ПО для термометров контактных цифровых ТК-5 приведены в таблицах 1-13.
Таблица 1 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.01, ТК-5.01М, ТК-5.01П, ТК-5.01 ПТ_______________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.01 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 2 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.01 С. ТК-5.0 IMC. ТК-5.01 ПС, ТК-5.01ПТС________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.01С |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.2 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 3 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.04__________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.04 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 4 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.04С______________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.04С |
|
Номер версии (идентификационный номер) ПО. не ниже |
1.2 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 5 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.06_________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.06 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 6 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.06С
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.06С |
|
Номер версии (идентификационный номер) ПО. не ниже |
if |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 7 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.08
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.08 |
|
Номер версии (идентификационный номер) ПО. не ниже |
1.2 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 8 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5,09_________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.09 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.1 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 9 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.09С_______________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.09С |
|
Номер версии (идентификационный номер) ПО. не ниже |
1.2 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 10 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5,11___________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.11 |
|
Номер версии (идентификационный номер) ПО. не ниже |
1.1 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 11 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.1 IC_________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.11С |
|
Номер версии (идентификационный номер) ПО. не ниже |
1.2 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 12 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5.27_________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.27 |
|
Номер версии (идентификационный номер) ПО. не ниже |
1.0 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Таблица 13 - Идентификационные данные встроенного ПО для термометров контактных цифровых модификаций ТК-5,29__________________________________________________
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
ТК-5.29 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.0 |
|
Цифровой идентификатор программного обеспечения |
недоступен |
Технические характеристики
Метрологические и технические характеристики термометров модификаций ТК-5.01, ТК-5.01С, ТК-5.01М, ТК-5.01МС, ТК-5.01П, ТК-5.01ПС, ТК-5.01ПТ, ТК-5.01ПТС приведены в таблице 14.
Таблица 14
|
Наименование характеристики |
Модификация ТК-5 | |||
|
ТК-5.01. ТК-5.01 С |
ТК-5.01 М. ТК-5.01 МС |
ТК-5.01 П. ТК-5.01ПС |
ТК-5.01 ПТ. ТК-5.01 ПТС | |
|
Диапазон измерений температуры,°C |
от -40 до +200 |
от -20 до +200 | ||
|
Пределы допускаемой основной абсолютной погрешности в диапазоне до + 100 °C включ., °C |
±2 |
±0,5 |
±2 | |
|
Пределы допускаемой основной относительной погрешности в диапазоне свыше +100 °C, % |
±(1 + 1е..м.р.) |
±(0,5+1е.м.р.) |
±(2+1е.м.р.) |
±(2+1е.м.р.) |
|
Разрешающая способность, °C |
1 |
0,1 |
1 |
0,1 |
|
Показатель тепловой инерции, с, не более |
6 |
10 | ||
(о
- одна единица младшего разряда.
Метрологические и технические характеристики термометров контактных цифровых модификаций ТК-5.04, ТК-5.04Ср) и типы применяемых зондов приведены в таблице 15.
Таблица 15
|
Тип зонда |
Диапазон измерений температуры, °C |
1 (оказатель тепловой инерции, с |
Пределы допускаемой основной погрешности измерений температуры в комплекте с зондом |
Разрешающая способ-ность. °C | |
|
абсолютной, °C |
относительной, % | ||||
|
Погружаемые | |||||
|
ЗПГ 150 ЗПГУ 150 ЗПГН зпгт |
от 40 до +200 |
6 |
±2 (от 40 до + 100 °C включ.) |
±(1+(,)) (св.+100 °C) |
1 |
|
ЗПГ 300 ЗПГУ 300 |
от 40 до +300 |
1 | |||
|
ЗПГ 500 ЗПГУ 500 ЗПГУ 1000 ЗПГУ 1500 |
от 40 до +600 |
1 | |||
|
Воздушные | |||||
|
ЗВ 150 |
от 40 до +200 |
2 |
±2 (от 40 до +100 °C включ.) |
±(1+( >) (св.+100 °C) | |
|
ЗВ 500 ЗВ 1000 |
от 40 до +600 | ||||
|
Тип зонда |
Диапазон измерений температуры. °C |
Показатель тепловой инерции, с |
Пределы допускаемой основной погрешности измерений температуры в комплекте с зондом |
Разрешающая способ-ность. °C | |
|
абсолютной, °C |
относительной. % | ||||
|
Поверхностные для движущихся поверхностей | |||||
|
ЗПДИ 300 ЗПДИ 500 |
от -40 до +250 |
10 |
±2 (от -40 до + 100 °C включ.) |
±(2+(*>) (св.+100 °C) |
1 |
|
Поверхностные | |||||
|
ЗПВ 150 ЗПВ 300 ЗПВ 500 ЗПВ 1000 ЗПИ 300 ЗПИ 500 |
от -40 до +250 |
10 |
±2 (от -40 до + 100 °C включ.) |
±(2+‘*’) (св.+100 °C) |
1 |
|
Поверхностные высокотемпературные | |||||
|
ЗПВВ 300 ЗПВВ 500 ЗПВВ 1000 |
от -40 до +500 |
10 |
±2 (от -40 до + 100 °C включ.) |
±(2+Г)) (св. + 100 °C) |
1 |
|
Поверхностные магнитные | |||||
|
ЗПМ |
от-40 до+120 |
20 |
±2 |
- |
1 |
|
Для подключения внешнего термоэлектрического преобразователя | |||||
|
ЗВТ.Ь(4) ЗВТ.К(4) ЗВТ.В<4) 3BT.R(4) 3BT.S(4) |
от -100 до +800 от-100 до+1300 от+600 до 1800 от Одо+1600 от 0 до +1600 |
- |
±1<2) |
- |
1 |
|
Примечания: 1)1 одна единица младшего разряда. 2) погрешность нормирована без учета погрешности внешней подключаемой термопары; 3) для ТК-5.04С применяются зонды с маркировкой «8» в обозначении. 4) зонд предназначен для подключения внешнего термоэлектрического преобразователя конкретного типа (L, К, В. R или S по ГОСТ Р 8.585-2001). | |||||
Метрологические и технические характеристики термометров контактных цифровых модификаций ТК-5.06, ТК-5.06С(4), ТК-5.08(4>, ТК-5.09(4), ТК-5.09С(4), ТК-5.11(4), ТК-5.11С(4), ТК-5.2714’, ТК-5.2914’ и типы применяемых зондов приведены в таблицах 16 и 17.
Таблица 16
|
Тип зонда и обозначение |
Диапазон измерений температуры. °C |
Показатель тепловой инерции, с |
Пределы допускаемой основной погрешности измерений температуры в комплекте с зондом |
Разрешающая способность,°C | |
|
абсолютной. °C |
относительной, % | ||||
|
Г 1огружаемые | |||||
|
ЗПГ 150 ЗПГУ 150 зпгн зпгт |
от -40 до +200 |
6 |
±0,5 (от-40 до+100 °C включ.) |
±(0.5+Г)) (св.+100 °C) \ |
• v: — // |
|
Тип зонда и обозначение |
Диапазон измерений температуры, °C |
Показатель тепловой инерции.с |
Пределы допускаемой основной погрешности измерений температуры в комплекте с зондом |
Разрешающая способность,°C | |
|
абсолютной, °C |
относительной, % | ||||
|
ЗПГЗОО ЗПГУ 300 |
от -40 до +300 |
6 |
±0,5 (от -40 до +100 °C включ.) |
±(0,5+(’*) (св.+100 °C) |
0.1 |
|
ЗПГ500 ЗПГУ 500 ЗПГУ 1000 ЗИГУ 1500 |
от -40 до +600 |
6 |
±0,5 (от -40 до + 100 °C включ.) |
±(0,5+(‘>) (св.+100 °C) |
0.1 |
|
Е |
воздушные | ||||
|
ЗВ 150 |
от-40 до+200 |
2 |
±0,5 (от -40 до + 100 °C включ.) |
±(0,5+<*)) (св.+100 °C) |
0.1 |
|
ЗВ 500 ЗВ 1000 |
от -40 до +600 |
0,1 | |||
|
Воздушные малогабаритные высокотемпературные | |||||
|
ЗВМВ |
от-40 до+500 |
2 |
±0,5 (от -40 до + 100 °C включ.) |
±(0,5+Г)) (св.+100 °C) |
0.1 |
|
Воздушные малогабаритные высокотемпературные с керамикой | |||||
|
ЗВМВК |
от -40 до +1100 |
2 |
±0,5 (от -40 до + 100 °C включ.) |
±(0,5+Г)) (св.+100 °C) |
0.1 |
|
Воздушный высокоточный | |||||
|
ЗВВ 150 |
от -40 до +200 |
2 |
±0,2 (св. 0 до +50 °C включ.) ±0,5 (от -40 до 0 °C включ. и св. +50 до+100 °C включ.) |
± (0,5+е)) (св.+100 °C) | |
|
Погружаемые низкотемпературные | |||||
|
зпгнн |
от -75 до +200 |
2 |
±1 (от -75 до -40 °C включ.) ±0,5 (св. -40 до + 100 °C включ.) |
± (0.5+(,)) (св.+100 °C) |
0,1 |
|
Воздушные малогабаритные низкотемпературные | |||||
|
ЗВМН |
от -75 до +200 |
2 |
±1 (от-75 до -40 °C включ.) ±0,5 (св. -40 до +100 °C включ.) |
± (0,5+(,)) (св.+100 °C) |
0,1 |
|
Поверхностные | |||||
|
ЗИВ 150 ЗИВ 300 ЗИВ 500 ЗПВ 1000 ЗПИ 300 ЗПИ 500 |
от -40 до +250 |
10 |
±2 (от-40 до+100 °C включ.) |
±(2+(,)) (св.+100 °C) |
0,1 |
|
Поверхностные высокотемпературные | |||||
|
ЗПВВ 300 ЗПВВ 500 ЗПВВ 1000 |
от -40 до +500 |
10 |
±2 (от-40 до+100 °C включ.) |
±(2+(,)) (св.+100 °C)/ |
О'. < X |
|
Тип зонда и обозначение |
Диапазон измерений температуры. °C |
Показатель тепловой инерции,с |
Пределы допускаемой основной погрешности измерений температуры в комплекте с зондом |
Разрешающая СПОСООНОСТЬ.оС | |
|
абсолютной. °C |
относительной, % | ||||
|
Тип зонда и обозначение |
Диапазон измерений температуры, °C ' |
Показатель тепловой инерции,с |
Пределы допускаемой основной погрешности измерений температуры в комплекте с зондом |
Разрешающая способность,°C | |
|
абсолютной, °C |
относительной, % | ||||
|
Поверхностные высокоточные | |||||
|
ЗПВТ 150 ЗПВТ 300 311ВТ 500 |
от -40 до +250 |
10 |
±0.5 (св. 0 до +50 °C включ.) ±2 ( от -40 до 0 °C включ. и св. +50 до+100 °C включ.) |
±(2+( ’) (св.+100 °C) |
0,1 |
|
Тепловой нагрузки среды | |||||
|
зтнс |
от -40 до +100 |
20 |
±0,2(5) |
- |
0,1 |
|
Погружаемые высокотемпературные | |||||
|
ЗПГВ(6) |
от +600 до +1800 |
2 |
±1® |
- |
0.1 |
|
Для подключения внешнего термоэлектрического преобразователя | |||||
|
3BT.L(/* ЗВТ.К® ЗВТ.В(7) 3BT.R'7* 3BT.S® |
от -100 до +800 от-100 до+1300 от+600 до+1800 от Одо +1600 от 0 до +1600 |
- |
±0,5® |
- |
0.1 |
|
Примечания: 1)( одна единица младшего разряда; 2) погрешность нормирована без учета погрешности внешнего термоэлектрического преобразователя: 3) для ТК-5.27, ТК-5.29 предел допускаемой основной относительной погрешности измерений температуры не меняется при изменении разрядности индикации в режиме «меню»; 4) для ТК-5.06С, ТК-5.08, ТК-5.09С. ТК-5.11С, ТК5.27, ТК5.29 применяются зонды с маркировкой «8» в обозначении; 5) приведена погрешность встроенного воздушного зонда (без учета влияния сферы); 6) зонд ЗПГВ предназначен для подключения внешних термоэлектрических преобразователей одноразового применения с НСХ типа «В» по ГОСТ Р 8.585-2001; 7) зонд предназначен для подключения внешнего термоэлектрического преобразователя конкретного типа (L, К. В. R или S но ГОСТ Р 8.585-2001). | |||||
Таблица 17
|
Тип зонда и обозначение |
Диапазон измерений температуры. °C |
Диапазон измерений относительной влажности, % |
Показатель тепловой инерции.с |
Пределы допускаемой основной абсолютной погрешности в комплекте с зондом |
Разрешающая способность, °C | ||
|
температуры, °C |
относительной влажности, % | ||||||
|
Относительной влажности | |||||||
|
ЗВЛ 150 ЗВЛ 500 ЗВЛ 1000 ЗВЛМ |
- |
от 0,1 до 100 |
- |
- |
±3 |
0.1 | |
|
Относительной влажности и температуры | |||||||
|
ЗВЛ 150Т ЗВЛ 500Т ЗВЛ 1000Т ЗВЛМТ |
от -20 до +85 |
от 0.1 до 100 |
5 |
±0.5 |
±3 (от -20 °C до +85 °C включ.) |
0.1 | |
|
С |
>тносительной |
влажности и температуры гибкий | |||||
|
ЗВЛТГ |
от -20 до +85 |
от 0.1 до 100 |
5 |
±0.2 |
±3 (от -20 °C до +85 °C включ.) |
0,1 | |
|
Для ТК-5.06С. ТК-5.08. ТК-5.09С, Т маркировкой «8» в обозначении. |
<-5.1 1 С. ТК5.27, ТК5.29 применяются зонды с | ||||||
Метрологические характеристики 2 канала термометра Т-5.29 приведены в таблицах 18 и 19.
Таблица 18
|
Температурный коэффициент и условное обозначение НСХ те р м о п реоб разо вате л я сопротивления |
Диапазон измерений температуры, °C |
Пределы допускаемой абсолютной погрешности при измерении температуры, °C |
|
а=0.00428°С’! (100М.50М) |
от -170 до +200 |
±0.2 |
|
а=0,00426°С’1 (Си 100, Си50) |
от -50 до +200 |
±0.2 |
|
а=0,00385°С’' (Pt 100. Pt50) |
от -170 до +850 |
±0,2 |
|
а=0,00391оС'' (100П. 50П) |
от -170 до +850 |
±0,2 |
|
а=0,00617°С'' (Nil00, Ni50) |
от -60 до+180 |
±0.2 |
Таблица 19
|
Диапазон измерений выходного токового сигнала датчиков с унифицированным выходным сигналом. мА |
Пределы допускаемой основной приведенной погрешности при измерении токового сигнала. % (Доен, пр) (от диапазона измерений) |
|
от 4 до 20 |
±0,15 |
Общие метрологические и технические характеристики приведены в таблице 20.
Таблица 20
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений температуры, вызванной изменением температуры окружающей среды от нормальной (от +15 до +25 °C) в диапазоне от -20 до +50 °C на каждые 10 °C, °C |
±0,5 |
|
Пределы допускаемой дополнительной абсолютной погрешности измерений относительной влажности, вызванной изменением температуры окружающей среды от нормальной (от +15 до +25 °C) в диапазоне от -20 до +50 °C на каждые 10 °C,% |
±0,5 |
|
Пределы допускаемой дополнительной приведенной погрешности при измерении токового сигнала, вызванной изменением температуры окружающей среды от нормальной (от +15 до +25 °C) в диапазоне от -20 до +50 °C на каждые 10 °C, % (от диапазона измерений) |
±0.5хдос|1 ,,р |
|
Напряжение питания, В - ТК-5.01. ТК-5.01С, ТК-5.01М, ТК-5.01МС, ТК-5.01П, ТК-5.01ПС, ТК-5.011ГГ, ТК-5.01 ПТС. ТК-5.04, ТК-5.04С, ТК-5.06, ТК-5.06С, ТК-5.09. ТК-5.09С. ТК-5.11. ТК-5.11 С. ТК-5.27. ТК-5.29 - ТК-5.08 |
от 1,8 до 3,3 от 2.8 до 3,6 |
|
Масса электронного блока, кг, не более - ТК-5.01, ТК-5.01 С, ТК-5.01 М, ТК-5.01 МС, ТК-5.01 П. ТК-5.01 ПС, ТК-5.01 ПТ, ТК-5.01 ПТС, ТК-5.04, ТК-5.04С, ТК-5.06, ТК-5.06С. ТК-5.09, ТК-5.09С, ТК-5.11. ТК-5.11С, ТК-5.27, ТК-5.29 -ТК-5.08 |
0,2 0,5 |
|
Габаритные размеры электронного блока, мм. не более - ТК-5.01, ТК-5.01 М, ТК-5.01 П. ТК-5.01 ПТ. ТК-5.04. ТК-5.06. ТК-5.09. ТК-5.11 - ТК-5.01 С. ТК-5.01 МС, ТК-5.01 ПС. ТК-5.011 ПС. ТК-5.04С, ТК-5.06С, ТК-5.09С, ТК-5.1 1С, ТК-5.27, ТК-5.29 - ТК-5.08 |
185x61x36 180x70x27 165x85x35 |
|
Длина соединительного кабеля, м |
1(|) |
|
Группа исполнения в зависимости от устойчивости и прочности к воздействию температуры и влажности окружающего воздуха в диапазоне от -20 до +50 °C в соответствии с ГОСТ Р 52931-2008 |
С4 |
|
Средняя наработка до отказа, ч, не менее |
10000 |
|
Средний срок службы, лет, не менее |
10 |
|
Примечание: 1) по индивидуальному заказу длина соединительного кабеля может быть увеличена до 20 м, для зондов ЗПГНН, ЗВМП и ЗВМВ - до 100м, для зондов ЗПГН и ЗПГТ - до 120м | |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации на прибор типографским способом, а также тампопечатью (ТК-5.1, ТК-5.01 М, ТК-5.01П, ТК-5.01ПТ, ТК-5.04, ТК-5.06, ТК-5.09. ТК-5.11), на лицевой наклейке (ТК-5.08), на пленочной клавиатуре (ТК-5.01С, ТК-5.01МС) на корпус электронного блока.
Комплектность
Комплектность термометров приведена в таблице 21.
Нормативные документы
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия
ГОСТ 6651-2009 Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний
ГОСТ 26.011-80 Средства измерений и автоматизации. Сигналы тока и напряжения электрические непрерывные входные и выходные
ГОСТ 8.558-2009 ГСП. Государственная поверочная схема для средств измерений температуры
ТУ 4211-028-42290839-2004 Термометры контактные цифровые типа ТК-5. Технические условия
Другие Термометры
