Термометры сопротивления медные ТСМ 0618
| Номер в ГРСИ РФ: | РБ 03 10 7518 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | ООО "Владимирский завод "Эталон", г. Владимир |
|
Описание типа РБ 03 10 7518 20 [2020-05-13]
rb-03-10-7518-20_2020-05-13.pdf
|
Скачать |
Термометры сопротивления медные ТСМ 0618 предназначены для измерения температуры газообразных, жидких сред и твердых тел.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 7518 20 |
| Наименование | Термометры сопротивления медные ТСМ 0618 |
| Год регистрации | 2020 |
| Номер сертификата | 13354 |
| Дата регистрации | 2020-03-31 |
| Срок действия | 2024-11-25 |
| Получатель сертификата | ООО "Владимирский завод "Эталон", г. Владимир, Российская Федерация (RU) |
Производитель / Заявитель
ООО "Владимирский завод "Эталон"
Адрес: 600036, г. Владимир, ул. Верхняя Дуброва, 40
Контакты: (4922) 49-41-70 / E-mail: root@etalon.ru
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку проводить по ГОСТ 8.461-2009. |
| Признание поверки | Первичная при выпуске из производства: ООО "Владимирский завод "Эталон", г. Владимир, РФ (аттестат аккредитации - №RA.RU.311255, шифр повери-тельного клейма - ААС) при условии проведения первичной поверки для Республики Беларусь по ГОСТ 8.461-2009 с оформлением свидетельства о поверке или указанием ГОСТ 8.461-2009 и нанесением оттиска поверительного клейма в паспорте (НТК №03-20). |
Поверители
Скачать
|
Описание типа РБ 03 10 7518 20 [2020-05-13]
rb-03-10-7518-20_2020-05-13.pdf
|
Скачать |
Описание типа
Назначение
Термометры сопротивления медные ТСМ 0618 предназначены для измерения температуры газообразных, жидких сред и твердых тел.
Описание
Принцип работы термометров основан на зависимости электрического сопротивления медной проволоки от температуры. Термометр ТСМ 0618 состоит из чувствительного элемента, помещенного в защитную арматуру, из нержавеющей стали или латуни. Основной частью чувствительного элемента является резистор из медной проволоки. Выводы чувствительного элемента подсоединены либо к клеммам, размещенным в головке, либо к кабелю. Термометры сопротивления медные ТСМ 0618 имеют шесть модификаций: ТСМ 0618-01, ТСМ 0618-02, ТСМ 0618-03, ТСМ 0618-04, ТСМ 0618-05, ТСМ 0618-06, в зависимости от конструктивного исполнения защитной арматуры и 992 исполнения в зависимости от длины погружаемой части, класса допуска, схемы внутренних соединений.
Программное обеспечение отсутствует.

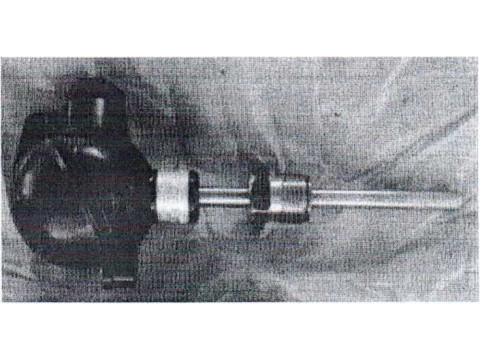

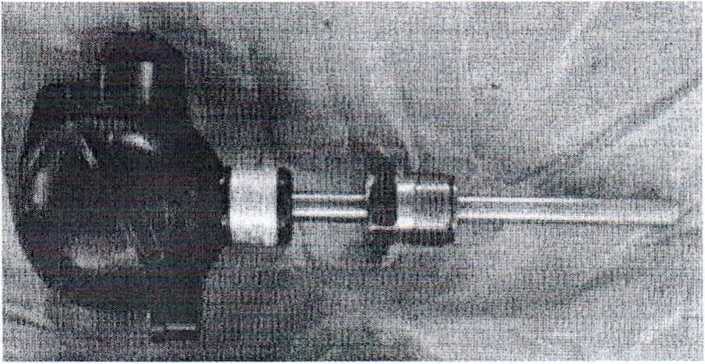

Внешний вид термометров сопротивления медных ТСМ 0618
Технические характеристики
Метрологические и технические характеристики термометров сопротивления медных ТСМ 0618 приведены в табл. 1.
ица)• ■/,
|
№ |
Наименование характеристики |
Значение характеристики | ||||||
|
ТСМ0618 |
ТСМ0618-01 |
ТСМ0618-02 |
ТСМ0618-03 |
ТСМ0618-04 |
ТСМ061 8-05 |
ТСМ 0618-06 | ||
|
1 |
Номинальная статическая характеристика, (НСХ) |
1х50М;1х100М; 2х50М; 2x100М |
1х50М;1х100М |
1х50М;1х100М |
1х5^4^^И | |||
|
2 |
Класс допуска по ГОСТ6651-2009 |
А, В. С |
В, С | |||||
|
3 |
Номинальное значение сопротивления пои 0°С, Ом |
50;100 | ||||||
|
4 |
Диапазон измеряемых температур, °C |
кл.А от-50до 120 кл.В от -50до 180 |
от -50 до 180 |
от -50 до 120 |
от -50 до 60 |
от -50 до 180 |
от-50 до 120 | |
|
5 |
Отклонение сопротивления при 0 °C от номинального значения. Ом |
для 1 для |
'СМ 100 Класс А ±0,06; Класс В ±0,13 Класс С ±0,26 ТСМ 50 Класс А ± 0,03 ; Класс В ± 0,065 Класс С ±0,13 | |||||
|
6 |
Температурный коэффициент,°C'1 |
0,00428 | ||||||
|
7 |
Предел допускаемой абсолютной погрешности, °C |
класс А ±(0,15 + 0,002111); класс В ±(0,3 + 0,0051 11); класс С ±(0,6 + 0,011 11); где t- измеряемая температура) | ||||||
|
8 |
Показатель тепловой инерции, не более, с |
20; 40 |
20; 30 |
20 |
20 |
70 |
8 |
8 |
|
9 |
Схема внутренних соединений |
2-х, 3-х, 4-х проводная |
3-х, 4-х проводная |
2-х, проводная |
2-х, 3-х, 4-х проводная |
3-х, 4-х проводная | ||
|
10 |
Степень защиты от воды и пыли |
IP54 |
IP40 |
IP00 |
IP00 |
IP54 |
IP00 |
IP00 |
|
И |
Длина погружаемой части, мм |
от 80 до 3150 |
от 80 до 500 |
от 80 до 500 |
45 |
80 |
от 22 до 80 |
от 500 до 3000 |
|
12 |
Диаметр погружаемой части, |
8; 10 |
8 |
6 |
6 |
8; 9 |
5; 5,7 |
8; 9 |
|
13 |
Масса, кг |
от 0,25 до 1,33 |
от 0,14 до 0,35 |
от 0,10 до 0,25 |
0,125 |
от0,08до 0,085 |
от 0,003до 0,006 |
от 0,025др 0,100 |
|
14 |
Материал защитной арматуры |
Антикоррозионная сталь или латунь | ||||||
|
15 |
Средний срок службы, лет |
12 | ||||||
|
16 |
Условия эксплуатации: -диапазон температуры окружающей среды, °C -относительная влажность воздуха, % |
от -50 до 50 до 98 | ||||||
Лист 3,всего листов 3
Знак утверждения типа
Знак утверждения типа наносится на титульные листы паспорта типографским способом.
Комплектность
- термометр сопротивления медный ТСМ 0618 -1шт
- паспорт - I экз. на партию
Поверка
Осуществляется по ГОСТ 8.461-2009 "ГСП. Термопреобразоватсли сопротивления из платины, меди и никеля. Методика поверки". При поверке применяются: термометры сопротивления платиновые эталонные ЭТС 100 3-го разряда; термостат жидкостный мод.7312, воспроизводимая температура 0°С. нестабильность поддержания температуры ±0.003°С; термостат регулируемый TP-IM, диапазон температур от 40 до 200 °C. нестабильность поддержания температуры ±0,05°С.
Сведения о методах измерений
Нормативные документыI. ГОСТ 6651-2009 " ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний ".
2. ГОСТ 8.558-2009 " ГСП. Государственная поверочная схема для средств измерений температуры".
3. ГОСТ 8.461-2009 "ГСП. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки"
4. ТУ4211-015-02566817-01 "Термометры сопротивления медные ТСМ 0618. Термо преобразователи сопротивления медные с унифицированным токовым выходным сигналом ТСМУ 0618-10.
Технические условия
