Термометры биметаллические WIKA серий 53, 54, 55
| Номер в ГРСИ РФ: | РБ 03 10 3688 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
|
Описание типа РБ 03 10 3688 20 [2020-06-11]
rb-03-10-3688-20_2020-06-11.pdf
|
Скачать |
Термометры биметаллические WIKA серий 53, 54, 55 (далее - термометры) предназначены для измерения температуры жидких и газообразных сред.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3688 20 |
| Наименование | Термометры биметаллические WIKA серий 53, 54, 55 |
| Год регистрации | 2020 |
| Номер сертификата | 13220 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) (изготовитель - фирма "WIKA Polska spolka z ograniczona odpowiedzialnoscia SGF sp.k.", Польша (PL)) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (изготовитель - фирма "WIKA Polska spolka z ograniczona odpowiedzialnoscia SGF sp.k.", Польша)
Адрес: ul. Legska 29/35, 87-800 Wtoctawek, Polska
Контакты: тел.: (+48) 5423 01 100, факс (+48) 5423 01 101, info@wikapolska.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку проводить по МРБ МП.1810-2014 (изменения №1,2). |
Поверители
Скачать
|
Описание типа РБ 03 10 3688 20 [2020-06-11]
rb-03-10-3688-20_2020-06-11.pdf
|
Скачать |
Описание типа
Назначение
Термометры биметаллические WIKA серий 53, 54, 55 (далее - термометры) предназначены для измерения температуры жидких и газообразных сред.
Область применения - предприятия химической, нефтехимической, пищевой и других отраслей промышленности.
Описание
Принцип действия термометров основан на различии температурных коэффициентов линейного расширения двух прочно соединенных между собой и примерно одинаковых по толщине металлов. При изменении температуры биметалл изгибается в сторону материала с меньшим коэффициентом линейного расширения, изгиб передается на стрелку отсчетного устройства термометра.
Термометры изготавливаются следующих серий: 53, 54, 55. Каждая серия имеет исполнения, отличающиеся диапазоном измерений, конструкцией, размерами чувствительного элемента. Термометры могут быть оснащены электроконтактами типа 811, 821, 831 для подключения исполнительных устройств систем контроля, управления и регулирования.

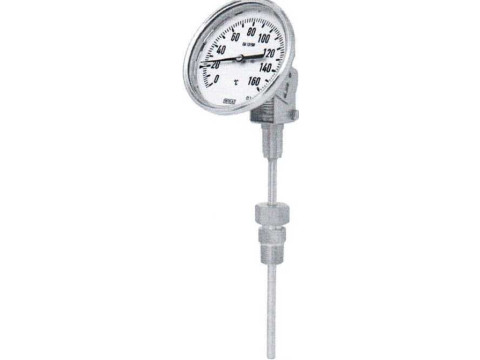

Внешний вид термометров представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.

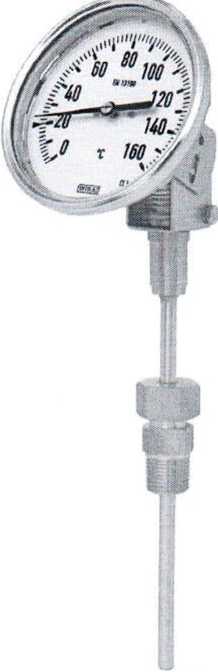

Модели S5412, TG54

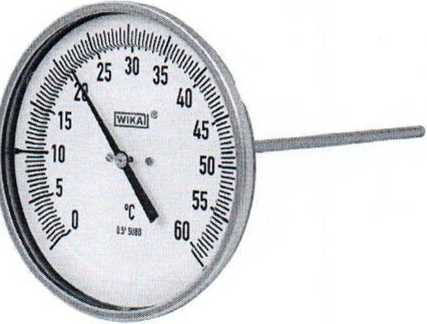

Модели R5502, TG55

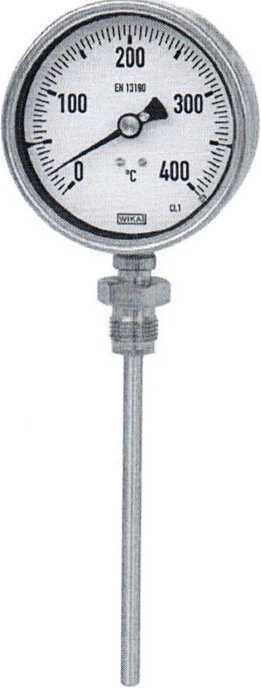

Модель А5301

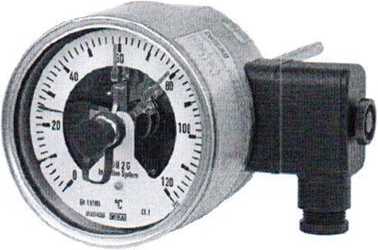

Модели 55-8хх, TGS55
Рисунок 1 - Внешний вид термометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики термометров указаны в таблице 1.
Таблица 1
|
Серия |
Модель |
Диапазон показаний температуры,°C |
Диапазон измерений температуры, °C |
Пределы абсолютной погрешности при измерении температуры, °C |
Диаметр погружаемой части, мм |
Длина погружаемой части, мм |
Диаметр корпуса, мм |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
53 |
TG53 |
от минус 70 до плюс 30 |
от минус 60 до плюс 20 |
±2 |
не менее 6 |
не менее 60 |
76; 101; 127, 152 |
|
от минус 50 до плюс 50 |
от минус 40 до плюс 40 |
±1 | |||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 | |||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1 | |||||
|
от 0 до 60 |
от 10 до 50 |
±1 | |||||
|
от 0 до 80 |
от 10 до 70 |
±1 | |||||
|
от 0 до 100 |
от 10 до 90 |
±1 | |||||
|
от 0 до 120 |
от 10 до 110 |
±2 | |||||
|
от 0 до 160 |
от 10 до 150 |
±2 | |||||
|
от 0 до 200 |
от 20 до 180 |
±2 | |||||
|
от 0 до 250 |
от 30 до 220 |
±2,5 | |||||
|
от 0 до 300 |
от 30 до 270 |
±5 | |||||
|
от 0 до 400 |
от 50 до 350 |
±5 | |||||
|
от 0 до 500 |
от 50 до 450 |
±5 | |||||
|
от 0 до 600 |
от 100 до 500 |
±10 | |||||
|
54 |
TG54 |
от минус 70 до плюс 30 |
от минус 60 до плюс 20 |
±2 |
не менее 6 |
не менее 60 // |
63; 80; 100 1 ^\* 4 \ |
|
от минус 50 до плюс 50 |
от минус 40 до плюс 40 |
±1 | |||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 | |||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1 | |||||
|
от 0 до 60 |
от 10 до 50 |
±1 | |||||
|
от 0 до 80 |
от 10 до 70 |
±1 | |||||
|
от 0 до 100 |
от 10 до 90 |
±1 | |||||
|
от 0 до 120 |
от 10 до 110 |
±2 | |||||
|
от 0 до 160 |
от 10 до 150 |
±2 | |||||
|
от 0 до 200 |
от 20 до 180 |
±2 | |||||
|
от 0 до 250 |
от 30 до 220 |
±2,5 | |||||
|
от 0 до 300 |
от 30 до 270 |
±5 | |||||
|
от 0 до 400 |
от 50 до 350 |
±5 | |||||
|
от 0 до 500 |
от 50 до 450 |
±5 | |||||
|
от 0 до 600 |
от 100 до 500 |
±10 |
Продолжение таблицы 1
|
1 |
2 |
3 „ |
4 |
5 |
6 |
7 |
8 | |
|
55 |
А5525; А5526; R5526; А5500; А5501; R5502; R5503; TG55 |
от минус 70 до плюс 30 |
от минус 60 до плюс 20 |
±2 |
не менее 6 |
не менее 60 |
63; 100; 160 | |
|
от минус 50 до плюс 50 |
от минус 40 до плюс 40 |
±1 | ||||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 | ||||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1 | ||||||
|
от 0 до 60 |
от 10 до 50 |
±1 | ||||||
|
от 0 до 80 |
от 10 до 70 |
±1 | ||||||
|
от 0 до 100 |
от 10 до 90 |
±1 | ||||||
|
от 0 до 120 |
от 10 до 110 |
±2 | ||||||
|
от 0 до 160 |
от 10 до 150 |
±2 | ||||||
|
от 0 до 200 |
от 20 до 180 |
±2 | ||||||
|
от 0 до 250 |
от 30 до 220 |
±2,5 | ||||||
|
от 0 до 300 |
от 30 до 270 |
±5 | ||||||
|
от 0 до 400 |
от 50 до 350 |
±5 | ||||||
|
от 0 до 500 |
от 50 до 450 |
±5 | ||||||
|
от 0 до 600 |
от 100 до 500 |
±10 | ||||||
|
55 |
S5550; S5551; TG55 |
от минус 70 до плюс 30 |
от минус 60 до плюс 20 |
±2 |
не менее 6 |
не менее 60 |
100;160 | |
|
от минус 50 до плюс 50 |
от минус 40 до плюс 40 |
±1 | ||||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 | ||||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1 | ||||||
|
от 0 до 60 |
от 10 до 50 |
±1 | ||||||
|
от 0 до 80 |
от 10 до 70 |
±1 | ||||||
|
от 0 до 100 |
от 10 до 90 |
±1 | ||||||
|
от 0 до 120 |
от 10 до 110 |
±2 | ||||||
|
от 0 до 160 |
от 10 до 150 |
±2 | ||||||
|
от 0 до 200 |
от 20 до 180 |
±2 | ||||||
|
от 0 до 250 |
от 30 до 220 |
±2,5 | ||||||
|
от 0 до 300 |
от 30 до 270 |
±5 | ||||||
|
от 0 до 400 |
от 50 до 350 |
±5 | ||||||
|
от 0 до 500 |
от 50 до 450 |
±5 | ||||||
|
от 0 до 600 |
от 100 до 500 |
±10 | ||||||
' \ ■■ L I
Лист 4 Листов 7
Продолжение таблицы 1
|
1 |
2 |
3 I 4 |
5 |
6 |
7 |
8 | ||
|
55 |
55-8ХХ; TGS55 |
от минус 70 до плюс 30 |
от минус 60 до плюс 20 |
±1,5 |
±3,0 |
8 |
не менее 60 |
100; 160 |
|
от минус 50 до плюс 50 |
от минус 40 до плюс 40 |
±1,5 |
±3,0 | |||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1,5 |
±3,0 | |||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1,5 |
±3,0 | |||||
|
от 0 до 60 |
от 10 до 50 |
±1,5 |
±3,0 | |||||
|
от 0 до 80 |
от 10 до 70 |
±1,5 |
±3,0 | |||||
|
от 0 до 100 |
от 10 до 90 |
±1,5 |
±3,0 | |||||
|
от 0 до 120 |
от 10 до 110 |
±3 |
±6,0 | |||||
|
от 0 до 160 |
от 10 до 150 |
±3 |
±6,0 | |||||
|
от 0 до 200 |
от 20 до 180 |
±3 |
±6,0 | |||||
|
от 0 до 250 |
от 30 до 220 |
±3,75 |
±7,0 | |||||
|
от 0 до 300 |
от 30 до 270 |
±7,5 |
±15,0 | |||||
|
от 0 до 400 |
от 50 до 350 |
±7,5 |
±15,0 | |||||
|
от 0 до 500 |
от 50 до 450 |
±7,5 |
±15,0 | |||||
|
от 0 до 600 |
от 100 до 500 |
±15 |
±30,0 | |||||
Знак утверждения типа
Знак Утверждения типа наносится на паспорт термометра типографским способом.
Комплектность
Комплект поставки:
- термометр;
- паспорт;
- методика поверки МРБ МП. 1810-2008.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "WIKA Alexander Wiegand SE & Co. KG" (Германия).
МРБ МП.1810-2008 Термометры биметаллические WIKA серий 43, 45, 46, 48, 50, 52, 53, 54, 55. Методика поверки.
Заключение
Термометры биметаллические WIKA серий 53, 54, 55 соответствуют документации фирмы "WIKA Alexander Wiegand GmbH & Co. KG" (Германия).
Термометры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации о соответствии ЕАЭС № RU Д-ЭЕ.АА71.В.00043/19 от 16.01.2019) и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия ЕАЭС № RU C-DE.HA65.B.00015/18 от 24.12.2018).
Межповерочный интервал - не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ.
220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
