Термометры манометрические WIKA серий 73, 74, 75
| Номер в ГРСИ РФ: | РБ 03 10 3689 20 |
|---|---|
| Раздел: | Средства измерений температурных и теплофизических величин [10] |
| Категория: | Термометры |
| Производитель / заявитель: | "WIKA Alexander Wiegand SE & Co. KG", Германия |
|
Описание типа РБ 03 10 3689 20 [2020-06-11]
rb-03-10-3689-20_2020-06-11.pdf
|
Скачать |
Термометры манометрические WIKA серий 73, 74, 75 (далее - термометры) предназначены для измерения температуры жидких и газообразных сред, а также температуры поверхности твердого тела (исполнение с прилегающим датчиком серии 73).
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 10 3689 20 |
| Наименование | Термометры манометрические WIKA серий 73, 74, 75 |
| Год регистрации | 2020 |
| Номер сертификата | 13221 |
| Дата регистрации | 2020-02-27 |
| Срок действия | 2025-02-27 |
| Получатель сертификата | фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (DE) (изготовитель - фирма "WIKA Polska spolka z ograniczona odpowiedzialnoscia SGF sp.k.", Польша (PL)) |
Производитель / Заявитель
фирма "WIKA Alexander Wiegand SE & Co. KG", Германия (изготовитель - фирма "WIKA Polska spolka z ograniczona odpowiedzialnoscia SGF sp.k.", Польша)
Адрес: ul. Legska 29/35, 87-800 Wtoctawek, Polska
Контакты: тел.: (+48) 5423 01 100, факс (+48) 5423 01 101, info@wikapolska.pl
Поверка
| Межповерочный интервал / Периодичность поверки | 24 мес. |
| Методика поверки | Поверку проводить по МРБ МП.2437-2014 (изменения №1, 2). |
Поверители
Скачать
|
Описание типа РБ 03 10 3689 20 [2020-06-11]
rb-03-10-3689-20_2020-06-11.pdf
|
Скачать |
Описание типа
Назначение
Термометры манометрические WIKA серий 73, 74, 75 (далее - термометры) предназначены для измерения температуры жидких и газообразных сред, а также температуры поверхности твердого тела (исполнение с прилегающим датчиком серии 73).
Область применения - предприятия химической, нефтехимической, пищевой и других отраслей промышленности.
Описание
Принцип действия термометров основан на зависимости между температурой и давлением термометрического вещества (инертный газ), находящегося в герметично замкнутой манометрической термосистеме. Манометрическая термосистема состоит из термобаллона, дистанционного капилляра и манометрической пружины. Под воздействием температуры изменяется давление внутри манометрической системы, происходит раскрутка манометрической пружины, связанной со стрелкой отсчетного устройства.
Термометры изготавливаются следующих серий: 73, 74, 75. Каждая серия имеет исполнения, отличающиеся диапазоном измерений, конструкцией, размерами термобаллона и способом его присоединения. Термометры могут быть оснащены электроконтактами типа 811, 821, 831 для присоединения трансмиттера и датчика предельного состояния. Термометры имеют варианты исполнения с гидронаполнением корпуса. Погружаемая часть термометров изготовлена из нержавеющей стали.

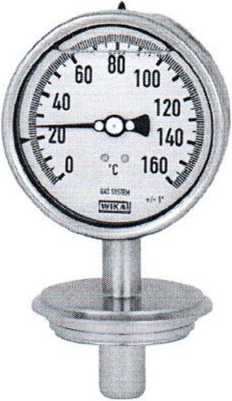

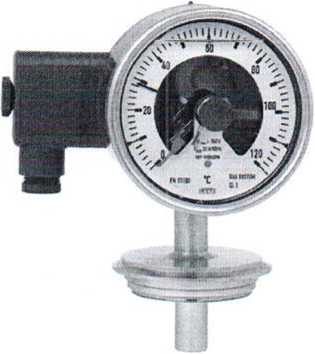

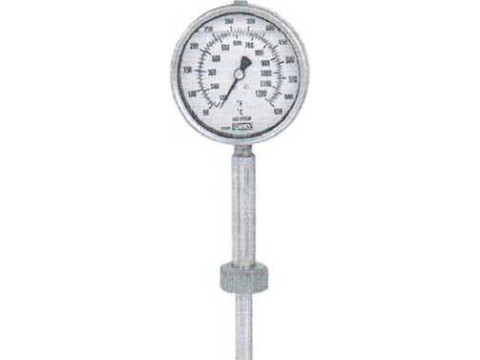

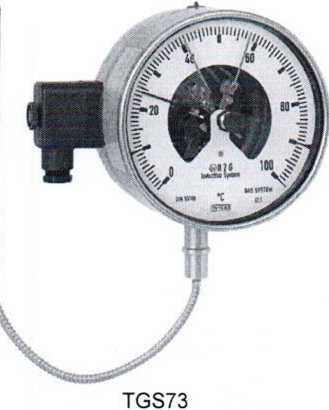

Внешний вид термометров представлен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки указано в Приложении А.
R74.100
li
R73.100
R75.100
74-8ХХ
TGT73.100
Рисунок 1 - Внешний вид термометров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные характеристики термометров указаны в таблицах 1, 2.
Таблица 1
|
Серия |
Модель |
Диапазон показаний температуры, °C |
Диапазон измерений температуры, °C |
Пределы абсолютной погрешности при измерении температуры, °C |
Диаметр погружаемой части, мм |
Длина погружаемой части, мм |
Диаметр корпуса, мм | |
|
с сигнализирующим устройством |
без сигнализирующего устройства | |||||||
|
1______ |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
73 |
А73.100; А73.160; R73.100; R73.160; S73.100; S73.160; F73.100; F73.1602’ |
от минус 80 до плюс 60 |
от минус 60 до плюс 40 |
±2 |
— |
не менее 6 |
не менее 63 |
100; 160 |
|
от минус 60 до плюс 40 |
от минус 50 до плюс 30 |
±1 |
— | |||||
|
от минус 40 до плюс 60 |
от минус 30 до плюс 50 |
±1 |
— | |||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 |
— | |||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1 |
— | |||||
|
от минус 20 до плюс 80 |
от минус 10 до плюс 70 |
±1 |
— | |||||
|
от 0 до 60 |
от 10 до 50 |
±1 |
— | |||||
|
от 0 до 80 |
от 10 до 70 |
±1 |
— | |||||
|
от 0 до 100 |
от 10 до 90 |
±1 |
— | |||||
|
от 0 до 120 |
от 10 до 110 |
±2 |
— | |||||
|
от 0 до 160 |
от 10 до 140 |
±2 |
— | |||||
|
от 0 до 200 |
от 20 до 180 |
±2 |
— | |||||
|
от 0 до 250 |
от 30 до 220 |
±2,5 |
— | |||||
|
от 0 до 300 |
от 30 до 270 |
±5 |
— | |||||
|
от 0 до 400 |
от 50 до 350 |
±5 |
— | |||||
|
от 0 до 500 |
от 50 до 450 |
±5 |
— | |||||
|
от 0 до 600 |
от 100 до 500 |
±10 |
— | |||||
|
от 0 до 700 |
от 100 до 600 |
±10 |
— | |||||
|
73-8ХХ” TGS73 |
от минус 80 до плюс 60 |
от минус 60 до плюс 40 |
±2 |
±3 |
не менее 6 |
не менее 63 |
100; 160 | |
|
от минус 60 до плюс 40 |
от минус 50 до плюс 30 |
±1 |
±1.5 | |||||
|
от минус 40 до плюс 60 |
от минус 30 до плюс 50 |
±1 |
±1,5 | |||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 |
±1,5 | |||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1 |
±1,5 | |||||
|
от минус 20 до плюс 80 |
от минус 10 до плюс 70 |
±1 |
±1,5 | |||||
|
от 0 до 60 |
от 10 до 50 |
±1 |
±1,5 | |||||
|
от 0 до 80 |
от 10 до 70 |
±1 |
±1,5 | |||||
|
от 0 до 100 |
от 10 до 90 |
±1 |
±1,5 | |||||
|
от 0 до 120 |
от 10 до 110 |
±2 |
±3 | |||||
|
от 0 до 160 |
от 10 до 140 |
±2 |
±3 | |||||
|
от 0 до 200 |
от 20 до 180 |
±2 |
±3 | |||||
|
от 0 до 250 |
от 30 до 220 |
±2,5 |
±3,75 | |||||
|
от 0 до 300 |
от 30 до 270 |
±5 |
±7,5 | |||||
|
от 0 до 400 |
от 50 до 350 |
±5 |
±7,5 | |||||
|
от 0 до 500 |
от 50 до 450 |
±5 |
±7,5 | |||||
|
от 0 до 600 |
от 100 до 500 |
±10 |
±15 | |||||
|
от 0 до 700 |
от 100 до 600 |
±10 |
±15 | |||||
Лист 3 Листов 6
Продолжение таблицы 1
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
|
73 |
TGT73.100; TGT73.1603’ |
от минус 80 до плюс 60 |
от минус 60 до плюс 40 |
±2 |
— |
не менее 6 |
не менее 63 |
100; 160 |
|
от минус 60 до плюс 40 |
от минус 50 до плюс 30 |
±1 |
— | |||||
|
от минус 40 до плюс 60 |
от минус 30 до плюс 50 |
±1 |
— | |||||
|
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 |
— | |||||
|
от минус 20 до плюс 60 |
от минус 10 до плюс 50 |
±1 |
— | |||||
|
от минус 20 до плюс 80 |
от минус 10 до плюс 70 |
±1 |
— | |||||
|
от 0 до 60 |
от 10 до 50 |
±1 |
— | |||||
|
от 0 до 80 |
от 10 до 70 |
±1 |
— | |||||
|
от 0 до 100 |
от 10 до 90 |
±1 |
— | |||||
|
от 0 до 120 |
от 10 до 110 |
±2 |
— | |||||
|
от 0 до 160 |
от 10 до 140 |
±2 |
— | |||||
|
от 0 до 200 |
от 20 до 180 |
±2 |
— | |||||
|
от 0 до 250 |
от 30 до 220 |
±2,5 |
— | |||||
|
от 0 до 300 |
от 30 до 270 |
±5 |
— | |||||
|
от 0 до 400 |
от 50 до 350 |
±5 |
— | |||||
|
от 0 до 500 |
от 50 до 450 |
±5 |
— | |||||
|
от 0 до 600 |
от 100 до 500 |
±10 |
— | |||||
|
от 0 до 700 |
от 100 до 600 |
±10 |
— | |||||
|
74 |
А74.100; R74.100 |
от 0 до 120 |
от 20 до 100 |
±1 |
— |
не менее 21 |
не менее 30 |
100 |
|
от 0 до 160 |
от 20 до 100 |
±1 |
— | |||||
|
74-8ХХ1’ |
от минус 30 до плюс 50 |
от минус 20 до плюс 40 |
±1 |
±1,5 |
не менее 21 |
не менее 30 |
100 | |
|
от минус 20 до плюс 100 |
от 0 до 80 |
±2 |
±3 | |||||
|
от 0 до 120 |
от 20 до 100 |
±2 |
±3 | |||||
|
от 0 до 160 |
от 20 до 100 |
±2 |
±3 | |||||
|
75 |
А75.100; R75.100 |
от 0 до 600 |
от 150 до 500 |
±10 |
— |
не менее 13 |
не менее 89 |
100 |
|
от 0 до 650 |
от 150 до 550 |
±10 |
— | |||||
|
от 0 до 700 |
от 150 до 600 |
±10 |
— |
J) Термометры манометрические укомплектованы сигнализирующим устройством с индуктивными (тип контактов 831.XXX), скользящими (тип контактов 811.XXX), электронными (тип контактов 830.XXX) контактами;
2) Термометры манометрические А73.100; А73.160; R73.100; R73.160; S73.100; S73.160; F73.100; F73.160 могут быть укомплектованы сигнализирующим устройством с индуктивными (тип контактов 831.XXX), скользящими (тип контактов 811.XXX), электронными (тип контактов 830.ХХХ) контактами;
3) Дополнительные характеристики термометров манометрических TGT73.100; TGT73.160 приведены в таблице 2.
Таблица 2___
__Значение __
от 4 до 20 мА; от 0 до 10 В
±0,2 %
Характеристика ===_ _
Диапазон выходного сигнала силы постоянного тока и напряжения постоянного тока__
Пределы допускаемой погрешности выходного сигнала постоянного тока и напряжения постоянного тока
Знак утверждения типа
Знак Утверждения типа наносится на паспорт термометра типографским способом.
Комплектность
Комплект поставки:
- термометр;
- паспорт;
- методика поверки МРБ МП.1810-2008.
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "WIKA Alexander Wiegand SE & Co. KG" (Германия). МРБ МП.2437-2014 Термометры манометрические WIKA серий 15, 70, 73, 74, 75, 76.
Заключение
Термометры манометрические WIKA серий 73, 74, 75 соответствуют документации фирмы "WIKA Alexander Wiegand GmbH & Co. KG" (Германия).
Термометры соответствуют требованиям технических регламентов Таможенного союза ТР ТС 020/2011 «Электромагнитная совместимость технических средств», ТР ТС 004/2011 «О безопасности низковольтного оборудования» (регистрационный номер декларации о соответствии ЕАЭС № RU Д-ОЕ.АА71.В.00043/19 от 16.01.2019) и ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах» (регистрационный номер сертификата соответствия ЕАЭС № RU C-DE.HA65.В.00015/18 от 24.12.2018).
Межповерочный интервал - не более 24 месяцев, межповерочный интервал в сфере законодательной метрологии в Республике Беларусь: не более 24 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ. 220053 г. Минск, Старовиленский тракт, 93, тел. 334-98-13.
Аттестат аккредитации № BY/112 1.0025, действителен до 30.03.2024.
