Комплексы для измерения скорости полета пули РЕГУЛА 6001

Назначение

Комплексы для измерения скорости полета пули РЕГУЛА 6001 (в дальнейшем- комплексы) предназначены для измерения скорости полета пули ручного оружия (пуль и дроби) в помещениях с размерами не менее 6-8-2,5 м при установке оружия с отклонением оси стрельбы относительно оси блока датчиков не более ±5 градусов в пожаробезопасных и взрывобезопасных зонах.

Комплексы используются в помещениях с размером не менее 6 х 8 х 2,5 м при установке оружия с отклонением оси стрельбы относительно оси блока датчиков не более ±5°.

Область применения - криминалистика.

Описание

Комплекс состоит из блока измерителя, блока датчика и комплекта кабелей.

Принцип действия основан на измерении времени задержки между сигналами датчиков, фиксирующих пересечение пулей двух плоскостей, в которых расположены датчики.

Комплексы для измерения скорости полета пули РЕГУЛА 6001 выпускают двух модификаций РЕГУЛА 6001 и РЕГУЛА 6001-01, отличающихся комплектом поставки.

Модификация РЕГУЛА 6001-01 дополнительно комплектуется ПЭВМ, кабелем и программным обеспечением.

Внешний вид комплекса представлен на рисунке 1.

Схема пломбировки комплекса для защиты от несанкционированного доступа к элементам регулировки с указанием места нанесения знака поверки приведена в Приложении А.

/т [Государственный реестр) I средств измерений / \ Республики Беларусь / \Для документов/

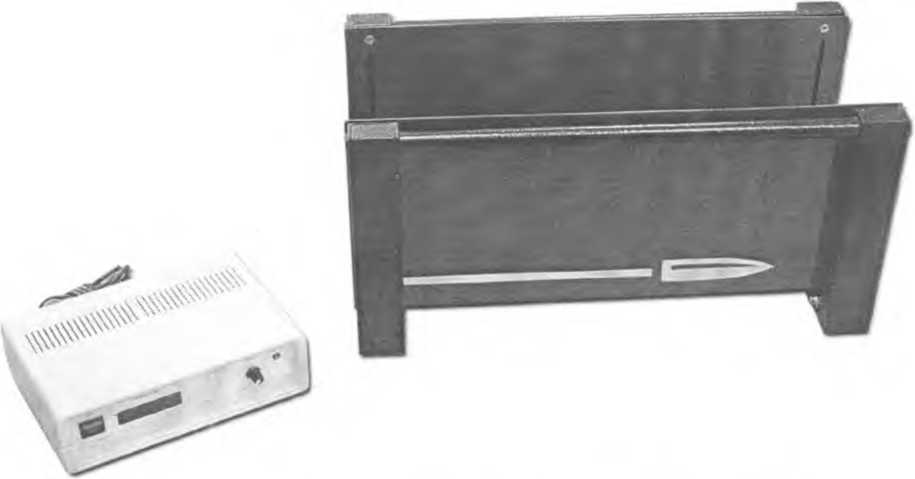

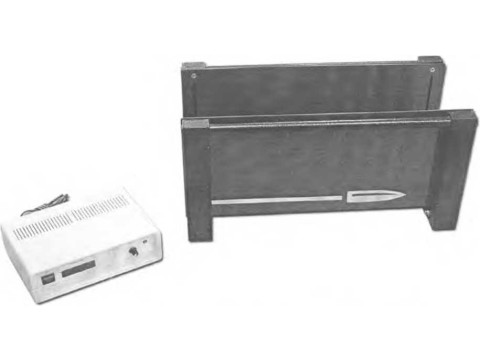

Рисунок 1 - Внешний вид комплекса для измерения скорости полета пули РЕГУЛА 6001.

Основные технические и метрологические характеристики

Напряжение питания переменного тока с частотой (50±1), Гц,...........от 198 до 242.

(напряжения питания блока датчиков от блока измерителя 12 В постоянного тока). Диапазон измерения скорости, м/с......................................................от 35,0 до 1250.0.

Диапазон калибров пуль, мм......................................................................от 4,5 до 20.0.

Пределы допускаемой относительной погрешности измерения скорости полета пули, %

Номинальная ступень квантования, м/с

Время установления рабочего режима, с. не более

Время непрерывной работы, ч, не менее

Потребляемая мощность, Вт, не более

Наличие выхода для информационной связи с ПЭВМ через последовательный интерфейс RS 232 для модификации РЕГУЛА 6001 и возможность передачи информации по интерфейсу RS 232 для модификации РЕГУЛА 600 -01.

Габаритные размеры, мм. не более - блока датчиков...........................................................................................560x280x315,

- блока измерителя.........................................................................................255x210x85.

Масса, кг, не более - блока датчиков

- блока измерителя

Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002

Степень защиты, обеспечиваемая оболочками комплекса по ГОСТ 14254-96...IP 20.

Средний срок службы до первого капитального ремонта, лет, не менее

Средняя наработка на отказ, ч, не менее

Условия эксплуатации:

- температура окружающего воздуха, °C,.................................от 5 до 40;

- относительная влажность, %,......................................................до

при 30°С и более низких температурах, без конденсации влаги;

— атмосферное давление, кПа,........................................

Знак утверждения типа

Знак утверждения типа наносится на шильдики на боковых панелях блока измерителя и блока датчиков методов шелкографии, а также на эксплуатационную документацию типографским способом.

Комплектность

Комплект поставки комплекса представлен в таблице 2.

Таблица 2

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

ГОСТ 12997-84 Изделия ГСП. Общие технические условия.

ТУ РБ 100069352.004-2003 Комплексы для измерения скорости полета пули РЕГУЛА 6001. Технические условия.

МП.МН.857-2003 Комплексы для измерения скорости полета пули РЕГУЛА 6001. Методика поверки.

Заключение

Комплексы для измерения скорости полета пули Регула 6001 соответствуют требованиям ТУ РБ 100069352.004-2003, ГОСТ 12997-84

Межповерочный интервал - не более 12 мес (при применении в сфере законодательной метрологии).

Научно-исследовательский

испытательный центр БелГИМ

г. Минск, Старовиленский тракт, 93,

тел.334-98-13

Аттестат аккредитации № BY/112 02.1.0.0025
