Микроскопы измерительные серии ММ (далее - микроскопы) предназначены для измерения линейных и угловых размеров, измерения геометрических параметров элементов (точек, прямых, окружностей, расстояний, точек пересечения), автоматического распознавания кромок.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5602 19 |
| Наименование | Микроскопы измерительные серии ММ |
| Год регистрации | 2019 |
| Номер сертификата | 13112 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | фирма "Mahr GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Mahr GmbH"
Адрес: Reutlinger Strasse 48, 73728 Esslingen
Контакты: +49 711 9312600 / +49 711 9312725 / mahr.es@mahr.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2492-2015 (изменение №1). |
Поверители
Скачать
|
Описание типа РБ 03 01 5602 19 [2019-05-11]
rb-03-01-5602-19_2019-05-11.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5602 19 [2020-06-12]
rb-03-01-5602-19_2020-06-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5602 19 [2018-12-20]
rb-03-01-5602-19_2018-12-20.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5602 19 [2015-04-25]
rb-03-01-5602-19_2015-04-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5602 19 [2020-11-11]
rb-03-01-5602-19_2020-11-11.pdf
|
Скачать |
Описание типа
Назначение
Микроскопы измерительные серии ММ (далее - микроскопы) предназначены для измерения линейных и угловых размеров, измерения геометрических параметров элементов (точек, прямых, окружностей, расстояний, точек пересечения), автоматического распознавания кромок.
Область применения - предприятия машиностроения и точного приборостроения, медицина, оптическое производство.
Описание
Принцип измерений на микроскопе основан на оптическом визирном методе, при котором для нахождения координат точки на детали необходимо совместить неподвижное перекрестие на экране прибора с изображением искомого элемента детали, проецируемого на экран прибора при помощи цветной видеокамеры.
Микроскоп состоит из основания, на котором закреплен узел подвижного измерительного стола. К основанию прибора крепится стойка с цветной видеокамерой, органы управления настройкой освещения, увеличением, регулировкой яркости. Система призм, встроенная в окуляр, позволяет рассматриваемый предмет наблюдать в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений.
Перемещения детали осуществляются с помощью подвижного измерительного стола, имеющего возможность перемещаться в перпендикулярных друг другу направлениях, вдоль осей координат X и Y микроскопа.
Перемещение измерительного стола фиксируется с помощью оптоэлетронной измерительной системы.
Микроскопы ММ 420 (опционально), ММ 420 CNC оснащены дополнительной измерительной шкалой, что позволяет проводить измерения по оси Z.
Микроскопы ММ 200 оснащены программным обеспечением MarCom, микроскопы ММ 420, ММ 420CNC - программным обеспечением М3.
Микроскопы ММ 420 CNC опционально могут быть оснащены конт^кТно^змери-тельной головкой. /| /государстве'■■■ ый реестр’ V
I \ соизмерений
V \ республики у /,»
V \Для документов/ h
Микроскопы ММ 220 в базовой комплектации могут быть оснащены программным обеспечением М1 или R1 с дополнительными функциональными возможностями, при наличии устройства управления и индикации QC 100 - программным обеспечением QC 100, при наличии устройства управления и индикации QC 200 - программным обеспечением QC 200.
Вычислительные алгоритмы программного обеспечения расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты.
Идентификационные данные программного обеспечения микроскопов представлены в таблице 1.
Таблица 1
|
Микроскоп |
Идентификационное наименование ПО |
Номер версии (идентификационный номер) ПО |
|
ММ 200 |
MarCom |
V. 5.Х и выше |
|
ММ 220 |
М1 |
V. 1.Х и выше |
|
R1 |
V. 1.Х | |
|
ОС 100 |
V. 2.Х | |
|
ОС 200 |
V. 2.Х | |
|
ММ 420, ММ 420 CNC |
М3 |
V. З.Х и выше |
Программное обеспечение является неизменным.
Средства для программирования или изменения метрологически значимых функций отсутствуют.
Главной защитой программного обеспечения является наличие ключа, встроенного в блок управления микроскопа, что позволяет предотвратить неавторизированное использование программного обеспечения.
Внешний вид микроскопов и устройств управления и индикации представлен на рисунках 1 - 3.
Место нанесения знака поверки в виде клейма-наклейки приведено в приложении А настоящего описания типа.
ММ 200
ММ 220

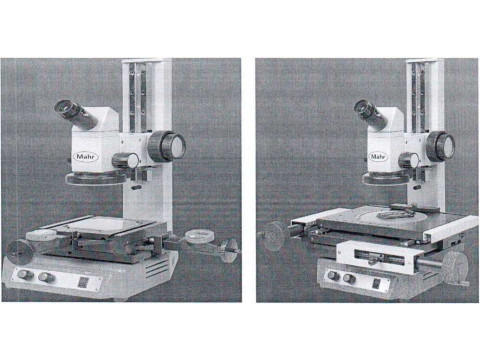

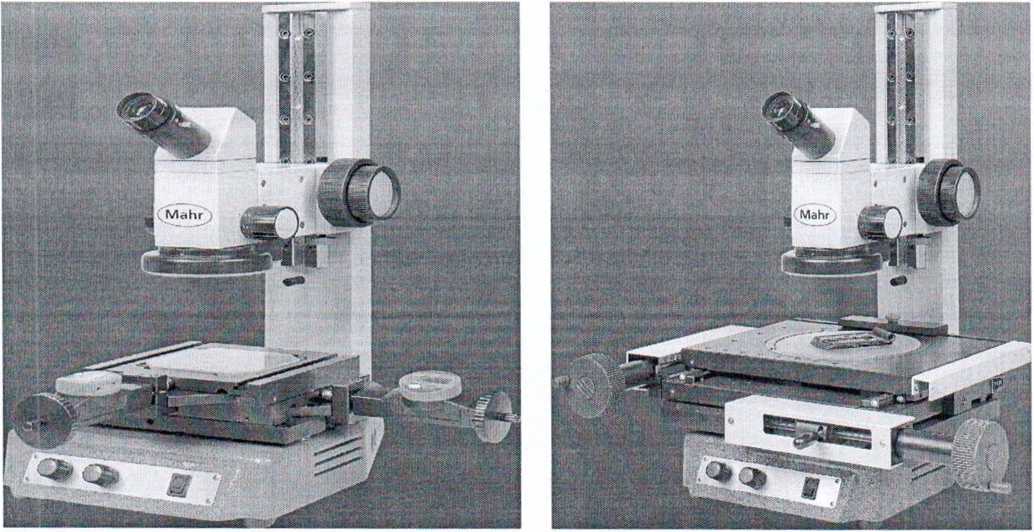

Рисунок 1: Внешний вид микроскопов ММ 200 и ММ 220
[Государственный реестр'
I средств измерений \ Республики Беларусь, \Для документов/
MM420pMrv 9 р - MM 420 CNC

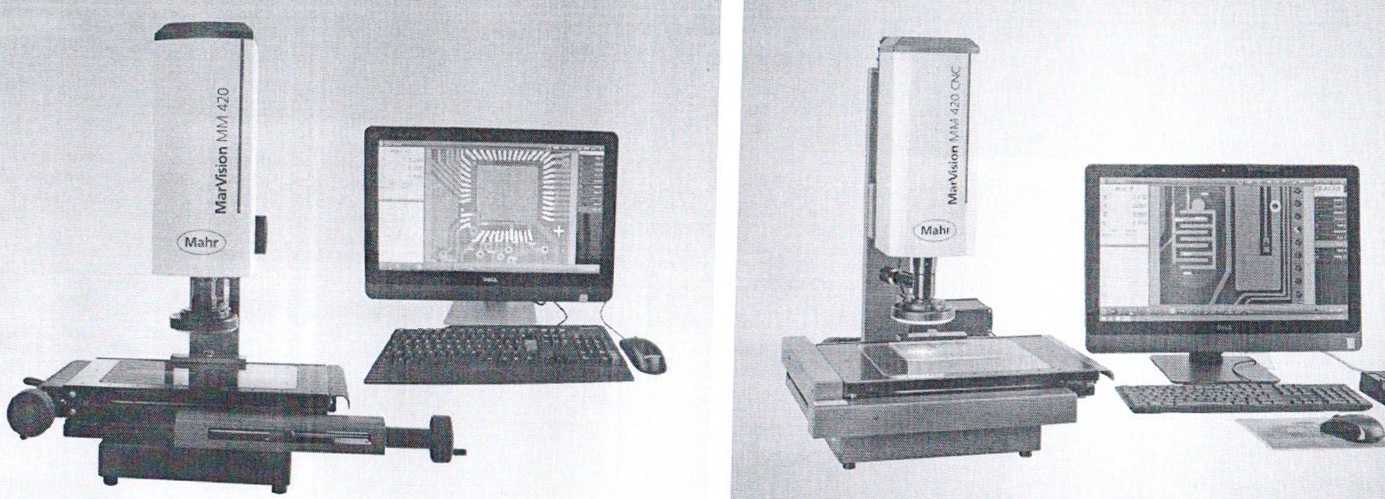

гисунок 2. Внешний вид микроскопов ММ 420 и ММ 420 CNC
QC 100
Рисунок 3: Внешний
с ас сад ее©
____V_____
QC 200
вид устройств управления и индикации QC 100, QC 200
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Метрологические и технические характеристики микроскопов измерительных серии ММ модификаций ММ 200, ММ 220 приведены в таблице 2, модификаций ММ 420 CNC, ММ 420 - в таблице 3.
Таблица 2
|
Наименование характеристики |
Значение характеристики | |||
|
ММ 200 |
ММ 220 | |||
|
Диапазон измерений - по оси X, мм - по оси Y, мм |
от 0 до 50 вкл. от 0 до 50 вкл. |
от 0 до 100 вкл. от 0 до 100 вкл. |
от 0 до 200 вкл. от 0 до 100 вкл. |
от 0 до 250 вкл. от 0 до 170 вкл. |
|
Пределы допускаемой абсолютной погрешности линейных измерений по осям X, Y, мкм (L, мм) |
±(8+!_/100) |
±(1,9+1/100) | ||
|
Пределы допускаемой абсолютной погрешности в плоскости XY, мкм (L, мм) |
±(8+1_/100) |
±(2,9+1_/100) | ||
|
Дискретность отсчета, мм |
0,001 |
0,001 | ||
|
Рабочее расстояние микроскопа, мм |
70 |
85 | ||
|
Размеры измерительного стола, мм - по оси X, мм - по оси Y, мм |
150 150 |
210 170 |
370 210 |
410 280 |
|
Максимальная нагрузка на стол, кг |
15 |
20 |
20 |
20 |
|
Напряжение питания, В |
230 |
±23 | ||
|
Частота питающей сети, Гц |
50 |
±1 | ||
|
Габаритные размеры, мм, не более |
535x410x470 |
480x430x550 |
650x530x550 |
700x600x550 |
|
Масса, кг |
20 |
20 |
22 |
25 |
|
Условия эксплуатации: - диапазон температур окружающей среды, °C - диапазон относительной влажности воздуха, %, не более |
от 10 до 40 65 | |||
|
Условия транспортирования и хранения: - диапазон температур окружающей среды, °C 'Диапазон относительной влажности воздуха, %, не более |
от минус 10 до плюс 60 90 | |||
Таблица 3
|
Наименование |
Значение характеристики | ||||||
|
характеристики |
ММ 420 CNC |
ММ 420 | |||||
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Диапазон измерений - по оси X, мм - по оси Y, мм - по оси Z, мм |
от 0 до 200 вкл от 0 до 100 вкл от 0 до 200 вкл |
от 0 до 250 вкл от 0 до 170 вкл от 0 до 200 вкл |
от 0 до 400 вкл от 0 до 250 вкл от 0 до 200 вкл |
от 0 до 100 вкл от 0 до 100 вкл от 0 до 150 вкл |
от 0 до 200 вкл от 0 до 100 вкл от 0 до 150 вкл |
от 0 до 250 вкл от 0 до 170 вкл от 0 до 150 вкл |
от 0 до 400 вкл от 0 до 250 вкл от 0 до 350 вкл |
|
Пределы допускаемой абсолютной погрешности линейных измерений: - по осям X, Y, мкм (L, мм) - по оси Z при использовании видеоизмерительной системы, мкм (L, мм) - по оси Z при использовании контактного датчика, мкм |
±(1,9+1_/100) ±(10+L/25) 3 |
±(3,9+L/100) ±(10+L/25) 3 |
±(1.9+L/100) ±(10+L/25) |
±(3,9+L/100) ±(10+L/25) | |||
|
Пределы допускаемой абсолютной погрешности в плоскости XY при использовании видеоизмерительной системы, мкм (L, мм) |
±(2,9+L/100) |
±(4,9+L/100) |
±(2,9+L/100) |
±(4,9+L/100) | |||
|
Пределы допускаемой абсолютной погрешности в плоскости XY при использовании контактного датчика, мкм |
5 |
5 |
- |
- | |||
|
Дискретность отсчета, мм |
0,001 |
0,001 | |||||
|
Рабочее расстояние микроскопа, мм |
85 |
85 |
85 | ||||
|
Размеры измерительного стола, мм - по оси X, мм - по оси Y, мм |
210 170 |
370 210 |
410 280 |
210 170 |
370 210 |
420 280 |
600 480 |
|
Максимальная нагрузка на стол, кг |
20 |
20 | |||||
|
Напряжение питания, В |
230±23 | ||||||
|
Частота питающей сети, Гц |
50±1 | ||||||
Продолжение таблицы 3
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
|
Габаритные размеры, мм, не более |
450x400x880 |
500x510x880 |
670x700x880 |
480x430x700 |
650x530x700 |
700x600x700 |
1000x900x800 |
|
Масса, кг |
45 |
80 |
150 |
42 |
45 |
80 |
155 |
|
Условия эксплуатации: - диапазон температур окружающей среды, °C - диапазон относительной влажности воздуха, %, не более |
от 10 до 40 65 | ||||||
|
Условия транспортирования и хранения - диапазон температур окружающей среды, °C - диапазон относительной влажности воздуха, %, не более |
от минус 10 до плюс 60 90 | ||||||
Знак утверждения типа
Знак утверждения типа наносится на эксплуатационную документацию (руководство по эксплуатации) микроскопа.
Комплектность
Комплектность поставки определяется заказом в соответствии с технической документацией изготовителя.
Основной комплект включает:
- микроскоп;
- руководство по эксплуатации;
- методика поверки МРБ МП 2492-2015.
Дополнительные принадлежности и расходные материалы в соответствии с документацией фирмы "Mahr GmbH", Германия (поставляются по соответствующему конкретной модификации руководству по эксплуатации и по требованию заказчика).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы-изготовителя "Mahr GmbH" (Германия).
Методика поверки МРБ МП 2492-2015 "Микроскопы измерительные серии ММ. Методика поверки".
Заключение
Микроскопы измерительные серии ММ соответствуют технической документации фирмы "Mahr GmbH", Германия, требованиям Технических регламентов Таможенного союза "Электромагнитная совместимость технических средств", ТР ТС 020/2011, и "О безопасности низковольтного оборудования", ТР ТС 004/2011, (декларация о соответствии ЕАЭС N RU Д-ОЕ.ЦС01.В.09998 от 05.10.2017).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний
средств измерений и техники БелГИМ
220053 г. Минск, Старовиленский тракт, 93
Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 1.0025
