Микроскоп измерительный ТМ-1005В № 100282111

Назначение

Микроскоп измерительный ТМ-1005В № 100282111 (далее - микроскоп) предназначен для оптического измерения линейных размеров деталей.

Область применения - предприятия машиностроения и точного приборостроения, медицина, оптическое производство.

Описание

Принцип работы микроскопа основан на оптическом визирном методе, при котором для нахождения координат точки на детали необходимо совместить неподвижное перекрестие окуляра или неподвижное перекрестие на экране микроскопа с изображением искомого элемента детали, проецируемым на сетчатку глаза при помощи окуляра или на экран микроскопа при помощи видеокамеры.

Микроскоп состоит из основания, на котором установлены вертикальная колонна и измерительный столик. На колонне подвижно закреплена оптическая система, органы управления настройкой освещения, увеличением, регулировкой яркости. Благодаря наличию системы призм рассматриваемый предмет наблюдается в окуляр в виде прямого изображения, и все перемещения измеряемого предмета воспринимаются соответственно действительным направлениям перемещений.

Перемещение измерительного столика по координатным осям X, Y осуществляется вручную с помощью микрометрических головок. Микроскоп оснащен монокулярной оптической трубкой. Программное обеспечение микроскопа разработано для конкретных измерительных задач и также осуществляет функции управления процессом измерений.

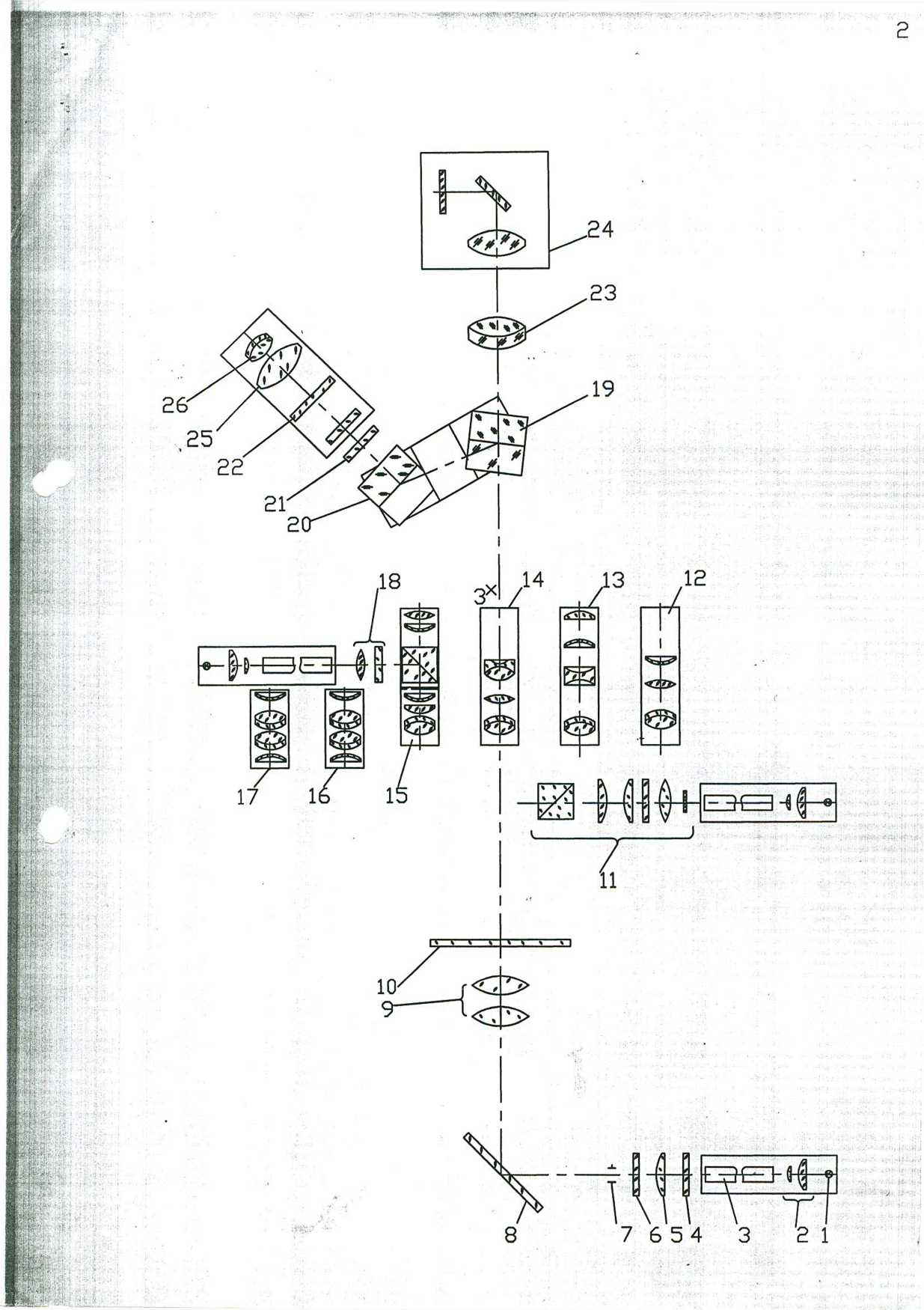

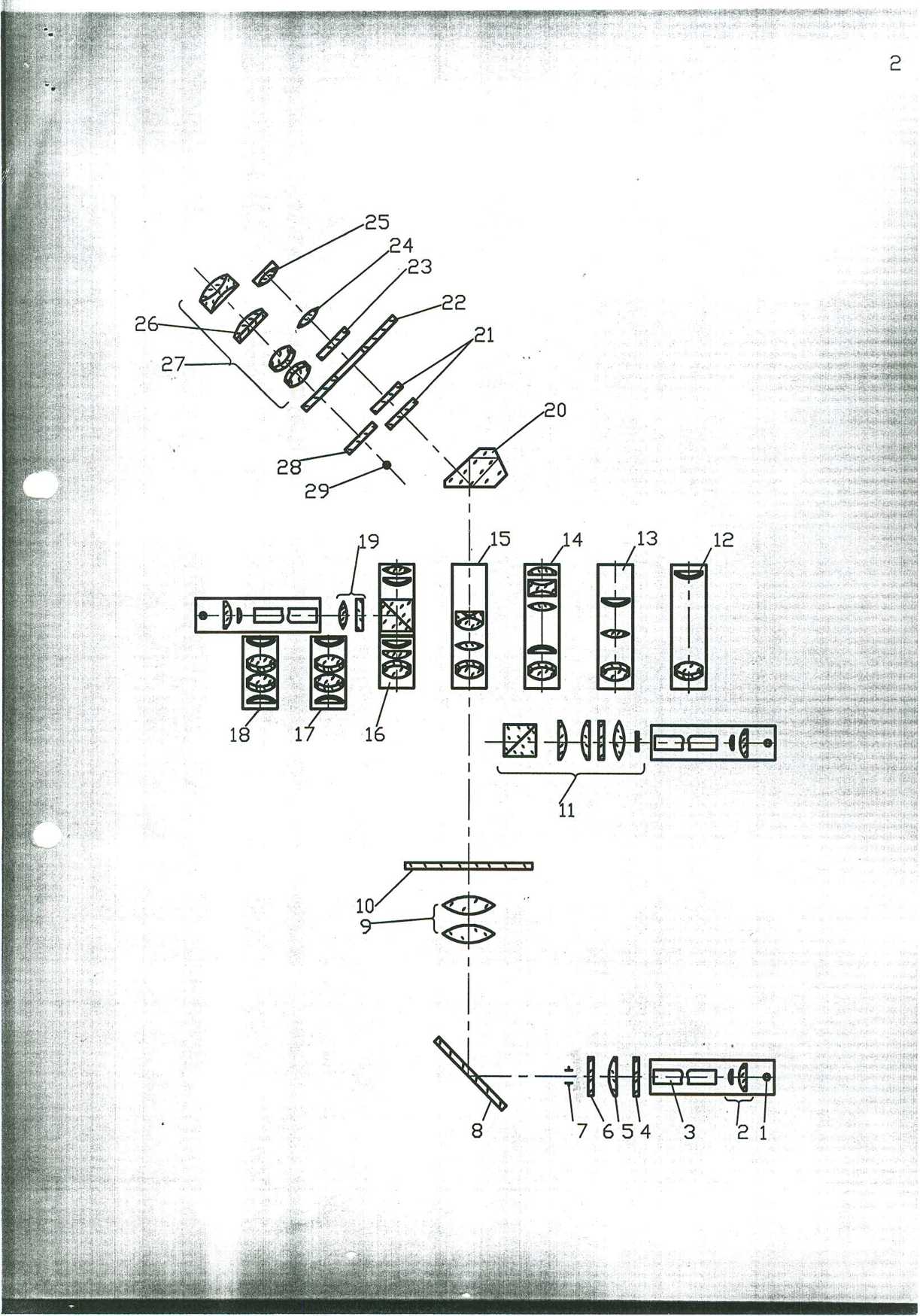

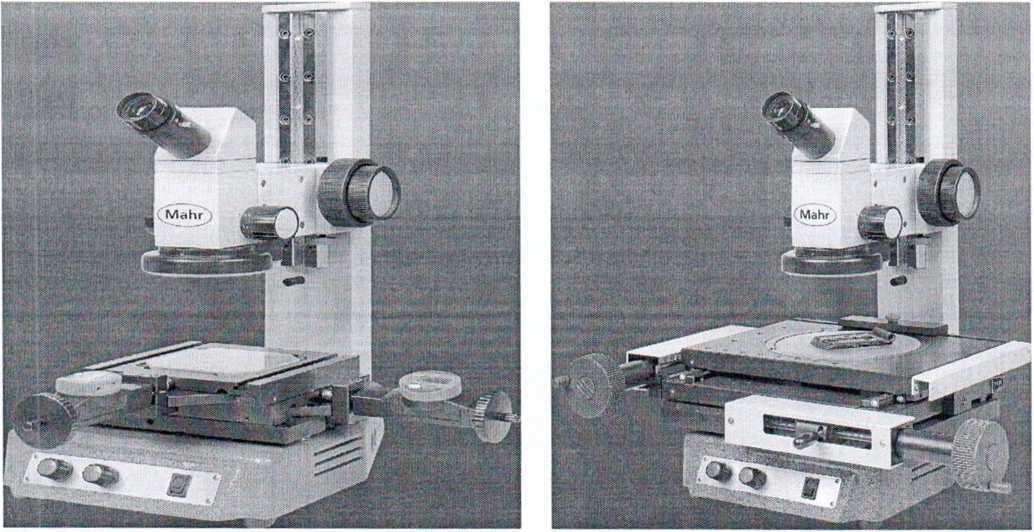

Фотографии общего вида средств измерений представлены в приложении 1.

Схема (рисунок) с указанием места для нанесения знака поверки средств измерений представлена в приложении 2.

Схема пломбировки от несанкционированного доступа представлена в приложении 3.

Обязательные метрологические требования: представлены в таблице 1.

Таблица 1

Основные технические характеристики и метрологические характеристики, нс относящиеся к обязательным метрологическим требованиям: представлены в таблице 2.

Таблица 2

Комплектность

Таблица 3

Место нанесения знака утверждения типа средств измерений: знак утверждения типа средств измерений наносится на заднюю панель микроскопа.

Поверка осуществляется по МРБ МП.МН 3405-2022 «Система обеспечения единства измерений Республики Беларусь. Микроскоп измерительный ТМ-1005В. Методика поверки».

Сведения о методах измерений

Технические нормативные правовые акты и технические документы, устанавливающие:

требования к типу средств измерений:

техническая документация;

технический регламент Таможенного союза «Электромагнитная совместимость технических средств» (ТР ТС 020/2011);

технический регламент Таможенного союза «О безопасности низковольтного оборудования» (ТР ТС 004/2011);

методику поверки:

МРБ МП.МН 3405-2022 «Система обеспечения единства измерений Республики

Беларусь. Микроскоп измерительный ТМ-1005В. Методака поверки».

Перечень средств поверки: представлен в таблице 4.

Таблица 4

__Наименование и тип средств поверки

Термогигрометр UniTess ТНВ1___

Мера длины штриховая эталонная 2 разряда тип II по ГОСТ 12069-90______________

Примечание - Допускается применять другие средства поверки, обеспечивающие определе-ние метрологических характеристик с требуемой точностью.

Идентификация программного обеспечения: представлена в таблице 5. Таблица 5

Заключение о соответствии утвержденного типа средств измерений требованиям технических нормативных правовых актов и/или технической документации производителя: Микроскоп измерительный ТМ-1005В № 100282111 соответствует требованиям технической документации производителя, ТР ТС 020/2011, ТР ТС 004/2011.
