Микроскопы инструментальные ИМЦЛ 100х50, А

Назначение

Микроскоп предназначен для измерения:

в проходящем и отраженном свете наружных линейных размеров и диаметров валов до 100 мм в продольном направлении и до 50 мм в поперечном направлении:

углов изделий до 360° по угломерной головке и круглому столу;

резцов, фрез, кулачков и другого инструмента, а также шаблонов любой формы и конфигурации, габариты которых позволяют установить их на измерительном столе микроскопа. Измерение можно проводить в прямоугольных и полярных координатах:

резьбы метчиков по диаметру, шагу и углу профиля;

резьбовых калибров по шагу, углу профиля, прямолинейности профиля и внутреннему диаметру;

конусных калибров, цилиндрических и конусных втулок, радиусных профилей;

расстояний между центрами отверстий.

Область применения: цехи и измерительные лаборатории предприятий машиностроения,

приборостроения, микроэлектроники, лаборатории институтов.

Описание

Принцип работы микроскопа основан на бесконтактном методе измерения размеров деталей < помощью преобразователя линейного фотоэлектрического (ПЛФ) и выводом результатов измерения на устройство цифровое отсчётное (УЦО). Измерения на микроскопе проводятся как в проходящем, так и отражённом свете.

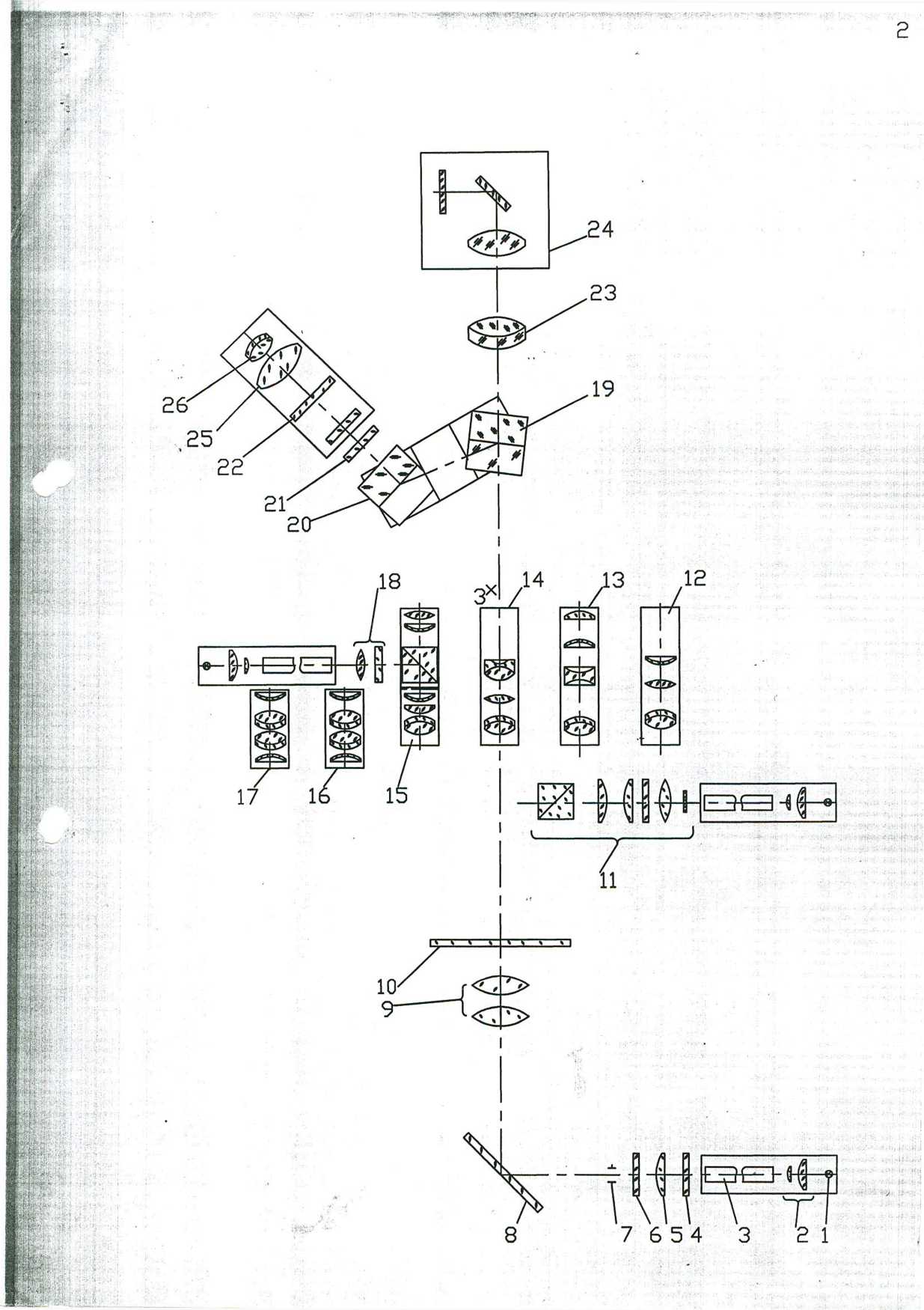

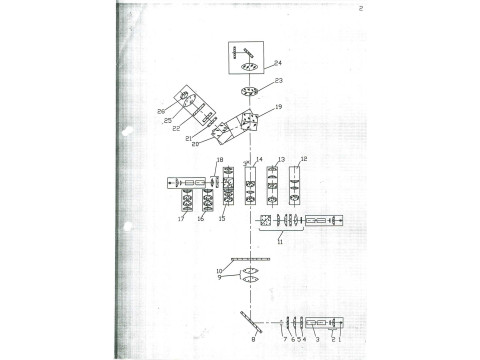

Луч света от осветителя, состоящего из лампы 1, линз конденсора 2, световода 3, падает на светофильтр 4, линзу 5, матовое стекло 6, проходит через диафрагму 7, зеркало 8, конденсор 9 и освещает контур измеряемого объекта.

Изображение контура, построенное одним из объективов 12, 13, 14, 15, 16, 17, наблюдают в окуляр, состоящий из коллективной линзы 25 и глазной 26. Плоскопараллельные стёкла 21 предназначены для предохранения призмы 19, призменного блока 20 и сетки окуляра 22 от загрязнения.

Для работы в отражённом свете используют дополнительно осветитель 11,18 или 24.

Конструктивно микроскоп состоит из основания, на котором смонтирован координатный стол и колонка с визирным микроскопом, съёмных головок, осветителей для работы как в проходящем, так и отражённом свете, ряда приспособлений к микроскопу.

Основание прямоугольной формы имеет сверху базовые опорные площадки и отверстия для установки и фиксации координатного стола и колонки.

Визирный микроскоп состоит из объектива, тубуса и окулярной головки.

Координатный стол перемещается в двух взаимно перпендикулярных направлениях.

При работе на микроскопе применяют следующие съёмные головки: окуляр - для различных линейных измерений; окулярная угломерная головка-для различных линейных и угловых измерений; головка двойного изображения - для точных измерений расстояний между центрами отверстий, точного визирования на край изображения; головка двойного изображения в дополнительных цветах - для точных измерений прямолинейности кромок, измерения симметрии элементов измеряемой детали; окулярная головка с дугами разной кривизны - для измерения радиусов; окулярная головка с набором профилей резьб - для измерения профилей резьбы; микрометр оптический - преимущественно для линейных измерений с большими увеличениями в пределах поля зрения.

Основные технические характеристики

Диапазон измерения длин, мм:

- в продольном направлении............................................................................0-100;

- в поперечном направлении............................................................................0-50.

Пределы допускаемой основной погрешности микроскопа при поверке по образцовой штриховой мерс (исключая вариацию показаний) на высоте 25 мм от предметной плоскости координатного стола, мм:................................................................................................±0,003.

Диапазон измерения плоских углов окулярной угломерной головкой, ...°...............................................................0-360.

У гол поворота накладного круглого стола,...°

Предел допускаемой основной погрешности микроскопа, - при измерении плоских углов с помощью круговой шкалы (лимба) окулярной угломерной головки

- при измерении плоских углов с помощью шкалы лимба круглого стола

Электропитание осуществляется от сети переменного тока:

- напряжением, 13 ..............................................................................................(220* 33);

- частотой, Гц............................................................................................................(50±1).

Номинальная потребляемая мощность, В-А,

Габаритные размеры микроскопа, мм, не более:.................................370x355x540.

Масса микроскопа, кг, не более

Видимое увеличение окуляра сменной окулярной головки, крат

Видимое увеличение отсчётного микроскопа окулярной угломерной головки, крат:

Максимальный диаметр изделия, мм, устанавливаемого в: - центрах бабки с наклоняемой линией центров

- центрах бабки с горизонтальным положением линии центров

- призматических опорах

Максимальное расстояние между центрами, мм:

- бабки с наклоняемой линией центров

- бабки с горизонтальным положением линии центров при измерении изделий диаметром: а) до 39 мм

б) до 85 мм

Максимально допустимая масса детали, устанавливаемая

на измерительном столе, кг, не более

Микроскоп эксплуатируется в следующих климатических условиях по гр. В1 ГОСТ 12997-84:

- температура окружающего воздуха, °C..................................................(20±3);

- верхнее значение относительной влажности,%

- скорость изменения температуры, °C в ч, не более

Установленный срок службы, лет, не менее

Дополнительные параметры и размеры:

Угол поворота предметной плиты координатного стола, ...°

Максимальный угол наклона линии центров бабки

относительно горизонтальной плоскости, ...°

Диапазон измерения по вертикальной координате при работе с контактным приспособлением, мм

Диапазон показаний шкалы дуг окружностей, мм........................................0,1-60.

Диапазон измерений радиусов дуг окружностей, мм:

- с объективом I х...........................................................................................................5,5-30;

- с объективом 3х...........................................................................................................0,1-5,0.

Цена деления, ...':

- шкалы окулярной угломерной головки

- нониуса шкалы наклона линии центров бабки

- нониуса шкалы поворота накладного круглого стола

Дискретность цифрового отсчета при линейных измерениях, мм...........0,0002.

Линейное увеличение объектива, крат............................л.........1, 3, 5, 10, 20, 40.

Масса комплекта микроскопа в упаковке, кг, не более

При эксплуатации микроскопа соблюдают правила техники безопасности в соответствии с ГОСТ Р 51350-00 (МЭК 61010-1 -90).

Знак утверждения типа

Знак утверждения типа средств измерений наносится на шильдик, который крепится на основании микроскопа (метод нанесения - фотохимический), на титульный лист руководства по эксплуатации (метод нанесения - типографский).

Комплектность

* - по требованию заказчика

Поверка

Поверка микроскопа проводится по ГОСТ 8.003-83. "Микроскопы инструментальные. Методы и средства поверки".

Межповерочный интервал- 2 года.

Нормативные документы

ГОСТ 8074-82 Микроскопы инструментальные. Типы, основные параметры и размеры. Технические требования.

Заключение

Тип " Микроскоп инструментальный ИМЦЛ 100x50,А" утверждён с техническими и метрологическими характеристиками, приведёнными в настоящем описании типа, метрологически обеспечен при выпуске из производства и в эксплуатации согласно государственной поверочной схеме.
