Системы измерительные информационные SiteSentinel

Назначение

Системы измерительные информационные SiteSentinel (далее - системы), в зависимости от модификации, предназначены для непрерывных измерений уровня, температуры, плотности углеводородных жидкостей, содержащихся в резервуарах и емкостях, уровня границы раздела фаз продукта и подтоварной воды, а также для вычисления объема и массы углеводородных жидкостей.

Область применения - автозаправочные станции, нефтебазы, нефтеперерабатывающие предприятия и другие области деятельности.

Описание

Система, в зависимости от комплектации, состоит из следующих основных элементов: магнитострикционного зонда 924В; магнитострикционный зонд модели 7100V; контроллера (SiteSentinel Integra 100, SiteSentinel Integra 500, SiteSentinel Nano, SiteSentinel iTouch); искробезопасного блока сопряжения (VSmart Module); датчиков утечки.

Магнитострикционный зонд 924В состоит из нержавеющего стального стержня, поплавков (углеводородной жидкости и подтоварной воды), модуля плотности, датчиков температуры и модуля обработки сигналов. В поплавке находится постоянный кольцевой магнит (далее - магнит). Внутри стального стержня находятся: первичные преобразователи температуры (термисторы); магнитострикционный преобразователь с излучателем и приемником; магнитопровод, состоящий из направляющего профиля (трубки) алюминиево-магниевого сплава и струны из никелевого сплава, которая, при подаче на нее электрических импульсов, создает магнитное поле вдоль всей его длины. Другое магнитное поле, образованное магнитом поплавка, существует только вблизи него. Результирующее поле создает крутящий момент, заставляющий струну поворачиваться в месте расположения магнита. То есть, электрические импульсы, распространяющиеся вдоль струны, приводят к появлению механических импульсов кручения, распространяющихся вдоль струны. Детектирование и обработка этих механических импульсов кручения происходит в модуле обработки сигналов.

I [Гоадарстй^ реестр] ]| 1\ та» )

Дня документов/ //

sicJtncTl из 8

Гибкий магнитострикционный зонд модели 7100V состоит из пластикового стержня с магнитострикционным модулем, поплавков (углеводородной жидкости и подтоварной воды), датчиков температуры.

Модуль плотности состоит из корпуса и поплавка, соединённых пружиной. Корпус закрепляется неподвижно на стержне магнитострикционного зонда 924В, поплавок - на пружине и может перемещаться. При этом его перемещение зависит от плотности углеводородной жидкости. Модуль плотности устанавливается на стержне магнитострикционного зонда 924В в зоне нижнего уровня углеводородной жидкости над поплавком для измерения уровня подтоварной воды.

При отсутствии модуля плотности, плотность нефтепродукта может вводиться вручную на основании результатов лабораторного анализа пробы, отобранной из резервуара по ГОСТ 2517-85 с помощью измерителя плотности, абсолютная погрешность которого не превышает ±1,0 кг/м3.

Температура углеводородной жидкости измеряется в пяти равномерно расположенных точках при помощи термопреобразователей сопротивления.

Объем углеводородной жидкости определяется по градуировочной таблице резервуара, составленной по результатам поверки резервуара согласно ГОСТ 8.346-2000, используя результаты измерений уровня и температуры.

Система с магнитострикционным зондом модели 924В обеспечивает измерение массы углеводородной жидкости косвенным методом статических измерений в мерах вместимости согласно СТБ 8030-2006.

Контроллеры SiteSentinel Nano, SiteSentinel iTouch и SiteSentinel Integra 100 имеют встроенные искробезопасные барьеры; контроллер SiteSentinel Integra 500 подключается к магнитострикционным зондам 924В и датчикам утечки через искробезопасный блок сопряжения VSmart Module.

Для обнаружения утечек углеводородных жидкостей возможна комплектация системы датчиками утечки, модели которых приведены в таблице 1.

Таблица 1

I [госудзрстееннни реестр] \ средств измерений I U \ реслубл’.'жи Беларусь /

\ Для документов/

Продолжение таблицы 1

Примечания:

1 Для систем на базе контроллера SiteSentinel iTouch применяются аналоговые датчики утечки (каждый датчик подключается к отдельному зажиму с искробезопасным барьером).

2 Для систем на базе контроллеров SiteSentinel Nano, SiteSentinel Integra применяются цифровые датчики утечки (к отдельному зажиму с искробезопасным барьером могут быть подключено до 16 датчиков утечки)

Метрологические характеристики датчиков утечки не нормируются.

Комплектация системы блоком Output Module 30-8312 обеспечивает подачу аварийных сигналов при возникновении нештатных ситуаций.

Вся информация о функционировании системы, результатах измерений и индикации утечек может выводиться на дисплей контроллера, компьютера и на принтер.

Степень взрывозащиты и искробезопасности:

- блока VSmart Module - [Ex ia Ga] IIA;

- магнитострикционного зонда 924В - OEx ia 11A T4 Ga X;

- магнитострикционного зонда модели 7100V - OEx ia НА T4 Ga X;

- датчиков утечки - OEx ia НА T4 Ga X;

- контроллеров SiteSentinel Nano, SiteSentinel iTouch, SiteSentinel Integra -[Ex ia Ga] HA.

Место нанесения поверительного клейма-наклейки приведено в Приложении А к описанию типа.

Внешний вид основных составных частей системы приведен на рисунке 1.

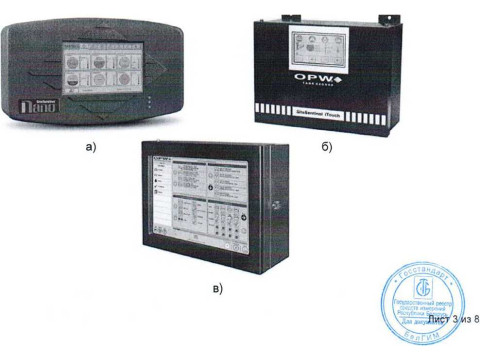

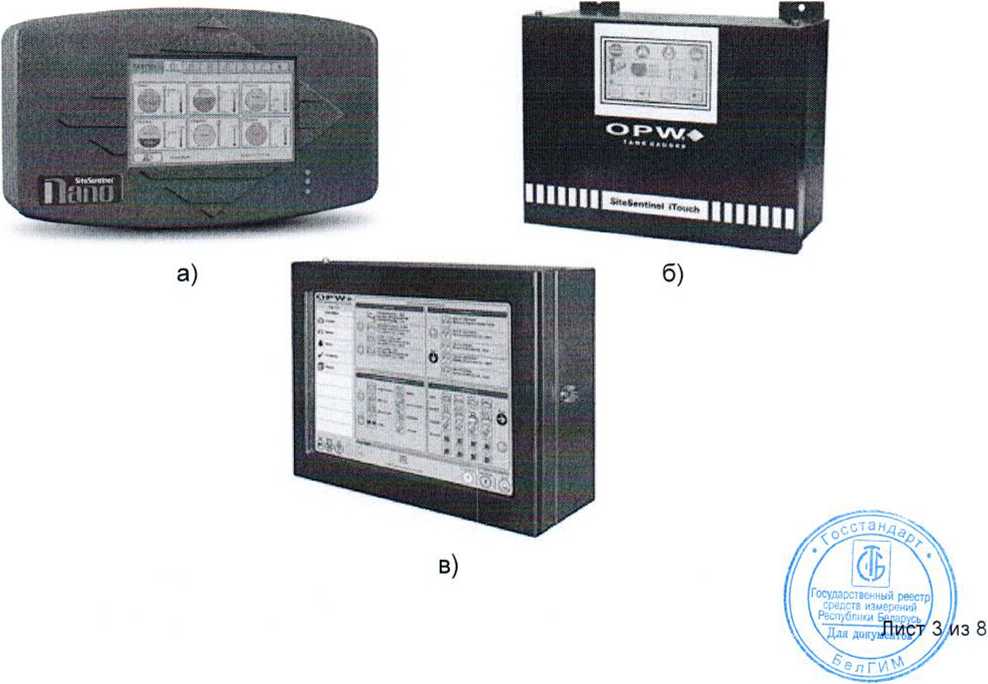

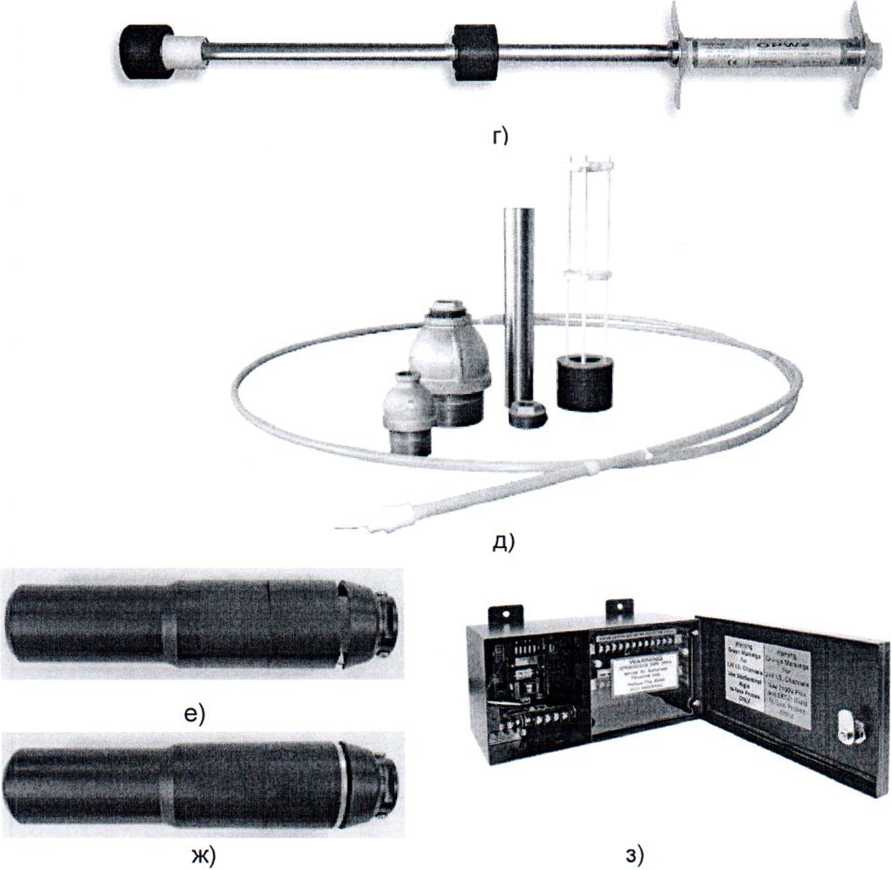

Рисунок 1 - Внешний вид основных составных частей системы

( а) - контроллер SiteSentinel Nano; б) - контроллер SiteSentinel iTouch; в) -контроллер SiteSentinel Integra; г) - магнитострикционный зонд 924;

д) - магнитострикционный зонд модели 7100V; е) - модуль плотности 20-4431;

ж) - модуль плотности 20-4432; з) - искробезопасный блок сопряжения VSmart)

Программное обеспечение (далее - ПО) системы позволяет выполнять следующие функции:

- вычислять массу и объем углеводородной жидкости в резервуарах косвенным методом статических измерений при рабочей температуре, а также приведенную к 20 °C или к 15 °C (только для системы с магнитострикционным зондом модели 924В);

- выполнять сверку остатков в целях обнаружения не идентифицированных потерь;

- формировать отчеты по приёмке и отпуску углеводородных жидкостей;

- формировать журнал событий;

- обнаруживать утечки жидкости из резервуаров;

- формировать сменные отчеты и балансы;

- вырабатывать сигналы тревоги и отправлять их оператору.

Влияние ПО учтено при нормировании метрологических характеристик системы. Идентификационные данные ПО приведены в таблице 2. Преобразования электрических сигналов от магнитострикционных зондов в значения уровня, температуры и плотности, алгоритмы расчета нормируемых метрологических характеристик, реализуемые с помощью ПО, не могут быть изменены потребителем

II ' II

Лист 4 из 8 у/

без повреждения пломбы. Системы имеют защиту ПО от преднамеренных или непреднамеренных изменений, реализованную изготовителем с помощью функции "W&M". При активации этой функции невозможно внести изменения в метрологически значимую часть ПО без извлечения заранее установленного чипа.

Таблица 2

* - Допускается применение более поздних версий ПО при условии, что метрологически значимая часть ПО останется без изменений

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические и метрологические характеристики систем указаны в таблице 3.

Таблица 3

Продолжение таблицы 3

Примечание:

- при использовании датчика плотности диапазон измерений уровня углеводородной жидкости ограничен этим датчиком;

2 - после установки магнитострикционного зонда на резервуар пределы допускаемой абсолютной погрешности измерения уровня должны соответствовать требованиям СТБ 1624-2013

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию методом типографической печати.

Комплектность

Комплектность поставки систем определяется заказом в соответствии с технической документацией фирмы " OPW Fuel Management Systems, Inc " (США).

Минимальная базовая комплектация системы:

- контроллер;

- магнитострикционный зонд 924В или

- магнитострикционный зонд модели 7100V (фирма «АМЕТЕК, Inc», США);

- поплавок для измерения уровня углеводородной жидкости;

- руководство по эксплуатации;

- компакт-диск с программным обеспечением SiteConnect;

- методика поверки МРБ МП. 2484-2015 «Системы измерительные информационные SiteSentinel».

ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Документация фирмы "OPW Fuel Management Systems, Inc", США.

Методика поверки МРБ МП. 2484-2015 «Системы измерительные информационные SiteSentinel» (извещение об изменении №1).

Заключение

Системы измерительные информационные SiteSentinel соответствуют требованиям документации фирмы "OPW Fuel Management Systems, Inc", TP TC 012/2011 (сертификат соответствия № TC RU C-US.FB04.B.00255, сертификат действителен по 25.08.2019), ТР ТС 020/2011 (декларации о соответствии ЕАЭС N RU Д-US.ЛД04.В.01854/18, декларация действительна по 10.10.2021).

Межповерочный интервал - не более 24 месяцев; межповерочный интервал в сфере законодательной метрологии на территории Республики Беларусь - не более 24 месяцев.
