Приборы для измерения шероховатости поверхности MarSurf серии XR, PS, M
| Номер в ГРСИ РФ: | РБ 03 01 5603 19 |
|---|---|
| Раздел: | Средства измерений геометрических величин [1] |
| Производитель / заявитель: | «Mahr GmbH», Германия, Чехия |
Приборы для измерения шероховатости поверхности MarSurf серии XR, PS, М (далее - приборы) предназначены для измерения шероховатости поверхности методом ощупывания в различных положениях, с возможностью выбора беспроводного соединения (Bluetooth) с блоком привода.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 5603 19 |
| Наименование | Приборы для измерения шероховатости поверхности MarSurf серии XR, PS, M |
| Год регистрации | 2019 |
| Номер сертификата | 13113 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | фирма "Mahr GmbH", Германия (DE) |
Производитель / Заявитель
фирма "Mahr GmbH"
Адрес: Reutlinger Strasse 48, 73728 Esslingen
Контакты: +49 711 9312600 / +49 711 9312725 / mahr.es@mahr.de
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2480-2015 (изменения №1-2). |
Поверители
Скачать
|
Описание типа РБ 03 01 5603 19 [2018-05-29]
rb-03-01-5603-19_2018-05-29.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5603 19 [2015-04-25]
rb-03-01-5603-19_2015-04-25.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 5603 19 [2020-06-12]
rb-03-01-5603-19_2020-06-12.pdf
|
Скачать |
Описание типа
Назначение
Приборы для измерения шероховатости поверхности MarSurf серии XR, PS, М (далее - приборы) предназначены для измерения шероховатости поверхности методом ощупывания в различных положениях, с возможностью выбора беспроводного соединения (Bluetooth) с блоком привода.
Область применения - научно-исследовательские и медицинские лаборатории, предприятия машиностроения, приборостроения и других отраслей промышленности.
Описание
Приборы являются мобильными или стационарными измерительными устройствами и состоят из блока привода и устройства обработки и отображения результатов измерений (далее - устройства обработки). Также приборы могут включать в состав стойки для фиксации блока привода.
Приборы для измерения шероховатости поверхности MarSurf серии XR, PS, М представлены следующими модификациями: MarSurf XR1, MarSurf XR20, MarSurf PS10, MarSurf M 300 (MarSurf M 300C), MarSurf М 400 (MarSurf М 400С).
Принцип действия приборов основан на принципе ощупывания неровностей исследуемой поверхности алмазной иглой (щупом) и преобразования возникающих при этом механических колебаний щупа в изменения напряжения, пропорциональные этим колебаниям, которые усиливаются и преобразуются в устройстве обработки. Результаты измерений выводя^сяТг./^.на жидкокристаллический цветной дисплей (в виде профилограммы «тг^й^овых значений параметров шероховатости R, Р, W), встроенный принтер ифи йаличи\)\
П ТгосударственкыйреатрГ' И
II I средств измерений .
\\ \ Республики Беларусь / Ц УХ \ Лда документов/ ii или через USB-интерфейс на внешний компьютер для выполнения дальнейших расчетов. Питание приборов осуществляется от сети переменного тока через адаптер или от батареи (при наличии).
Измерительный преобразователь приборов представляет собой индуктивный датчик. Приборы оснащены набором щупов, которые различаются размером и формой удлинителя, что позволяет измерять шероховатость в отверстиях, в канавках, на поверхностях сложной формы. Приборы MarSurf PS 10, MarSurf М 300/MarSurf М 300 С имеют опорный датчик, приборы MarSurf М 400/ MarSurf М 400С и XR 20 - безопорный. Прибор XR 1 может оснащаться как опорным, так и безопорным блоком привода.
Приборы MarSurf М 400, MarSurf М 300, MarSurf XR1 оснащены устройством Bluetooth, что позволяет работать в труднодоступных местах и на удалении от устройства обработки.
Особенностью приборов является то, что блок привода имеет постоянное усилие, позволяющее устанавливать его при измерении в перевернутом положении, а также при положении датчика под углом 90 0 к направлению его перемещения. Это позволяет измерять шероховатость поверхности деталей типа коленчатый вал.
Приборы имеют в своем составе встроенное программное обеспечение, разработанное для конкретной измерительной задачи и осуществляет также функции управления процессом измерений. Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1
|
Наименование ПО |
Идентификационное наименование ПО |
Номер версии ПО (идентификационный номер) |
|
MarSurf М 400/ М 400С |
V1.01 х и выше | |
|
MarSurf М300/М 300С |
V1.01x и выше | |
|
MarWin |
MarSurf XR1 |
V1 01х и выше |
|
MarWin |
MarSurf XR20 |
V1.01x и выше |
|
MarSurf PS10 |
V1.xx-xx и выше |
Работа на приборе MarSurf XR1 с программным обеспечением MarSurf XR1 позволяет проводить измерения с помощью нескольких приборов одновременно.
Операционная система, имеющая оболочку, доступную пользователю, отсутствует, кроме XR1/ XR20, для XR1 и XR20 - Windows. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют. Приборы имеют блокировку и/или защитный пароль.
Внешний вид приборов приведен на рисунках 1 - 6.
Место нанесения знака поверки в виде клейма-наклейки указано в приложении А.
Рисунок 1 - Внешний вид приборов для
измерения шероховатости

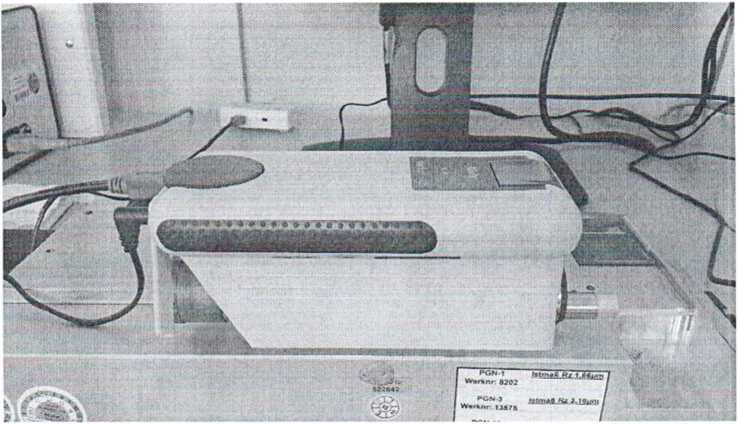

поверхности MarSurf XR1 в составе с SD 26
Рисунок 2 - Внешний вид приборов для измерения шероховатости

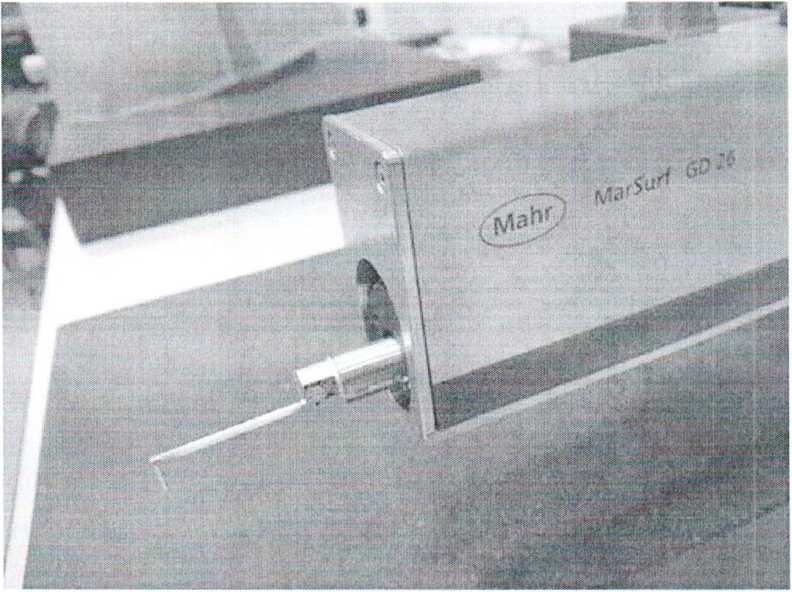

поверхности MarSurf XR1 в составе с GD 26

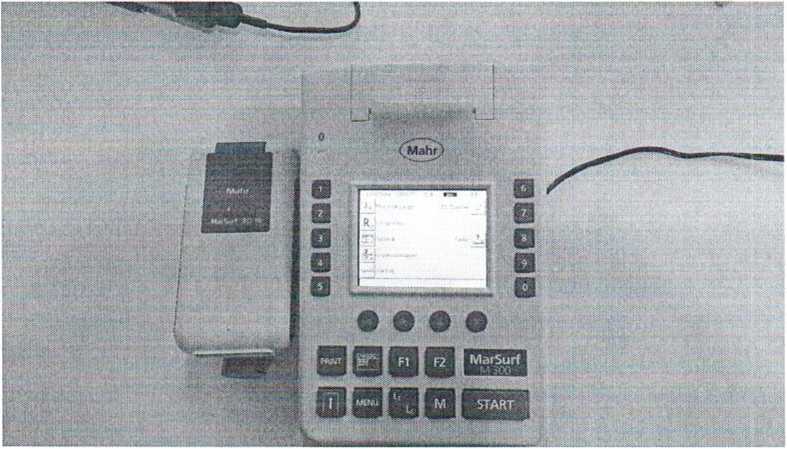

Рисунок 3 - Внешний вид приборов для измерения шероховатости поверхности MarSurf М 300 в составе с RD 18

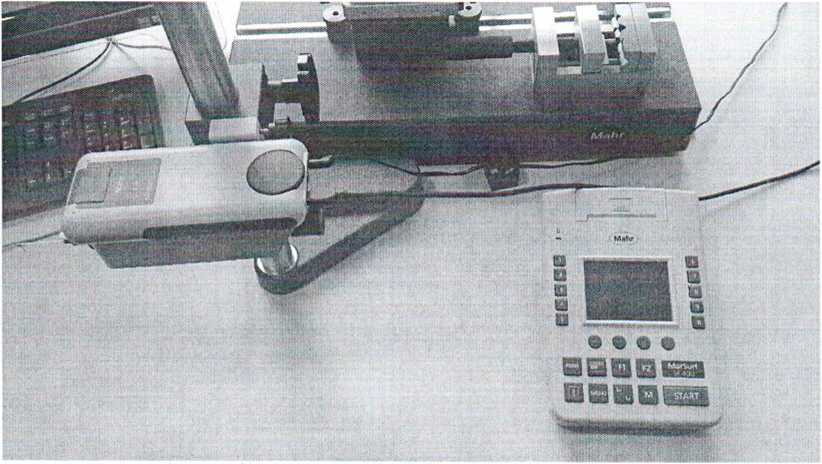

Рисунок 4 - Внешний вид приборов для измерения шероховатости поверхности MarSurf М 400 в составе с RD 26

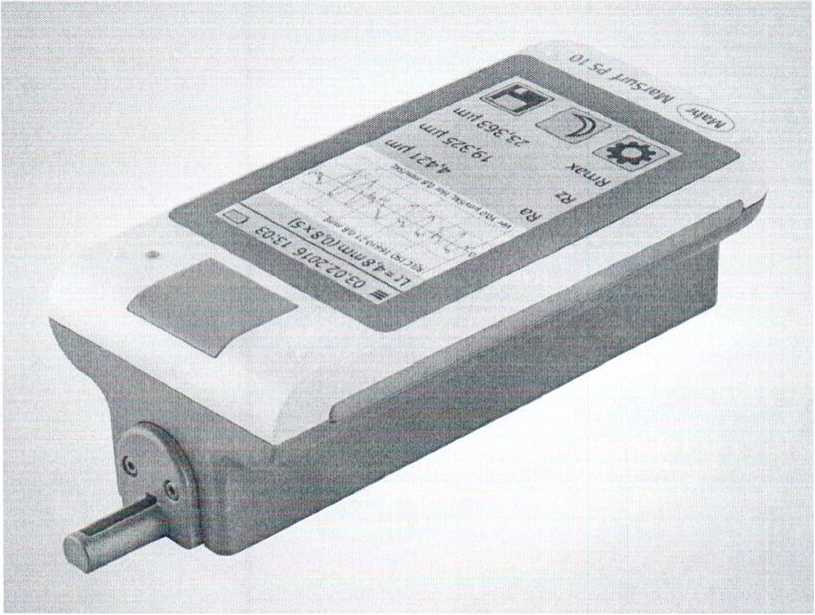

Рисунок 5 - Внешний вид приборов для измерения шероховатости поверхности MarSurf PS10

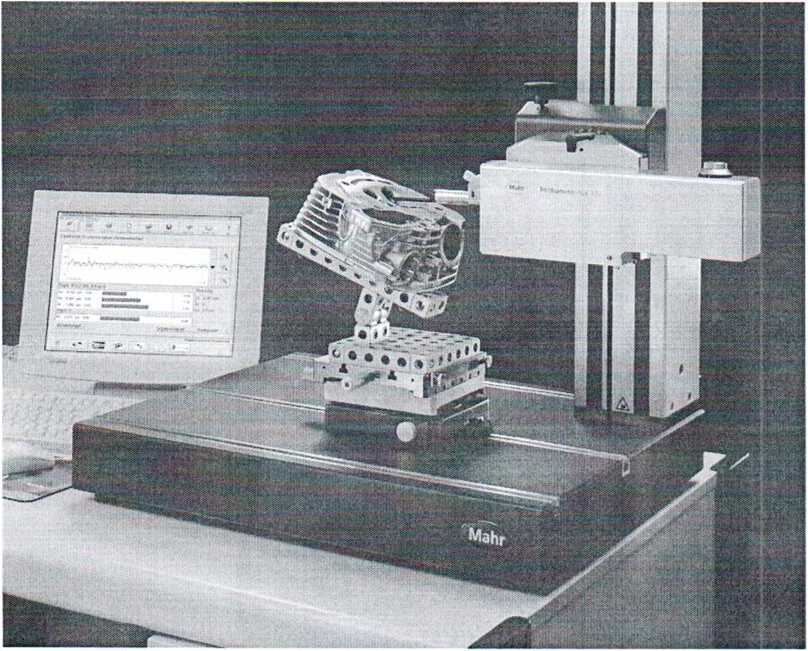

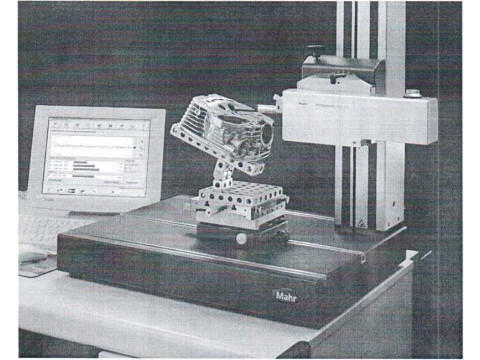

Рисунок 6 - Внешний вид приборов для поверхности MarSurf XR20 в составе с GD 120
МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Метрологические и технические характеристики приборов для измерения шероховатости поверхности MarSurf серии XR, PS, М приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики для модификации | ||||||||
|
MarSurf XR1 в составе с: |
MarSurf XR20 в составе с: |
MarSurf PS10 |
MarSurf МЗОО (М300С) в составе с: |
MarSurf М400 (М400С) в составе с: | |||||
|
RD 18 |
SD 26 |
GD 26 |
GD 25 |
GD 120 |
PS10C2; PS10 S |
RD 18; RD 18 С RD 18С2 |
SD 26; SD26C |
GD 26 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Диапазон измерений шероховатости мкм |
от минус 200 до плюс 150; от минус 45 до плюс 45; от минус 90 до плюс 90 |
от минус 25 до плюс 25; от минус 250 до плюс 250; от минус 750 до плюс 750 |
от минус 25 до плюс 25; от минус 250 до плюс 250; от минус 750 до плюс 750 |
от минус 25 до плюс 25; от минус 250 до плюс 250; от минус 750 до плюс 750 |
от минус 25 до плюс 25; от минус 250 до плюс 250; от минус 750 до плюс 750 |
от минус 200 до плюс 150; от минус 45 до плюс 45; от минус 90 до плюс 90 |
от минус 200 до плюс 150; от минус 45 до плюс 45; от минус 90 до плюс 90 |
от минус 25 до плюс 25; от минус 250 до плюс 250; от минус 750 до плюс 750 |
от минус 25 до плюс 25; от минус 250 до плюс 250; от минус 750 до плюс 750 |
|
Пределы допускаемой относительной погрешности при измерении шероховатости по параметрам Ra, Rz, Rmax, % |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
±5 |
|
Длина трассы ощупывания, м |
1,5: 4,8; 15; 17,5; автоматическая |
0,4; 0,48; 0,56; 1,25; 1,5; 1,75; 4,0; 4,8; 5,6; 12,5; 15,0; 17,5; 26,0; автоматическая |
0,4; 0,48; 0,56; 1,25; 1,5; 1,75; 4,0; 4,8; 5,6; 12,5; 15,0; 17,5; 26,0; автоматическая |
0,4; 0,48; 0,56; 1,25; 1,5; 1,75; 4.0; 4,8; 5,6; 12,5; 15,0; 17,5; 26,0; автоматическая |
0,48; 0,56; 1,5; 1,75; 4,8; 5,6; 15; 17,5; 40,0; 48,0; 56; 120,0; автоматическая |
1,5; 4.8; 15; 17,5 автоматическая |
1,5; 4,8; 15; 17,5; автоматическая |
0,4; 0,48; 0,56; 1,25; 1,5; 1,75; 4,0; 4,8; 5,6; 12,5; 15,0; 17,5; 26,0; автоматическая |
0,4 ; 0,48: 0,56; 1,25; 1,5; 1,75; 4,0; 4,8; 5,6; 12,5; 15,0; 17,5; 26,0; автоматическая |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Измерительное усилие, мН |
от 0,6 до 0,8 | ||||||||
|
Радиус щупа, мкм |
2 | ||||||||
|
Фильтры |
Фазокорректированный (фильтр Гаусса) по ISO 11562 (ГОСТ Р 8.652-2009), RC-фильтр по ISO 3274 (ГОСТ 19300-86) | ||||||||
|
Интерфейс |
USB |
USB; RS232 | |||||||
|
Степень защиты оболочки по ГОСТ 14254 |
RD 18: IP40 |
SD26: IP40 |
GD-26: IP40 |
GD 25: IP40 |
GD 120: IP40 |
PS10: IP40 |
M300: IP42 RD 18: IP40 |
M400: IP42 SD 26: IP40 |
GD-26: IP40 |
|
Аккумулятор |
RD 18: Li-ion |
SD 26: Li-ion |
- |
- |
- |
PS10:Li-ion |
M300: NiMH RD 18: Li-ion |
M400: NiMH SD 26: Li-ion |
- |
|
Номинальное напряжение питания прибора от аккумулятора, В |
3,6 |
7,2 |
- |
- |
- |
3,7 |
M300: 6 RD 18: 3,6 |
M400: 6 SD26: 7,2 |
- |
|
Номинальное напряжение питания адаптера, В |
230±23 | ||||||||
|
Частота питающей сети, Гц |
50+1 | ||||||||
|
Габаритные размеры блока привода, мм, не более |
140x50x70 |
163x72x74 |
163x72x74 |
148x36x60 |
330x60x120 |
160x77x50 |
140x50x70 |
163x72x74 |
163x72x74 |
|
Габаритные размеры устройства =Вб^ботки, ^^г\на\более |
- |
- |
- |
- |
- |
- |
190x140x75 |
190x140x75 |
190x140x75 |
Продолжение таблицы 2
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
|
Масса блока привода, кг, не более |
0,4 |
0,85 |
0,9 |
1,2 |
5,0 |
0,49 |
0,4 |
0,85 |
0,9 |
|
Масса устройства обработки, кг, не более |
- |
- |
- |
- |
- |
- |
1,0 |
1,0 |
- |
|
Условия эксплуатации: - диапазон температур окружающей среды, °C - диапазон относительной влажности воздуха, % - диапазон атмосферного давления, кПа |
от 5 до 40 от 20 до 80 от 84 до 106 | ||||||||
Знак утверждения типа
Знак утверждения типа наносится на руководство по эксплуатации типографским способом
Комплектность
В комплект поставки приборов входят:
- базовый комплект и принадлежности в соответствии с документацией фирмы на представленную модификацию;
- руководство по эксплуатации;
- методика поверки МРБ МП.2480-2015;
- дополнительные принадлежности и расходные материалы в соответствии с документацией фирмы "Mahr GmbH", Германия (поставляются по соответствующему конкретной модификации руководству по эксплуатации и по требованию заказчика).
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы "Mahr GmbH", Германия.
МРБ МП.2480-2015 "Приборы для измерения шероховатости поверхности MarSurf серии XR, PS, М. Методика поверки".
Заключение
Приборы для измерения шероховатости поверхности MarSurf серии XR, PS, М соответствуют технической документации фирмы "Mahr GmbH", Германия, требованиям Технических регламентов Таможенного союза ТР ТС 020/2011 "Электромагнитная совместимость технических средств" и ТР ТС 004/2011 "О безопасности низковольтного оборудования" (декларация о соответствии ЕАЭС N RU Д-ОЕ.ЦС01.В.Ю000 от 05.10.2017).
Межповерочный интервал - не более 12 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Республике Беларусь - не более 12 месяцев.
Научно-исследовательский центр испытаний средств измерений и техники БелГИМ 220053 г. Минск, Старовиленский тракт, 93 Тел. (017) 334-98-13
Аттестат аккредитации № BY/112 1.0025
