Счетчики электрической энергии статические однофазные однотарифные "МИРТЕК-101-BY"
| Номер в ГРСИ РФ: | РБ 03 13 5546 19 |
|---|---|
| Раздел: | Средства измерений электрических величин [13] |
| Категория: | Счетчики электроэнергии |
| Производитель / заявитель: | ООО "МИРТЕК-инжиниринг", г. Гомель |
|
Описание типа РБ 03 13 5546 19 [2020-04-17]
rb-03-13-5546-19_2020-04-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5546 19 [2019-08-12]
rb-03-13-5546-19_2019-08-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5546 19 [2015-01-14]
rb-03-13-5546-19_2015-01-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5546 19 [2016-02-26]
rb-03-13-5546-19_2016-02-26.pdf
|
Скачать |
Счетчики электрической энергии статические однофазные однотарифные "МИРТЕК-101-BY", (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных сетях переменного тока промышленной частоты.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 13 5546 19 |
| Наименование | Счетчики электрической энергии статические однофазные однотарифные "МИРТЕК-101-BY" |
| Год регистрации | 2019 |
| Номер сертификата | 13116 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | ООО "Миртек-инжиниринг", г. Гомель, Республика Беларусь (BY) |
Производитель / Заявитель
ООО "Миртек-инжиниринг"
Адрес: ул. Федюнинского, д. 11А, г. Гомель, 246144
Контакты: (+375 232) 26-10-11, info@mirtekgroup.by
Поверка
| Межповерочный интервал / Периодичность поверки | 96 мес. |
| Методика поверки | Поверка проводится по МРБ МП. 2449-2014 (изменения №1,2). |
Поверители
Скачать
|
Описание типа РБ 03 13 5546 19 [2020-04-17]
rb-03-13-5546-19_2020-04-17.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5546 19 [2019-08-12]
rb-03-13-5546-19_2019-08-12.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5546 19 [2015-01-14]
rb-03-13-5546-19_2015-01-14.pdf
|
Скачать | ||
|
Описание типа РБ 03 13 5546 19 [2016-02-26]
rb-03-13-5546-19_2016-02-26.pdf
|
Скачать |
Описание типа
Назначение
Счетчики электрической энергии статические однофазные однотарифные "МИРТЕК-101-BY", (далее - счетчики) предназначены для измерения активной электрической энергии в однофазных сетях переменного тока промышленной частоты.
Область применения счетчиков - учет электрической энергии на объектах энергетики на промышленных предприятиях и в коммунально-бытовой сфере.
Описание
Принцип действия счетчика основан на перемножении входных сигналов напряжения и тока в цепи "фазы" или в цепи "нуля", имеющего большее значение (для счетчиков с одним измерительным элементом - в цепи "фазы"), с последующим преобразованием сигнала в частоту следования импульсов, пропорциональную входной мощности. Суммирование этих импульсов отсчетным устройством дает количество активной энергии, отображаемое на барабанах электромеханического отсчетного устройства.
Счетчик также имеет в своем составе испытательное выходное устройство для подключения к системам автоматизированного учета потребленной электрической энергии или для поверки, оптическое испытательное выходное устройство по ГОСТ 31818.11-2012 для поверки.
Конструктивно счетчики состоят из корпуса и крышки клеммной колодки. В корпусе счетчика размещены: модуль измерительный, выполненный на печатной плате, один или два датчика тока (шунт, два шунта, шунт и трансформатор тока, два трансформатора тока). Клеммная крышка при опломбировании предотвращает доступ к винтам клеммной колодки и силовым тоководам.
Структура обозначения возможных исполнений счетчика в соответствии с рисунком 1.
® @ ® ® ® ® @ ®
МИРТЕК - 101-BY -XX - ХХХ-ХХ-ХХХ-ХХ-Х- X
Ф Тип счетчика
© Тип корпуса
W1 - для установки на щиток, модификация 1
W2 - для установки на щиток, модификация 2
D1 - для установки на DIN-рейку, модификация 1
D3 - для установки на DIN-рейку, модификация 3
D4 - для установки на DIN-рейку, модификация 4
D5 - для установки на DIN-рейку, модификация 5
Ф Номинальное напряжение
230-230 В
(1) Базовый ток
5-5 А
10- 10 А
Ф Максимальный ток
50А-50 А
60А - 60 А
80А - 80 А
100А- 100 А
® Тип отсчетного устройства
(Нет символа) - электронное
Мб - механическое шестиразрядное
М7 - механическое семиразрядное
О Количество и тип измерительных элементов
(Нет символа) - один шунт в фазной цепи тока
SS - два шунта в фазной цепи тока и цепи тока нейтрали
ST - шунт в фазной цепи тока и трансформатор тока в цепи тока нейтрали
ТТ - трансформатор в фазной цепи тока и трансформатор тока в цепи тока нейтрали ® Испытательный выход
(Нет символа) - наличие оптического и электрического испытательного выхода
О - оптический испытательный выход
Рисунок 1 - Структура обозначения возможных исполнений счетчика
Государственный
документов
^ерений
Республики Беларусь
Фотографии общего вида счётчиков в соответствии с рисунками 2-7.

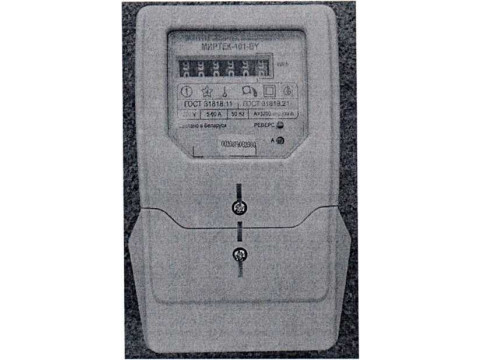

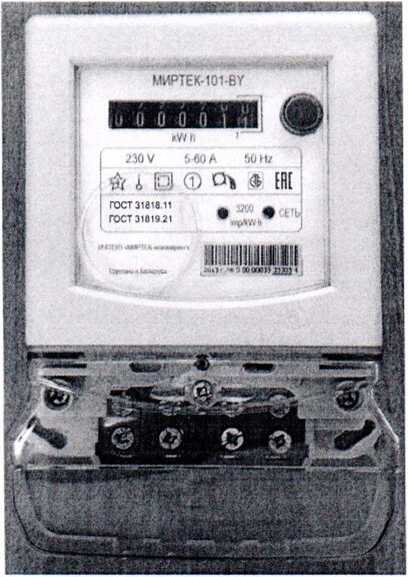

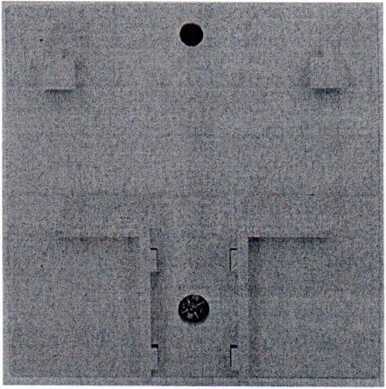

Рисунок 2 - Общий вид счетчика в корпусе модификации W1

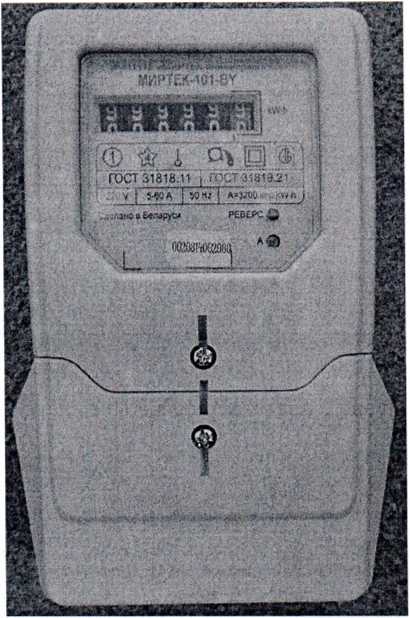

Рисунок 3 - Общий вид счетчика в корпусе модификации W2

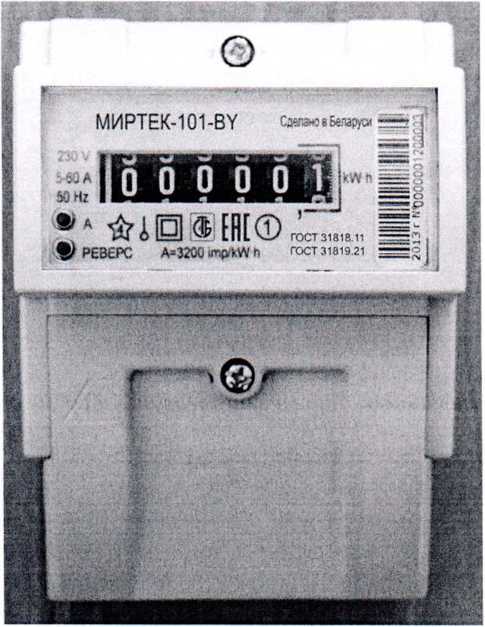

Рисунок 4 - Общий вид счетчика в корпусе модификации D1

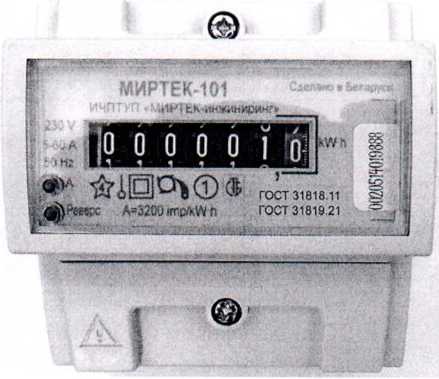

Рисунок 5 - Общий вид счетчика в корпусе модификации D3
Государственный реестр! I средств намерений / \ Республики Беларусь / \ДлЯ Д(ЖумвЯТ01/

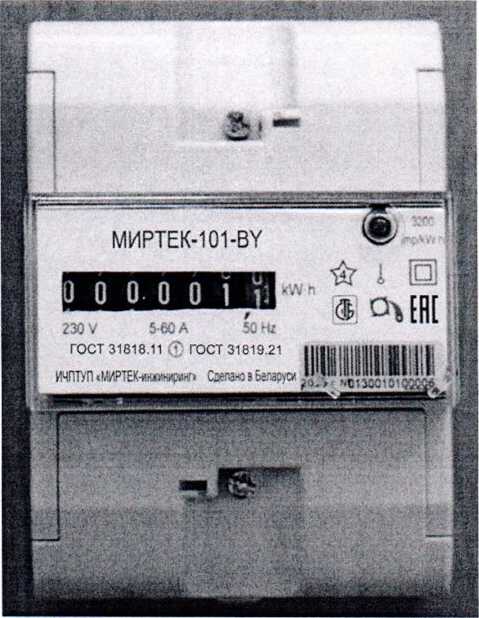

Рисунок 6 - Общий вид счетчика в корпусе модификации D4

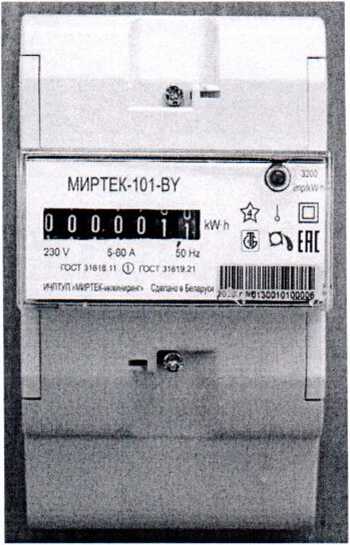

Рисунок 7 - Общий вид счетчика в корпусе модификации D5
МЕТРОЛОГИЧЕСКИЕ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Технические и метрологические характеристики приведены в таблице 1
Таблица 1 - Метрологические и технические характеристики счетчиков
|
Наименование характеристики |
Значение параметра |
|
Класс точности по ГОСТ 31819.21-2012 |
1 |
|
Номинальное напряжение, В |
230 |
|
Номинальная частота, Гц |
50 |
|
Базовый ток, А |
5; 10 |
|
Максимальный ток, А |
50; 60; 80; 100 |
|
Диапазон входных сигналов: - сила тока, А - напряжение, В - коэффициент мощности |
0,05/б... 1макс (0,75... 1,15)//н0.и 0,8 (емкостная)... 1,0...0,5 (индуктивная) |
|
Стартовый ток (чувствительность), А - для счетчиков с 1б 5 А - для счетчиков С 1о 10 А |
0,0025/б 0,004Z6 |
|
Диапазон рабочих температур окружающего воздуха, °C |
от минус 40 до плюс 70 |
|
Относительная влажность воздуха |
до 98 % при 25 °C |
|
Диапазон значений постоянной счетчика, имп./(кВт-ч) |
от 800 до 6400 |
|
Количество десятичных знаков отсчетного устройства |
не менее 6 с электромеханическим отсчетным устройством; не менее 7 с электронным отсчетным устройством |
|
Полная мощность, потребляемая цепью тока |
не более 0,5 В -А при базовом токе |
|
Полная (активная) мощность, потребляемая каждой цепью напряжения |
не более 10 В-А (0,9 Вт) при номинальном значении напряжения |
|
Степень защиты от пыли и влаги по ГОСТ 14254-96 |
IP51 |
|
Срок службы счетчика, лет, не менее |
30 |
|
Средняя наработка на отказ, ч, не менее |
160000 |
Габаритные размеры и масса счетчиков приведены в таблице 2
Таблица 2 - Габаритные размеры счетчиков
|
Обозначение исполнения счетчика |
Габаритные размеры (длина х ширина х высота), мм, не более |
Масса, кг, не более | |
|
МИРТЕК-101 -В Y-W1 -х... х |
210 х 124 х 59 |
1 | |
|
МИРТЕК-101 - В Y-W2-x... х |
174 х 127x57 |
1 | |
|
МИРТЕК-101-BY-Dl-x...x |
132x 92x 71 |
1 | |
|
МИРТЕК-101- BY-D3-X...X |
92x91 х 68 |
1 | |
|
МИРТЕК-101 - ВY-D4-X... х |
162x92 x 71 |
= J | |
|
МИРТЕК-101- BY-D5-X...X |
122x91 х 68 |
• X______ | |
Знак утверждения типа
Знак утверждения типа наносят на панель счётчика офсетной печатью (или другим способом, не ухудшающим качества), на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Комплект поставки приведен в таблице 3
Таблица 3 - Комплектность поставки счетчиков
|
Наименование и условное обозначение |
Количество |
Примечание |
|
Счетчик электрической энергии статический однофазный____________ (одно из исполнений) |
1 шт. |
Согласно структуре условного обозначения |
|
Руководство по эксплуатации |
1 экз. | |
|
Формуляр* |
1 экз. | |
|
Пломба свинцовая* |
1 - 3 шт. |
В зависимости от модификации корпуса |
|
Леска пломбировочная |
1 - 3 шт. |
В зависимости от модификации корпуса |
|
Упаковка |
1 шт. |
Потребительская тара |
|
Методика поверки** |
1 экз. | |
|
Руководство по среднему ремонту*** |
1 экз. | |
|
Каталог деталей и сборочных единиц*** |
1 экз. | |
|
Позиции, отмеченные * комплектуются по требованию заказчика (покупателя); позиции, отмеченные ** высылаются по требованию организаций, производящих поверку счетчиков; позиции, отмеченные *** высылаются по требованию организаций, производящих ремонт и регулировку счетчиков. | ||
Нормативные документы
ГОСТ 31818.11-2012 (МЭК 62052-11:2003) Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счетчики электрической энергии.
ГОСТ 31819.21-2012 (lEC 62053-21:2003) Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счетчики активной энергии классов точности 1 и 2.
ТУ BY 490985821.101-2014 Счетчики электрической энергии статические однофазные однотарифные «МИРТЕК-101-BY», «АИСТ-101», «ЭТАЛОН-101-BY». Технические условия.
МРБ МП.2449-2014 Счетчики электрической энергии статические однофазные однотарифные «МИРТЕК-101-BY». Методика поверки.
Заключение
Счетчики электрической энергии статические однофазные однотарифиые «МИРТЕК-101-BY» соответствуют требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 и ТУ BY 490985821.101-2014.
Межповерочный интервал - не более 96 месяцев.
Межповерочный интервал в сфере законодательной метрологии в Респубдйке(ТОеларусь не более 96 месяцев. (I I
И I средств измерений / 11 у \ Республики Беларусь / /у 'X \Для документов/ //
Государственные контрольные испытания проведены
Республиканским унитарным предприятием
«Гомельский центр стандартизации, метрологии и сертификации» (РУП «Гомельский ЦСМС»)
Адрес: РУП «Гомельский ЦСМС», ул. Лепешинского, д. 1,246015, г. Гомель. Республика
Беларусь, тел./факс (+375 232) 26-33-01, приемная 26-33-00
Электронный адрес: mail@gomelcsms.by
Аттестат аккредитации № BY/112 1.1751
