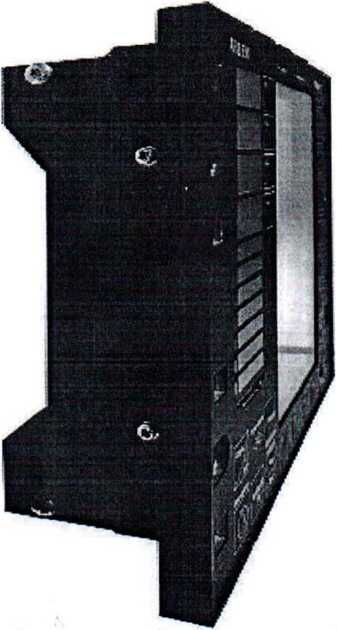

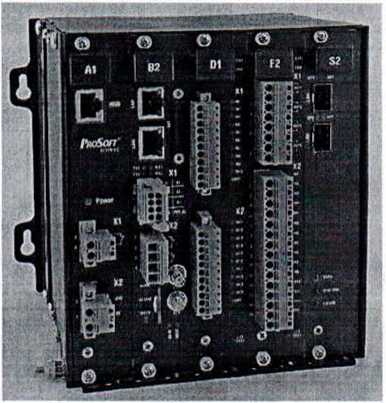

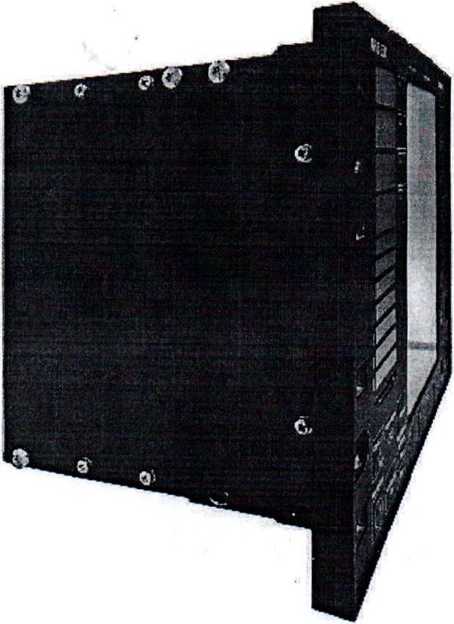

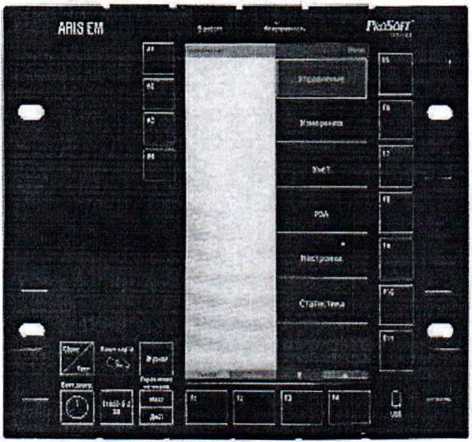

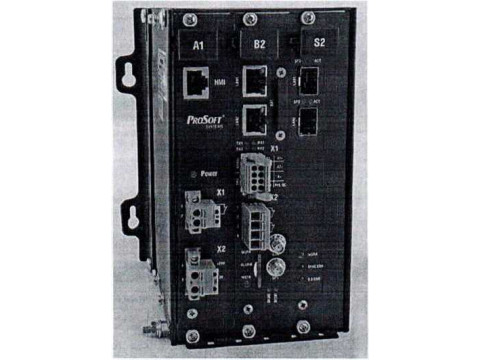

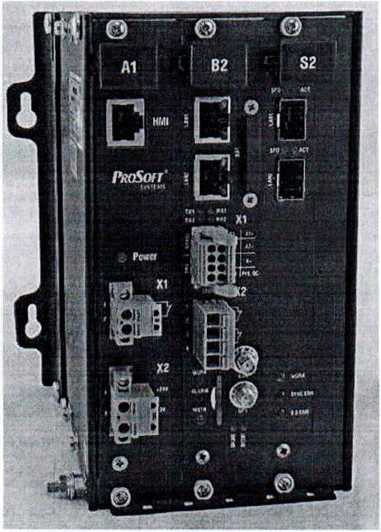

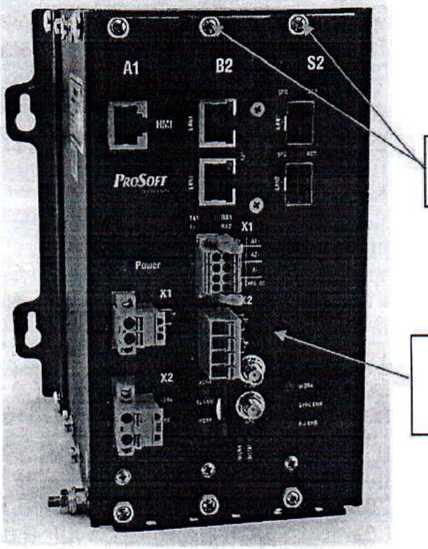

Счетчики электрической энергии цифровые многофункциональные ARIS EM-4х

Идентификационные данные (признаки)

Значение

Встроенное ПО ARIS ЕМ-4х

Встроенное ПО модуля S1, S2

Идентификационное наименование ПО

Libmeter.so

Libcounter92LE.so

Номер версии (идентификационный номер ПО)

не ниже 1.6.0

не ниже 1.9

Цифровой идентификатор ПО (MD5)

91e5aa3c5d7fee47

245f3a45c40d2db9

А0266ЬЬ5а0472975

e3ebf66b37e760bf

Наименование характеристики

Значение

Поправка встроенных часов (с коррекцией времени по источнику точного времени ГЛОНАСС/GPS или с использованием PPS сигнала), мс

±1

Поправка встроенных часов (с коррекцией времени по источнику точного времени РТР), мкс

±100

Ход встроенных часов (без коррекции от источника точного времени), с/сутки

±1

Измеряемая величина

Диапазон измерений

Разрешение

Пределы допускаемой основной погрешности приведенной к диапазону измерений,%

Средний температурный коэффициент*

Сила постоянного тока

от 0 до +5 мА от -5 до +5 мА от +4 до +20 мА от -20 до +20 мА

14 бит

±0,2 ±0,2 ±0,1 ±0,1

±0,005 %/°С

Напряжение постоянного тока

от 0 до +1 В от 0 до +5 В от 0 до +10 В от -10 до +10 В

±0,5 ±0,2 ±0,1 ±0,1

Наименование характеристики

Диапазон измерений

Поминальное значение

Пределы допускаемой погрешности: абсолютной (А), относительной (5)

Частота переменного тока, Гц

от 42,5 до 57,5

50 Гц

±0,01 Гц (А)

Среднеквадратическое значение фазного напряжения переменного тока, В

(ОТ 0,01 ДО 1,5) -1/цом

{/|1ф=57,7В [/нф=220В

±0,2 % (5)

Среднеквадратическое значение междуфазного напряжения переменного тока, В

(от 0,01 до 1,5) -(/„ом

{/нмф ~ юо в {/нмф=380В

±0,2 % (5)

Среднеквадратическое значение силы переменного тока, А

(от 0,001 до 1,5) 7Ном

/,.= 1 А 4=5А

±0,2 % (5)

Среднеквадратическое значение фазного напряжения переменного тока прямой, обратной и нулевой последовательности, В

(от 0,01 до 1,5) 7/ном

[/нф=57,7В {/нф = 220 В

±0,2 % (5)

Среднеквадратическое значение междуфазного напряжения переменного тока прямой, обратной и нулевой последовательности, В

(от 0,01 до 1,5) {/Ном

{/нмф ~ 1 оо В {/нмф = о80 В

±0,2 % (8)

Среднеквадратическое значение силы переменного тока прямой, обратной и нулевой последовательности,' А

(от 0,001 до 1,5) -/ном

7„=1А

/н=5А

±0,2 % (8)

Активная фазная электрическая мощность, Вт

(от 0,01 до 1,5) {/ном (от 0,001 до 1,5) 7НОМ 0,001< |КР| <1

GQ Д

о <

7 п "s "=

±0,5 % (8)

Реактивная фазная электрическая мощность, вар

(от 0,01 до 1,5) -{7НОМ (от 0,001 до 1,5) 7н0м 0,001< |KQ| <1

{/Н=57,7В {/н=220В /н=1 А /н=5 А

±0,5 % (8)

Полная фазная электрическая мощность, В-А

(от 0,01 до 1,5) •{/„„„ (от 0,001 до 1,5) 7Н0М

И ffl

о С

> 1Г>

Ни

±0,5 % (8)

Угол фазового сдвига между током и напряжением основной гармоники, градус

от-180 до +180

(р = 0

±0,2° (А)

Коэффициент электрической мощности

от-1 до +1

1

±0,02 (А)

Наименование характеристики

Диапазон измерений

Пределы допускаемой погрешности: абсолютной (А), относительной (8)

Параметр отклонения частоты

Отклонение частоты &f. Гц

от -7,5 до +7,5

±0,01 Гц (А)

Параметры отклонения напряжения

Положительное отклонение напряжения 8 (/<+), %

от 0 до +20

±0,2 % (А)

Отрицательное отклонение напряжения 5Ц.), %

от -20 до 0

±0,2 % (А)

Установившееся отклонение напряжения 8(7™, %

от -20 до +20

±0,2 % (А)

Параметры спектрального состава напряжения переменного тока

Коэффициент искажения синусоидальности кривой напряжения К\} при Хц >1,0, %

от 1 включ. до 45

±5 % (8)

Коэффициент искажения синусоидальности кривой напряжения Хц при Хц <1,0, %

от 0 до 1

±0,3 % (А)

Коэффициент n-ой гармонической составляющей напряжения Хцп при Хцп > 1,0 (для п от 2 до 40), %

от 1 включ. до 30

±5 % (8)

Коэффициент n-ой гармонической составляющей напряжения Кцп при Хип < 1,0 (для п от 2 до 40), %

от 0 до 1

±0,3 % (А)

Коэффициент т-ой интергармонической составляющей напряжения Кит при Кит > 1,0 (для m от до 1 до 39), %

от 1 включ. до 30

±5 % (8)

Коэффициент т-ой

интергармонической составляющей напряжения Кит при

Кит < 1,0 (для m от до 1 до 39), %

от 0 до 1

±0,3 % (А)

Параметры спектрального состава силы переменного тока

Коэффициент искажения синусоидальности кривой тока К\ (при X] >1,0), %

от 1 включ. до 45

±5 % (8)

Коэффициент искажения синусоидальности кривой тока К\ (при X, <1,0), %

от 0 до 1

±0,3 % (А)

Коэффициент n-ой гармонической составляющей силы переменного тока Xin при XIn > 1,0 (для п от 2 до 40), %

от 1 включ. до 30

±5 % (8)

Коэффициент n-ой гармонической составляющей силы переменного тока Х[п при Х1п < 1,0 (для п от 2 до 40), %

от 0 до 1

±0,3 % (А)

Наименование характеристики

Диапазон измерений

Пределы допускаемой погрешности: абсолютной (А), относительной (5)

Коэффициент т-ой

интергармонической составляющей тока при К\т - 1,0

(для т от до 1 до 39), %

от 1 включ. до 30

±5 % (5)

Коэффициент т-ой

интергармонической составляющей

тока Ajm при < 1,0

(для т от до 1 до 39), %

от 0 до 1

±0,3 % (А)

Коэффициенты несимметрии

Коэффициент несимметрии напряжений по обратной последовательности Кцд %

от 0 до 20

±0,2 % (А)

Коэффициент несимметрии напряжений по нулевой последовательности .Кои, %

от 0 до 20

±0,2 % (А)

Параметры прерываний, провалов и перенапряжений

Длительность провала (прерывания) напряжения переменного тока A/ц, с

от 0,02 до 60

±0,02 с (А)

Длительность перенапряжения переменного тока AZnep, с

от 0,02 до 60

±0,02 с (А)

Коэффициент временного перенапряжения /СПеОи

от 0,01 до 2

±1 % (5)

Глубина провала напряжения А//пр, %

от 10 до 95

±1 % (б)

электрической энергии прямого и обратного направлений для класса точности 0,2S

Значение силы тока

Коэффициент мощности (cos <р)

Пределы допускаемой относительной погрешности, %

0,0 Г /ном — / < 0,05 ■ /ном

1,0

±0,4

0,05 7Н0м < 1 < /макс

±0,2

0,02 /цом — / < 0,10 'Дом

0,5 (инд.)

±0,5

0,Ю7НОМ < /< /макс

0,8 (емк.)

±0,3

0,10 7Ном — / — /макс

0,25 (инд.) 0,5 (емк.)

±0,5

Значение силы тока

Коэффициент sin <р (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной погрешности, %

0,017Ном — Z< 0,05 7ц0м

1

±0,8

0,05 7Н0М < / < /макс

±0,5

Значение силы тока

Коэффициент sin ср (при индуктивной или емкостной нагрузке)

Пределы допускаемой относительной погрешности, %

0,027ИОМ < I < 0,10/ном

0,5

±0,8

0,107цОМ < /< /макс

±0,5

0,10'7цом — / — /макс

0,25

±0,8

Наименование характеристики

Значение

Параметры сети питания от внешнего источника переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц

от 165 до 265 от 47 до 63

Параметры сети питания от внешнего источника постоянного тока: - напряжение постоянного тока, В

от 165 до 265 от 18 до 36

Потребляемая сила электрического тока, А, не более

3,6

Габаритные размеры, (высотахщиринахдлина), мм, не более: - для исполнения ARIS ЕМ-43 - для исполнения ARIS ЕМ-45

177x141x147

196x222x186

Масса, кг, не более:

- для исполнения ARIS ЕМ-43

- для исполнения ARIS ЕМ-45

3,5

4,9

Нормальные условия измерений:

- температура окружающего воздуха, °C

- относительная влажность воздуха при температуре +25 °C, %, не более

от+15 до +30 80

Рабочие условия измерений:

- температура окружающего воздуха, °C

- относительная влажность воздуха при температуре +30 °C, %, не более

от - 40 до +60 90

Степень защиты корпуса счетчиков по ГОСТ 14254-2015, не ниже

1Р30

Хранение данных при отключении питания, лет, не менее

10

Средняя наработка на отказ, ч

150 000

Средний срок службы, лет __________________________________________

30

Наименование

Обозначение

Количество

Счётчик электрической энергии цифровой многофункциональный AR1S ЕМ-4х

ПБКМ.411739.002

1 шт.

Наименование

Обозначение

Количество

Антенна Enonacc\GPS и кабельная сборка

Trimble Bullet 57861-00 2J 2J9001GF ГЛОНАСС/GPS и RG6U TNC-M-SMA-M

1 шт.

Азпенна GSM

AN-GSM-06-SMAm-STRAIGHT-3000-MGN

1 шт.

Источник питания 220/24 В3)

-

2 шт.

Формуляр

ПБКМ.411739.002 ФО

1 экз.

Руководство по эксплуатации 4)

ПБКМ.411739.002 РЭ

1 экз.

Методика поверки

ПБКМ.411739.002 МП

1 экз.

Примечания

антенна поставляется при наличии в составе устройства модуля процессорного с установленным приемником ГЛОНАСС/GPS;

2) - антенна поставляется при наличии в составе устройства модуля процессорного с установленным модемом GSM;

3) - источник питания поставляется для исполнений модулей питания 24 В;

4> - на партию поставляется один CD диск.
