Нивелиры оптические серии SAL в комплекте с рейками 06-805М и серии GOL в комплекте с рейками GR 500 (далее - нивелиры с рейками) предназначены для определения превышения методом геометрического нивелирования по вертикальным рейкам.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | РБ 03 01 4233 19 |
| Наименование | Нивелиры оптические серии GOL в комплекте с рейками GR 500 |
| Год регистрации | 2019 |
| Номер сертификата | 13114 |
| Дата регистрации | 2019-12-26 |
| Срок действия | 2024-12-26 |
| Получатель сертификата | фирма "Robert Bosch Power Tools GmbH", Германия (DE), Китай (CN), Индия (IN) |
Производитель / Заявитель
фирма "Robert Bosch Power Tools GmbH"
Адрес: B-70745 Leinfelden-Echterdingen
Поверка
| Межповерочный интервал / Периодичность поверки | 12 мес. |
| Методика поверки | Поверка проводится по МРБ МП.1994-2011 (извещение №3). |
Поверители
Скачать
|
Описание типа РБ 03 01 4233 19 [2016-06-27]
rb-03-01-4233-19_2016-06-27.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4233 19 [2018-03-19]
rb-03-01-4233-19_2018-03-19.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4233 19 [2010-05-21]
rb-03-01-4233-19_2010-05-21.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4233 19 [2012-03-05]
rb-03-01-4233-19_2012-03-05.pdf
|
Скачать | ||
|
Описание типа РБ 03 01 4233 19 [2015-10-07]
rb-03-01-4233-19_2015-10-07.pdf
|
Скачать |
Описание типа
Назначение
Нивелиры оптические серии SAL в комплекте с рейками 06-805М и серии GOL в комплекте с рейками GR 500 (далее - нивелиры с рейками) предназначены для определения превышения методом геометрического нивелирования по вертикальным рейкам.
Область применения - инженерно-геодезические изыскания, топографические съемки, строительство.
Описание
Принцип действия нивелиров основан на использовании метода геометрического нивелирования. Метод геометрического нивелирования заключается в определении разности отсчетов по вертикально расположенным рейкам при горизонтальном положении визирной оси зрительной трубы нивелира. Полученная разность показывает превышение одной точки над другой.
Основными частями нивелира являются: зрительная труба, маятниковый компенсатор с магнитным демпфером, несъемная подставка (трегер) с тремя подъемными винтами, вертикальная осевая система с горизонтальным лимбом. Приведение нивелира в рабочее положение осуществляется по установочному круглому уровню подъемными винтами трегера. Наведение в горизонтальной плоскости на рейку осуществляется с помощью наводящего двухстороннего бесконечного винта. Фокусирующим винтом устанавливают четкое изображение шкалы рейки.
Нивелиры выпускают следующих модификаций: SAL 20ND, SAL 24ND, SAL 28ND, SAL 32ND, GOL 20D, GOL 20G, GOL 26D, GOL 26G, GOL 32D.

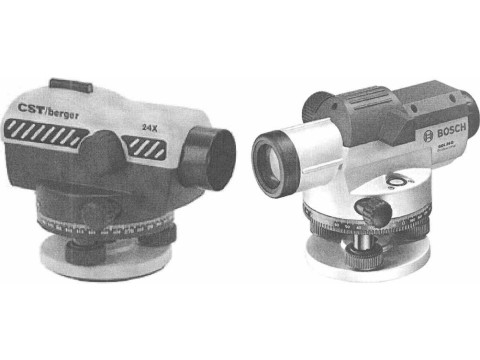

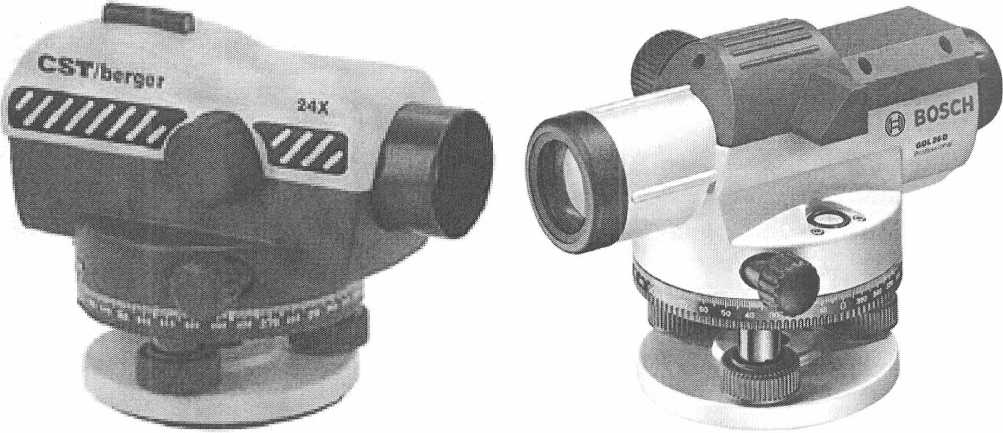

Внешний вид нивелира приведен на рисунке 1.
Место нанесения знака поверки в виде клейма-наклейки приведено в Приложении А к описанию типа.
SAL 24ND GOL 26D
Рисунок 1 - Внешний вид нивелиров
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ И МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Основные технические и метрологические характеристики нивелиров оптических серии SAL приведены в таблице 1.
Таблица 1
|
Наименование характеристики |
Значение характеристики для исполнения нивелиров SAL | |||
|
SAL 20ND |
SAL 24ND |
SAL 28ND |
SAL 32ND | |
|
Точность (СКО на 1 км двойного хода), мм, не более |
2,5 |
2,0 |
1,5 |
1,0 |
|
Увеличение зрительной трубы, крат |
20 |
24 |
28 |
32 |
|
Наименьшее расстояние визирования, м |
0,3 | |||
|
Коэффициент нитяного дальномера, % |
100±1 | |||
|
Диапазон работы компенсатора |
+' |
5' | ||
|
Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более |
±0,8” |
±0,5” |
±0,3” | |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 10 до плюс 50 | |||
|
Диапазон температур окружающей среды при хранении, °C |
от минус 20 до плюс 70 | |||
|
Габаритные размеры, мм, не более |
70x150x220 | |||
|
Масса, кг, не более |
1,8 | |||
[государственный реестр! средств измерении \ Республики Беларусь / \Пля документов/
Основные технические и метрологические характеристики нивелиров оптических серии GOL приведены в таблице 2.
Таблица 2
|
Наименование характеристики |
Значение характеристики для исполнения нивелиров SAL | ||
|
GOL 20D GOL 20G |
GOL 26D GOL 26G |
GOL 32D | |
|
Точность (СКО на 1 км двойного хода), мм, не более |
2,5 |
1,5 |
1,0 |
|
Увеличение зрительной трубы, крат |
20 |
26 |
32 |
|
Наименьшее расстояние визирования, м |
0,3 | ||
|
Коэффициент нитяного дальномера, % |
100±1 | ||
|
Диапазон работы компенсатора |
±15' | ||
|
Систематическая погрешность работы компенсатора на 1' наклона оси нивелира, не более |
±0,8” |
±0,5" | |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 10 до плюс 50 | ||
|
Диапазон температур окружающей среды при хранении, °C |
от минус 20 до плюс 70 | ||
|
Габаритные размеры, мм, не более |
135x145x215 | ||
|
Масса, кг, не более |
1,7 | ||
Основные технические и метрологические характеристики реек приведены в таблице 3.
Таблица 3
|
Наименование характеристики |
Значение характеристики рейки |
|
GR 500 06-805М | |
|
Номинальная длина шкалы рейки, мм |
5 000 |
|
Длина деления шкалы, мм |
10 |
|
Допустимое отклонение, мм, не более: - длины деления шкалы; - длина метрового интервала |
±0,5 ±1,0 |
|
Диапазон температур окружающей среды при эксплуатации, °C |
от минус 10 до плюс 50 |
|
Диапазон температур окружающей среды при хранении, °C |
от минус 20 до плюс 70 |
|
Габаритные размеры, мм, не более |
1250x70x40 |
|
Масса, кг, не более |
2 |
Знак утверждения типа
Знак утверждения типа наносится типографским способом на титульный лист
руководства по эксплуатации.
Комплектность
В комплект поставки входит:
- нивелир
1
1
1
1
1
1
1
шт.; шт.; экз.; шт.; шт.; шт.; экз.
- рейка
- руководство по эксплуатации
- укладочный футляр
- крышка на объектив
- отвес
- методика поверки МРБ МП. 1994-2011
ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Техническая документация фирмы «Robert Bosch Power Tools GmbH» (Германия, Китай).
ГОСТ 23543-88 «Приборы геодезические. Общие технические условия».
ГОСТ 10528-90 «Нивелиры. Общие технические условия».
МРБ МП. 1994-2011 «Нивелиры оптические серии SAL в комплекте с рейками 06-805М и серии GOL в комплекте с рейками GR 500. Методика поверки».
Заключение
Нивелиры оптические серии SAL в комплекте с рейками 06-805М и серии GOL в комплекте с рейками GR 500 соответствуют требованиям технической документации фирмы «Robert Bosch Power Tools GmbH» (Германия, Китай), ГОСТ 23543-88, ГОСТ 10528-90.
Межповерочный интервал - не более 12 месяцев (при применении в сфере законодательной метрологии).
Научно-исследовательский испытательный центр БелГИМ
г. Минск, Старовиленский тракт, 93, тел. 334-98-13
Аттестат аккредитации № BY/112 02.1.0.0025
